伺服步进电机用铝合金挠性联轴节设计

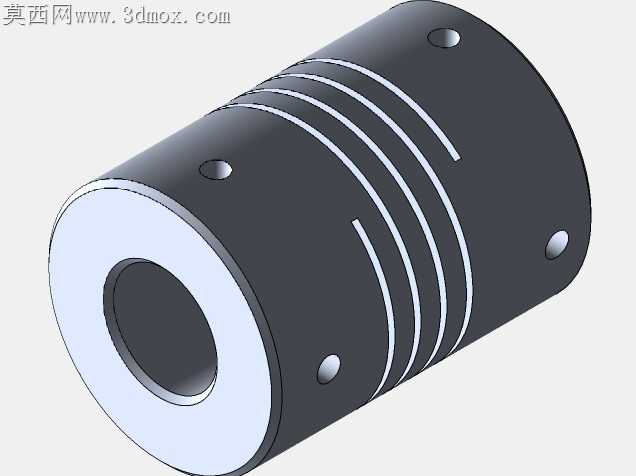

做这个小尺寸联轴节的时候，最先卡壳的是开槽结构的参数取舍，毕竟要适配6.31mm和8mm两种轴径，既要保证扭矩传递时的同轴度补偿能力，又不能让槽开得太深导致整体刚性垮掉。一开始想照搬市面上常见的三槽结构，画完草图标完尺寸才发现，18mm的外径如果开三道通槽，剩余的壁厚在传递额定扭矩时很容易出现应力集中，尤其是槽根的直角位置，仿真跑下来应力值直接超过了6061铝的屈服强度，后来改成四道等距分布的螺旋式窄槽，槽宽控制在0.8mm，槽端特意做了R0.5的圆弧过渡，既保留了挠性件需要的角向、径向偏差补偿量，又把槽根的应力峰值压到了安全区间内。

建模的时候没直接用软件自带的螺旋切除命令一步到位，先在圆柱面上做了展开草图，把每道槽的起止位置、螺旋升角算准，毕竟两端的轴孔是不同直径，开槽的终止位置要刚好避开两端的紧定螺丝孔位，不然拧螺丝的时候会直接顶到槽的薄壁，装配的时候很容易把侧壁顶变形。轴孔的公差特意留了H7的配合间隙，内壁做了0.02mm的粗糙度要求，毕竟是和电机轴、负载轴直接配合的面，间隙太大跑起来会有旷量，间隙太小装配的时候又很难敲进去，尤其是铝合金材质本身偏软，过盈量稍大就会刮伤内壁影响传动精度。

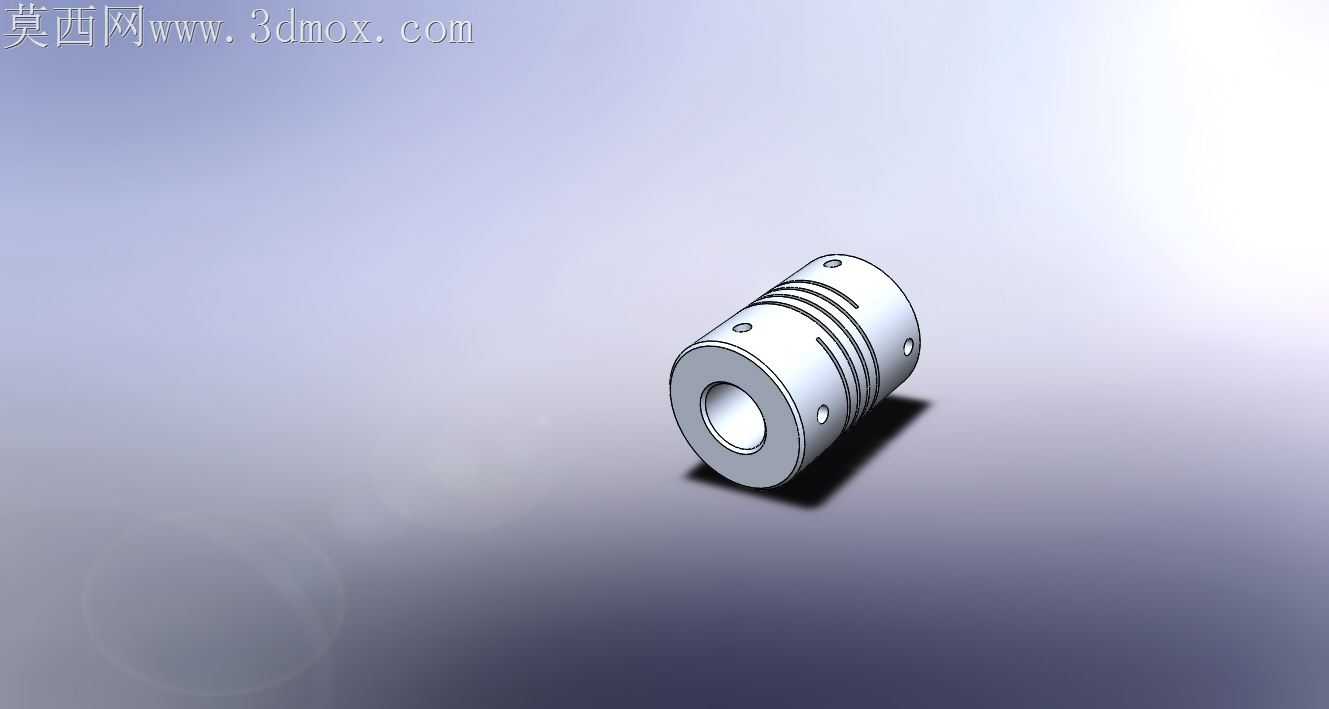

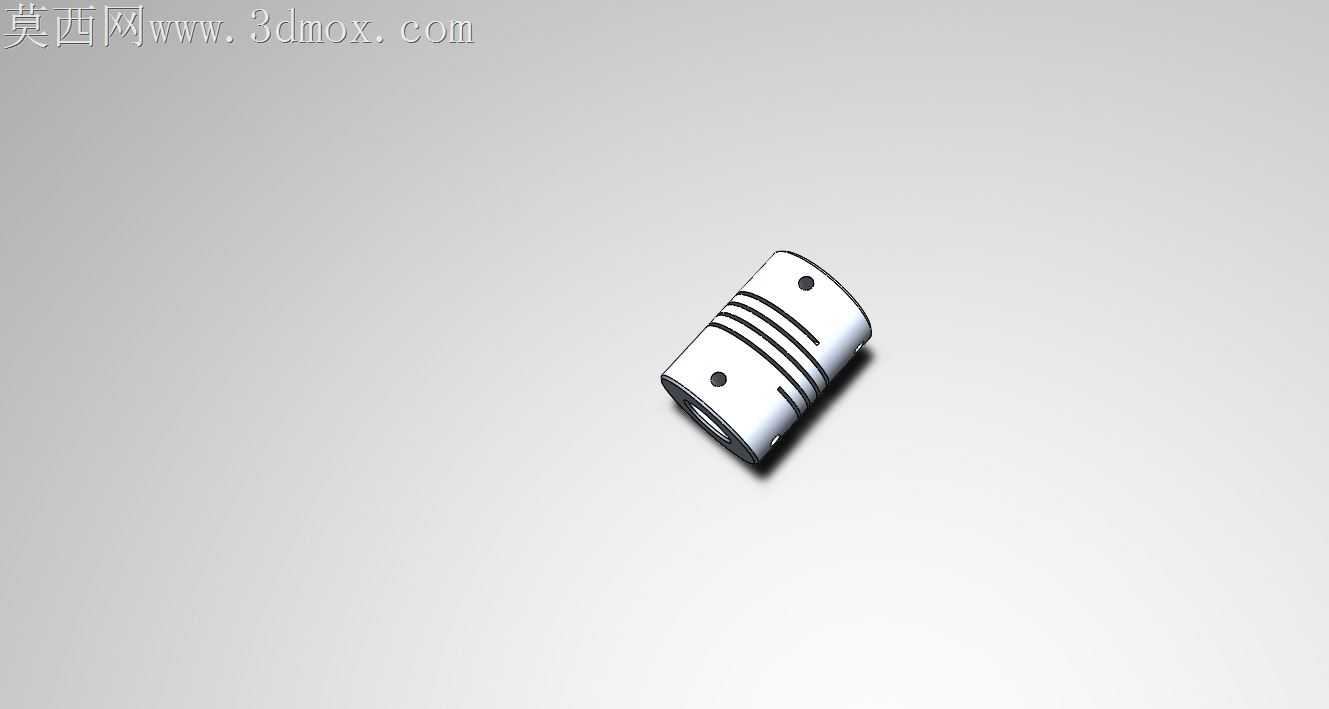

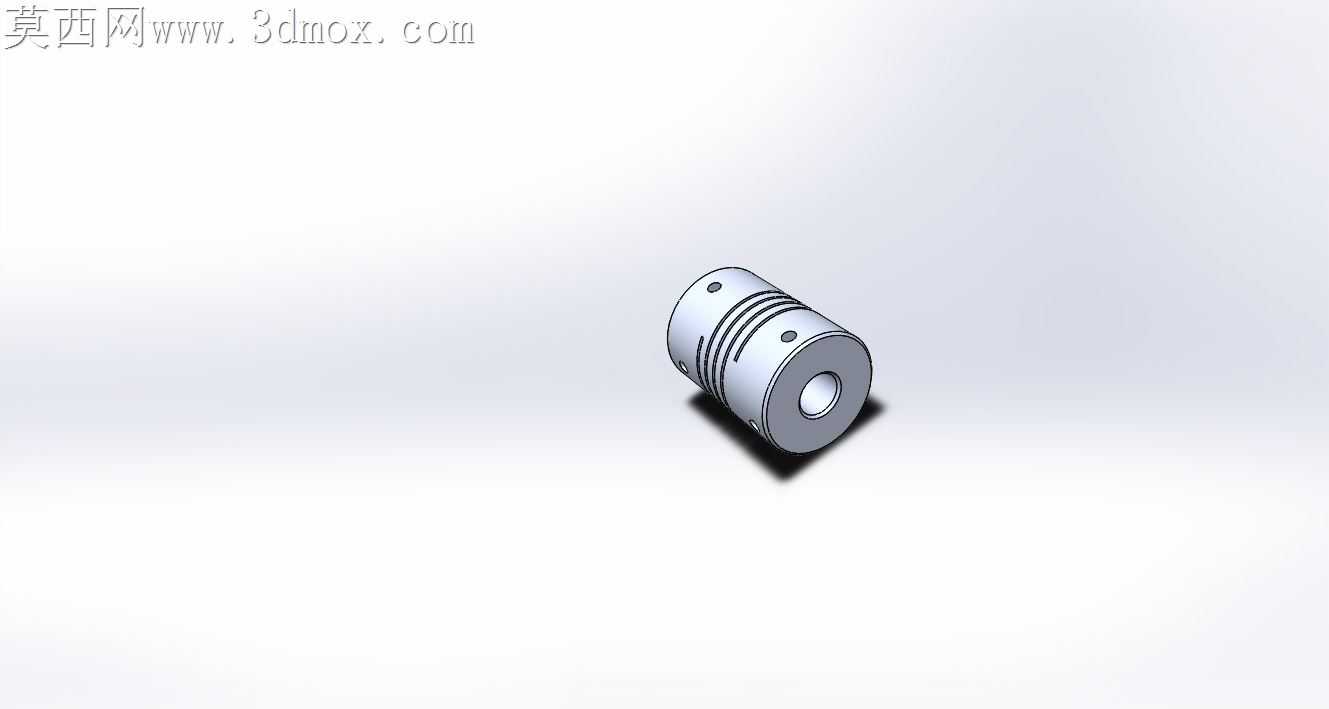

两端的紧定螺丝孔做了沉头设计，螺丝拧进去之后端面不会凸出来，避免高速转动的时候产生额外的风阻和动平衡问题。材质选铝的时候也纠结过，一开始想选不锈钢，算完重量才发现同尺寸的不锈钢件重量是铝的三倍，装在小功率伺服电机轴上，启停的时候额外的转动惯量会影响电机的响应速度，换成6061铝之后做了阳极氧化的表面处理，既提升了表面硬度不容易刮花，又能避免长时间使用出现氧化发黑的问题。渲染的时候特意把光线打在开槽的位置，把槽壁的均匀厚度、圆弧过渡的细节都表现出来，金属材质的反射度调到30%左右，不会太亮显得像塑料，也不会太暗看不清结构细节。

这个联轴节本身就是给小型传动场景做的，像3D打印机的进给轴、小型雕刻机的传动端、路由器的散热模组传动结构都能用，尺寸小重量轻，补偿偏差的能力刚好适配这类小功率传动的需求，不会像刚性联轴节那样对安装同轴度要求极高，也不会像梅花联轴节那样有橡胶垫老化的问题，纯金属的结构使用寿命更长，日常维护也不用换缓冲垫。
