卧式承压储存罐体工业三维设计

做这个卧式承压罐体的建模时，最先敲定的是筒体的基础参数，毕竟承压类设备的壁厚取值直接决定后续所有结构的适配逻辑，没有先急着堆细节，先把两端椭圆封头的曲率和筒体直径做了匹配，避免封头和筒体衔接处出现曲面断层，毕竟这类承压容器的焊缝位置如果曲面不顺，后续做有限元分析的时候很容易出现应力集中的误判。

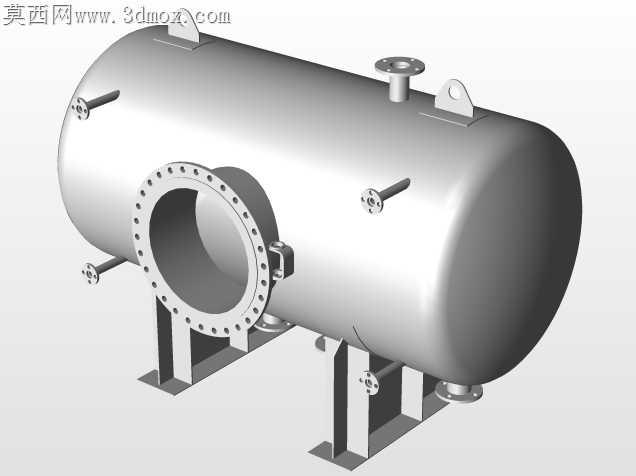

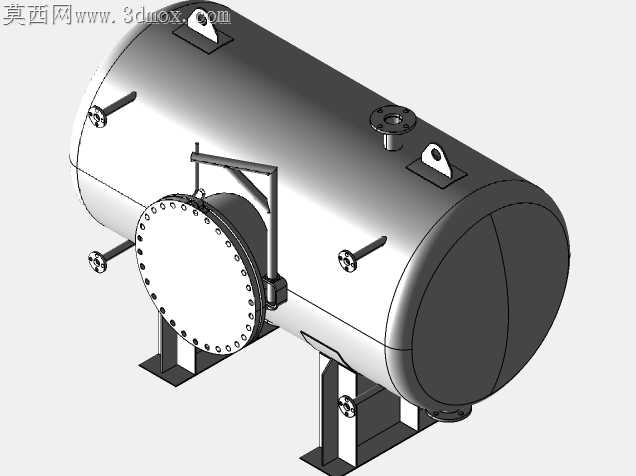

人孔法兰的位置选在筒体左端，一开始试过把人孔开在筒体顶部，后来考虑到实际检修时的操作空间，还有侧装人孔对筒体整体强度的削弱更小，就把法兰盘的螺栓孔做了环形均布，每个螺栓孔的沉台深度都做了统一，避免装配时出现螺栓干涉的问题，法兰和筒体衔接的地方特意做了圆弧过渡，没有直接硬接，也是为了分散承压时的应力。

支座部分没有用简单的支腿糊弄，选了鞍式支座，和筒体接触的弧面完全贴合筒体外径，支座上的安装孔做了长圆孔设计，考虑到设备运行时的热胀冷缩余量，不会因为温度变化把支座焊缝扯裂。筒体上的各个接管口，包括顶部的排气口、侧面的介质进出口、底部的排污口，每个接管的根部都做了补强圈，毕竟开孔位置是承压的薄弱点，补强圈的曲面和筒体外壁完全贴合，没有缝隙。

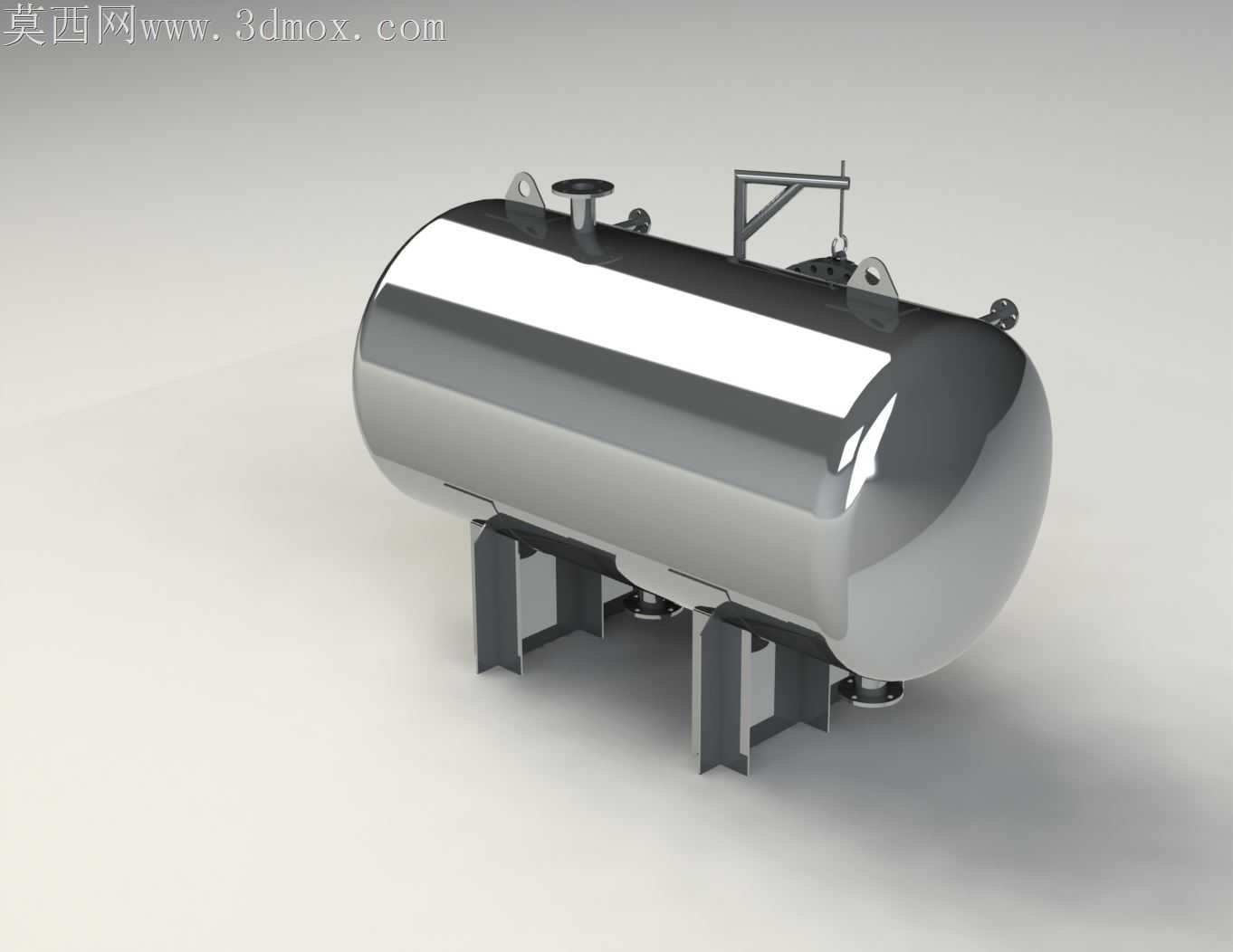

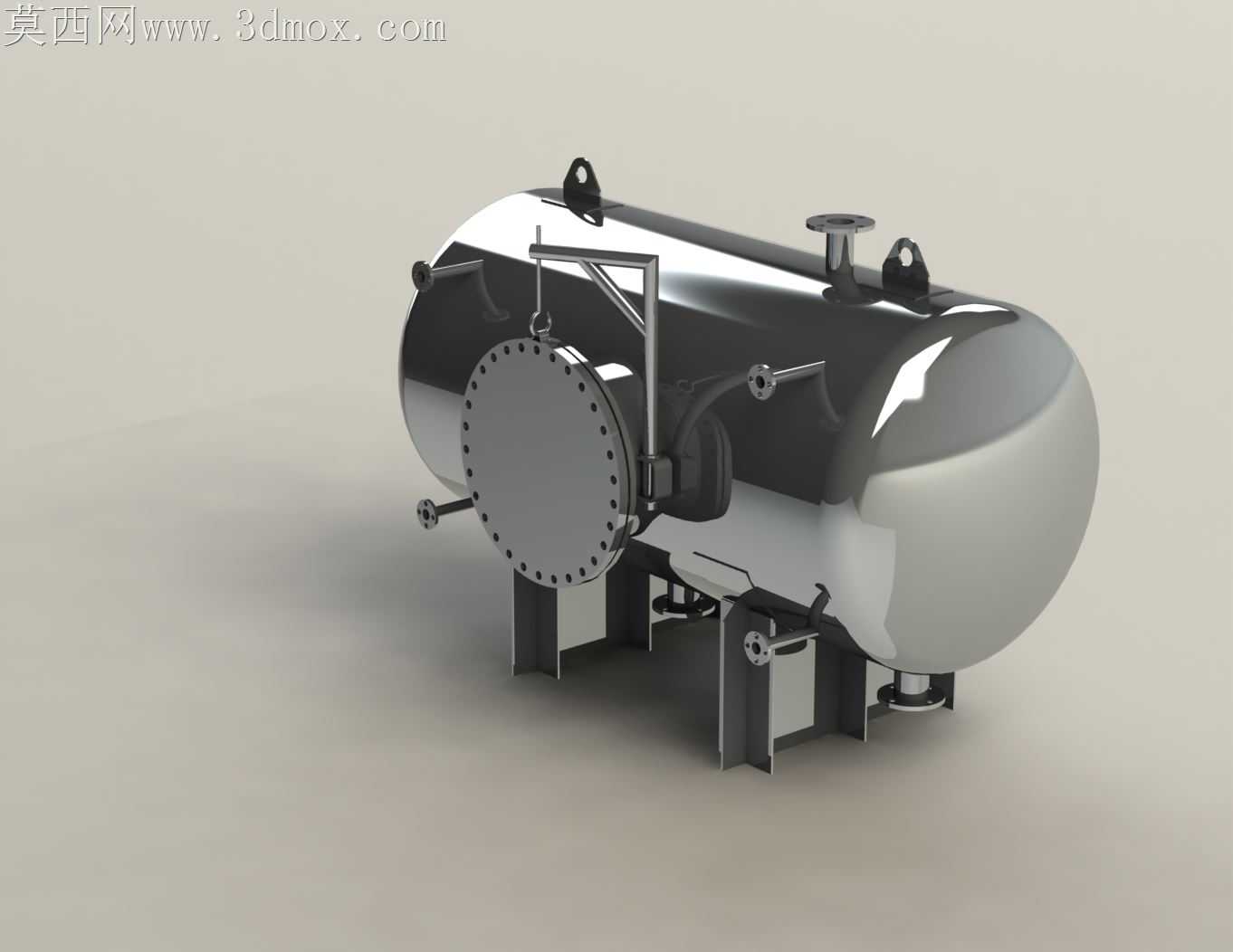

顶部的吊耳位置反复调了好几次，一开始放的位置太靠近封头，起吊的时候容易出现罐体倾斜，后来移到靠近重心的位置，吊耳的开孔大小适配标准卸扣，吊耳和筒体连接的地方加了加强筋，避免起吊时吊耳被拉变形。做曲面处理的时候，封头的抛光金属材质调了很久，反射强度没有拉满，不然渲染出来会像镜子一样失真，给了一点点细微的粗糙度，模拟实际不锈钢罐体的拉丝质感，支座部分用了深灰色的金属漆，和亮面的筒体形成材质区分，渲染的时候打了侧上方的主光，把筒体的曲面弧度和法兰、接管的结构层次都打出来，不会一片亮看不出结构。

装配逻辑上是先做筒体主体，再拼接两端封头，之后装人孔法兰、各个接管、补强圈，最后装支座和吊耳，每个配合面都做了同轴心或者重合的配合约束，不会出现零件错位的情况，所有接管的内径都和工艺要求的通径匹配，没有出现接管缩径影响介质流通的问题。整个模型做下来没有多余的冗余特征，每个结构都对应实际工业场景的使用需求，不管是用来做教学演示、方案汇报还是后续的工程拆解参考，都能直接用，不会出现和实际生产脱节的结构问题。
