无人机轻量化镂空金属连接支架结构

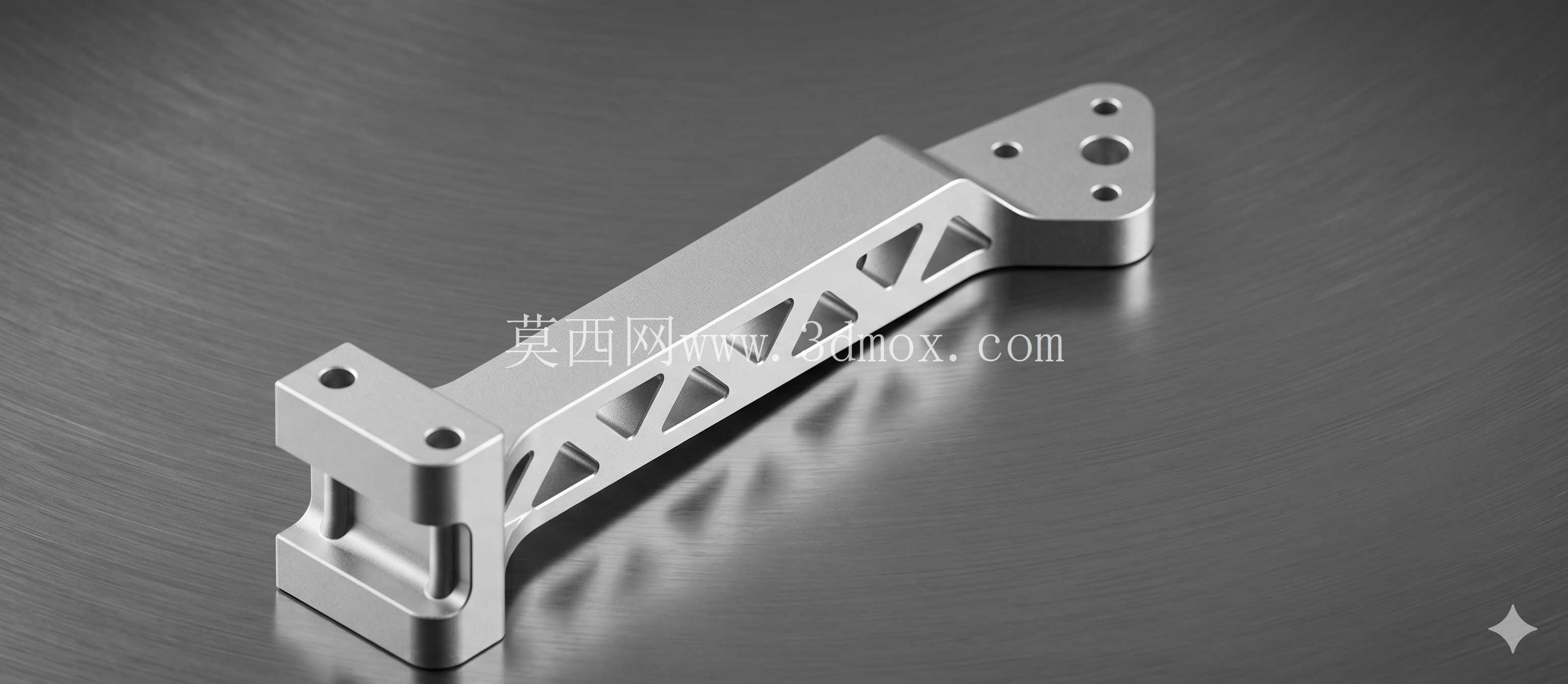

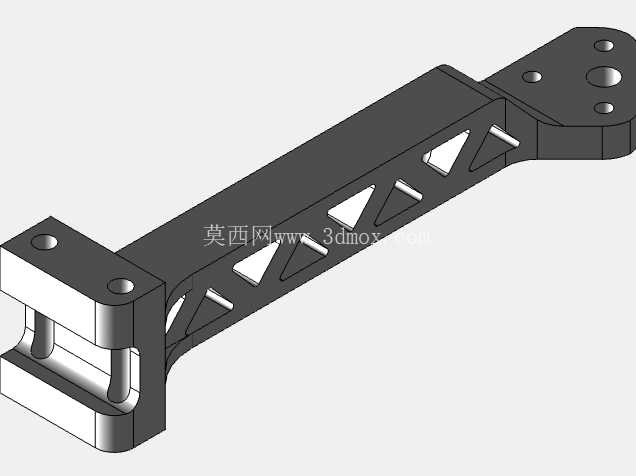

　　这款结构件属于多旋翼无人机机架系统中的核心连接承载部件，主要应用在中小型工业级无人机的机臂与中心板衔接位置，承担飞行过程中机臂端动力系统产生的拉力、弯矩与振动载荷传递作用，日常作业场景覆盖航测巡检、农林植保、应急物资投送等多个无人机应用领域，是保障飞行结构稳定性的关键受力零件。从结构设计逻辑来看，零件整体采用一体化铣削成型思路，主体为长条形变截面梁结构，两端分别设置安装定位面：一端为双凸耳带通孔的安装座，用于和无人机中心碳板通过螺栓锁紧固定，安装孔位采用沉孔设计，可避免螺栓头突出影响装配平整度，凸耳内侧预留的避让槽能够适配中心板的叠层安装公差，防止装配时出现结构干涉；另一端为三角分布孔位的连接法兰，用于对接机臂端的电机座组件，三个安装孔呈非对称排布，可实现装配时的防呆定位，避免装错方向影响机臂倾角。

　　梁身部分采用连续三角形镂空减重设计，在保证纵向抗弯截面模量满足载荷要求的前提下，最大化去除非受力区域的材料余量，相比实心梁结构减重比例可达40%以上，同时三角形镂空结构具备更好的抗扭刚性，不会因为减重导致飞行过程中出现结构谐振。零件的外形尺寸适配常规30mm直径碳纤维机臂的安装边界，整体长度控制在120mm区间，两端安装面的平行度公差控制在0.05mm以内，法兰端安装孔的位置度公差不超过0.03mm，能够保证机臂安装后与中心板的垂直度符合飞行姿态控制要求，避免因为安装偏差导致动力输出效率损耗。

　　从工艺实现角度，该零件适合采用铝合金压铸毛坯后五轴精加工的方案生产，压铸阶段可预先成型主体轮廓与镂空区域的粗坯，减少后续机加工的材料去除量，精加工阶段重点保证两端安装孔的同轴度、安装面的平面度以及各棱边的倒角去毛刺处理，避免应力集中导致飞行过程中出现结构断裂。设计过程中需要重点校核的工况包括：满油门爬升时的最大拉力载荷、机动飞行时的侧向弯矩、降落冲击时的瞬时过载，通过有限元仿真验证，在15g过载工况下零件最大应力不超过铝合金屈服强度的60%，安全系数满足航空类结构件的设计要求。

　　梁身的镂空排布并非均匀等距设计，靠近中心板安装端的镂空间距更小、筋条宽度更大，因为该区域承受的弯矩载荷最高，通过变密度筋条布局实现等强度设计，让整个零件的应力分布更加均匀，避免局部应力集中。零件表面采用硬质阳极氧化处理，可提升表面硬度与耐腐蚀性，适应户外复杂作业环境下的防盐雾、防磨损要求，安装孔内可预先压装不锈钢钢丝螺套，提升反复拆装后的螺纹连接强度，避免铝合金螺纹滑牙导致的连接失效。在实际装配适配中，该支架可兼容市面上多数主流的折叠机臂锁紧机构，安装面预留的0.2mm深度凹槽可粘贴减震橡胶垫，进一步过滤电机运转产生的高频振动，降低振动传递到飞控系统的量级，提升飞行姿态传感器的采集精度。
