带轴螺旋锥齿轮传动构件三维设计

做传动结构设计快十年，经手的锥齿轮副少说也有上百套，这次的带轴螺旋锥齿轮结构，是针对重载交叉轴传动场景做的优化设计，最先要明确的是应用边界——这类构件大多用在差速器输入端、机床主轴转角传动、农用机械动力换向机构里，核心要解决的是两轴呈90度交错布置时的动力平稳传递问题，相比直齿锥齿轮，螺旋齿的设计能让啮合过程从齿端局部接触逐步过渡到全齿面贴合，不会出现直齿传动那种突然啮入啮出的冲击，高速工况下的噪音和动载荷能降四成左右。

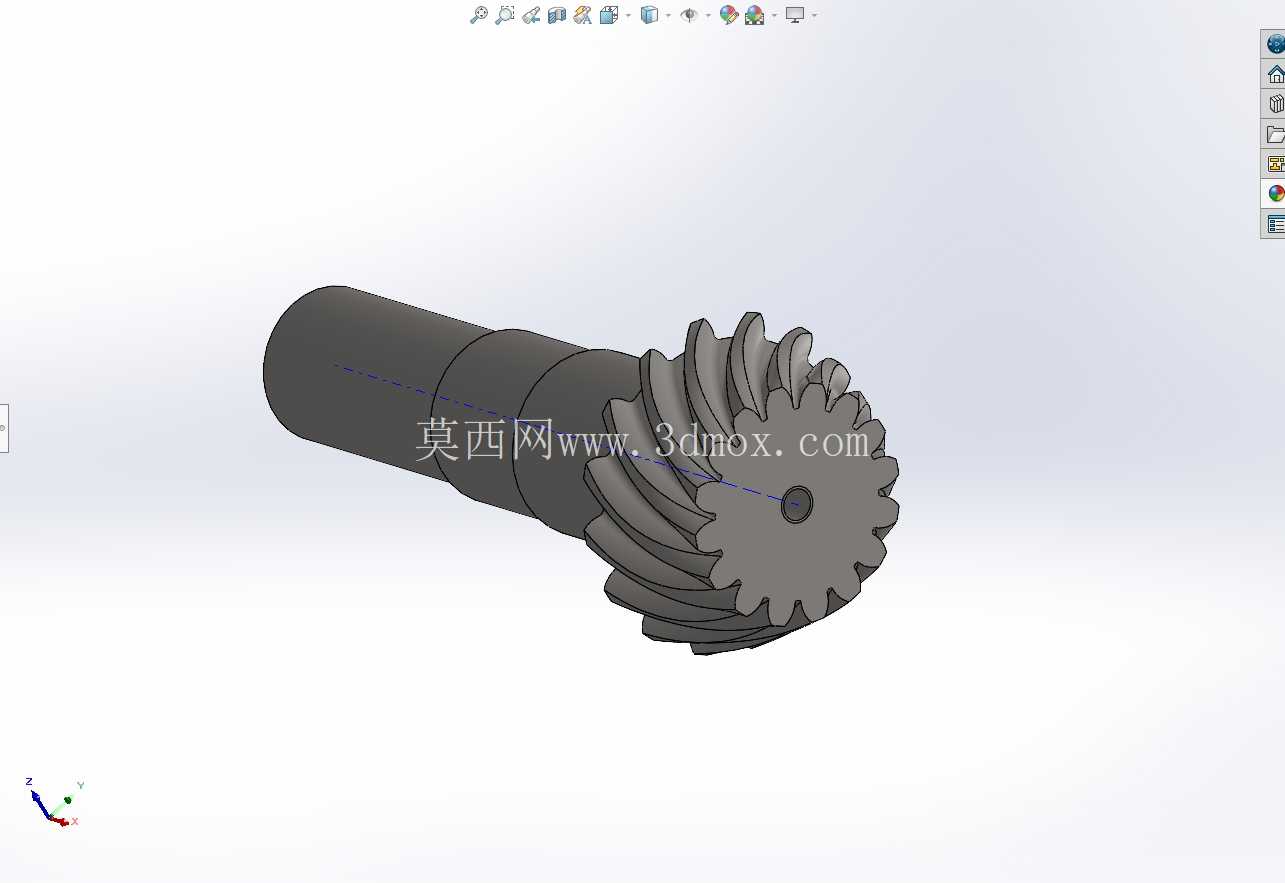

设计初期最先敲定的是轴齿一体化的结构形式，很多新手做设计会把齿轮和轴做成分体键连接，其实在转速超过1500rpm、传递扭矩超过200N·m的工况下，键连接的间隙会带来回程误差，长期交变载荷下还容易出现键槽压溃的问题，轴齿一体的结构虽然加工难度稍高，但同轴度能控制在0.02mm以内，没有装配间隙带来的传动误差，更适合对传动精度有要求的场景。轴段的设计是跟着安装边界走的，从齿轮端面往轴端依次布置了轴承安装位、密封位、联轴器连接位，轴承位的直径公差选k6，和深沟球轴承或者圆锥滚子轴承的内圈过盈配合，避免跑内圈；密封位的粗糙度要做到Ra1.6，和骨架油封配合的时候不会磨坏唇口，轴端的中心孔是工艺基准，加工滚齿、外圆磨的时候都要靠这个定位，所以中心孔的锥面粗糙度和圆度要严格控制，不然会直接影响齿形的加工精度。

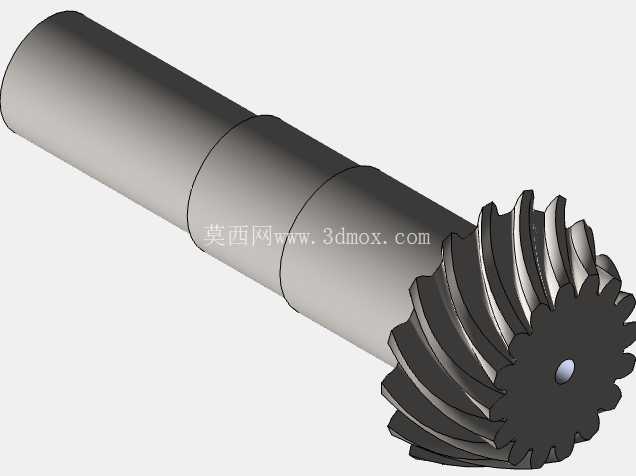

齿形参数的匹配是整个设计的核心，螺旋角选35度是兼顾轴向力和啮合重合度的结果，螺旋角太小重合度上不去，传动平稳性差，螺旋角太大会导致轴向力过大，对轴承的轴向承载能力要求太高，后续维护成本也会上升。齿面的接触区设计特意做了修形，不是理论上的全齿面接触，而是把接触区控制在齿面中部偏齿顶的位置，避免安装误差或者负载变形的时候出现齿端接触应力集中，断齿的风险能降很多。齿轮端面上的小孔是动平衡去重用的，做动平衡的时候根据不平衡量的位置和大小，在对应位置钻孔去重，保证转子动平衡等级达到G6.3，满足高速传动的振动要求。

实际选型的时候要注意安装边界的限制，轴段的长度要匹配箱体内部的轴承跨距，跨距太大轴的挠度会超过允许值，啮合的时候齿面偏载会加剧磨损，跨距太小轴承的支撑刚性不足，容易出现振动。齿轮的大端直径要和箱体内腔留够至少5mm的间隙，避免转动的时候和箱体或者其他干涉，轴端的联轴器安装位长度要匹配所选联轴器的毂孔长度，还要留够锁紧螺母的安装空间。很多人做设计容易忽略润滑的问题，这个结构的齿轮啮合位置刚好在箱体油位线以上，所以要在箱体上对应位置开油道，让飞溅的润滑油能进到啮合区，轴承位也要设计回油孔，避免油封处积油漏油。

从建模的角度来说，齿形的生成要严格按照渐开线螺旋锥齿轮的展成原理来，不能用近似齿形代替，不然做干涉检查的时候看不出问题，实际加工出来啮合会出现卡滞、异响的问题。装配约束的时候要保证两轴的交错角误差在分级别以内，轴向定位的垫片厚度要能调整，装配的时候通过涂色法检查接触区，根据接触区的位置调整垫片厚度，直到接触区符合设计要求。这类轴齿轮常用20CrMnTi材料做渗碳淬火，齿面硬度达到HRC58-62，芯部韧性足够承受冲击载荷，加工工序要先粗车外圆，滚齿后做渗碳处理，然后精磨外圆和基准面，最后磨齿，保证齿形精度达到7级以上，才能满足高精度传动的要求。

平时做设备维护的时候也能碰到很多这类构件的失效案例，大多是因为安装的时候轴向间隙没调好，或者润滑不到位导致齿面早期磨损，还有的是轴的圆角过渡处应力集中，长期交变载荷下出现断轴，所以设计的时候轴肩的圆角半径不能太小，要避开应力集中的敏感尺寸，表面粗糙度也要控制好，不能有明显的刀痕，不然疲劳源容易从刀痕处产生。
