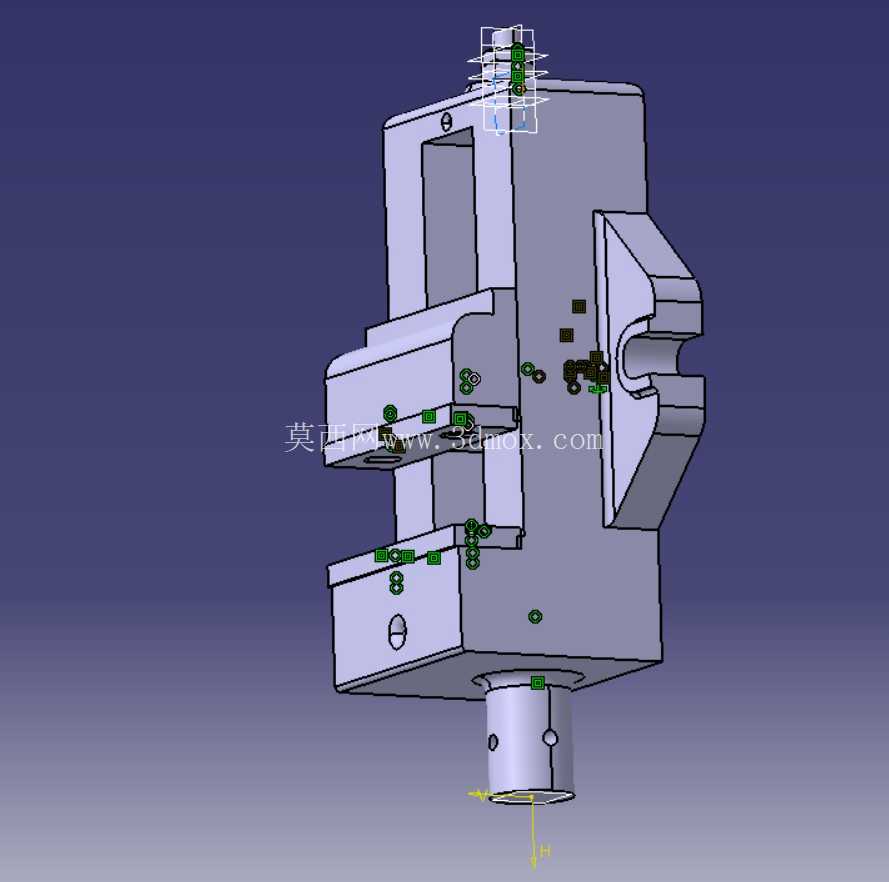

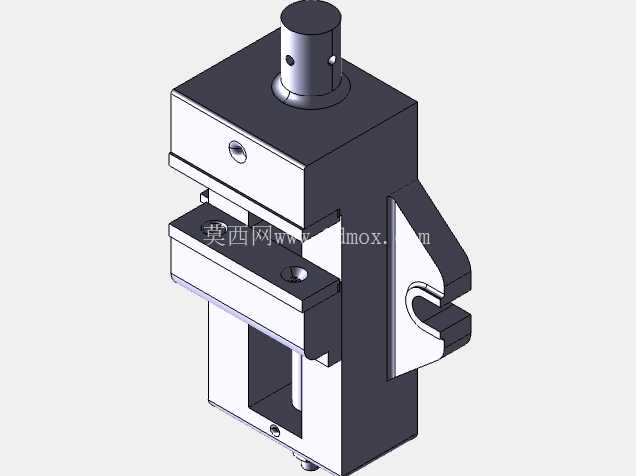

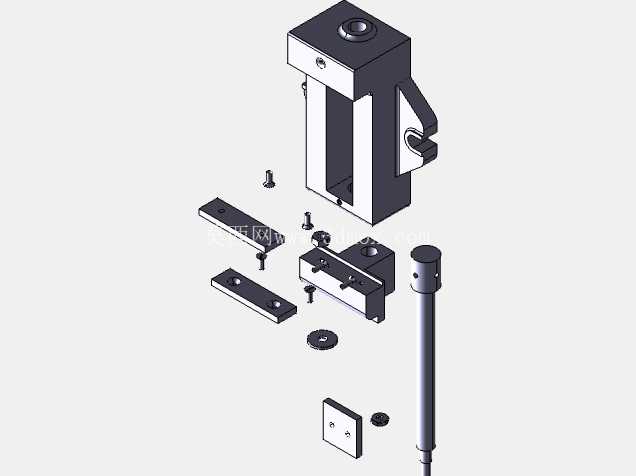

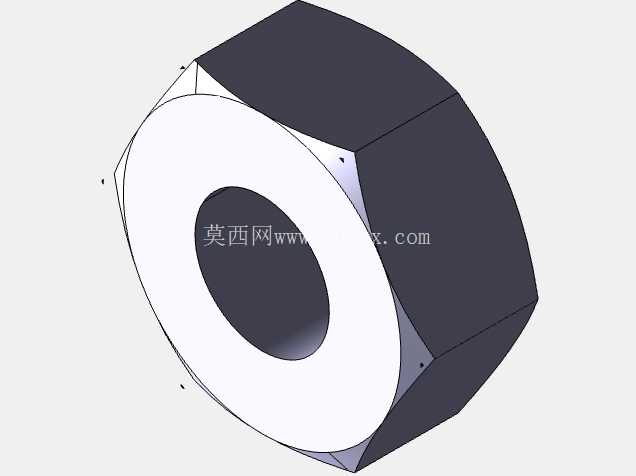

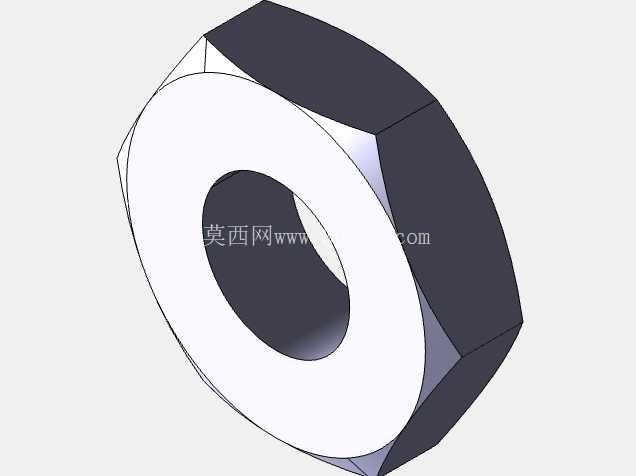

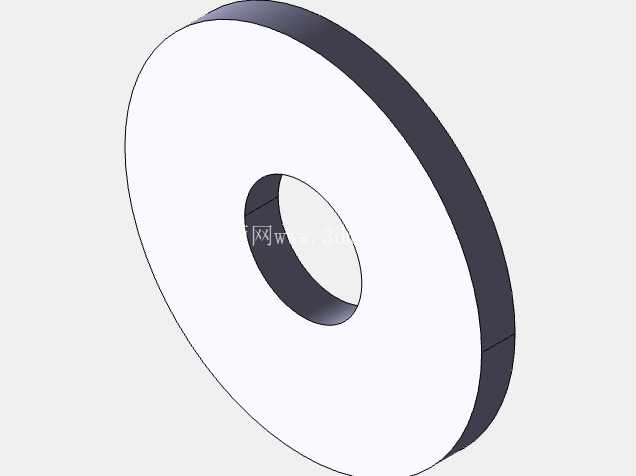

机加工用固定式工件夹紧虎钳结构

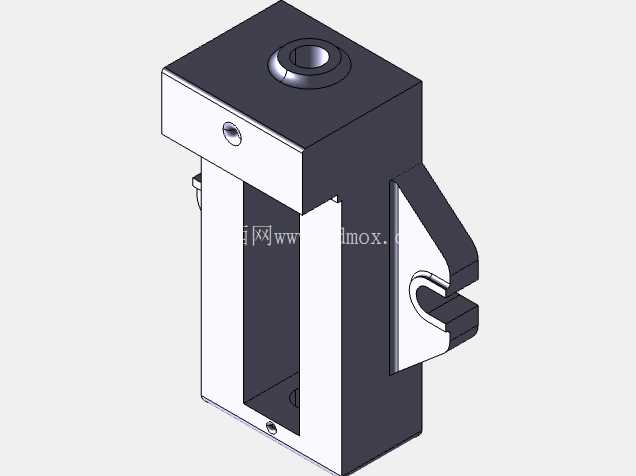

　　在常规铣削、钻削、磨削等机加工工序里，工件的可靠装夹是保证加工精度的核心前提，这款虎钳结构正是针对中小尺寸金属、非金属工件的装夹需求设计，可直接适配多数立式铣床、钻床、磨床的工作台安装位，也可单独作为钳工工位的手工装夹工具使用。从结构设计逻辑来看，该虎钳采用固定钳身搭配活动钳口的经典布局，底部设置带定位止口的回转连接座，可根据加工需求调整钳身的水平回转角度，满足斜面、斜孔类特征的加工装夹要求，避免多次装夹带来的定位误差。钳身主体采用箱型截面设计，在控制整体重量的同时保证足够的结构刚性，夹紧过程中钳身不会出现明显的挠曲变形，装夹重复定位精度可控制在0.02mm以内，能够满足普通精度等级零件的加工装夹需求。

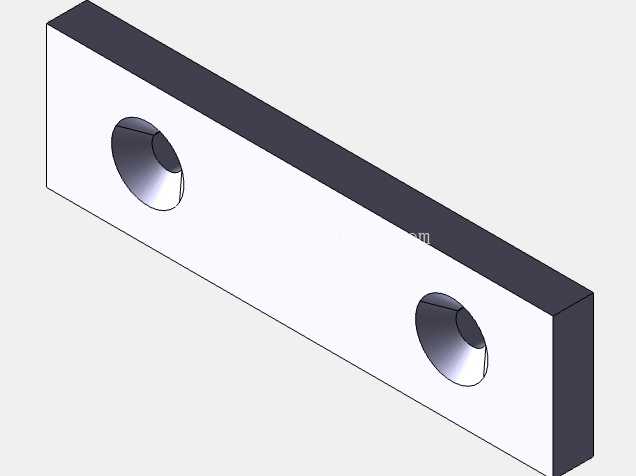

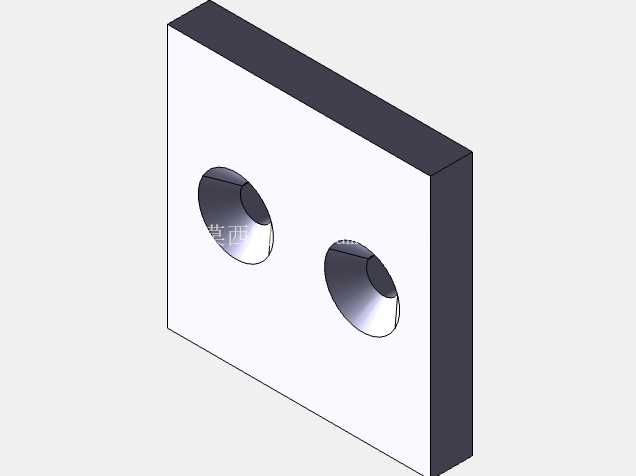

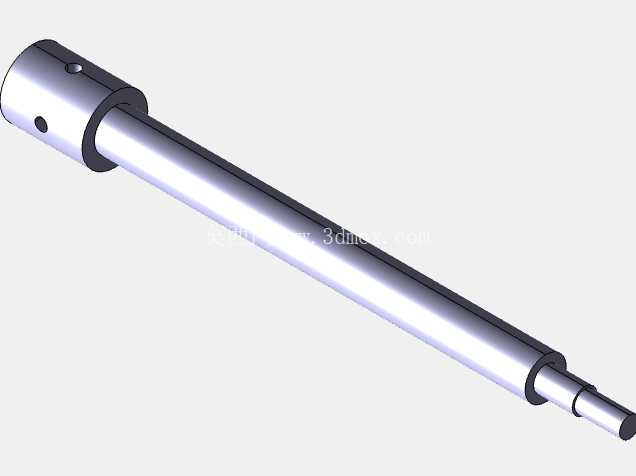

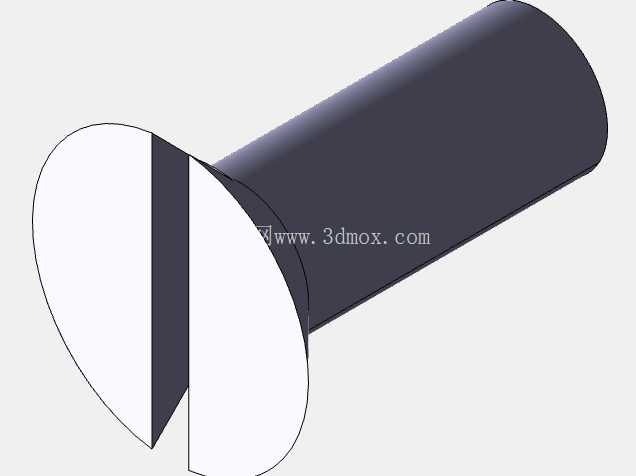

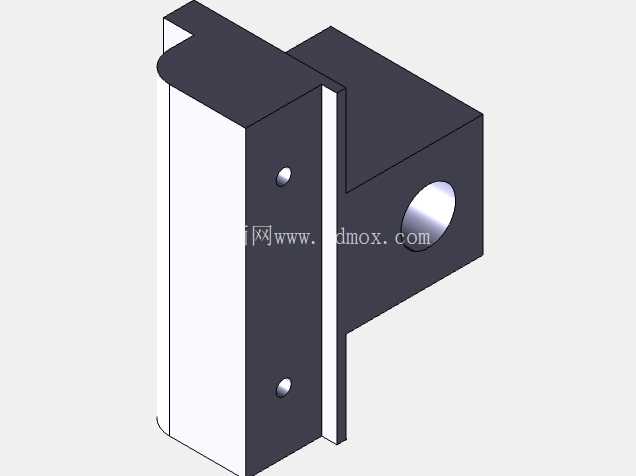

　　活动钳口的传动结构采用丝杠副传动，梯形丝杠的传动间隙经过预紧设计，夹紧过程中无明显空行程，操作手感均匀，钳口开合行程覆盖0-150mm的装夹范围，可适配多数常规尺寸的毛坯件、半成品件装夹。钳口板采用可更换式设计，表面加工有交叉防滑齿纹，夹紧时可增大与工件表面的摩擦力，避免加工过程中工件出现滑移，针对表面精度要求较高的精加工工件，也可更换为铜质或尼龙材质的软钳口，防止装夹过程中夹伤工件已加工表面。

　　从安装边界来看，虎钳底部的安装孔位按照标准机床工作台T型槽间距设计，可直接通过T型螺栓固定在工作台面，无需额外制作过渡连接板，整体安装后总高度控制在180mm以内，不会过多占用机床的Z轴加工行程，钳身最大宽度160mm，安装后两侧预留足够的操作空间，方便操作人员完成工件装夹、清理切屑等操作。在实际应用场景中，除了常规机加工工序的工件装夹，这款虎钳也可用于装配工序的小部件固定、工件划线工序的定位夹持，适配多工种的工位装夹需求。

　　设计过程中针对钳身的受力薄弱位置做了加强筋结构处理，在丝杠螺母安装位、固定钳口与钳身的连接位置均增加了局部壁厚，避免长期大夹紧力使用下出现结构开裂、变形等问题，丝杠端部设置有防尘挡圈，可阻挡加工过程中的切屑、切削液进入丝杠传动副，延长结构的使用寿命，日常维护仅需定期在丝杠表面涂抹润滑脂即可，维护成本极低。钳身的活动导轨面采用刮研工艺设计思路，配合间隙可通过侧面的调节镶条调整，长期使用出现导轨磨损后，可通过调整镶条的压紧量恢复导轨配合精度，无需整体更换钳身结构，降低了长期使用的备件成本。针对不同的装夹需求，该虎钳的钳口还可拓展安装V型块附件，用于装夹轴类、套筒类圆形截面工件，拓展装夹适用范围，无需额外购置专用的轴类装夹夹具。整体结构没有冗余的复杂设计，所有零部件均采用常规机械加工工艺即可生产，加工难度低，制造成本可控，适合作为通用工装在中小机加工车间、维修工位、实训教学场景批量配置。
