原创四弦电贝斯低音吉他精细三维设计

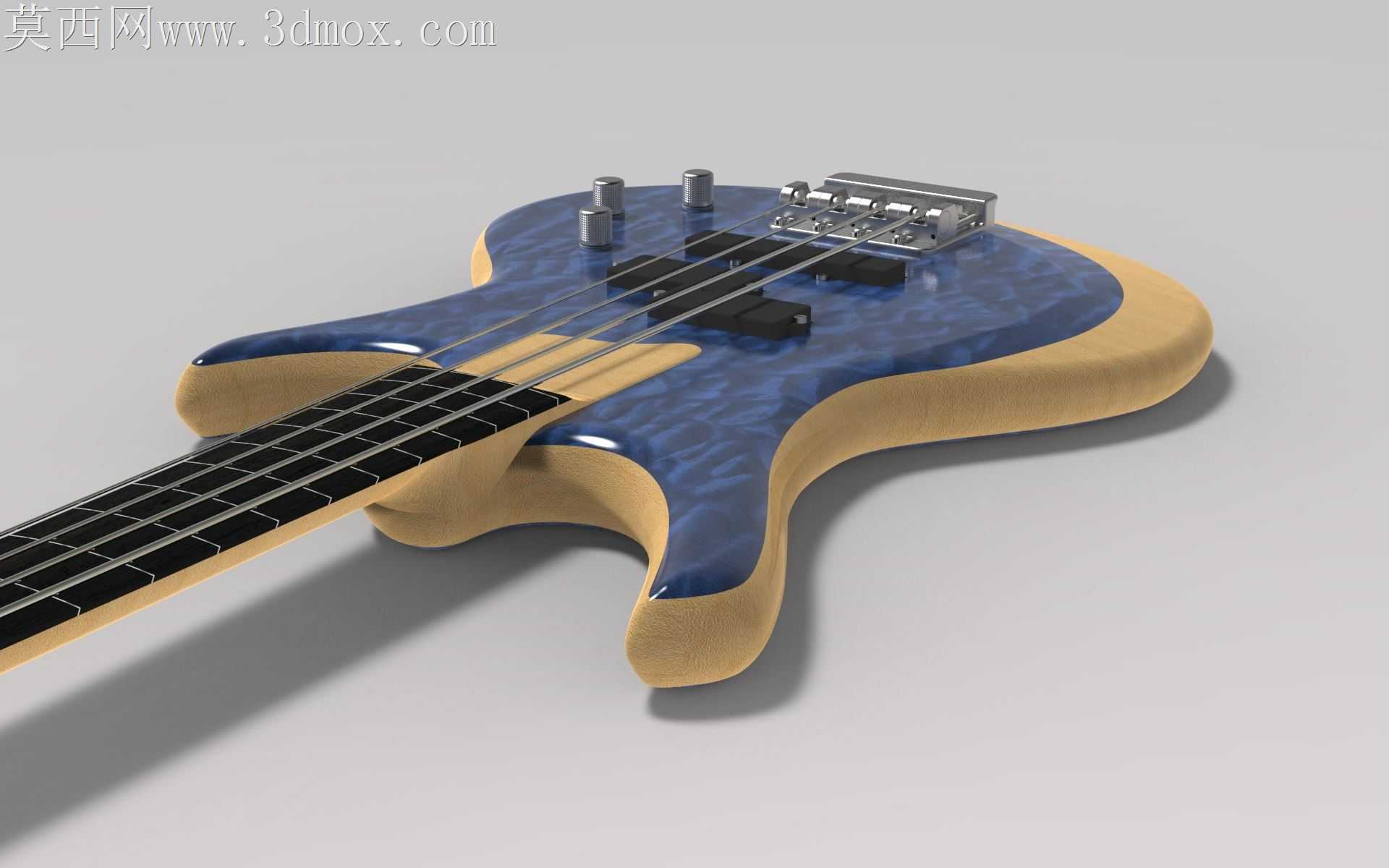

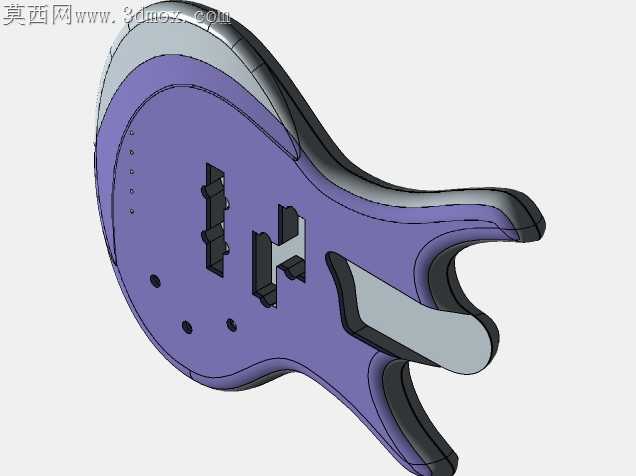

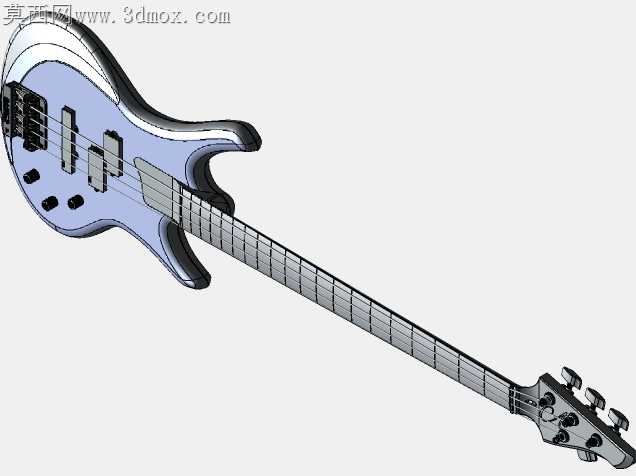

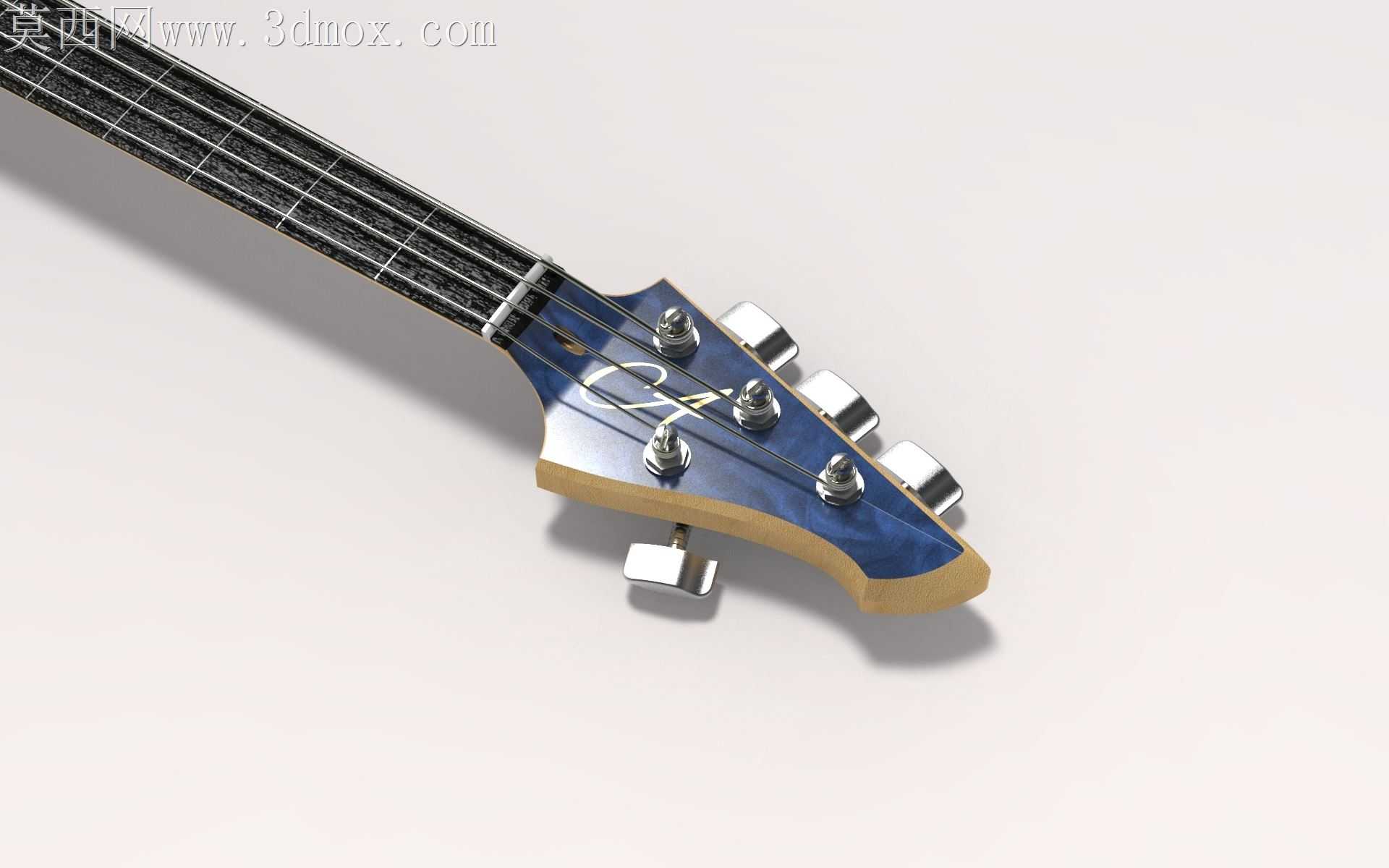

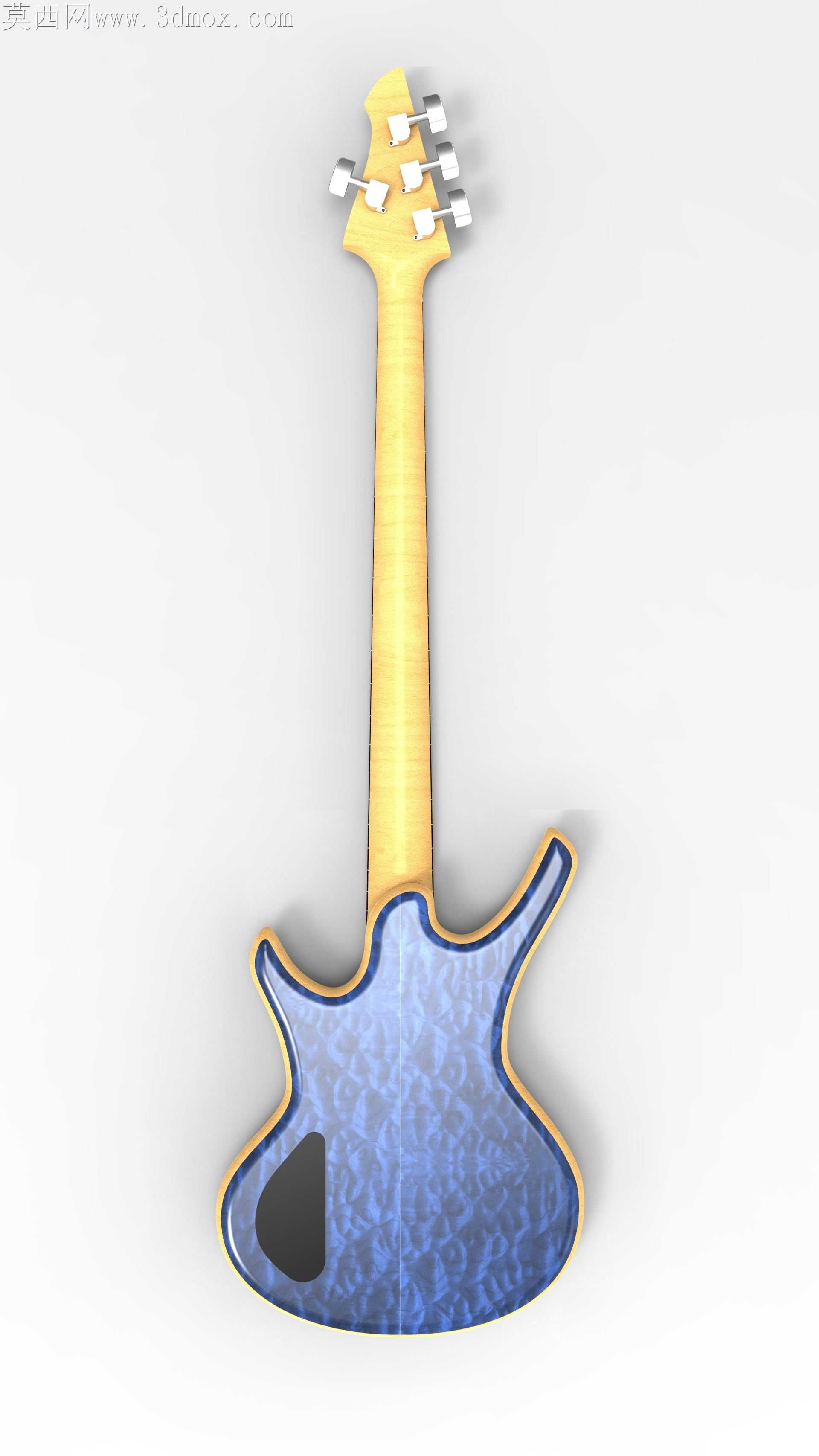

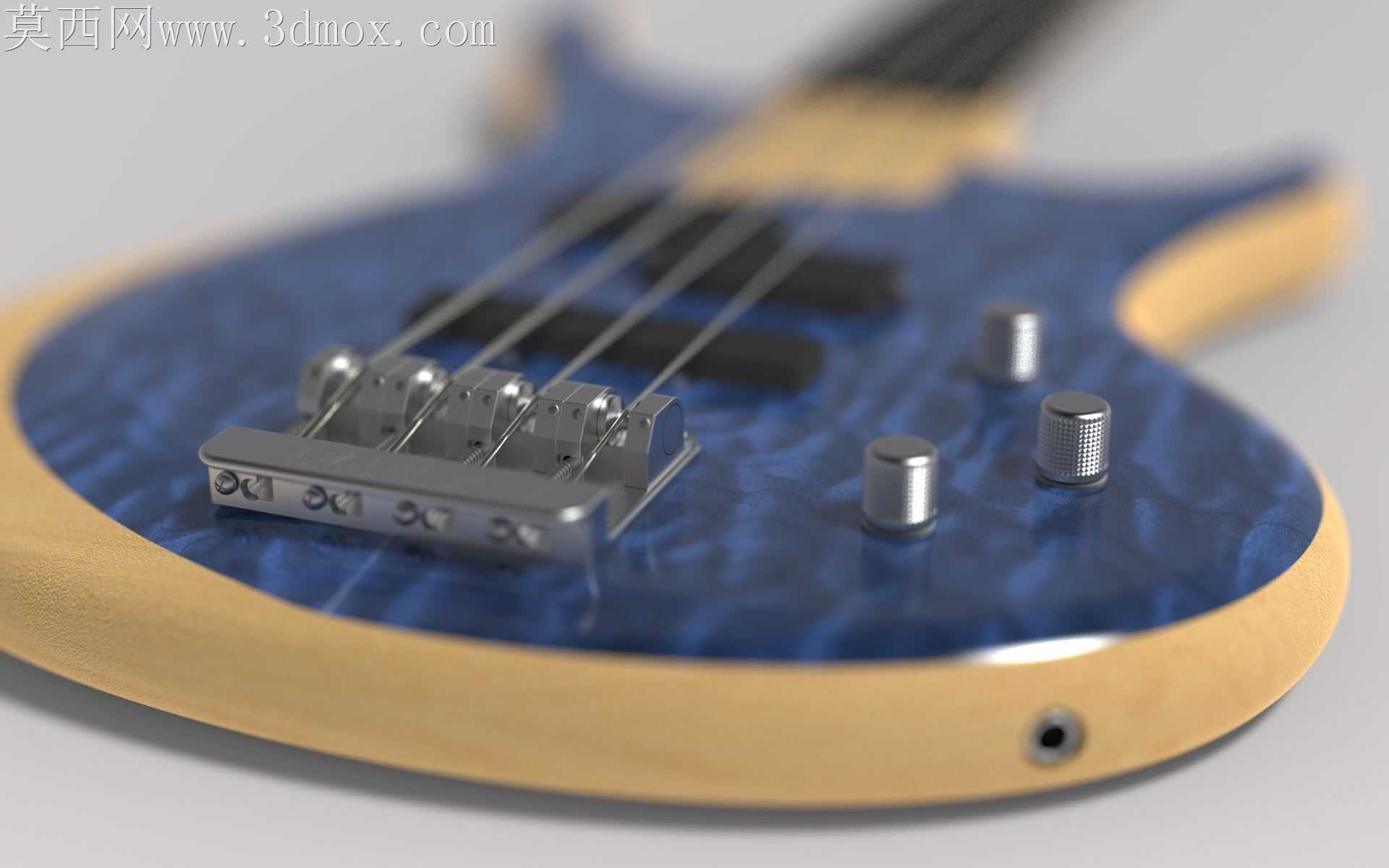

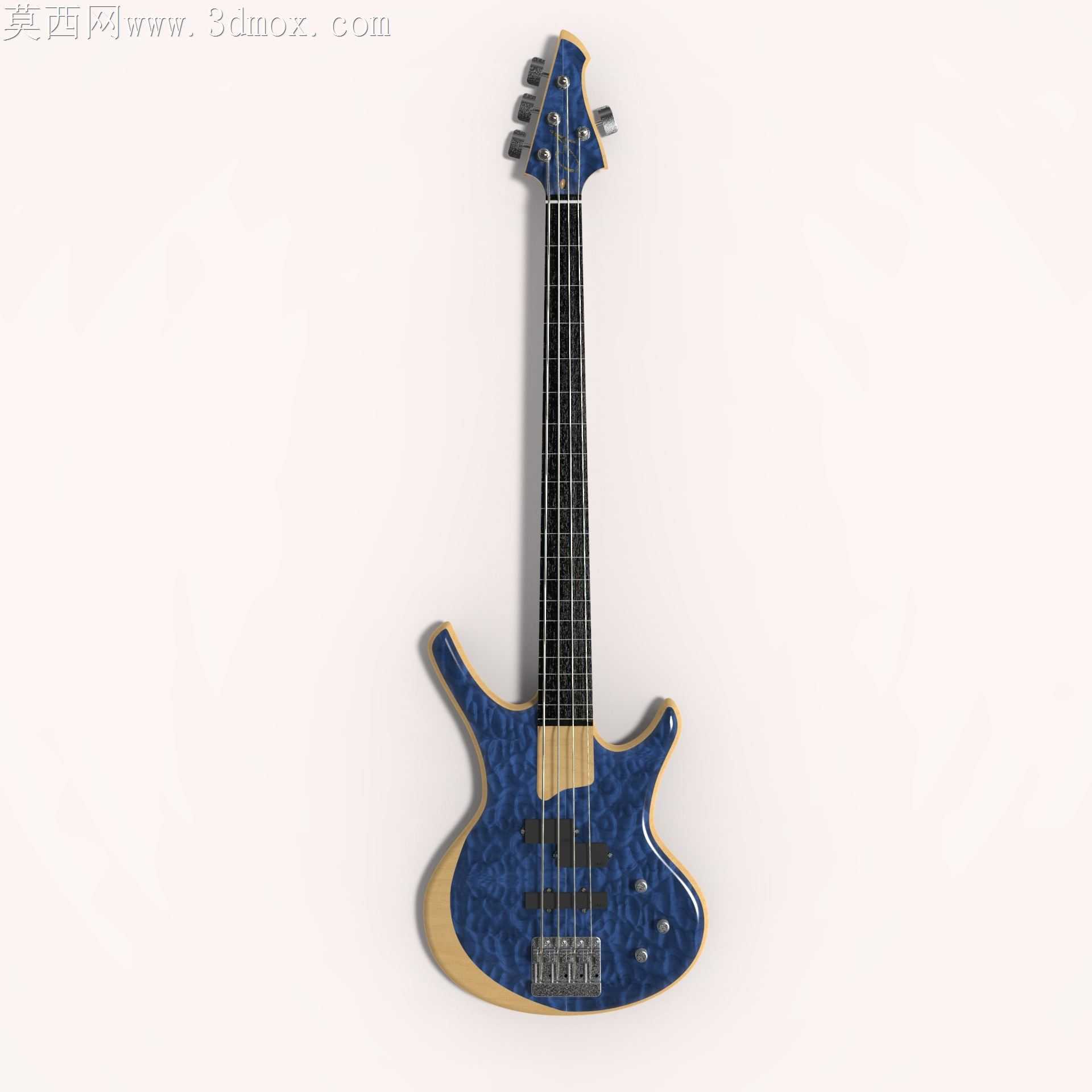

做这个电贝斯模型的时候，最先敲定的是加工适配的核心方向，毕竟设计出来的东西要能落地做实物才不算白忙活。琴颈和琴身的连接位特意留了标准的嵌合公差，没有做花里胡哨的异形拼接结构，就是为了后续数控铣削的时候能一次装夹完成大部分加工工序，减少二次装夹带来的对位误差。琴身的曲面一开始拉的时候走了弯路，最开始把侧边弧度做的太陡，翻了下实木贝斯的加工资料才调整过来，把握持位的曲面做了渐薄处理，卷边枫木贴皮的贴合面特意留了0.2mm的胶层余量，不会因为胶层厚度导致贴皮后边缘凸起。指板部分的品丝位置是按标准弦长算的精准坐标，每根品丝的嵌入槽都做了微小的倒角，避免装配的时候品丝边缘刮伤指板木材，24个微丝镶嵌位的深度统一控制在1.5mm，不管是镶贝壳还是亚克力标识件都能刚好卡平，不会出现高低不平的情况。琴桥的位置反复调了三次弦距基准，把每根弦的下压力传导路径都做了对应的琴身补强结构，不会因为长期拉力导致琴身下陷变形。PJ皮卡的安装槽位留了微调空间，后续玩家换不同型号的拾音器也能直接适配，不用额外扩孔。材质调试的时候特意把虎纹枫木贴面的纹理走向顺着琴身弧度走，蓝色漆面做了半透的珠光层效果，边缘的木色包边和琴颈的枫木材质做了色差区分，金属件的哑光质感和漆面的亮面形成对比，渲染的时候特意打了侧光把琴身的曲面弧度凸显出来，不会显得平。电路仓的位置藏在琴背的盖板下面，内部走线的空间也留足了，不会出现装线的时候挤到电位器的情况。旋钮和琴头的弦轴配合位做了防滑的齿纹结构，调弦的时候不会打滑跑音，整个模型拆分开就是完整的加工图纸，每个部件的尺寸都能直接拿去下料，不管是做手板还是量产小批量定制都能直接用，不用再二次改尺寸。
