符合ASTM标准的金属拉伸检测试样

在金属材料力学性能检测环节，拉伸试样是获取材料屈服强度、抗拉强度、断后伸长率、断面收缩率等核心参数的关键载体，这款完全遵循ASTM E8/E8M标准设计的试样，适配绝大多数卧式万能材料试验机的装夹工况，可直接用于黑色金属、有色金属及其合金的室温拉伸性能测试，无需额外二次加工即可匹配常规楔形夹具的夹持范围。

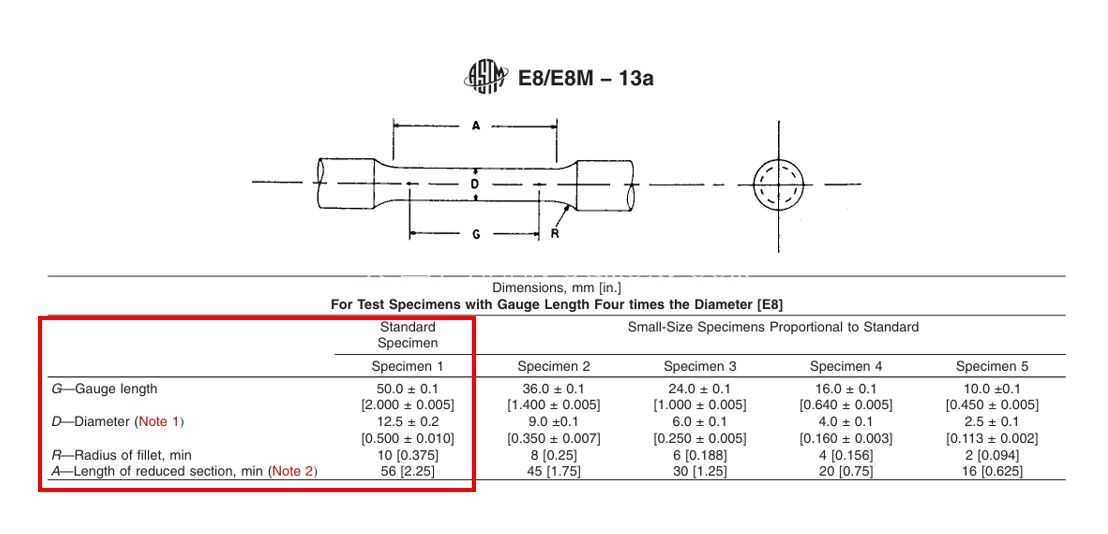

从结构设计逻辑来看，试样采用两端加粗的圆柱夹持端搭配中间等直径平行试验段的布局，两端夹持段的直径与长度经过反复校核，既能够保证夹具夹紧时不会在加持部位产生应力集中导致试样提前断裂，又能避免加持段过短造成装夹打滑、试验数据失真的问题。夹持段与平行试验段之间采用大圆弧过渡结构，过渡圆弧的曲率半径严格遵循标准要求，从根源上消除过渡位置的应力集中效应，确保试验过程中断裂位置必然出现在中间的平行试验段内，保证试验数据的有效性。中间平行试验段的表面粗糙度、尺寸公差均严格对标ASTM标准的公差要求，平行段的圆柱度误差控制在极小范围内，避免因截面尺寸不均导致的应力分布异常，保证拉伸过程中受力均匀，变形集中在标距段范围内。

在实际实验室应用场景中，这类试样既可以通过金属棒料直接机加工成型，也可以通过精密铸造工艺直接铸造成型后做少量精加工处理，适配铸造车间炉前材质快速检测、原材料入厂复检、热处理工艺验证、新材料研发性能标定等多种工况。设计时充分考虑了不同吨位万能试验机的装夹边界，两端加持段的直径适配常规30吨、60吨、100吨万能试验机的楔形钳口夹持范围，无需更换定制钳口即可直接装夹使用，平行段的标距长度严格对应标准中的比例试样要求，可直接搭配引伸计使用，精准采集材料屈服阶段的变形数据，无需额外对标距点做人工标记。

从建模细节来看，整个模型的所有倒角、过渡圆弧、直径尺寸均严格对照ASTM E8/E8M标准中的公制试样参数设定，没有随意调整尺寸比例，结构上没有冗余特征，所有尺寸均标注了对应的公差带要求，可直接导出工程图用于机加工编程，也可用于铸造工艺的模具设计参考。在铸造工艺验证场景中，直接使用该模型制作的铸造模具浇注出的试样，只需要对加持段表面和平行段表面做少量车削加工即可达到试验要求，大幅减少试样加工的工序时长，提升炉前检测的响应速度，帮助铸造车间快速调整熔炼工艺参数，避免批量铸件材质不合格造成的生产损失。

在材料研发测试场景中，该试样的标准结构可以保证不同批次、不同成分材料的测试数据具备横向可比性，避免因试样尺寸差异导致的性能数据偏差，为材料成分优化、热处理工艺调整提供准确的数据支撑。装夹时只需要将两端加持段完全放入钳口范围内，保证试样轴线与试验机拉力轴线完全重合，即可开始试验，无需额外做对中调整，过渡段的圆弧结构可以有效分散加持力带来的附加应力，不会出现加持段断裂的无效试验情况。平行段的长度设计预留了足够的引伸计安装空间，常用的25mm、50mm标距引伸计都可以直接固定在平行段上，不会与加持段、过渡段产生干涉，保证变形采集的准确性。
