三段式弹簧加载液压方向控制阀设计

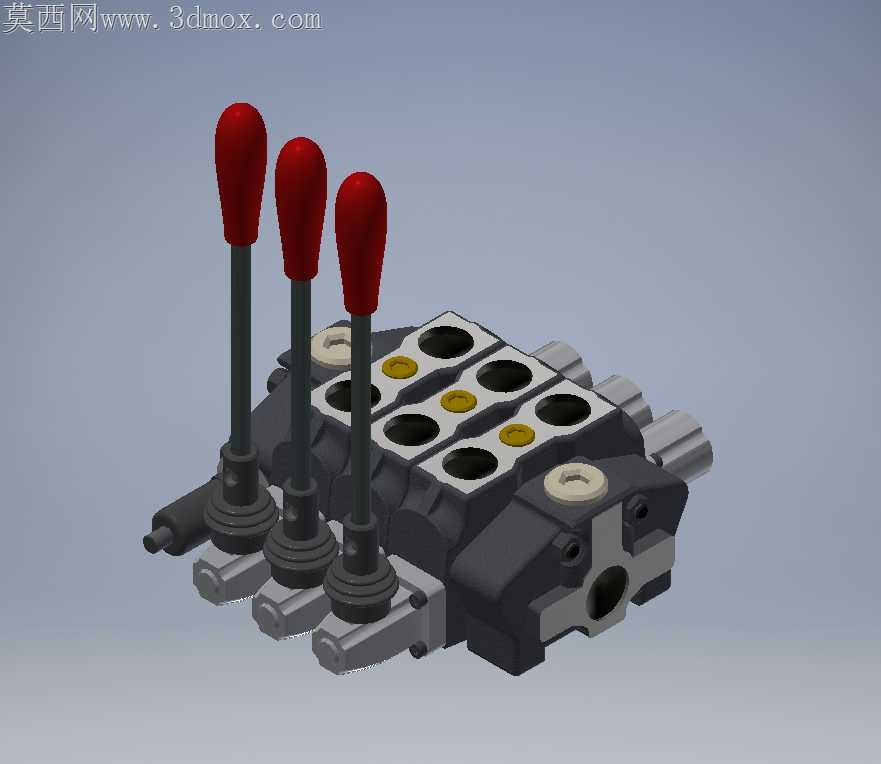

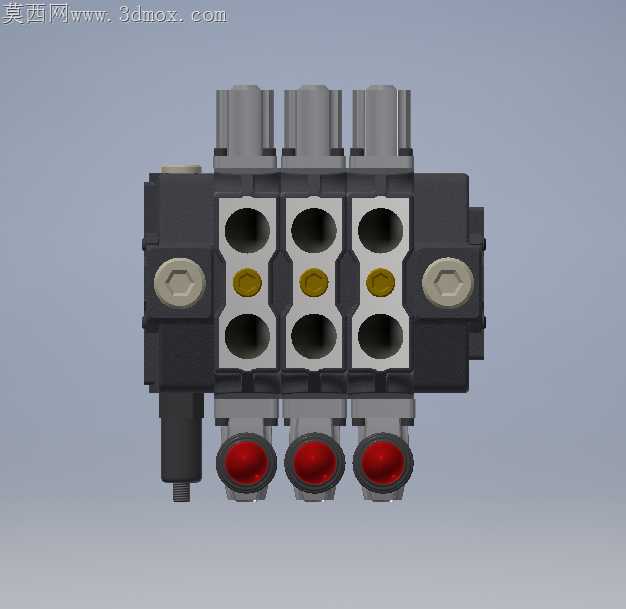

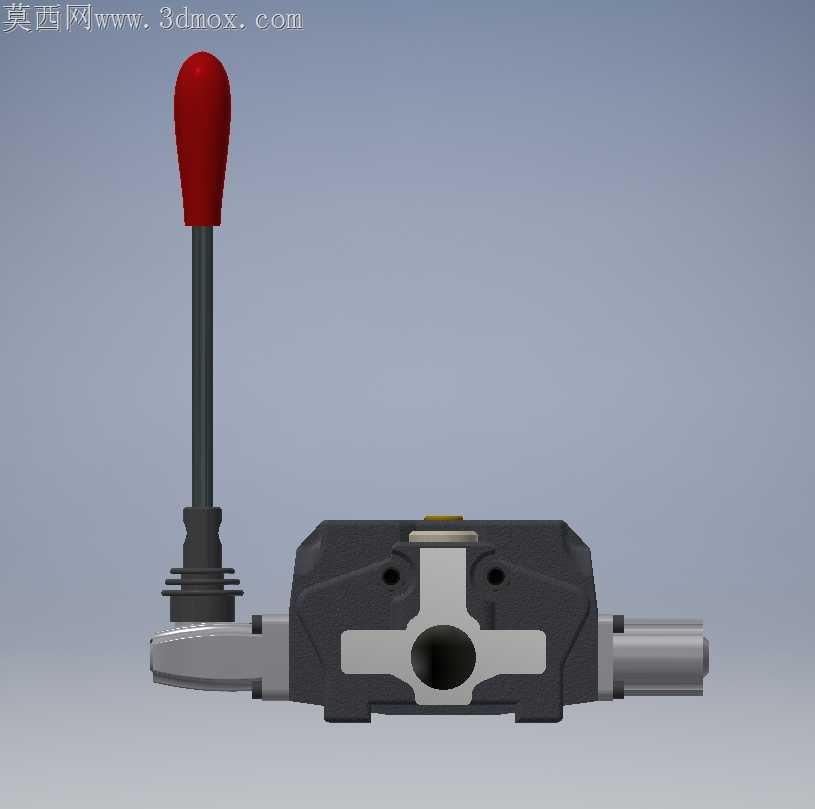

做这个阀组模型的时候，我特意把建模重心放在了外部布局的还原度上，毕竟这类液压方向控制阀的外部接口、操作件布局直接决定了后续装机适配的可行性，没必要在内部流道上做冗余建模，反而会拖慢装配验证的效率。三个操纵杆的安装位我反复核对了间距，每根杆的底座密封槽都做了等比例还原，手柄的椭球曲面没有直接用标准球体拉伸，而是调整了长径比，握感的弧度参考了实际工程机械操纵杆的人体工学数据，曲面扫掠的时候特意把过渡段的圆角做了渐变处理，靠近底座的位置收窄，和密封护套的配合面留了0.1mm的间隙，避免装配干涉。阀块主体的安装孔位我是按照实际板式连接的标准做的，顶面的工艺堵头、油口标识的凹坑都没有省略，甚至连固定螺栓的沉孔深度都做了对应，不会出现螺栓穿通的低级错误。三个阀片的叠合面我做了微小的错位公差模拟，毕竟实际加工中阀片结合面不可能完全零误差，建模的时候给每片阀的配合面加了0.02mm的平面度偏差模拟，装配的时候能更直观看到叠装后的对齐效果。材质调试的时候，阀体部分我用了哑光深灰的铸铁材质，粗糙度调到了Ra3.2的质感，没有做过亮的金属反射，毕竟实际铸钢阀块都是喷丸处理的哑光表面，操纵杆的手柄用了亮面红塑材质，和黑色的杆身做了明显的质感区分，金属接头部分做了镀锌的银白质感，光影打光的时候特意从侧上方45度打主光，把阀片之间的叠层缝隙、操纵杆的投影都清晰呈现出来，能一眼看清整体的布局层次。弹簧加载的复位结构虽然没做内部拆解，但在底座的复位腔位置做了外形的凸起标识，能直观看出每联阀都带弹簧复位的结构特征，油口的位置都做了统一的朝向排布，侧面的外接油口和顶部的控制口没有出现方位错乱，不管是用来做液压系统的装配示意，还是做实训教学的演示模型，这个外部结构的还原度都足够用，不会出现和实物对不上的问题。
