霍尼韦尔结构DN50减压器三维设计

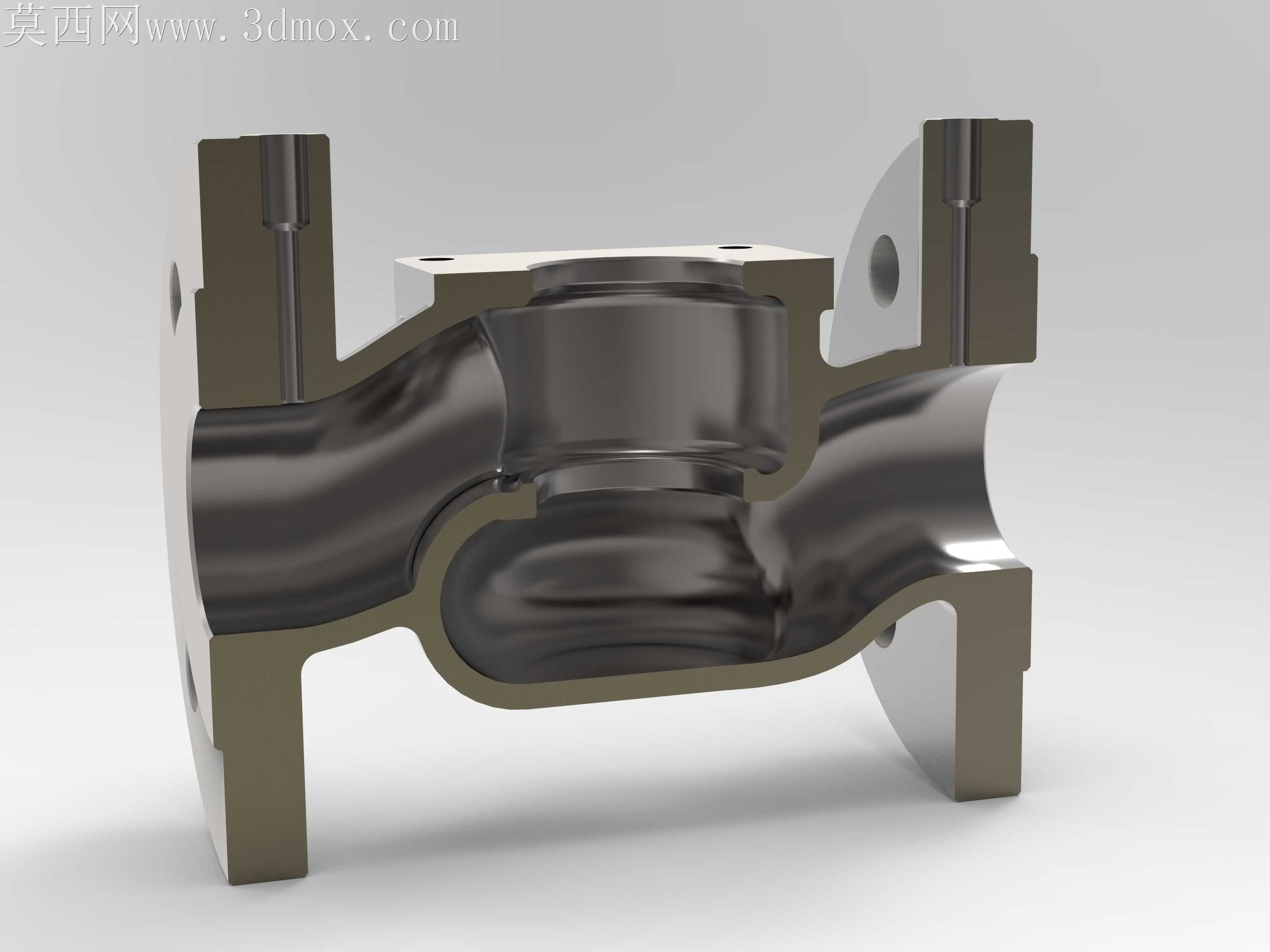

做这个减压器模型的时候，我特意选了结构拆解的剖切视角来建模，就是想把内部调压的核心逻辑直接露出来，不用靠爆炸图去猜零件怎么配合。一开始画阀体流道的时候踩了坑，最初把进出口的流道转折处做了直角，后来翻流体阀的设计规范才反应过来，直角会造成介质紊流还压损大，赶紧把转折处全部改成了R8的顺滑过渡曲面，连阀座和流道衔接的位置都做了渐变倒角，不会出现台阶扰流的情况。

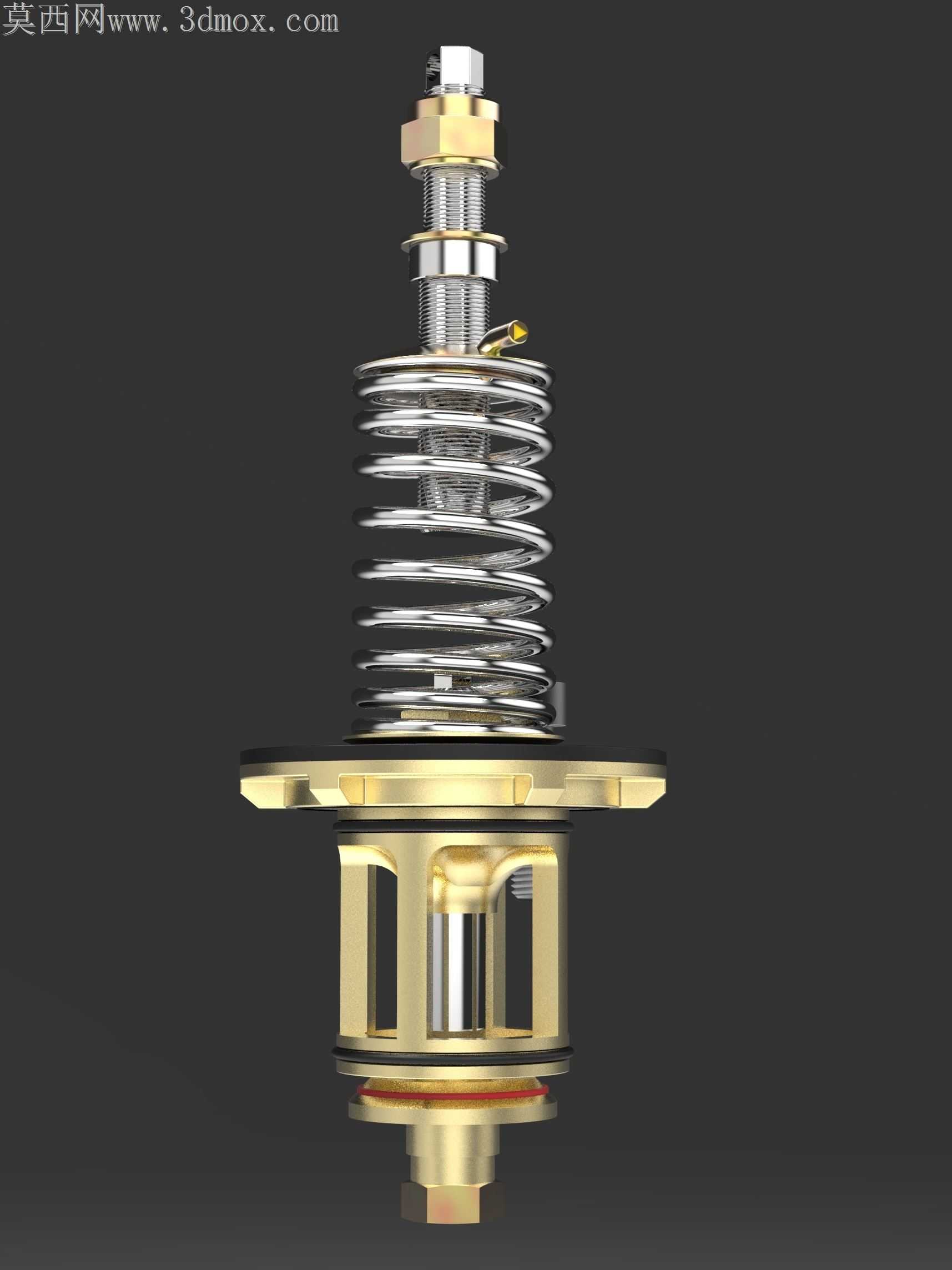

中间调压弹簧的建模没直接用软件自带的螺旋线扫掠完事，特意数了实物的有效圈数是8圈，两端并紧磨平的部分各1.5圈，弹簧丝直径按DN50阀的常规承压选了6mm，扫掠的时候特意给弹簧两端做了压并状态的形变处理，不是完全等距的螺旋，这样装配的时候弹簧上下端面能完全贴紧上弹簧座和膜片压板，不会出现悬空的配合间隙。膜片部分一开始想做纯平的橡胶片，后来想到实际工作里膜片会随压力变化上下形变，就把膜片边缘做了翻边结构，刚好卡进阀体和上阀盖的密封槽里，中间和阀杆连接的位置加了金属压片的嵌件结构，避免橡胶长期受力被阀杆磨穿。

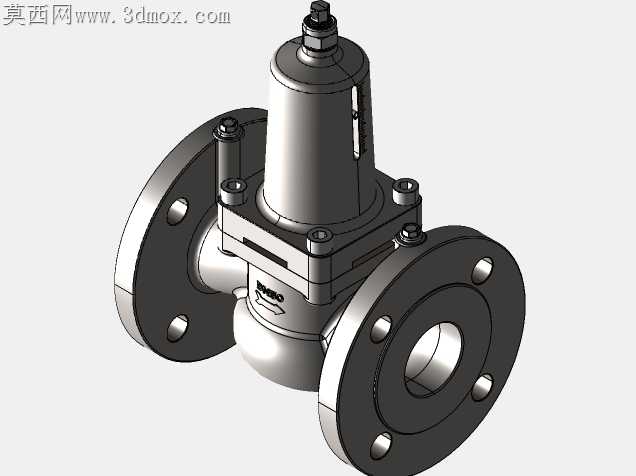

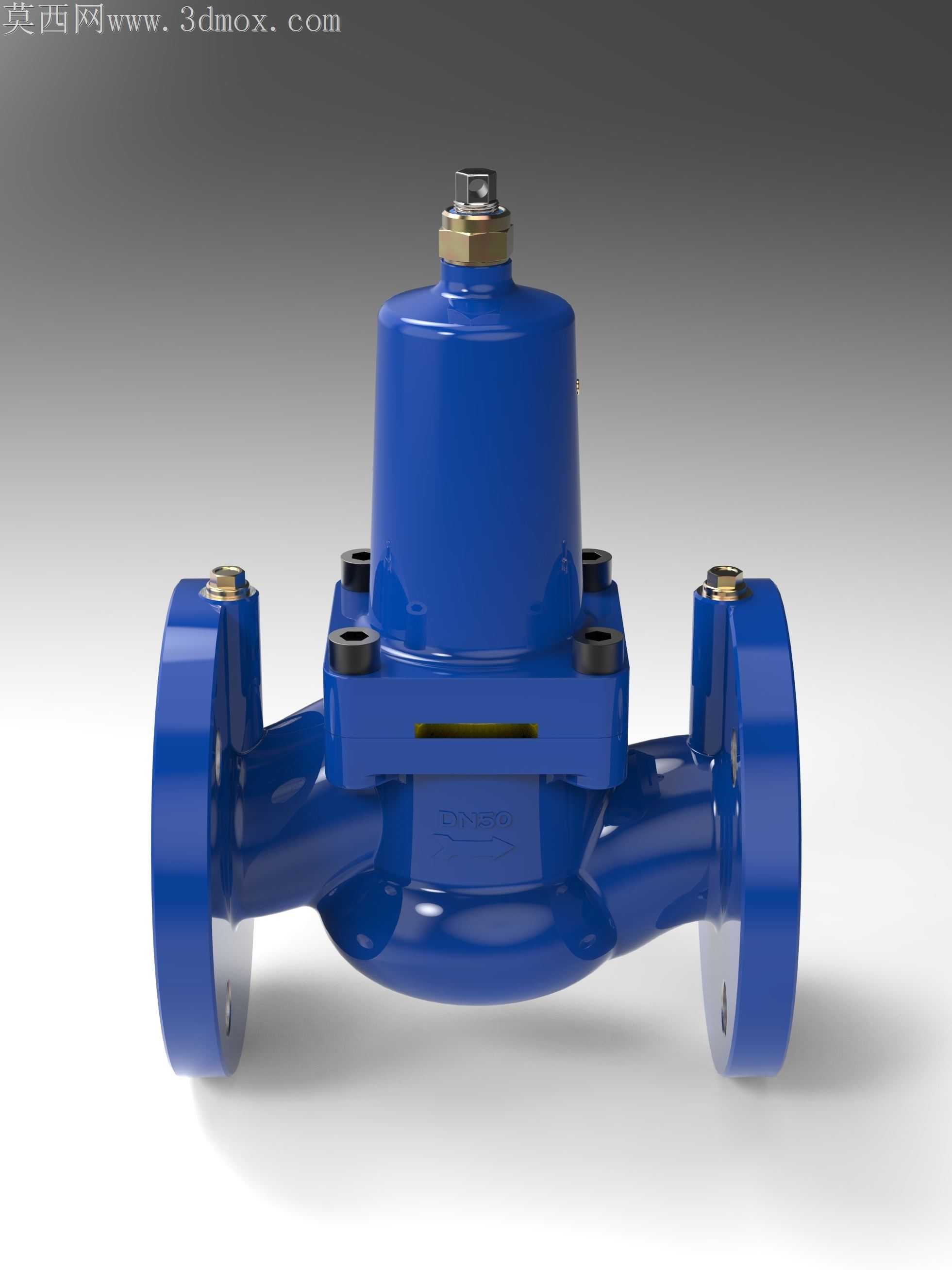

法兰连接端的尺寸完全按PN16的法兰标准做的，两个螺栓孔的位置、法兰密封面的水线都没落下，甚至连法兰端面的倒角都做了1×45度，和实际加工出来的零件一致。上下阀盖和阀体连接的四个小螺栓，特意做了内六角圆柱头的样式，螺栓孔做了沉孔，装配的时候螺栓头能完全沉进去不会凸出来。

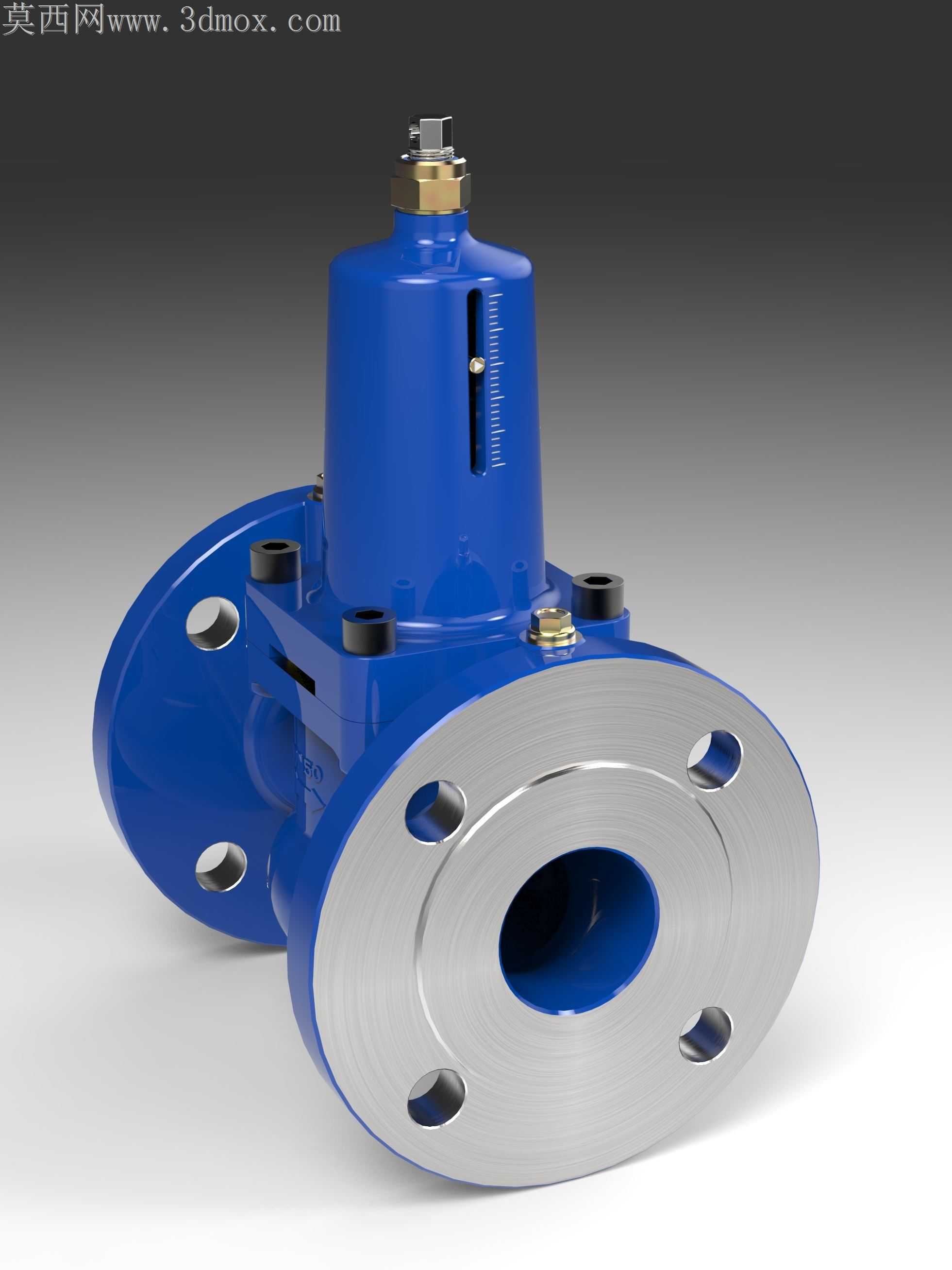

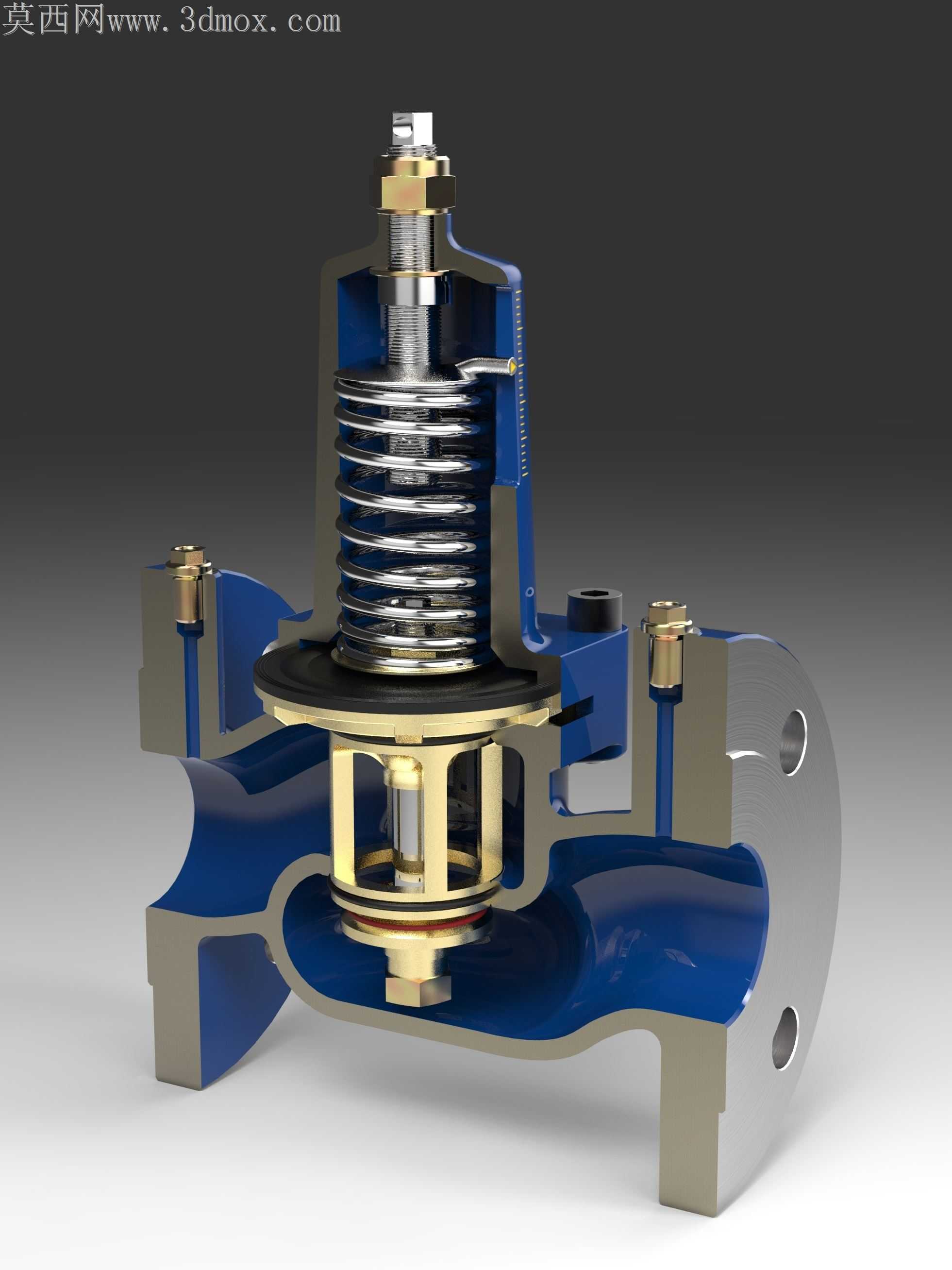

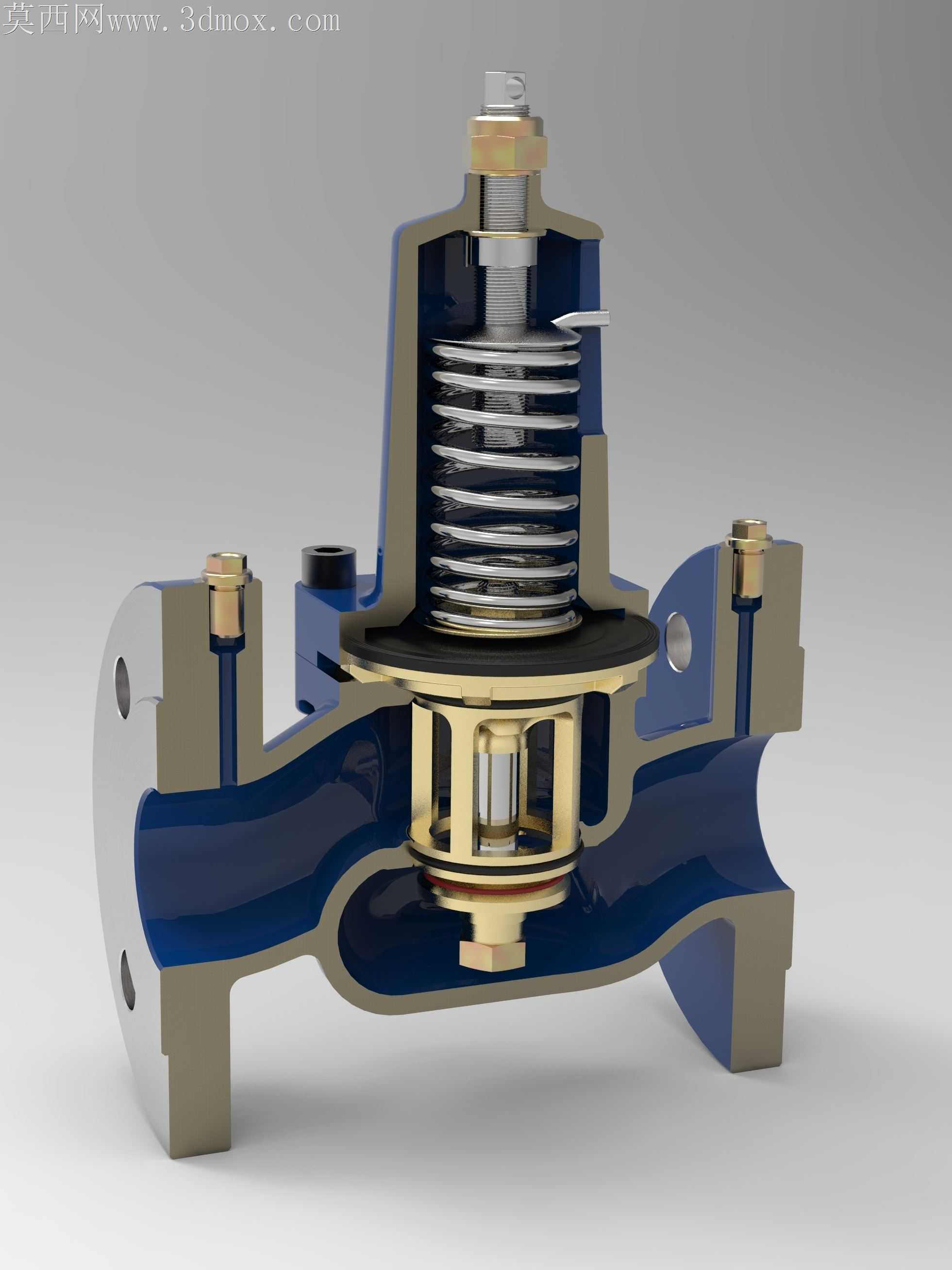

渲染的时候给阀体内部流道部分选了亮蓝色的涂装材质，金属加工面比如法兰端面、阀杆、弹簧都用了磨砂金属材质，密封件、膜片用了哑光橡胶的质感，剖切的断面特意做了浅灰色的剖切面效果，把内部的零件层次拉开，不会混在一起。打光的时候用了侧上方的主光加底部的补光，把弹簧的螺旋间隙、阀瓣和阀座的配合位置都打亮，能清楚看到阀瓣上下移动的时候怎么改变流道通径实现减压。

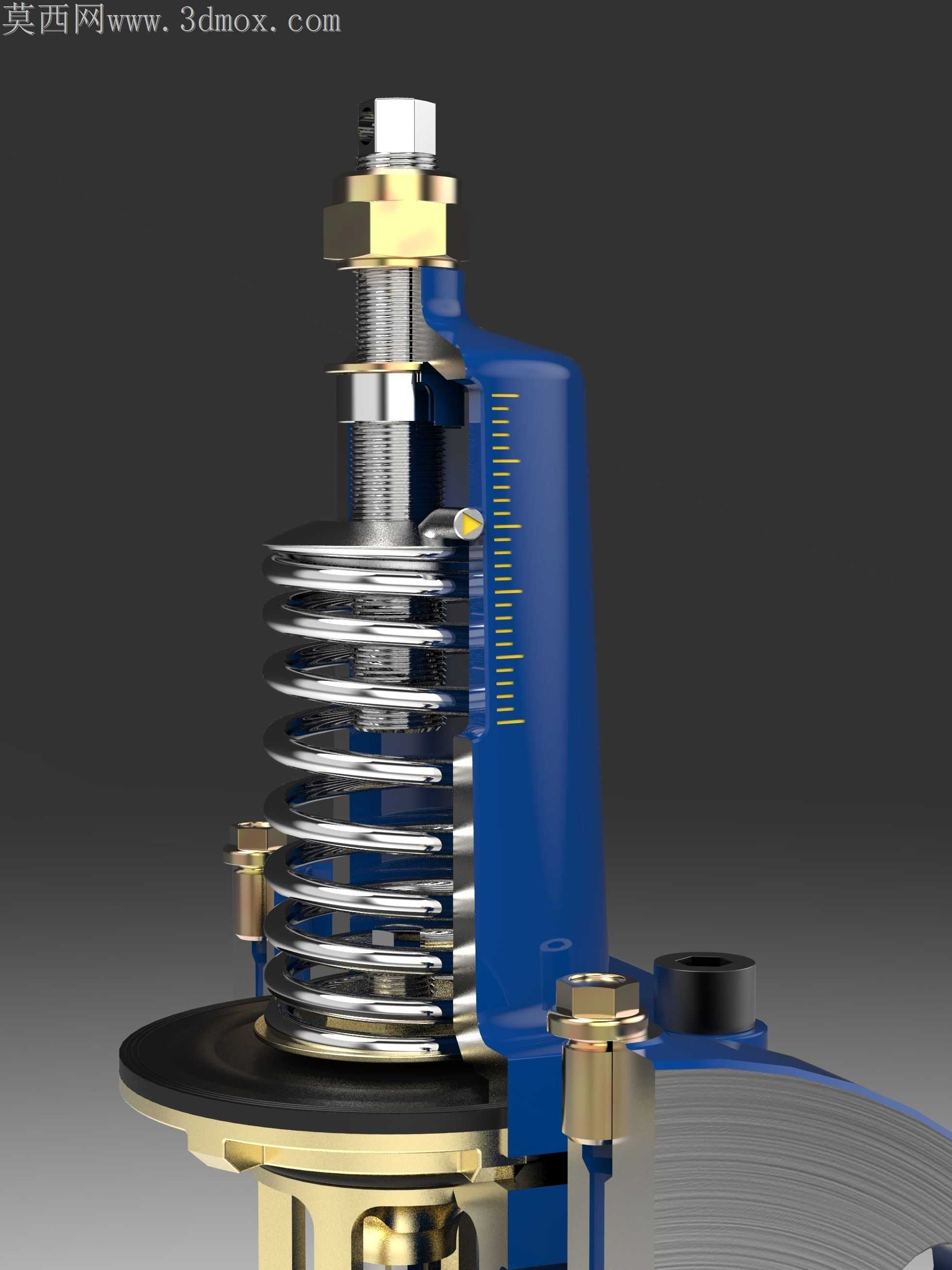

做这个模型的时候特意没加多余的装饰特征，所有结构都是实际生产里会用到的，比如上阀盖顶部的调节螺杆，做了细牙螺纹的结构，还有锁紧螺母的细节，拧动螺杆就能调整弹簧预紧力改变出口压力，这些细节都做了可动的配合关系，不是死结构。甚至连阀体内腔的铸造圆角都没省略，毕竟实际铸件不可能有尖锐内角，这些细节加上之后，整个模型不管是用来做教学演示，还是做产品结构验证都能用，不是只能看外观的花架子。
