石油天然气井口采油生产树装置

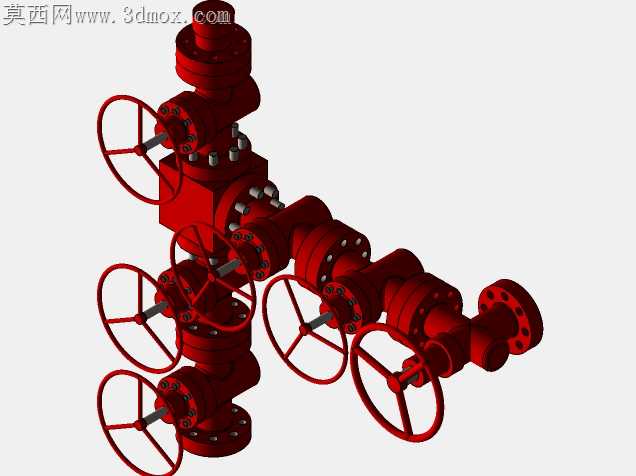

本模型采用SolidWorks进行全参数化三维建模，整体还原井口采油生产树的完整结构与装配关系，建模过程严格遵循石油井口设备的实际尺寸比例与装配逻辑，对每一处连接法兰、阀组结构、手轮操作件都进行了精细化的特征构建，保证模型的结构合理性与装配可实现性。模型整体采用统一的红色金属漆面材质进行渲染表现，还原工业现场采气采油井口装置的真实外观质感，金属漆面设置了合适的粗糙度与反光参数，既体现金属构件的厚重工业质感，也避免过度反光造成的结构展示不清问题。结构设计上，模型完整呈现了生产树的多通阀体主体、多组手动闸阀、法兰连接端口的布局：垂直方向设置三组带手轮的控制阀组，侧向延伸的管路上同样布置对应控制阀件，所有手轮都保留了轮辐式的操作结构，法兰端面还原了螺栓连接的凸缘结构，清晰区分出用于管路对接的法兰端口、可连接压力表的预留端口以及封堵端口的不同结构特征。设计思路围绕井口生产树的核心功能展开，即实现井下产出流体的控制、导流与压力调节，建模时优先保证阀组布局的合理性，让各阀门的操作空间、管路走向都符合现场实际工况，既满足三维展示的直观性，也可用于井口设备结构认知、装配教学的参考素材。模型在细节处理上，对阀体的铸造过渡圆角、法兰的密封面结构、手轮与阀杆的连接部位都做了对应的特征处理，没有出现结构缺失或者干涉的问题，整体装配层级清晰，各零部件可单独拆分查看，能够直观展现采油树从主通径到侧通径的流体走向逻辑，还原这类井口设备通过多组阀门配合实现流体开关、流量调节、压力监测的功能结构。
