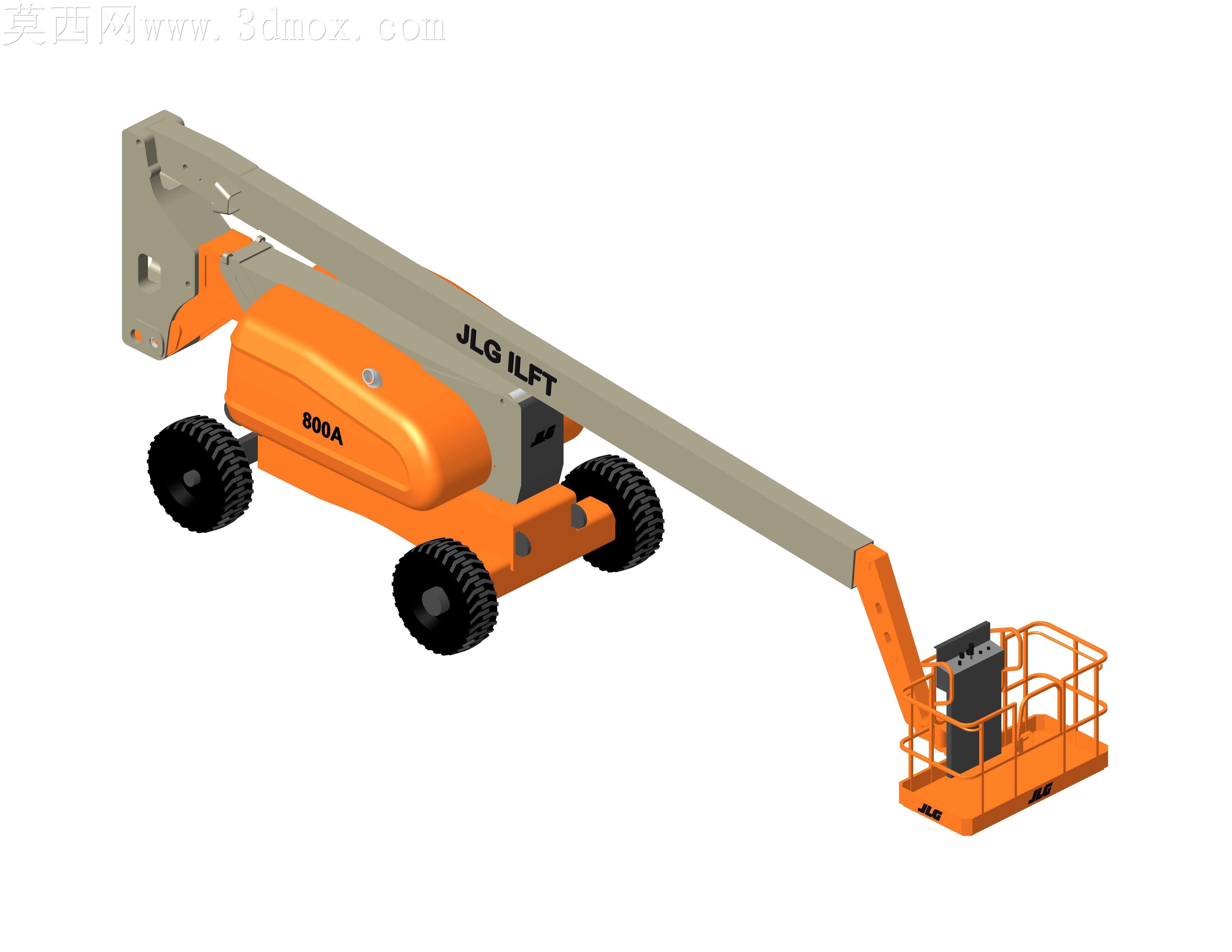

JLG800A铰接臂高空作业升降平台

做这个铰接臂升降平台模型的时候，最先卡壳的是臂架的铰接转动逻辑，一开始把每节臂的旋转轴位置定偏了20mm，拖动运动模拟的时候两节臂直接穿模，后来对照实车的铰点位置反复调整，把每段臂的连接耳板厚度、轴孔同轴度都卡到0.1mm的公差，才让整个臂架从收拢到完全伸展的过程没有干涉。臂架的长直曲面一开始用普通拉伸做出来棱线太生硬，毕竟实车的臂是高强度钢压型的圆角矩形截面，特意把四个边角的R角做了渐变处理，靠近转台的根部R角更大，往前端作业篮方向慢慢收小，既符合实际的受力结构，渲染出来的光影过渡也不会出现生硬的折痕。作业篮部分一开始想把护栏做成整根弯管，后来考虑到实际加工是分段焊接的，特意在护栏的转角处加了焊接小凸台，底板的防滑纹也没直接用贴图，而是做了浅压花的实体纹理，近距离看不会有假贴图的漂浮感。轮胎部分没偷懒用通用轮胎模型，对照JLG原厂的越野胎花纹，把胎面的块状花纹、胎侧的字体标识都做了浅浮雕处理，轮辋的螺栓孔位置也和实车一一对应，转起来的时候不会有错位的违和感。转台和下车架的连接位置，特意做了内藏式的回转支承结构，不是简单的两个圆盘叠在一起，能看到外圈的固定螺栓、内圈的齿圈细节，虽然平时渲染角度看不到这些内部结构，但做装配约束的时候能让整个转台的旋转更符合真实机械逻辑。材质调试的时候，车身的橙色漆没直接用亮面塑料材质，加了细微的金属颗粒质感，粗糙度调到0.25，模拟工程设备的耐磨漆面效果，臂架的浅灰色部分做了轻微的磨砂质感，和车身漆面形成质感区分，作业篮的橙色比车身稍深一点，因为长期站人作业会有磨损，特意加了极淡的做旧痕迹，不会像玩具一样崭新得假。整个模型的配合间隙都留了实际装配的余量，臂架和耳板之间留了0.3mm的间隙，轮胎和轮拱之间留了足够的跳动空间，哪怕后续做运动仿真模拟场地颠簸，也不会出现部件卡滞的问题。做这个模型最在意的是实用性，不管是做高空作业场景的动画演示，还是做实训教学的结构拆解，每个部件都能单独拆分，不用重新破面拆件，铰接点的约束都提前做好，拖进软件就能直接做动作模拟，省掉后续二次调整的麻烦。
