帕萨盖罗斯1500公斤载重电梯结构设计

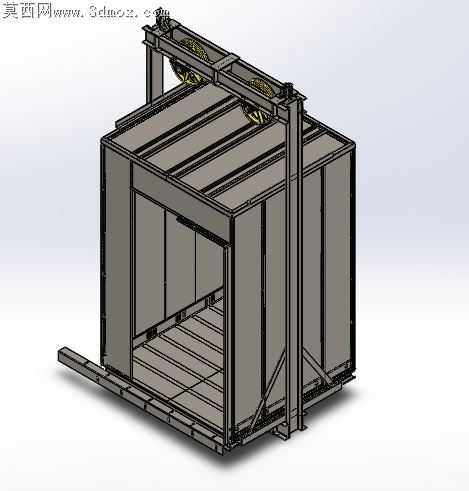

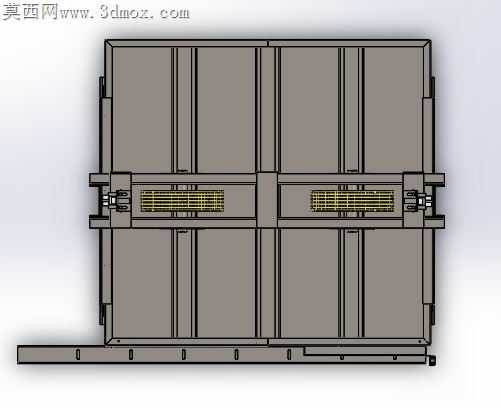

本模型为1500公斤载重规格的帕萨盖罗斯电梯完整结构三维设计成果，建模过程严格遵循电梯行业结构设计规范，以等比例参数化建模方式还原实体设备的真实尺寸比例，所有结构部件均按照实际装配逻辑完成配合约束，无干涉错位、比例失真问题。模型整体采用金属质感哑光灰材质渲染，还原电梯轿厢、支撑框架的冷轧钢板材质特性，顶部曳引轮组件做了分色处理，清晰区分轮体、轴承、支撑架的不同材质属性，渲染光影采用柔和环境光搭配定向补光，完整呈现结构的拼接缝隙、加强筋布局、型材拼接的细节特征，整体视觉效果贴近实际工业设备的真实质感。结构层面，模型完整还原了电梯的核心组成部分：底部为带导向滑槽的轿厢底架，底架铺设防滑承载底板，边缘设置防撞限位结构；轿厢主体采用模块化壁板拼接设计，壁板背部设置纵横交错的加强筋结构，保障1500公斤额定载重下的结构强度，轿厢入口预留轿门安装位，侧壁设置与导轨配合的导向支架安装位；顶部为承重上梁结构，对称布置两组曳引轮组件，配套设置钢丝绳导向槽、曳引机安装基座，上梁与轿厢立柱采用高强度螺栓连接结构，立柱与底架之间设置斜向加强撑，分散承重载荷避免结构形变；侧边设置竖向导轨立柱，还原电梯运行的导向轨道结构，轨道与轿厢导向件的配合间隙按照实际运行公差设置，还原真实的装配关系。设计思路上，本模型围绕中载重载货电梯的实用需求展开，优先保障结构承重合理性，所有受力节点均做了加强处理，摒弃冗余装饰结构，完整呈现电梯核心机械结构的装配逻辑，可用于电梯结构原理教学、载货电梯方案设计参考、非标电梯改造的结构验证，模型包含完整的部件层级划分，每个结构件均可单独编辑调整参数，方便后续根据不同载重需求、井道尺寸做适配修改。
