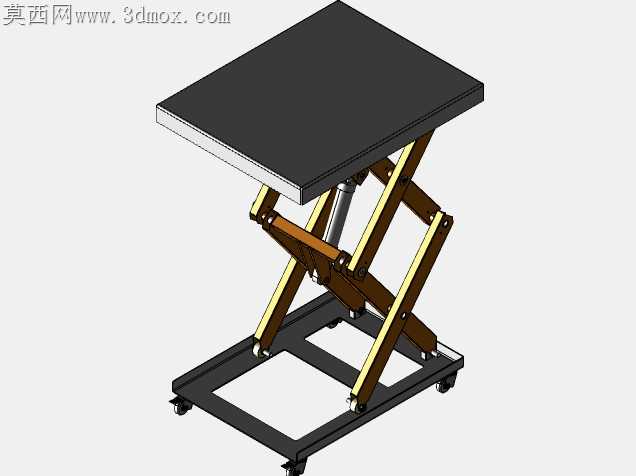

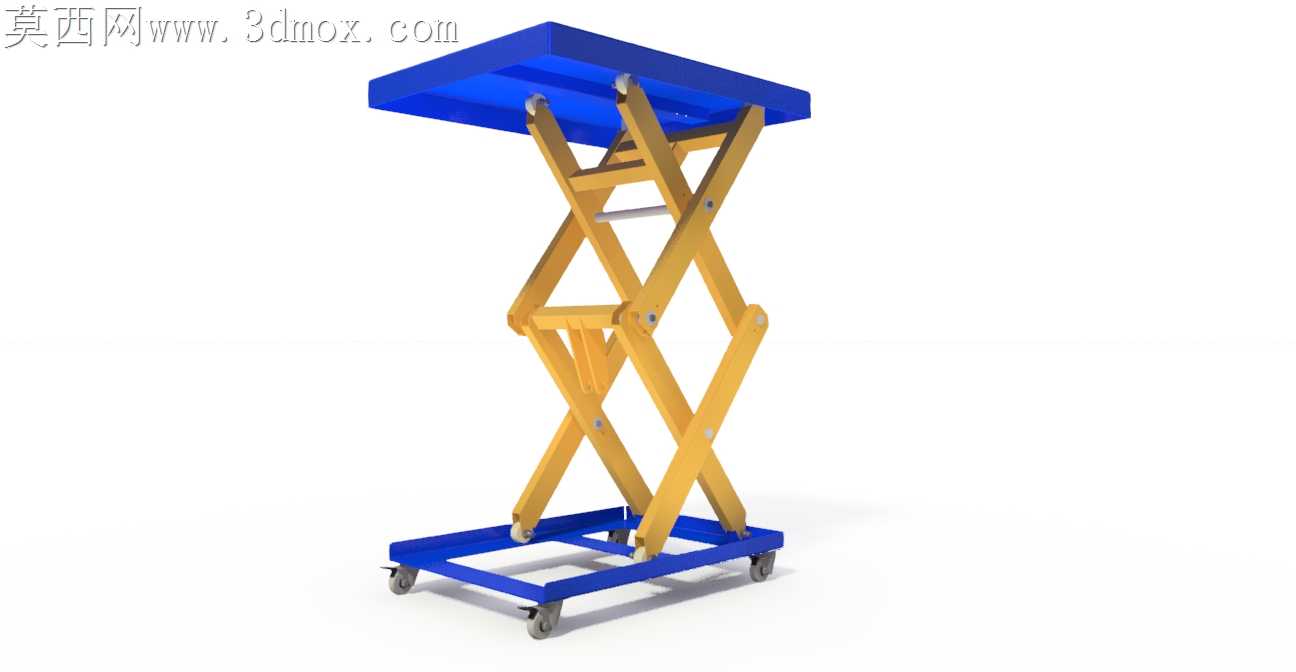

移动式双层剪叉液压升降作业平台

车间内短距离转运重载工件时，普通固定升降台无法适配多工位流转需求，单剪叉结构在升至高位时侧向摆幅超差的问题长期困扰一线装配班组，这款双层剪叉结构的移动升降台，从加工适配角度做了多处针对性的细节打磨。底部框架采用矩形钢管拼焊成型，焊接前预先在胎具上预留0.2mm的焊接收缩余量，避免焊后四个脚轮安装面出现平面度超差，导致推行时出现卡滞、晃动问题。脚轮选用带刹车的万向轮，安装座与底框的连接位置额外加焊了3mm厚的加强衬板，承载1.2吨额定载荷时不会出现安装座撕裂的隐患。双层剪臂的铰接孔采用镗床一次装夹加工完成，同轴度控制在0.05mm以内，每处铰接位都预留了铜套安装间隙，避免长期往复举升出现销轴磨损后剪臂卡滞。上下两层剪臂的交叉铰接点做了偏心衬套设计，装配时可以通过转动衬套调整剪臂的开合阻尼，避免举升过程中出现两段剪臂动作不同步的顿挫感。顶部台面边缘做了15mm高的围边结构，放置工件时不会因为平台升降的惯性出现滑落，台面底部与剪臂连接的铰接座采用沉头螺栓固定，螺栓头完全沉入座体内部，不会突出台面刮伤工件表面。剪臂与底框、台面连接的滑动副位置，特意在滑槽内镶嵌了自润滑尼龙垫块，不需要频繁加注润滑脂就能保持顺畅滑动，也避免金属直接摩擦产生的铁屑污染车间地面。目前结构预留了液压支架的安装位，后续加装液压油缸后，举升过程的力传导路径更顺畅，不会出现单侧受力偏载的问题。所有结构件的折弯圆角都做了R3的倒角处理，没有尖锐的焊渣、飞边，车间操作人员调整平台位置时不会被划伤。底框的四个角位置预留了液压管路的走线卡槽，后续安装液压系统时管路可以沿着卡槽排布，不会被剪臂夹破，也不会外露勾挂周边的工件、线缆。剪臂的型材选用壁厚4mm的矩形管，相比同承载的单剪叉结构，双层剪臂收拢后的整体高度更低，适合在层高有限的车间内穿行，也能放进普通工具柜旁的闲置空间存放。每处铰接销轴的端部都做了开口销防脱结构，长期震动工况下销轴不会窜出脱落，避免升降过程中出现结构失稳的风险。台面表面做了防滑压花处理，放置表面光滑的钣金工件时，举升过程中不会出现滑移错位。
