SPEED挑战用快速弹射锁固机构

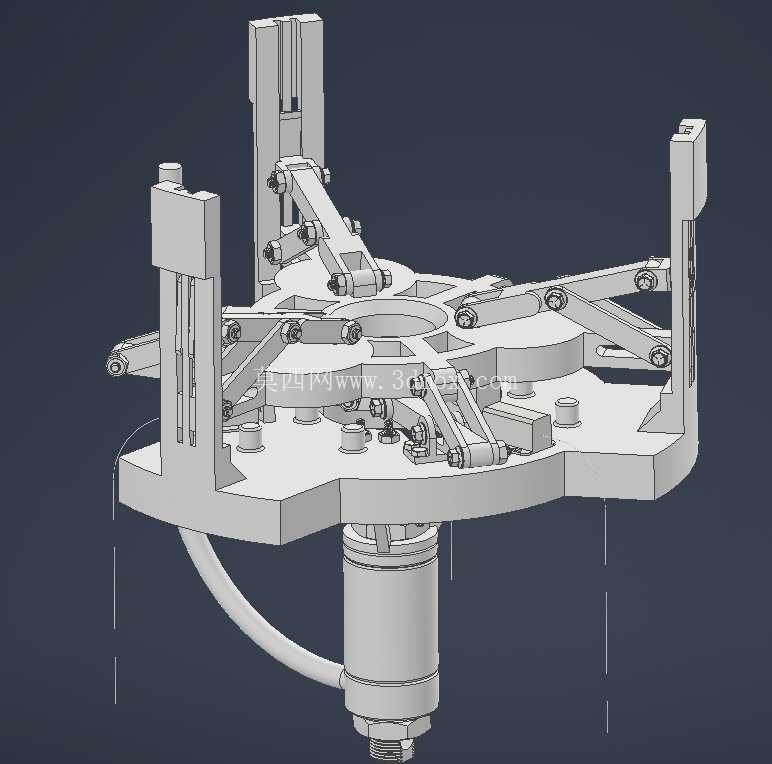

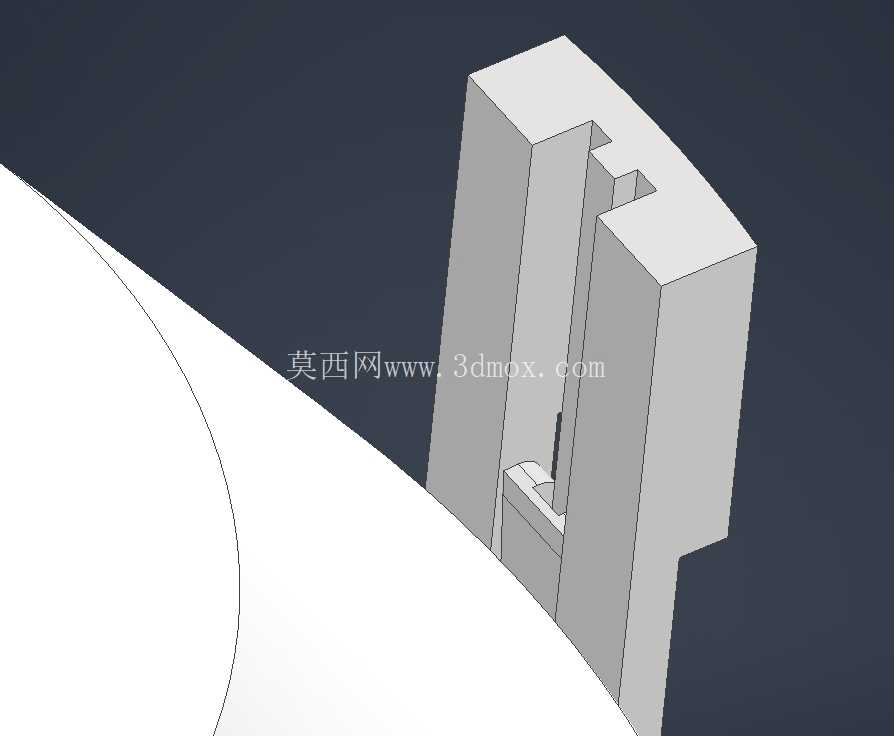

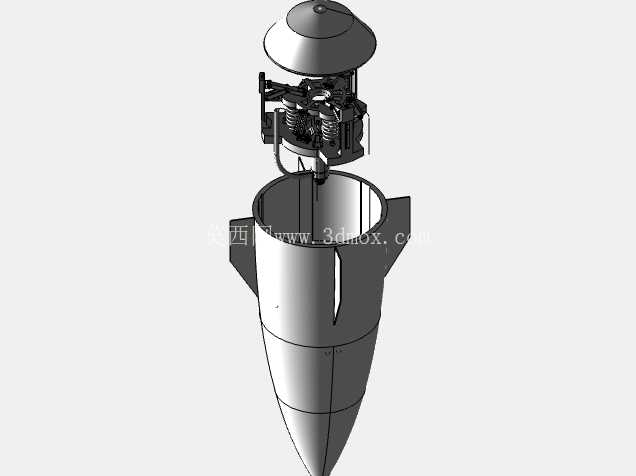

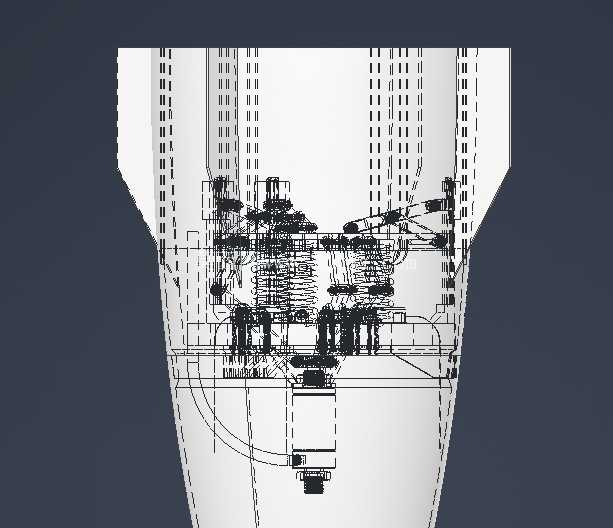

　　该弹射机构主要面向SPEED挑战类胶囊弹射测试场景设计，核心解决测试过程中弹射响应慢、锁固可靠性不足、重复加载效率低的实际工程问题，整体结构围绕静态底座、发射极板、蓄能弹簧组、杠杆传动组件、单向活塞驱动单元、磁力锁止模块、周向导轨几部分搭建。从安装边界来看，整体采用圆形气缸通用安装接口，适配1-1/2英寸缸径、1/2英寸冲程的标准气动驱动单元，空气延伸接口可兼容常规气动管路布局，安装座预留角度调节余量，可根据测试胶囊的规格调整安装座偏转角度，适配不同外形尺寸的测试件装夹需求，侧面锁块可直接卡紧胶囊侧壁，无需额外定制夹具即可完成装夹，降低测试前的准备工作量。

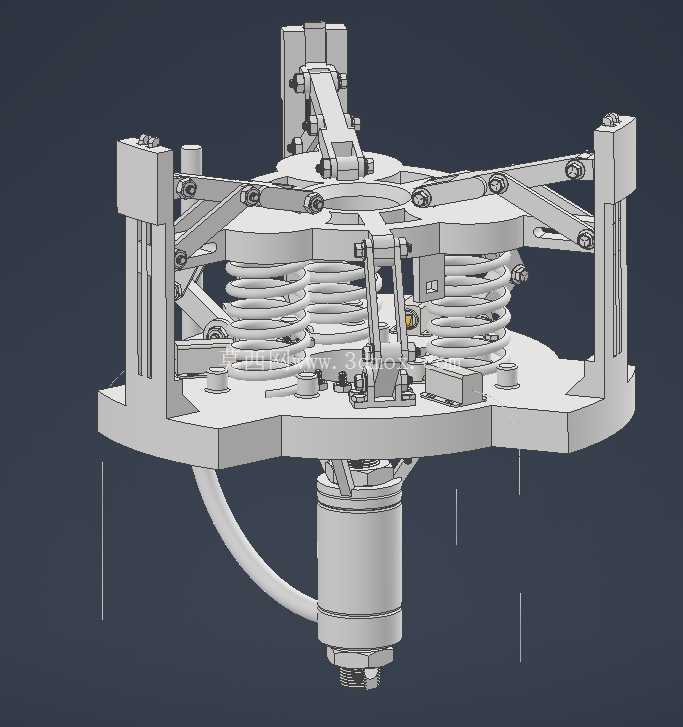

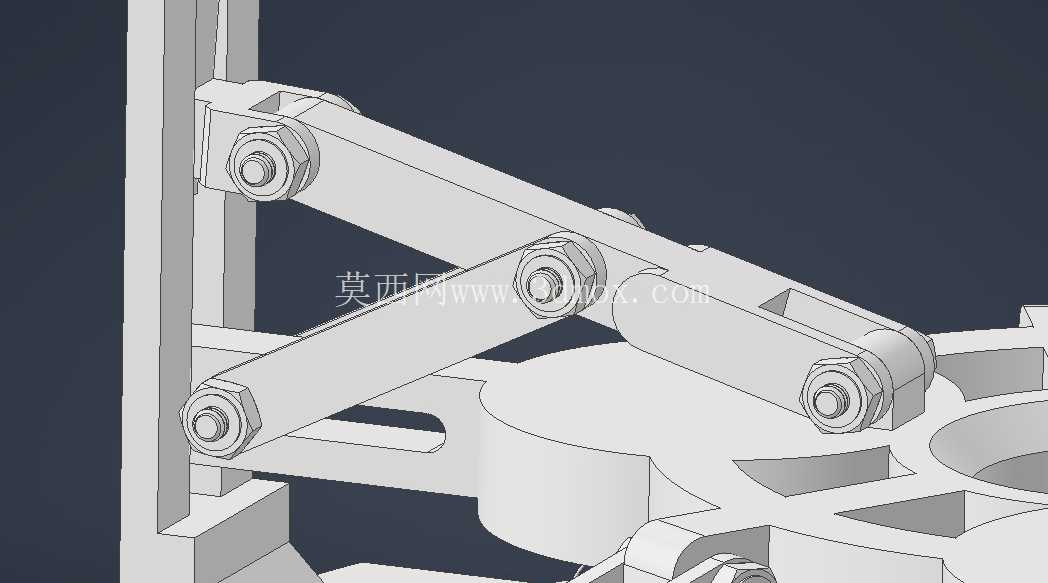

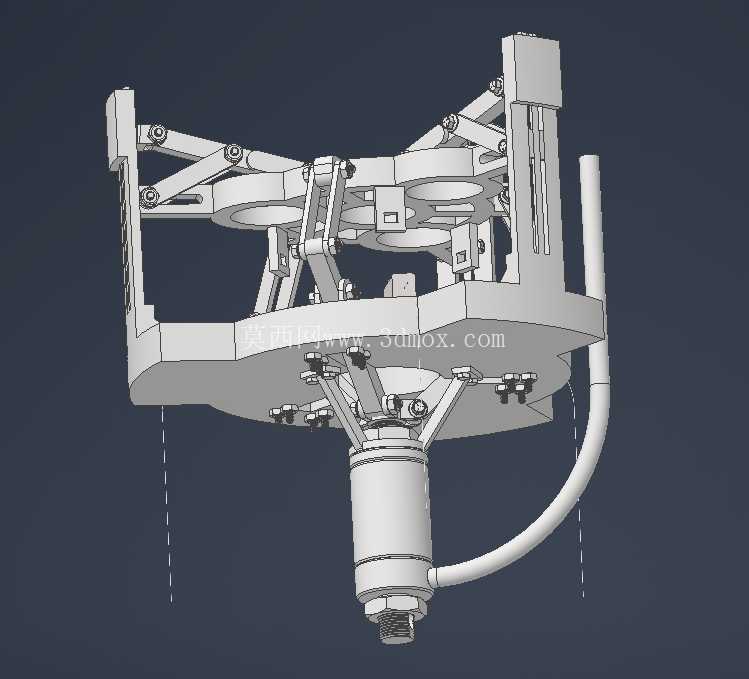

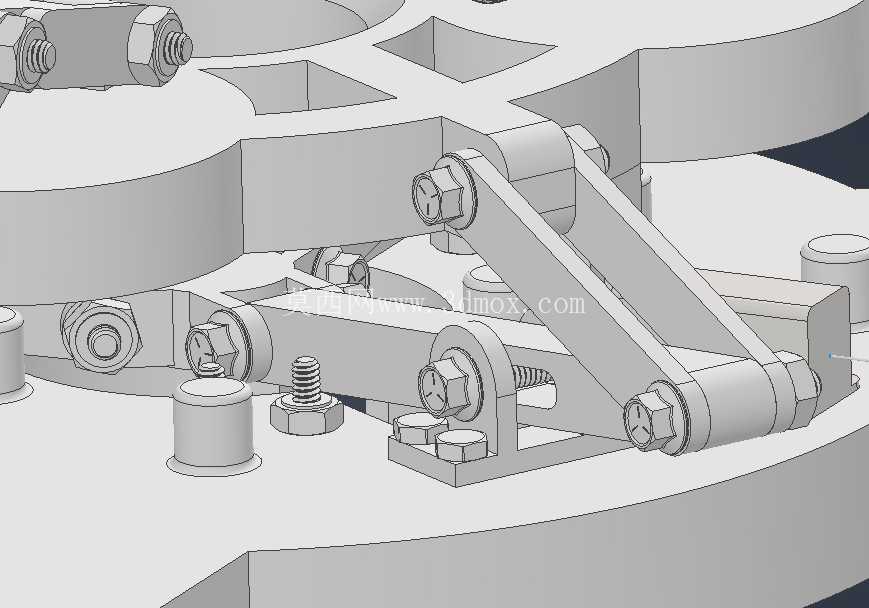

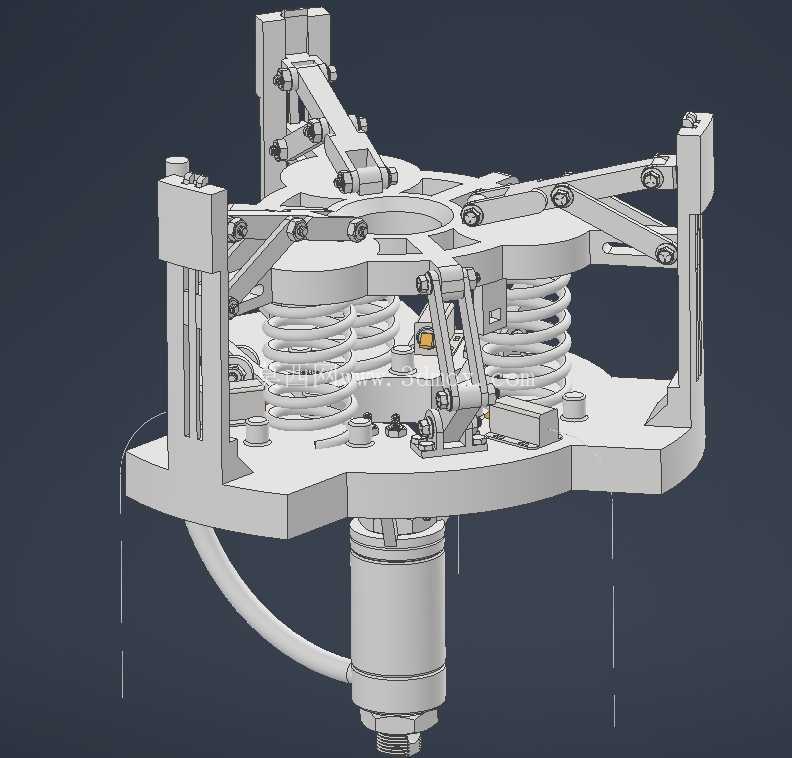

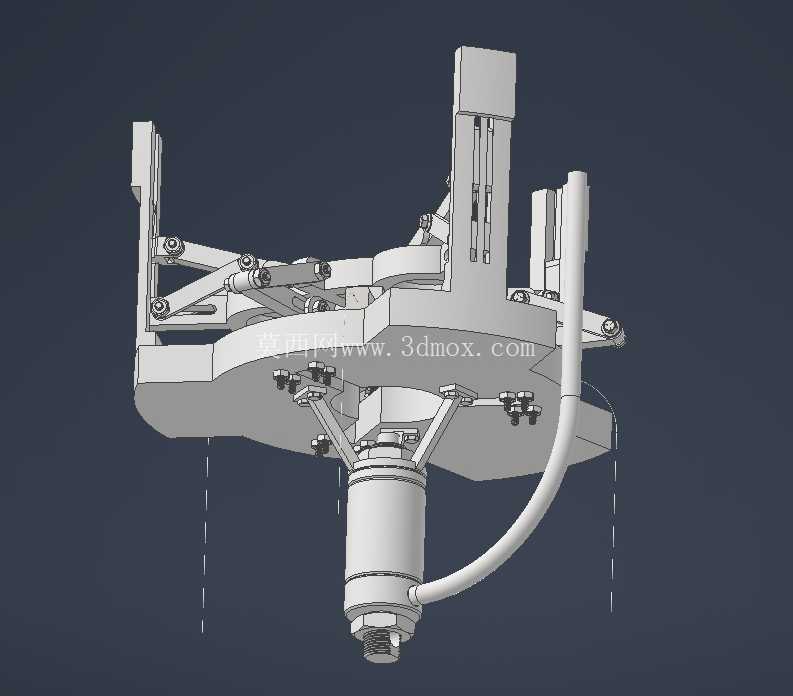

　　功能实现层面，机构采用三组弹簧作为蓄能核心，弹簧可承受数百磅级压缩载荷，蓄能过程中可将发射极板压缩至静态底座位置，弹簧蓄能产生的反力可抵消弹射瞬间的尾流扰动，避免发射极板在第一级后座位置出现徘徊，保证弹射动作的干脆性。驱动链路采用单向活塞连接轮毂，轮毂同步铰接三组杠杆机构，杠杆末端与极板下拉点位铰接，气动压力输入时活塞推动轮毂位移，通过杠杆放大作用力将极板向下拉动，输入气压越高，可拉动的弹射负载重量上限越大，适配不同重量规格的测试件弹射需求。

　　锁止逻辑采用三道磁力锁作为核心锁止部件，当活塞充压到位达到预设压力值时，磁力锁自动锁止发射极板，此时可撤除压缩机输入压力，单向活塞自动回缩，发射极板保持加载锁止状态，该设计可让机构在加载压缩前就完成测试件预装，避免加压过程中测试件移位引发的安全隐患。触发环节采用电信号控制，磁力锁通过28AWG电线连接触发回路，触发时向锁发送5V脉冲信号即可瞬间解锁，极板沿周向三根导轨做线性顶出动作，保证弹射轨迹的直线度，不会出现偏摆卡滞。当极板运动到顶部行程终点时，底座上的手动锁与手动塞子接触触发，完成胶囊固定端的释放，该锁止机构结构简单，无需额外电气元件即可适配不同外形的测试胶囊，锁止可靠性高，解锁瞬间胶囊可获得极高的初始弹出速度。

　　结构选材方面，受力较大的杠杆、下拉板等零件采用钢制设计，可承受大应力反复加载，其余非受力零件可采用3D打印件制作，在保证结构可靠性的前提下降低制造成本，加工工艺适配常规机加与增材制造流程，无需特殊工艺即可完成制作。设计阶段未引入零件公差、材料性能的精确校核，属于概念验证阶段的结构方案，核心是验证弹簧蓄能+杠杆传动+磁力锁止的弹射逻辑可行性，可作为同类快速弹射装置的结构设计参考，也可直接用于原理验证样机的搭建，测试过程中可通过调整弹簧刚度、输入气压值匹配不同弹射初速的需求，重复加载时无需拆解机构即可完成测试件更换与弹簧重新蓄能，相比传统弹射结构测试效率提升明显，周向导轨的线性导向设计可保证多次弹射的轨迹一致性，降低测试数据的离散度。
