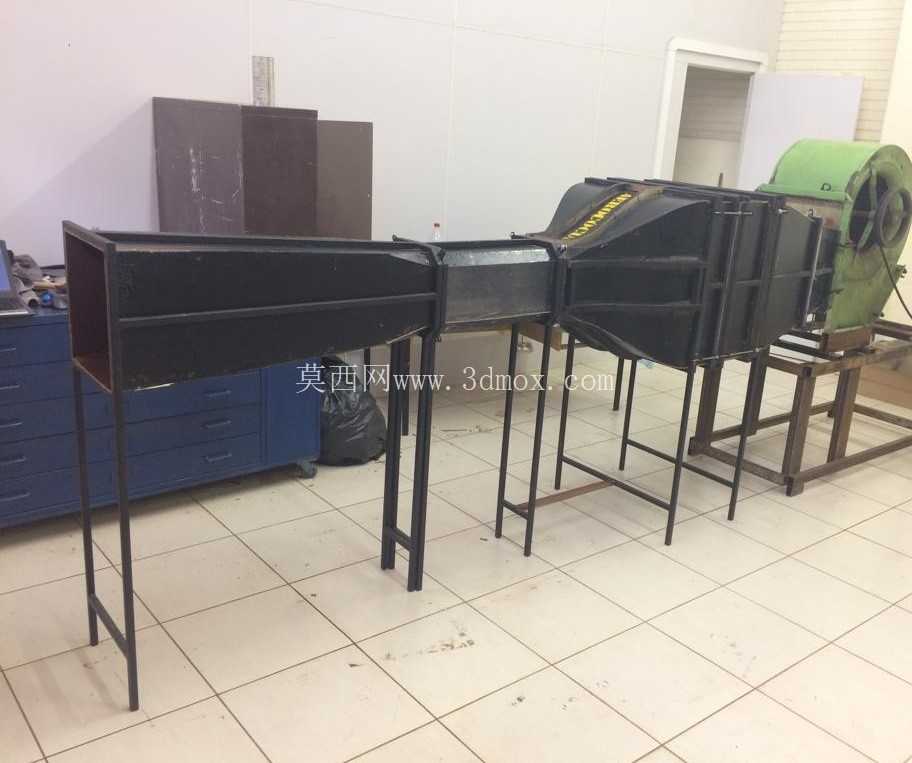

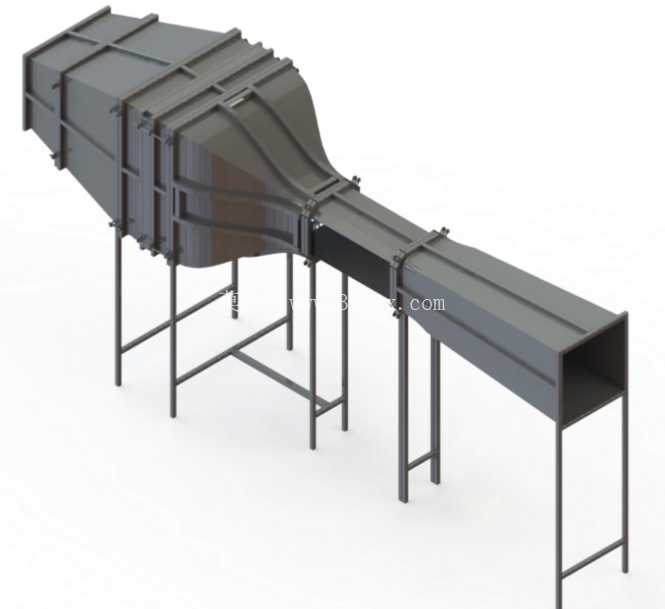

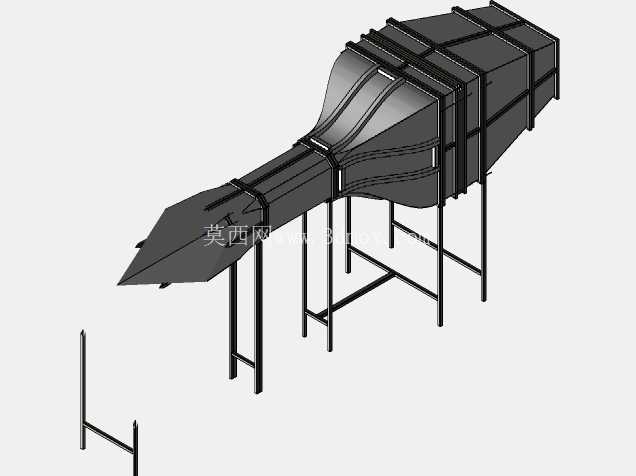

带支架支撑结构的鼓风机风洞装置

这套带支架的风洞结构，核心服务于气流特性验证类实验场景，在风机性能校准、小型构件气动阻力测试、风道流场均匀性校验环节都能发挥作用。不同于大型敞开式风洞的大占地设计，这套装置采用分段式封闭风道结构，从进气段的渐扩腔体过渡到稳流段的等径直腔，再到测试段的方形开口，每一段的截面变化都经过流场仿真校核，避免截面突变带来的局部涡流干扰测试数据。

从结构设计逻辑来看，进气端的渐扩段采用大圆角过渡折弯成型，侧壁通过加强筋做刚性加固，避免风机运行时的气流脉动引发腔体壁面共振，段与段之间采用法兰边加螺栓锁紧的连接方式，接缝处预留密封垫安装槽，保证整个风道在运行时的气密性，减少漏风带来的风压损失。下方的支撑支架采用方管焊接成型，支架腿的高度根据测试段的操作高度做了适配，保证测试段中心高度与常规实验台架的操作高度匹配，支架横撑做了交叉加固，抵消风道纵向的重量负载同时，也能削弱风机运行传递过来的振动，避免支架出现晃动偏移。

安装边界上，整套装置的水平投影长度适配常规中小型实验室的场地空间，支架底部预留地脚螺栓安装孔，可以直接固定在水泥地面或者钢制实验平台上，不需要额外做复杂的地基处理。风道各分段的连接法兰采用统一的螺栓孔位设计，后期如果需要调整测试段长度、更换不同截面的测试腔体，只需要拆卸对应段的连接螺栓即可完成改装，不需要整体拆解整套结构。

功能层面，这套风洞结构可以配合不同功率的鼓风机实现不同风速区间的流场环境搭建，稳流段内部可以加装整流格栅、阻尼网等配件，进一步优化进入测试段的气流均匀度，降低湍流度对测试结果的影响。腔体壁面预留了传感器安装位，可以直接安装风压传感器、风速传感器、温度传感器等检测元件，不需要后期在壁面打孔破坏结构完整性。

从结构细节来看，风道的壁厚选择兼顾了刚性要求和整体重量控制，既不会因为壁面过薄在负压工况下出现吸瘪变形，也不会因为壁厚过大增加整体重量给安装搬运带来负担。支架的支腿底部可以加装可调脚杯，在地面不平整的安装场景下，可以通过调整脚杯高度保证整个风道的水平度，避免因为风道倾斜导致内部流场出现偏流。各段风道的折弯处都做了圆角处理，减少直角位置的气流滞止区，降低风道内部的沿程阻力损失，提升风机的运行效率。

在实际使用场景中，这类中小型风洞除了用于机械专业的教学实验外，也可以用于小型工业零部件的通风散热测试、风道构件的阻力系数标定，甚至可以配合发烟装置做流场可视化实验，观察不同构件周边的气流流动状态。整套结构的模块化设计也方便运输转运，拆分后的单段风道可以通过常规货梯搬运，不需要大型吊装设备，适合在不同实验场地之间转移使用。
