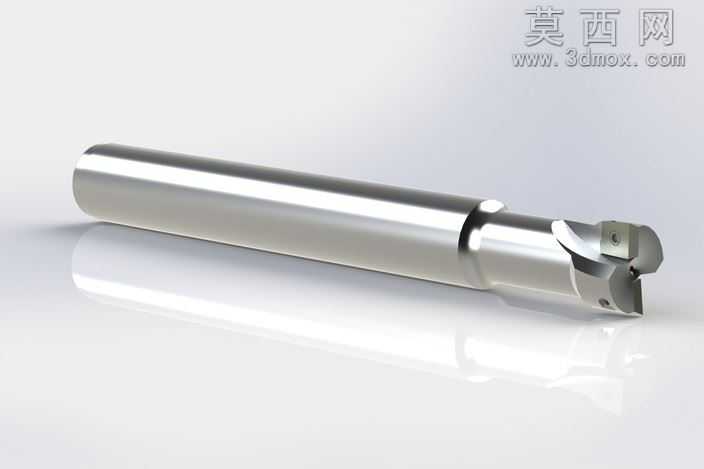

可转位立装铣削刀具三维建模作品

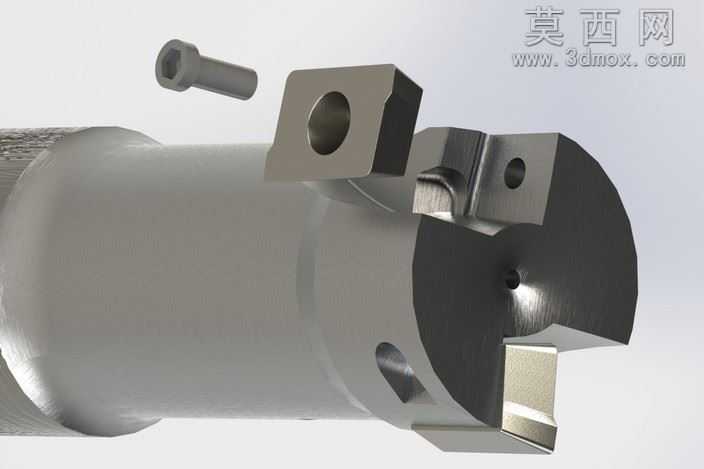

本作品为机加工领域常用的可转位立装铣削刀具三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械加工刀具的实际生产设计规范，还原真实刀具的结构比例与装配逻辑。建模初期首先梳理铣削刀具的核心结构组成，将整体拆分为圆柱形夹持刀柄、刀体连接段、切削刀头、可转位刀片、刀片锁紧组件几个独立模块，按照实际加工刀具的尺寸公差标准设定各部分的参数比例，确保刀柄直径、刀体长度、切削刃伸出长度的比例符合常规数控铣削加工的使用需求。建模过程中针对刀柄部分采用回转体建模逻辑，通过草图绘制刀柄的截面轮廓，添加倒角、退刀槽等细节结构后执行回转命令生成基础实体，同时还原刀柄表面的高精度磨削质感，保证圆柱面的同轴度参数符合实际装夹要求。针对刀头部分，重点还原刀体的排屑槽结构，通过螺旋扫描命令切削出符合排屑角度的槽体结构，确保槽体的倾斜角度、圆弧过渡面完全匹配真实铣刀的排屑设计，避免加工过程中出现切屑堆积的问题。可转位刀片的建模严格遵循标准硬质合金刀片的外形参数，还原刀片的切削刃角度、定位缺口结构，同时通过装配约束将刀片精准固定在刀座位置，添加锁紧螺钉的细节结构，还原真实刀具的刀片快换结构逻辑。材质渲染阶段，针对刀柄与刀体部分赋予硬质合金高速钢的金属材质，调整材质的反射率、粗糙度参数，还原刀具表面经过精磨处理的亮面金属质感，针对切削刀片部分赋予超细晶粒硬质合金的材质效果，微调材质的色泽与反光度区分刀体与刀片的材质差异，同时在场景中添加柔光反射环境，模拟工业产品渲染的展示效果，突出刀具各部分的结构细节与金属质感。整体建模过程严格校验各部件的装配干涉情况，确保所有连接位置的配合关系符合实际机械装配要求，既还原了铣削刀具的外观形态，也完整复现了刀具内部的装配结构与功能设计逻辑，可用于数控加工教学、刀具结构展示、机加工场景搭建等多种用途。
