Extra300特技飞机曲面造型三维设计

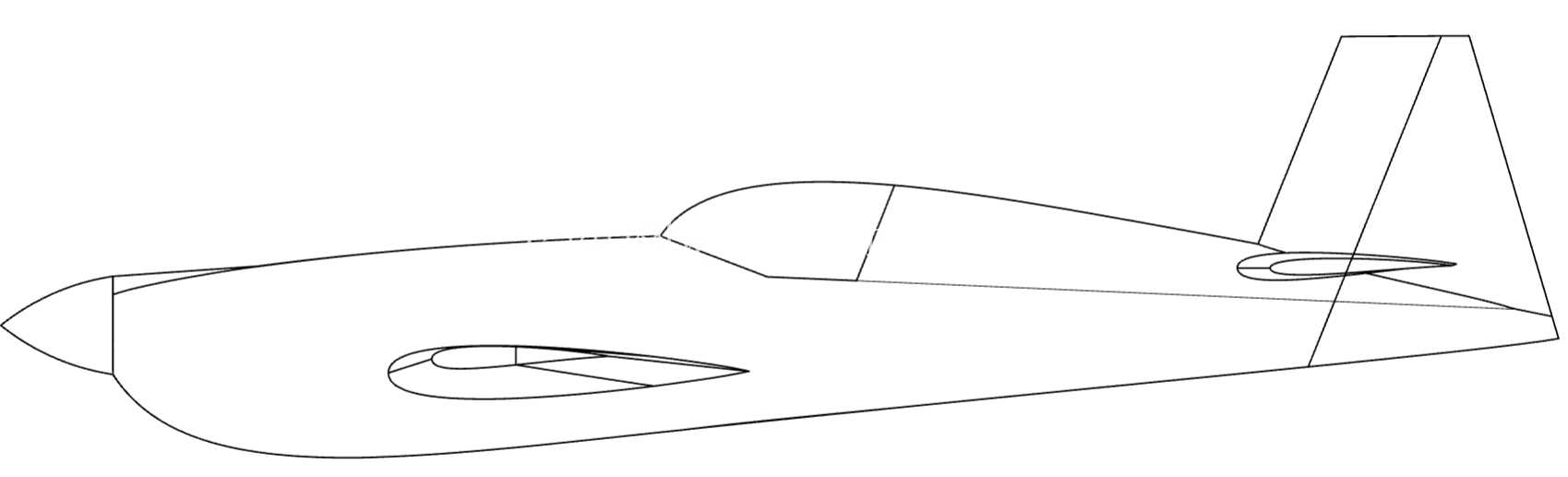

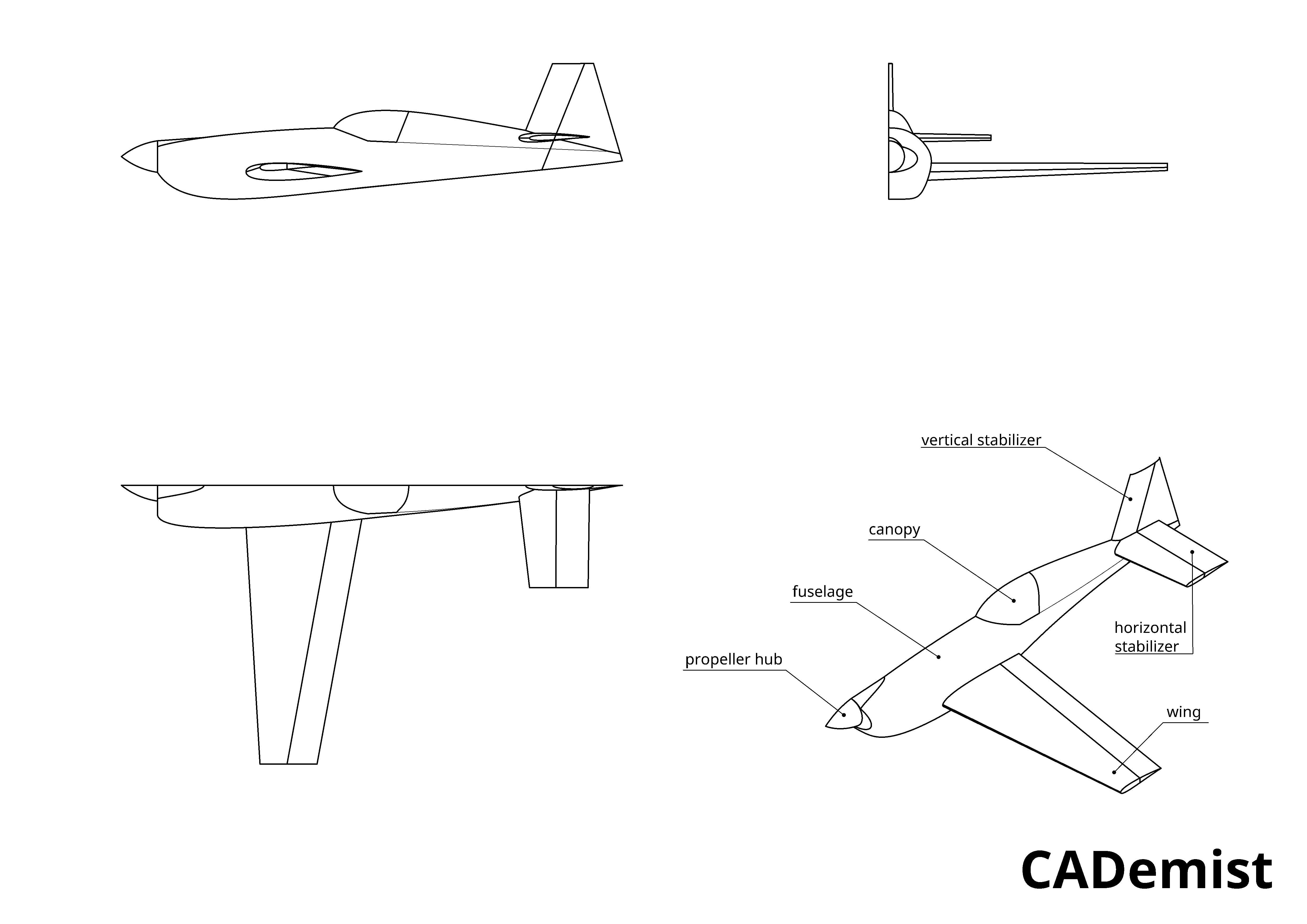

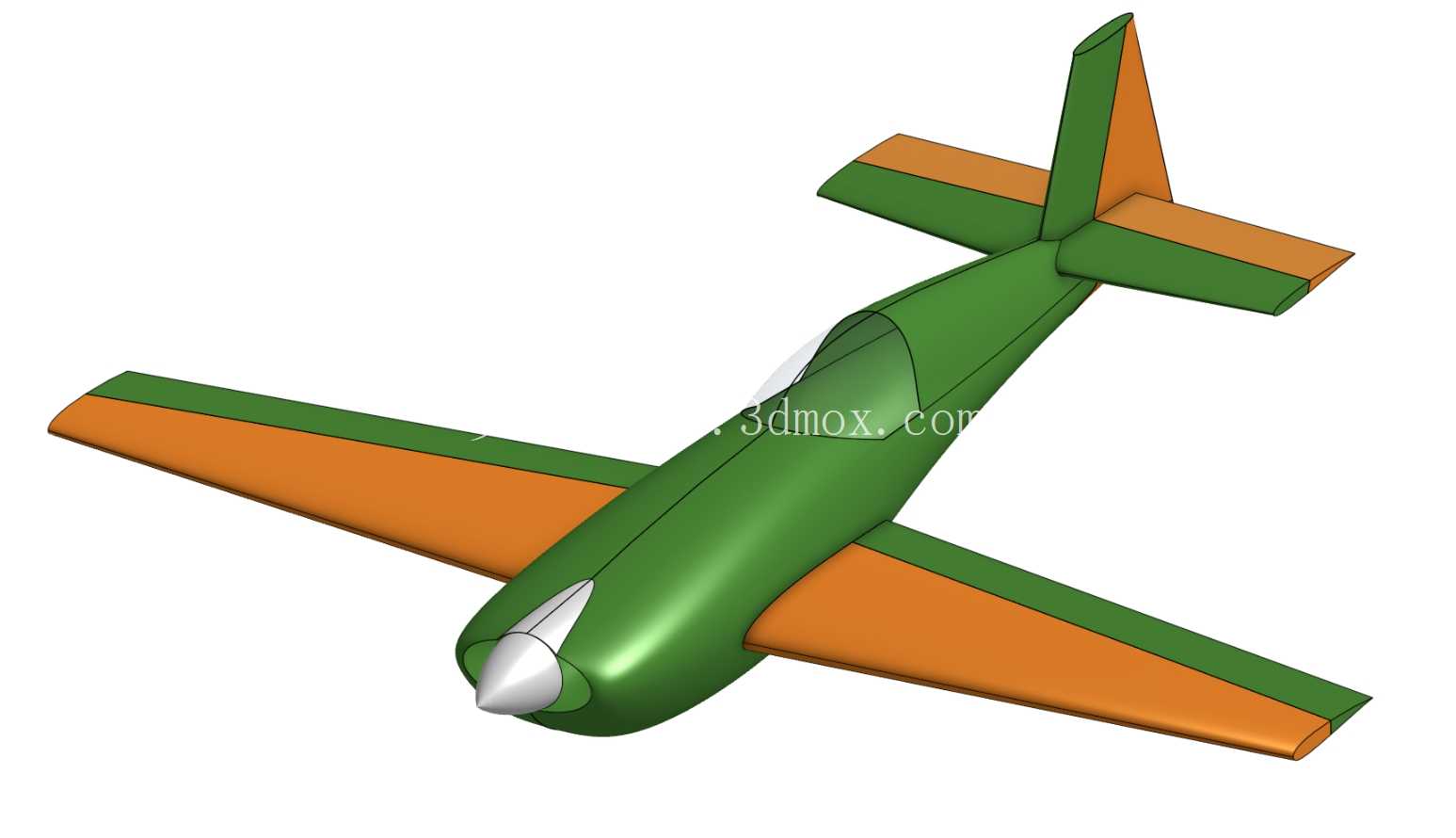

　　机身整体为流线型纺锤体结构，从机头整流罩开始逐步向后收窄，到尾段平滑过渡连接垂尾与平尾，曲面的曲率变化全程保持G2连续，既能够降低飞行过程中的摩擦阻力，也能减少曲面拼接位置的应力集中，若后续要做实体结构深化，这种连续曲面也更利于复合材料铺层设计，不会出现铺层褶皱的问题。机头位置的整流罩采用圆锥过渡曲面，匹配螺旋桨安装的同轴度要求，整流罩与机身前段的衔接缝隙控制在极小的公差范围内，避免飞行过程中出现紊流干扰螺旋桨滑流。座舱区域的曲面做了内凹的流线造型，风挡部分的曲面曲率经过调整，既保证飞行员的前向与侧向视野，也不会在高速飞行时产生额外的激波阻力，座舱盖与机身的贴合边界完全顺着机身曲面走向，没有突出的结构件破坏整体气动外形。这款特技飞机的曲面造型设计，首先要考虑特技飞行场景下的气动需求，这类机型多用于航空运动赛事、特技飞行表演以及航空科普教学场景，需要完成横滚、斤斗、倒飞、尾冲等大过载特技动作，因此整体气动外形的流畅度直接影响飞行过程中的气流附着效果，避免大迎角状态下出现过早的气流分离。从结构设计逻辑来看，整机采用对称翼型配置，机翼与机身的衔接位置做了顺滑的曲面过渡，没有突兀的棱角，能够降低跨迎角变化过程中的压差阻力，同时对称翼型在倒飞状态下也能提供稳定的升力输出，适配特技动作中频繁的姿态切换需求。

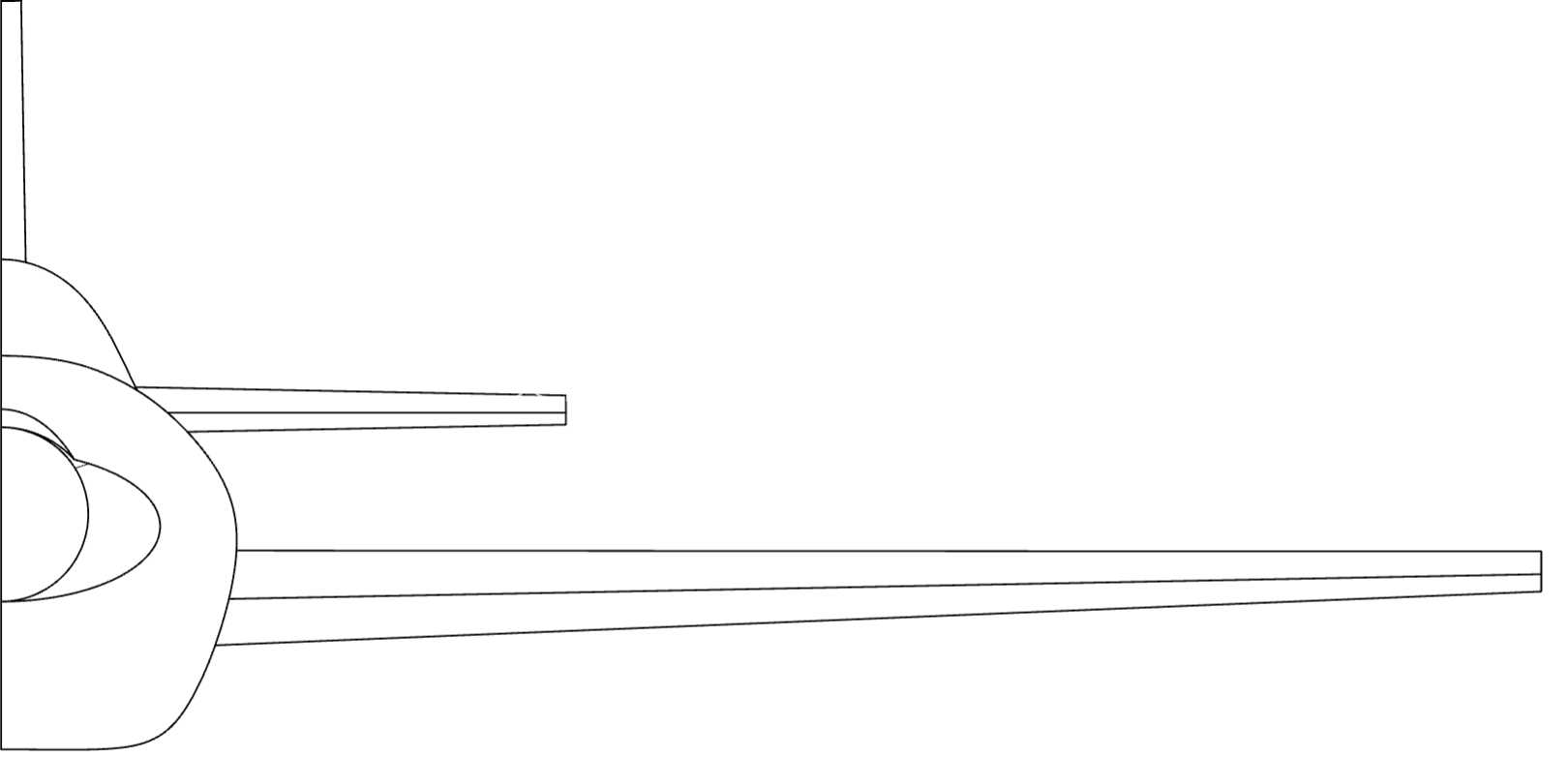

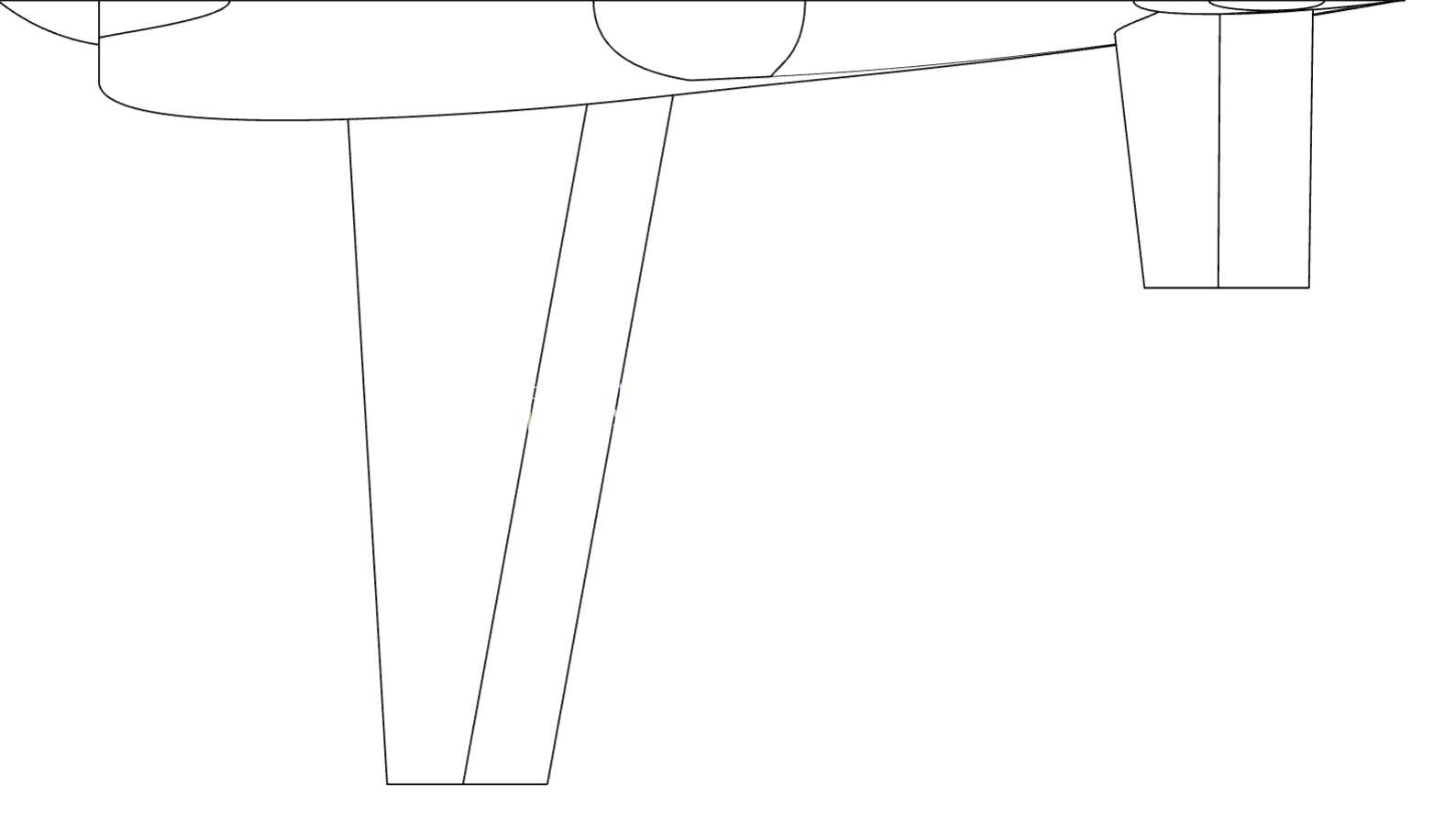

　　机翼部分采用等比例对称设计，左右机翼的曲面曲率、安装角完全一致，翼型厚度从翼根到翼尖逐步减薄，翼尖位置做了小角度的切尖处理，能够减少翼尖涡流的产生，提升特技动作滚转时的响应速率。机翼与机身的连接位置做了融合曲面过渡，没有传统的整流角片，这种一体化的曲面设计能够降低翼身干扰阻力，同时提升连接位置的结构强度，在大过载机动时能够均匀分散机翼传递的弯矩。尾翼部分包含垂直尾翼与水平尾翼，垂尾为后掠造型，曲面顺着机身尾段的走向向上延伸，保证航向稳定性，平尾为对称矩形翼面，安装位置与机翼处于同一水平面，能够在大迎角状态下避开机翼的下洗气流，保证操纵效率。

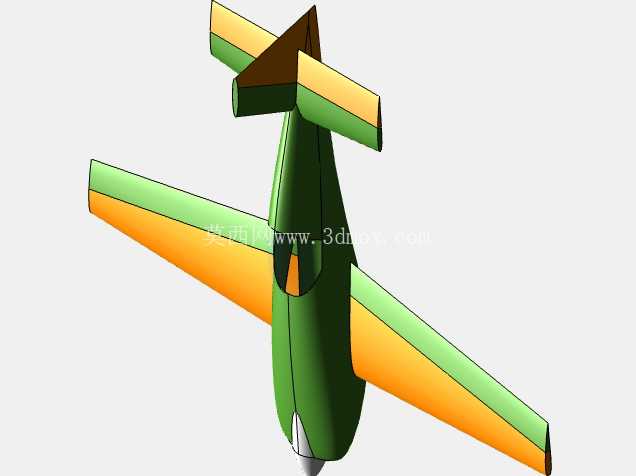

　　尾翼的操纵面与安定面之间的缝隙做了曲面贴合设计，偏转过程中不会出现气流卡滞的问题，舵面的偏转角度边界在建模时就做了运动干涉检查，保证满舵状态下不会与机身、其他尾翼结构发生碰撞。从安装边界来看，整机的外形尺寸适配常规航模制作的比例缩放需求，若做等比例缩小的航模产品，机翼、机身、尾翼的拆分面都顺着曲面的自然分割线设置，拆分后每个部件的曲面都没有倒扣结构，便于后续的模具制作或者3D打印加工，不需要额外添加过多的支撑结构。建模过程中优先采用对称建模思路，先完成单侧机翼、尾翼的曲面构建，再通过镜像操作完成整机对称部分的造型，之后对镜像衔接位置的曲面做桥接处理，保证左右曲面的曲率完全对称，避免出现气动不平衡的问题。

　　机身的曲面构建采用多截面放样的方式，依次选取不同站位的截面轮廓线，调整每个截面的控制点位置，保证曲面的顺滑过渡，之后对机翼、尾翼与机身的衔接位置做曲面修剪与混合，消除拼接位置的棱角。操纵面部分的曲面单独构建，与安定面之间保留均匀的缝隙，模拟真实机型的舵面活动间隙，同时在建模时预留了舵机安装的内部空间边界，后续深化结构设计时不需要再对曲面做大幅度修改。这类曲面模型除了用于航空科普教学、航模设计参考之外，也可以作为影视动画、飞行模拟软件的素材使用，精准的曲面造型能够还原真实机型的气动特性与外观特征，在做渲染表现时，流畅的曲面也能更好地呈现材质的反光效果，提升视觉表现的真实感。需要注意的是，这类特技飞机的曲面建模不能只追求外观相似，每一处曲面的曲率变化都要对应真实的气动需求，比如机翼的安装角、翼型的相对厚度、尾翼的后掠角度，都要符合特技飞行的操纵特性，不能随意调整曲面参数，否则会导致后续做气动仿真时出现与实际机型偏差过大的问题。在建模完成后，需要对整机的曲面做连续性检查，确保所有拼接位置都达到G2连续，没有曲面褶皱、收敛异常的问题，同时做整机的干涉检查，确认各个活动面在全行程偏转过程中不会与固定结构发生碰撞，保证模型的工程可用性。
