450轴距四轴无人机机架结构设计

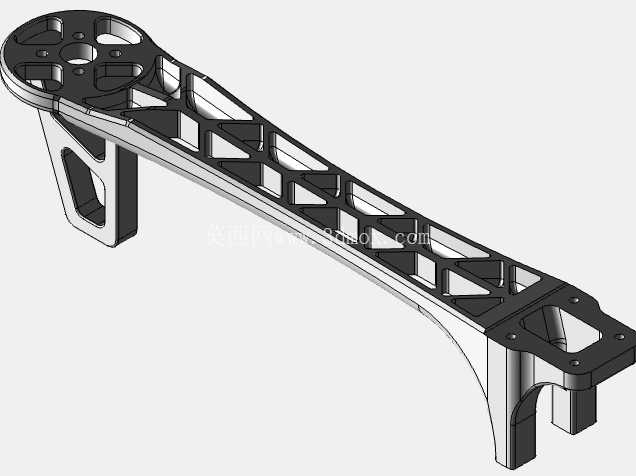

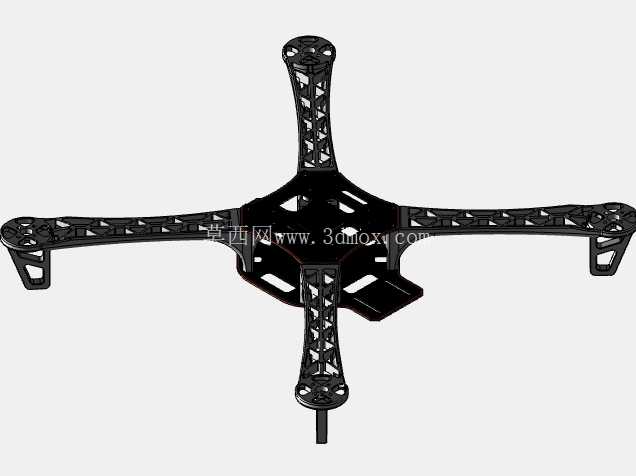

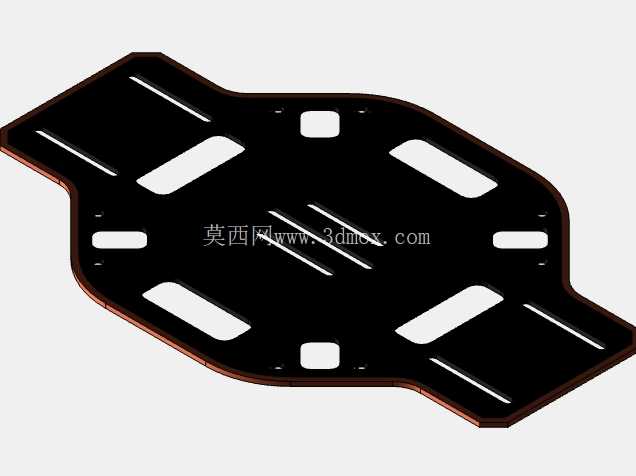

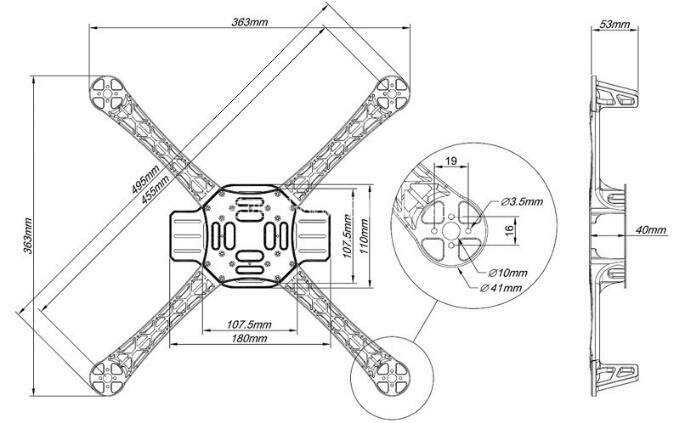

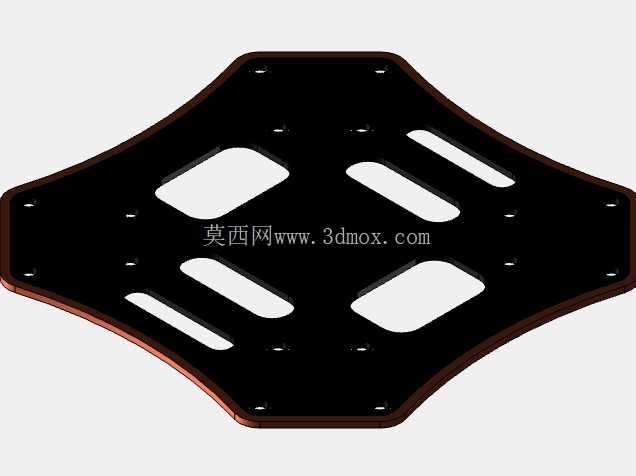

　　在消费级与入门级工业航拍、航模实训、小型载荷挂载的低空作业场景中，四轴飞行器的机架作为整套动力、飞控、载荷系统的安装载体，其结构强度、重量控制、安装兼容性直接决定整机的飞行稳定性与续航表现。这款450规格的四轴机架，采用对角电机轴间距450毫米的经典轴距设定，适配1045、845两类主流规格的螺旋桨，在桨叶转动安全间隙、动力冗余空间、整机重量控制上做到了较好的平衡，既不会因轴距过小导致桨间气流干扰增大飞行功耗，也不会因轴距过大造成机架刚性下降、携带不便的问题。从结构设计逻辑来看，机架采用机臂与中心板分体式的组合方案，四根机臂采用镂空格构式的结构设计，在不降低纵向抗弯、抗扭强度的前提下，尽可能去除非受力区域的材料冗余，将整机空架重量控制在282克的水平，有效降低动力系统的负载压力，提升整机推重比。机臂末端预留的电机安装孔位，适配主流22、23系列外转子无刷电机的安装孔距，不需要额外打孔改装就能完成动力系统的固定，机臂与中心板的连接位置采用嵌入式定位加紧固件锁附的结构，炸机时可快速拆卸更换受损机臂，降低后期维护成本。中心板采用上下双层叠合的结构设计，两层板之间预留了充足的布线与安装空间，可集成放置分电板（PDB）、飞控模块、电调、GPS模块、电池绑带固定座等核心部件，中心板上预留的多组标准化安装孔位，兼容市面上主流的飞控安装孔距，不管是入门级的开源飞控还是商用级的集成飞控，都能直接找到对应的固定位置，不需要额外制作转接件。中心板边缘预留的电调走线槽，可将电调输出线、信号线规整收纳在机臂内部或中心板夹层中，避免飞行过程中线材外露被桨叶打到，同时减少外露线材带来的风阻，提升飞行稳定性。

　　材质选择上，机臂部分采用玻纤增强复合材料，相比纯塑料材质拥有更高的刚性与抗形变能力，在发生轻微碰撞时不会出现直接断裂的情况，中心板采用高强度复合板材，表面做了绝缘处理，避免分电板焊接点与金属板材接触造成短路风险。从安装边界来看，机架中心板上方预留的载荷安装位，可挂载重量在200克以内的航拍相机、小型作业模块等设备，电池安装位位于中心板下方重心位置，适配3S、4S规格的锂聚合物电池，通过绑带固定的方式可灵活调整电池前后位置，方便调试整机重心，确保飞行时的姿态平衡。机臂末端的电机座设计预留了桨叶保护罩的安装孔位，在室内飞行或者新手实训场景中，可加装桨叶保护罩降低碰撞带来的设备损坏与安全风险。

　　在实际应用场景中，这款机架既可以作为航模爱好者组装入门级航拍无人机的基础载体，也可以作为高校无人机专业开展结构组装、飞行调试实训的教学平台，还可通过加装小型抛投器、气体检测模块等载荷，用于小范围的园区巡检、环境采样等轻量化作业场景。结构设计上充分考虑了不同使用者的改装需求，所有安装孔位都采用标准化的尺寸设计，使用者可根据自身需求加装图传发射机、接收机、LED夜航灯等扩展配件，不需要对机架主体进行破坏性改装。格构式的机臂结构除了减重之外，还能在飞行过程中引导气流快速通过，减少机臂表面的紊流对螺旋桨下洗气流的干扰，提升动力系统的效率。

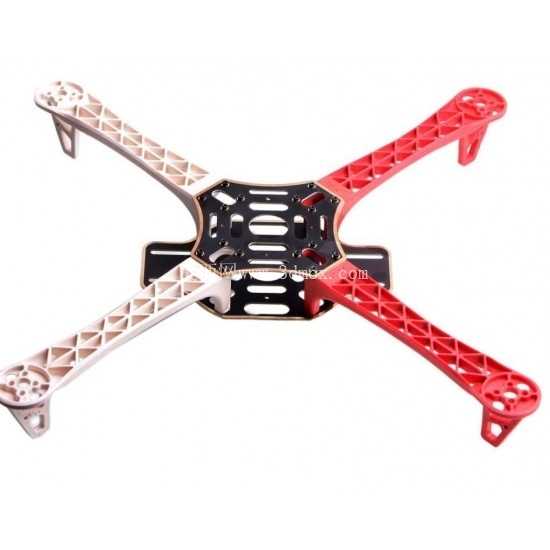

　　机架的四个机臂采用红白两色的差异化标识，方便飞行时快速识别机头方向，避免飞行过程中出现方向判断失误导致的操作事故。中心板上的分电板集成设计，将电源分路、电调信号连接整合在一起，减少了复杂的接线工序，降低组装过程中接线错误的概率，即使是初次接触无人机组装的使用者，也能按照标准化的接口完成整机组装。从结构强度验证的角度来看，机臂的格构筋条厚度经过优化，在承受正常飞行的拉力、降落时的冲击力时不会出现形变，同时在发生超过强度阈值的碰撞时，机臂会优先在预设的应力集中位置断裂，吸收碰撞能量，避免冲击力传递到中心板损坏飞控、相机等成本更高的核心部件，将故障损失降到最低。
