FPV穿越机用大功率四合一电调结构设计

在FPV穿越机、自由式无人机的动力链路搭建中，四合一电调是承接飞控信号、驱动无刷电机运转的核心功率部件，本次呈现的55A等级四合一电调结构，针对竞速与花飞场景的高密度堆叠需求做了针对性的结构优化，完全适配目前主流30.5x30.5mm安装孔位的飞塔堆叠标准，能够直接匹配同规格飞控、图传等塔装部件，无需额外做转接板适配。

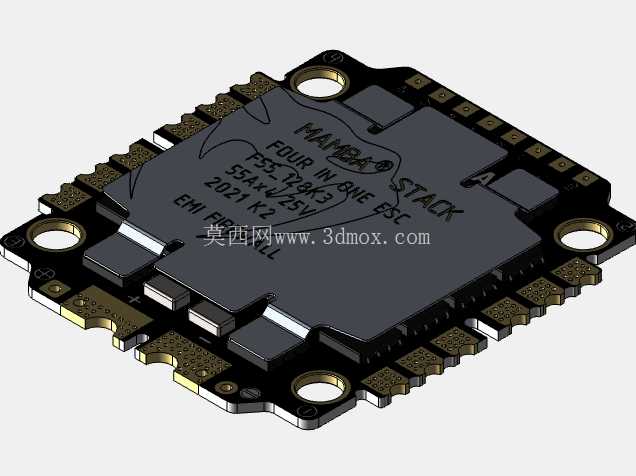

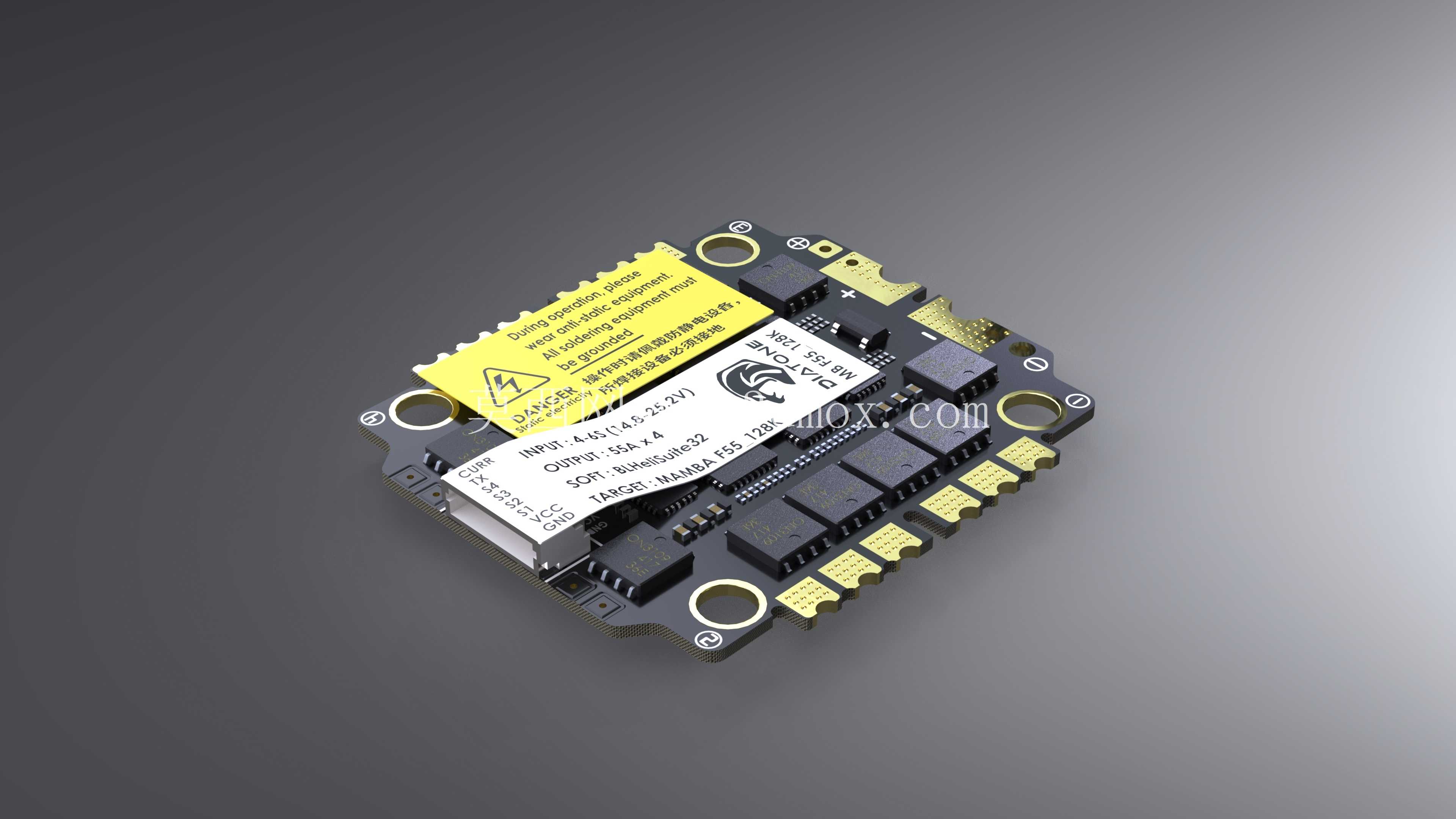

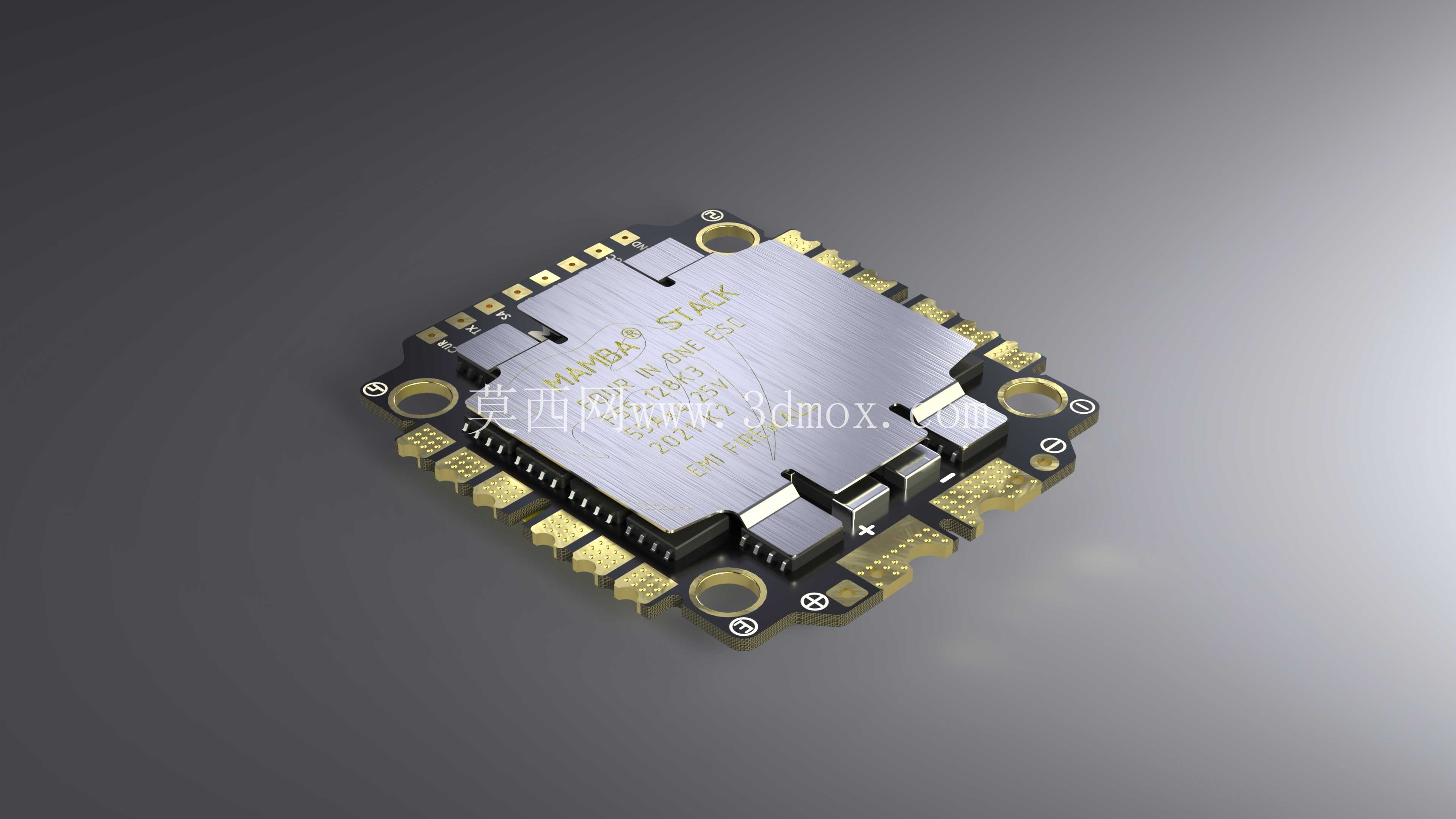

从实际装机场景来看，这类大电流四合一电调主要应用于5寸花飞机、竞速机，以及部分重载拍摄类穿越机的动力系统，单路持续输出电流可达55A，能够支撑高KV无刷电机在大油门工况下的电流需求，避免长时间满油飞行时电调过热触发保护。结构设计上采用了上下分层的布局逻辑，功率MOS管均匀排布在PCB板的四个对应电机输出端位置，缩短了功率回路的走线长度，降低大电流工况下的线路损耗与信号干扰，顶部覆盖的金属屏蔽散热盖既能够承担MOS管工作时的热量导出作用，同时也能屏蔽功率电路对周边飞控、图传信号的电磁干扰，避免飞行过程中出现信号干扰导致的失控、图传花屏问题。

安装边界层面，整体板件严格遵循30.5x30.5mm的标准安装孔距，四个安装孔位采用金属化包边设计，提升螺丝锁附时的结构强度，避免装机或炸机时孔位开裂；板边的焊盘位置做了沉金处理，电机焊盘、电源焊盘均预留了足够的上锡面积，方便焊接大线径的动力线与电机线，减少虚焊风险。电调的信号连接端采用直插排针对接方式，能够直接与同规格飞控的排针对插，减少飞塔内部的走线杂乱问题，同时降低接线错误的概率。

结构细节上，电容等易受震动影响的元器件均做了点胶加固处理，对应穿越机炸机时的高冲击工况，避免元器件受震动脱落；板边的电容排布避开了安装孔位与上层飞控的元件凸起位置，堆叠安装时不会出现元件干涉的问题，能够有效压缩飞塔整体的堆叠高度，给机架内部的其他部件留出更多装配空间。需要注意的是，该结构的尺寸与安装孔位为通用适配标准值，部分内部元器件的高度、布局是基于常规量产电调的逆向结构还原，在做高精度结构适配或者CNC加工定制外壳时，需要根据实际选用的元器件参数做公差校核，不建议直接将该结构作为高精度加工的唯一尺寸依据。

从结构设计的合理性来看，该电调的功率器件排布充分考虑了散热路径，金属上盖与MOS管之间通过导热垫接触，飞行时的气流能够直接带走金属盖表面的热量，相比无散热盖的开放式电调，持续大油门工况下的工作温度能够降低15-20摄氏度，提升长时间飞行的可靠性。焊盘位置的标识清晰，电机转向、电源正负极的标识均做了丝印标注，能够减少装机时的接线错误率，对于装机新手也比较友好。PCB板的边角做了圆角处理，避免装机时板边尖锐处划伤线材或者造成短路，同时也能减少炸机时板边磕碰开裂的概率。
