TBS Crossfire Nano RX Pro接收机结构

这款接收机是当前FPV远航场景里应用占比极高的射频接收单元，主要承担穿越机、固定翼航模与地面遥控端之间的控制信号回传、遥测数据交互功能，500mW的遥测输出功率可以支撑复杂电磁环境下数公里级的稳定信号链路，相比同系列常规版本，信号冗余度更高，在城市楼宇遮挡、山地复杂地形飞行场景下，能有效降低信号断连导致的飞行失控风险。

从结构设计逻辑来看，整个板卡采用高密度堆叠布局，所有元器件排布严格控制在紧凑的矩形边界内，板边预留的RX、TX、SU、GND焊盘位置经过精准对位，适配主流FPV飞控的接线引脚定义，焊接时无需额外飞线转接，能直接贴合飞控侧边安装，最大程度压缩整机内部的占用空间，适配牙签机、微型穿越机这类对内部安装空间有极致要求的机型。板载IPEX射频连接器采用沉板焊接设计，连接器顶面与板上最高元器件的顶面基本齐平，不会出现局部凸起剐蹭机架的问题，天线馈线弯折半径也做了安装空间预留，避免装机时馈线过度弯折导致的信号衰减。

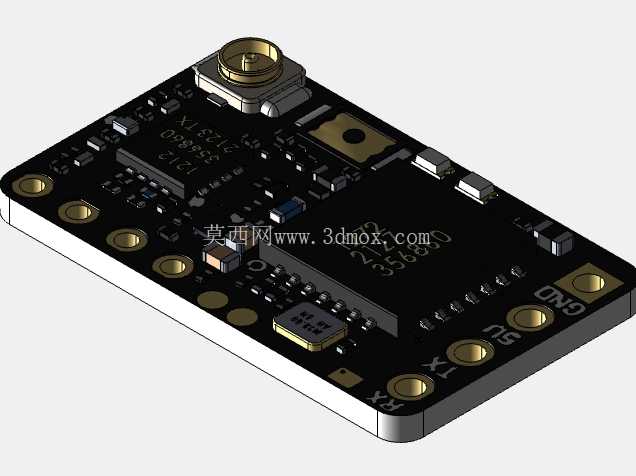

建模过程中对板上每一个元器件的高度都做了实测还原，从主射频芯片、贴片阻容、晶振到金属屏蔽罩、接线焊盘、天线座的外形尺寸都与实物保持一致，板边的安装孔位坐标完全匹配实物的孔距公差，在做整机装配干涉检查时，可以直接导入机架总装文件，验证接收机与飞控、图传、电容等周边部件的堆叠间隙，避免实际装机时出现元器件顶壳、焊盘短路、馈线挤压的问题。

针对FPV装机的常见需求，模型还原了板卡表面的丝印标识位置，包括引脚定义丝印、模块参数丝印，在做整机布线设计时，可以直接对照模型上的丝印位置规划走线路径，减少接线错误的概率。板卡四角做了小圆角处理，避免尖锐板边划伤线材绝缘层，金手指镀层区域的厚度差也做了还原，在设计3D打印安装座时，可以精准匹配卡槽的深度公差，让接收机卡入安装座后不会出现松旷晃动的情况，降低飞行过程中高频振动导致的焊点疲劳问题。

从实际应用场景出发，这个模型可用于多个环节的设计验证：在做微型FPV机架设计时，可以直接调用该模型堆叠内部电子器件布局，提前核算整机重心位置，优化机架内部的空间利用率；在做3D打印接收机保护座设计时，可以直接基于模型外形提取贴合曲面，设计出固定牢靠、重量轻盈的安装固定件，不需要反复拆装实物测量尺寸；在做整机装配仿真时，可以模拟不同接线角度下的线材弯折状态，提前规避线材与螺旋桨、运动舵机的干涉风险。

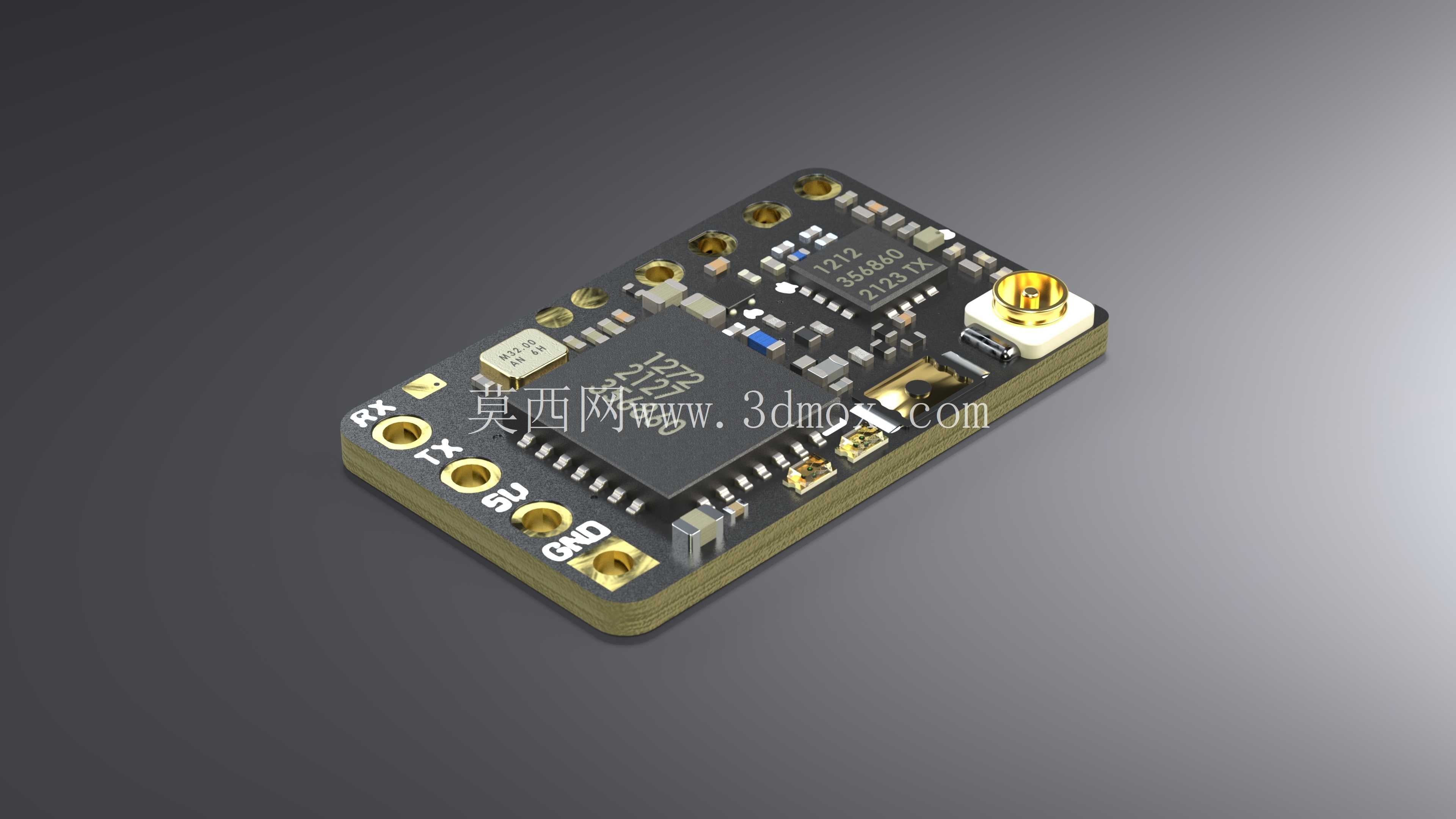

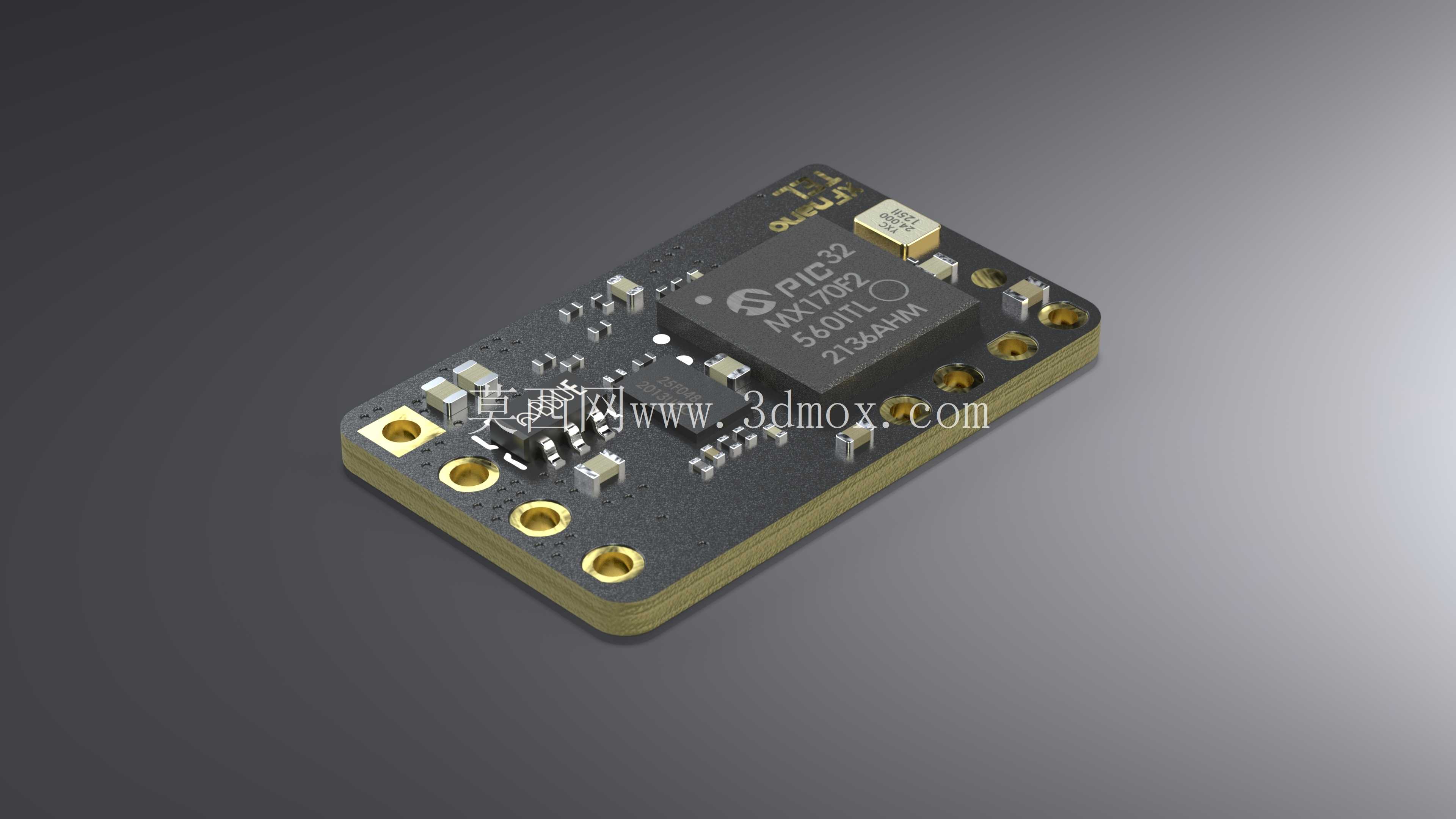

需要明确的是，该模型的尺寸还原以装配适配为核心目标，板载元器件的内部半导体结构、射频电路走线细节未做深度还原，仅保留外部结构特征与安装接口尺寸，可满足结构设计、装配检查、可视化渲染的使用需求，若用于射频性能仿真、电路板级生产设计，还需结合原厂提供的规格书做进一步的参数校核。在做高端远航机型的渲染展示时，模型表面的元器件质感、焊盘光泽、金属连接器的反光特性都做了写实处理，导入渲染环境后可以直接输出接近实物效果的装配展示图，用于装机方案的效果预览。
