塞斯纳172机型TRC飞行模拟器面板结构

　　这套面板结构面向通用航空飞行模拟训练场景打造，核心适配塞斯纳172机型的驾驶舱操作逻辑还原需求，可覆盖私照培训、程序训练、特情演练等多个模拟飞行环节的硬件搭载需求，既可以用于专业航校的地面模拟训练设备搭建，也能适配飞行爱好者的家用模拟舱组装需求，在还原真机操作手感的同时，兼顾了自制组装场景下的加工可行性。从功能特性来看，面板整体划分了仪表安装区、操作控件预留位、航电显示屏安装槽三个核心功能区域，其中航电显示区域专门适配Garmin风格的玻璃座舱显示模块安装需求，预留的圆形安装位可对应安装高度表、空速表、航向指示器等传统模拟仪表，下方的矩形开槽则对应油门、混合比、襟翼控制等操纵机构的穿出需求，所有安装位的孔位边界都做了安装余量预留，避免加工公差导致的配件装配卡滞问题。

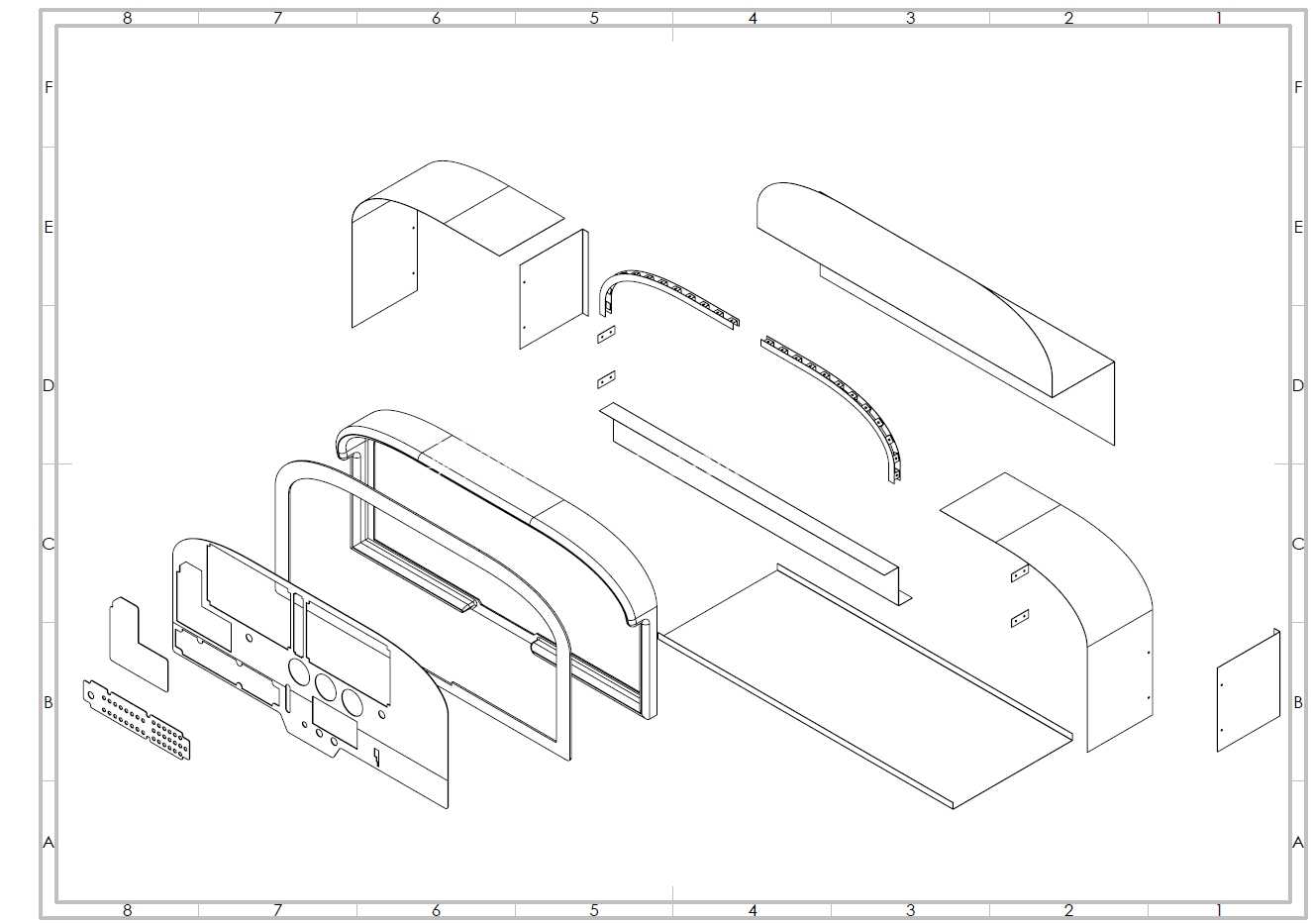

　　设计过程中全程遵循DFM制造可行性原则，所有结构转角都做了适配常规加工工艺的圆角处理，没有出现无法加工的负角或者薄壁脆弱结构，主体结构采用ABS板材真空成型工艺加工，边缘的金属饰条区域适配1.3毫米厚度金属板材激光切割移印工艺，两种材质的拼接位置设计了叠边搭接结构，组装时可以通过结构限位快速对齐，不需要额外制作复杂的定位工装，能有效降低组装过程中的对位难度。

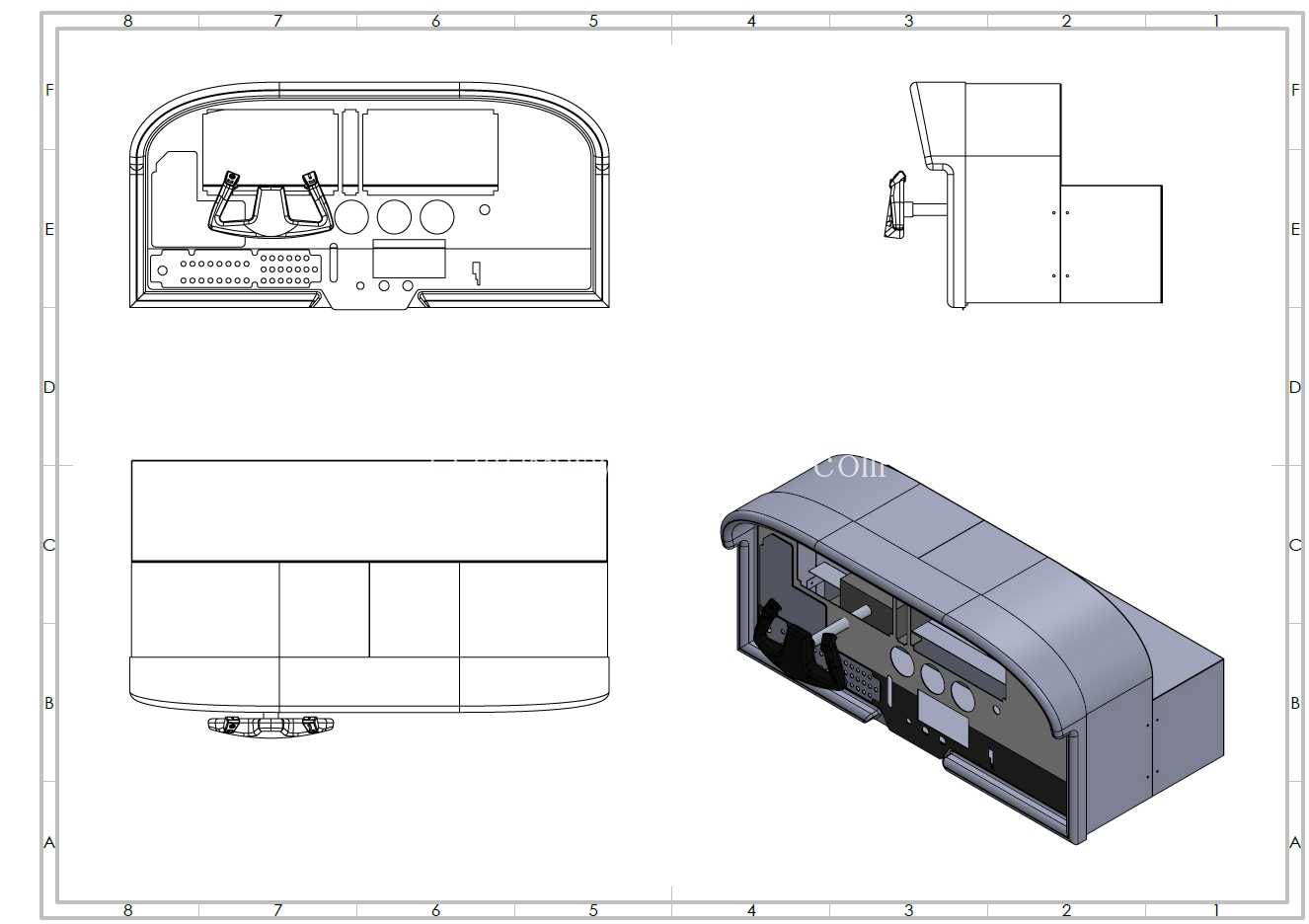

　　外形尺寸方面，面板整体采用弧形顶部轮廓，完全还原真机驾驶舱的视野遮挡边界，安装时不会遮挡模拟飞行视野，整体宽度适配常规单座模拟舱的驾驶台安装宽度，深度方向预留了足够的航电模块安装空间，后方的腔体结构可以容纳显示模块的驱动板、接线端子以及操纵机构的连接结构，不需要额外在模拟舱台体上开挖多余的避让槽。面板的长格式设计专门做了结构优化，相比传统数字模拟面板的紧凑结构，调整了控件间距以适配国内采购的通用力反馈操纵配件安装尺寸，组装前只需要提前将对应规格的显示模块、开关控件、操纵手柄按照预留孔位预装固定，再完成面板与台体的连接即可，不需要对面板结构做二次切割修改。

　　结构拼接位置的接缝处设计了重叠压边，组装时只需要在压边位置涂覆固定胶即可保证连接强度，同时能避免拼接缝隙外露影响外观还原度，所有安装孔位的中心距都按照真机操作布局做了等比例还原，操作时的控件位置与真机完全一致，能保证模拟训练的肌肉记忆形成效果，避免模拟设备与真机操作位置偏差导致的训练适配问题。面板后侧的腔体内部设计了走线卡槽，所有航电设备的连接线可以通过卡槽规整排布，避免组装后线路杂乱影响后续维护，腔体的支撑结构做了加强筋设计，在控制整体重量的同时保证面板按压时不会出现形变晃动，操作手感更接近真机的硬质面板反馈。
