六轴纳米级小型穿越无人机结构设计

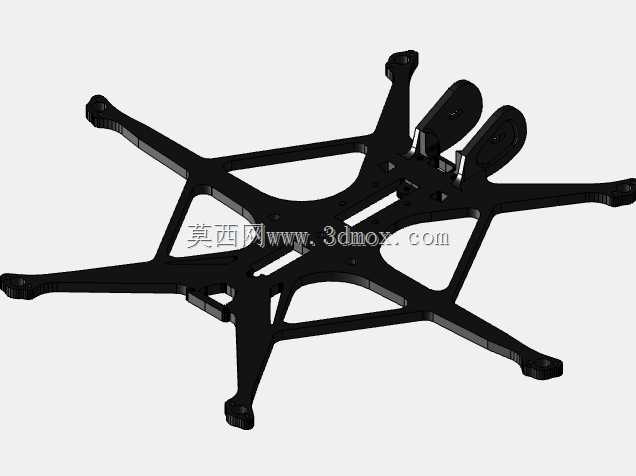

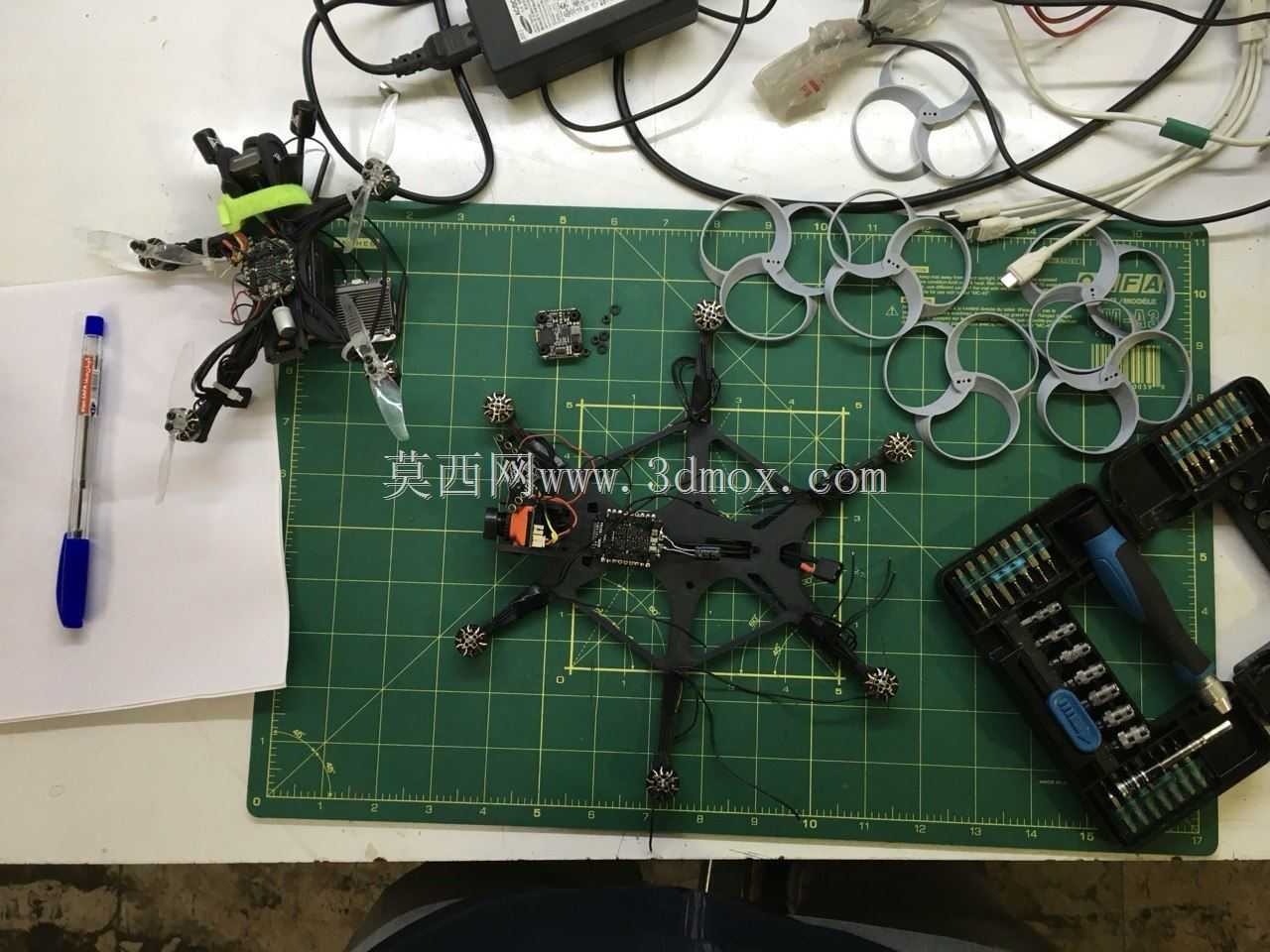

　　这款六旋翼小型无人机的设计定位偏向室内近距飞行、狭小空间探查以及FPV休闲穿越场景，区别于常规四轴穿越机的布局，六组动力单元的配置在同级别小尺寸机型里并不多见，核心思路是在1S供电的纳米级机身尺寸下，通过动力冗余提升飞行稳定性与抗扰能力，适配新手入门练习以及复杂窄小环境的穿行需求。从结构布局来看，整机采用中心板集成式设计，飞控、电调、图传、电池模块全部集中在机身中心区域，六根机臂从中心板呈放射状均匀分布，相邻机臂夹角为60度，这种布局能让每个电机的拉力分布更均匀，单电机出现动力波动时，其余五个动力单元可快速补正姿态，相比同尺寸四轴机型，在碰到轻微障碍物、气流扰动时的姿态恢复速度更快，不容易出现射桨、炸机的情况。

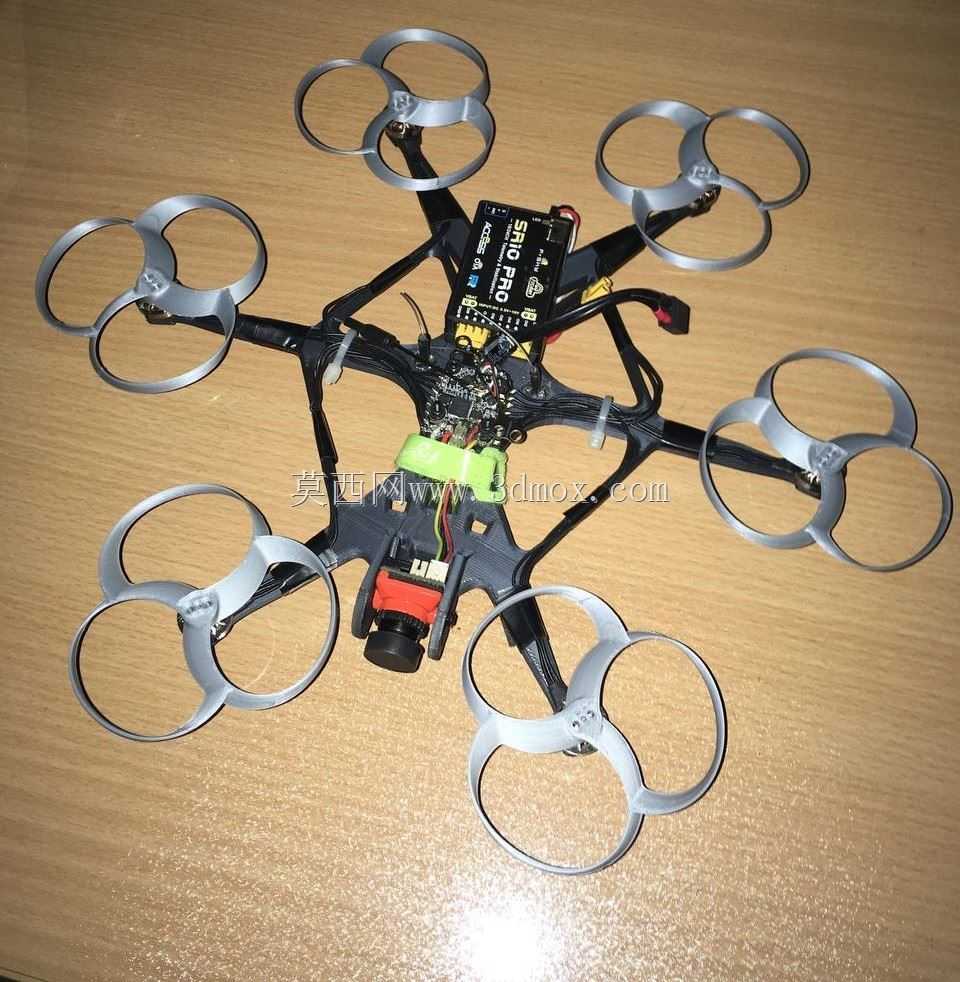

　　机臂末端的桨叶保护圈是一体化设计的结构件，采用PLA材质3D打印成型，保护圈的内径刚好适配配套的小尺寸空心杯电机桨叶，安装后桨叶外缘与保护圈内壁预留1.5mm的安全间隙，既不会因为间隙过大导致保护圈失去防碰撞作用，也不会因为间隙过小在飞行震动时剐蹭桨叶，保护圈与机臂的连接位置做了三角加强筋结构，在1.5m高度自由跌落的工况下，保护圈不会出现断裂、脱落的情况，能有效吸收碰撞冲击力，避免桨叶直接撞击墙面、障碍物导致的损坏。动力配置上，六颗BLDC微型无刷电机直接焊接在集成电调板上，省去了常规机型的电调接线冗余，中心板的上层预留了飞控安装位，可兼容市面上主流的微型F4飞控，安装孔位采用16mm*16mm的标准孔距，飞控下方预留了图传模块的安装空间，摄像头采用前置倾斜安装设计，倾斜角度为25度，刚好匹配FPV飞行时的前视视角需求，摄像头与中心板之间设置了2mm厚的减震泡棉垫，能过滤飞行时的高频震动，避免图传画面出现果冻效应。

　　电池安装位设计在中心板的下层靠前位置，采用绑带固定结构，可兼容容量300mAh到450mAh的1S锂电池，电池安装后整机重心落在中心板几何中心靠前2mm的位置，这个重心设置能让飞行时的俯仰操控更跟手，不会出现头轻或者头重导致的操控偏移。整机的安装边界控制十分紧凑，不含桨叶保护圈的情况下机身对角电机轴距为120mm，加装保护圈后最大外轮廓直径为145mm，整体起飞重量控制在55g以内，属于典型的微型穿越机尺寸，可轻松穿过直径160mm的管道、狭窄的门窗缝隙，适合室内场馆探查、小型空间拍摄以及日常休闲飞行使用。

　　机架的所有3D打印结构件都做了壁厚优化，机臂位置壁厚为1.8mm，中心板位置壁厚为2mm，在保证结构强度的前提下尽可能降低自重，所有走线槽都预留在机臂的内侧，飞行时线材不会外露被桨叶打到，也能降低风阻。从实际使用场景来看，这款机型除了日常FPV休闲飞行之外，还可搭载微型摄像头完成狭小空间的巡检作业，比如管道内部探查、家具底部的物品搜寻、室内复杂环境的航拍摄影，六旋翼的布局让它在悬停时的稳定性优于同尺寸四轴机型，即使在低速飞行、近距离悬停拍摄时也能保持稳定的姿态，不会出现频繁的姿态修正抖动。设计过程中针对小尺寸机型常见的震动问题做了专门优化，电机安装座与机臂之间设置了0.5mm厚的硅胶减震垫，能过滤电机转动时产生的高频震动，传递到飞控的震动幅值控制在0.1g以内，保证飞控的姿态解算精度，不会因为震动过大出现飞控复位、姿态错乱的问题。桨叶采用1.5寸三叶桨，配合六颗1103规格的微型无刷电机，单电机最大拉力可达30g，整机总拉力可达180g，动力冗余超过3倍，即使在搭载额外10g负载的情况下，依然能保持充足的动力储备，完成翻滚、急停等特技飞行动作。
