GNSS定位终端防护壳体结构设计

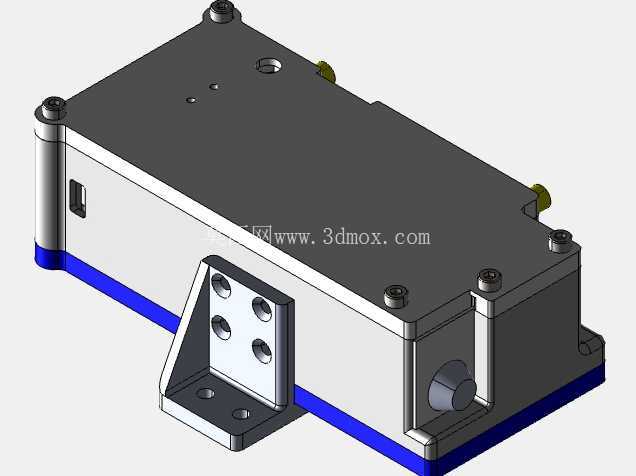

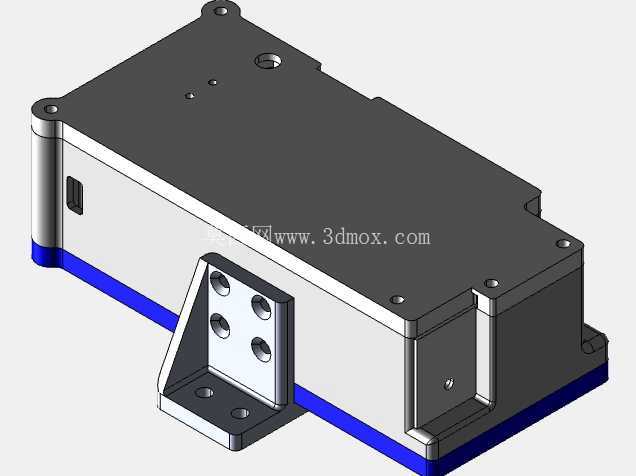

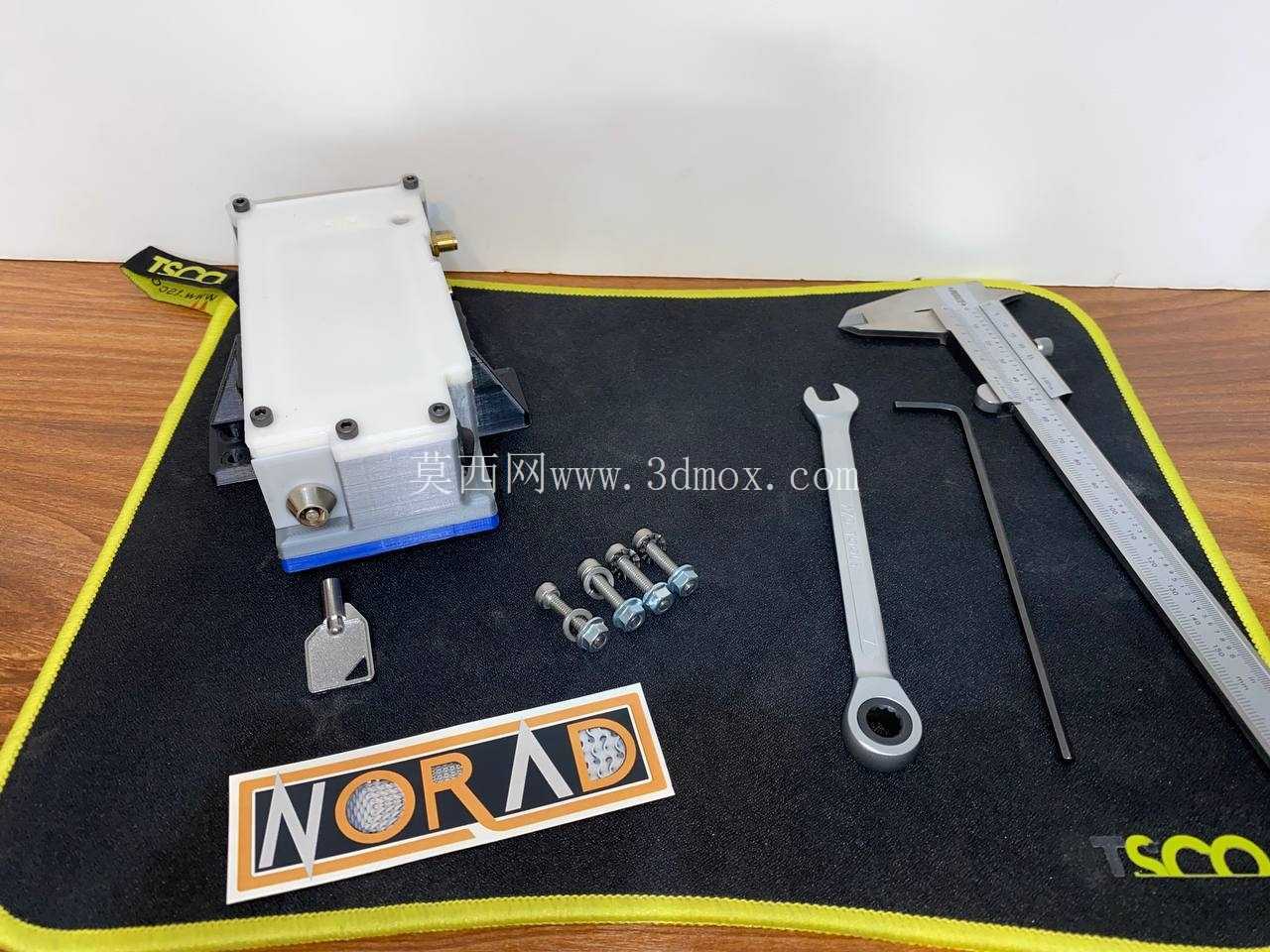

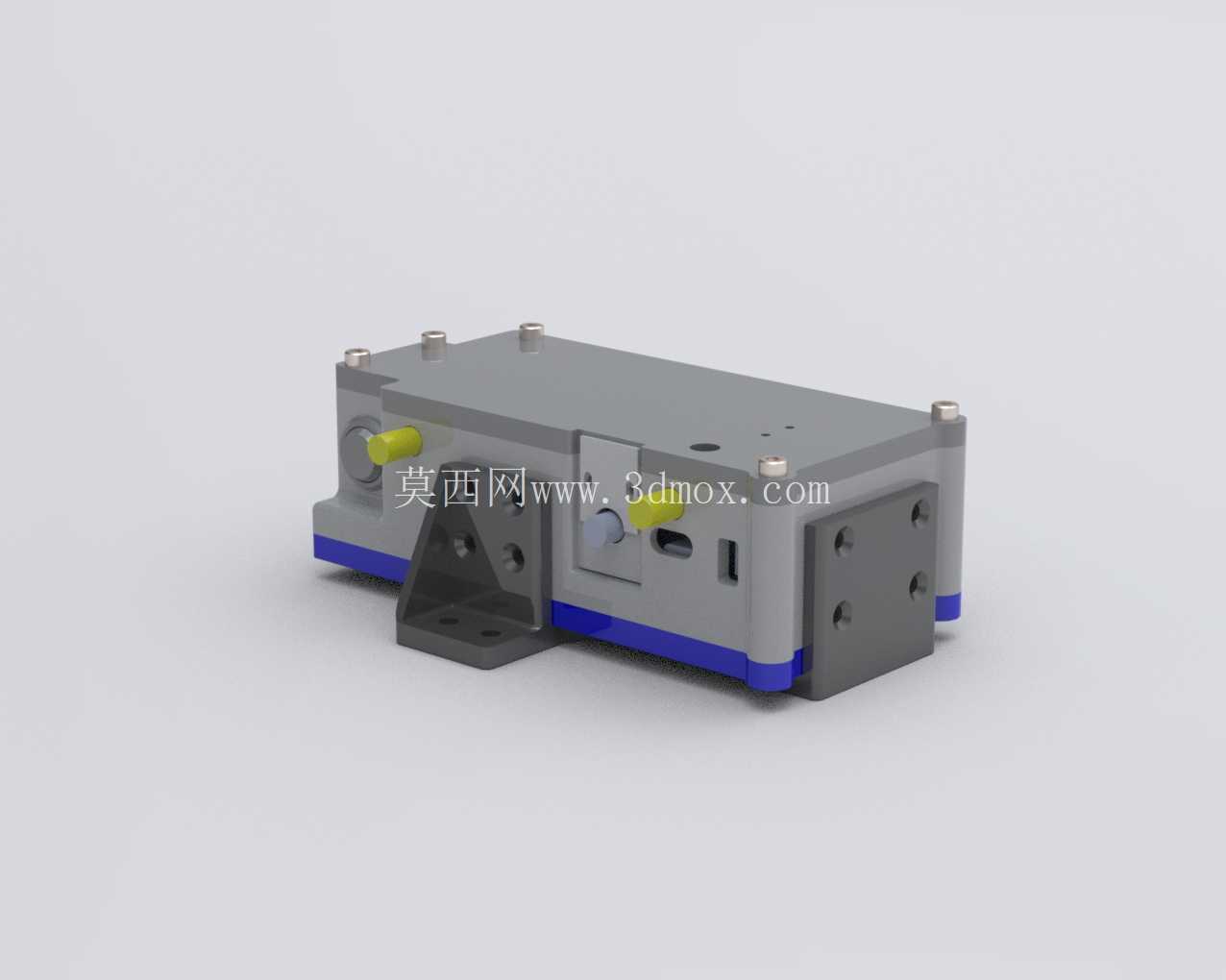

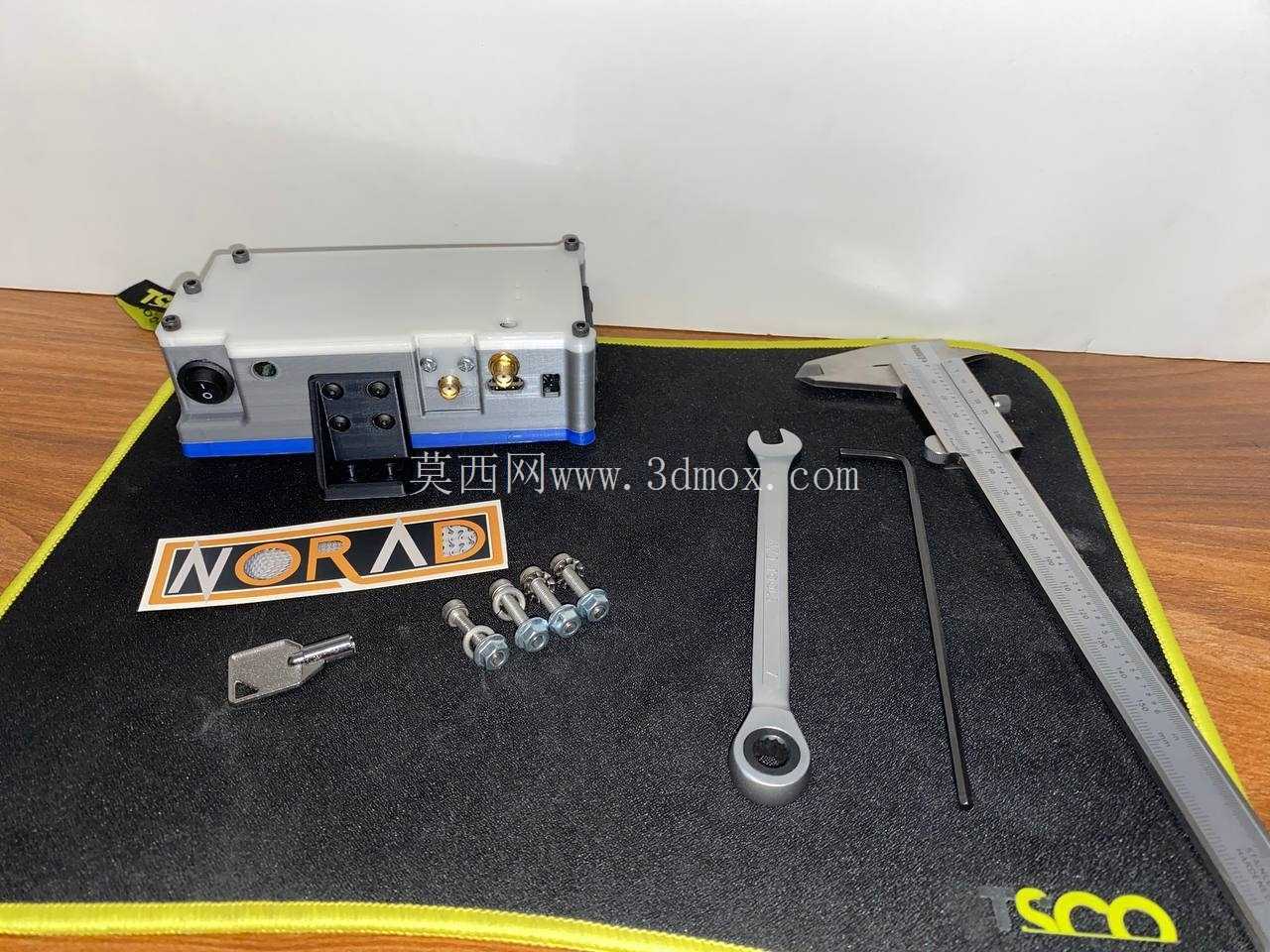

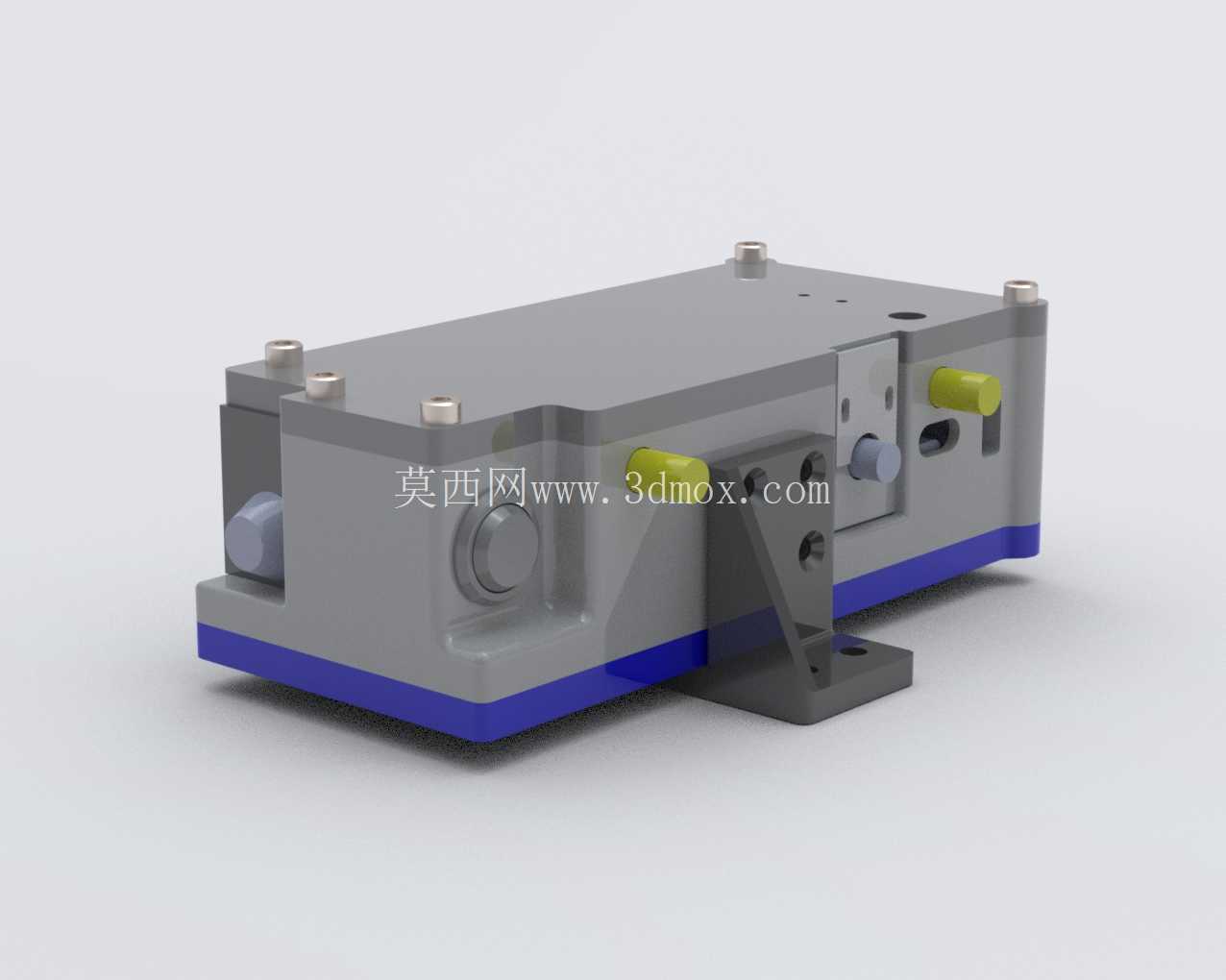

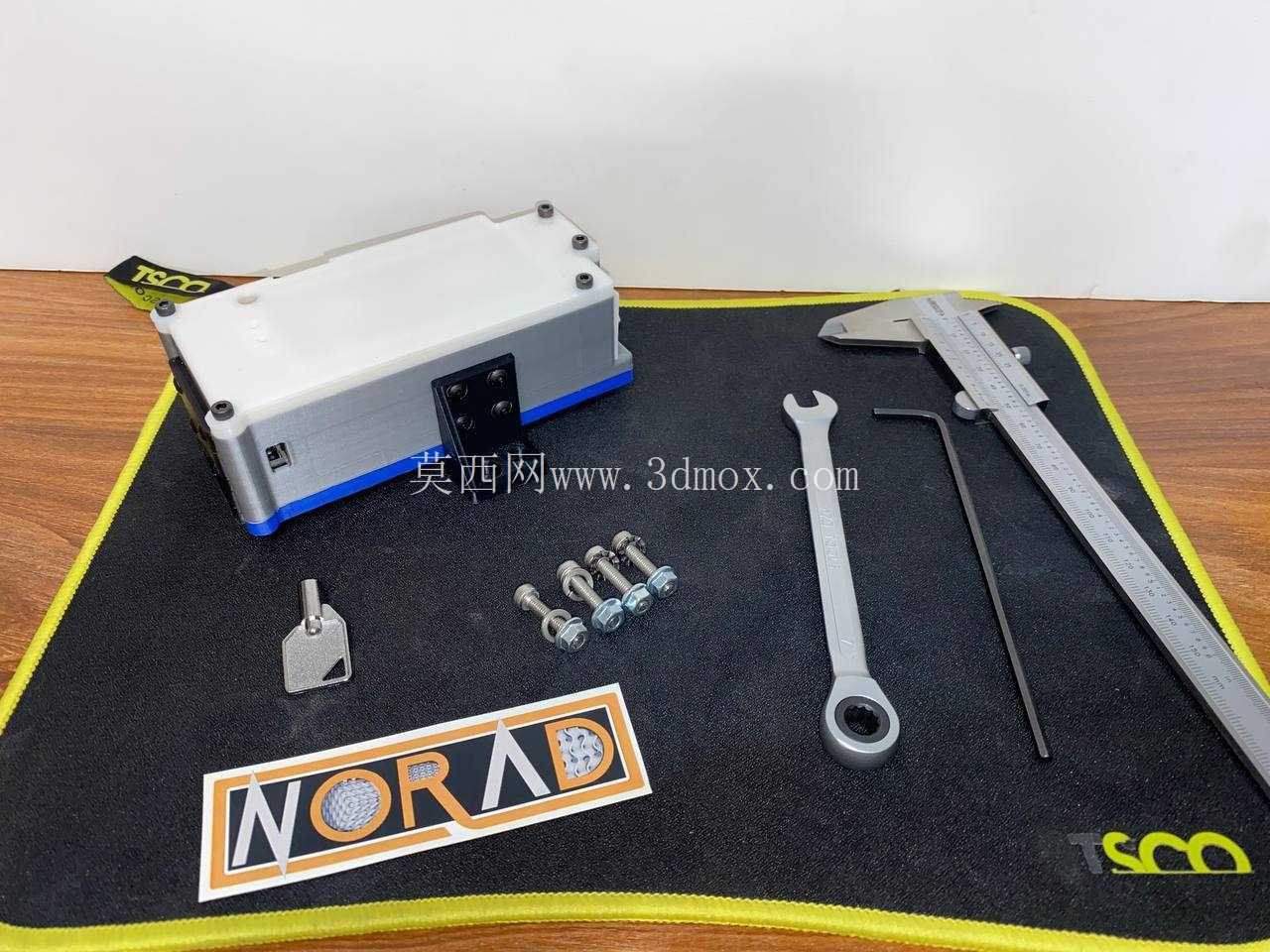

　　这款壳体是专为GNSS定位系统电路板定制的封装结构，在户外测绘、农机自动驾驶、工程机械定位监控、无人机航测基准站搭建这类场景中，核心定位板卡长期面临振动、粉尘、潮气侵蚀的风险，普通商用塑料盒无法满足工业级使用要求，这款壳体的设计完全围绕板卡的防护与可靠使用展开。从结构布局来看，壳体采用上下扣合的拼接形式，底部设置一体化成型的L型安装支架，支架上预留两个标准安装孔，可直接通过螺栓固定在设备机架、车体钣金或者基准站立杆上，安装时不需要额外加工转接件，适配市面多数工业安装场景的孔位间距。

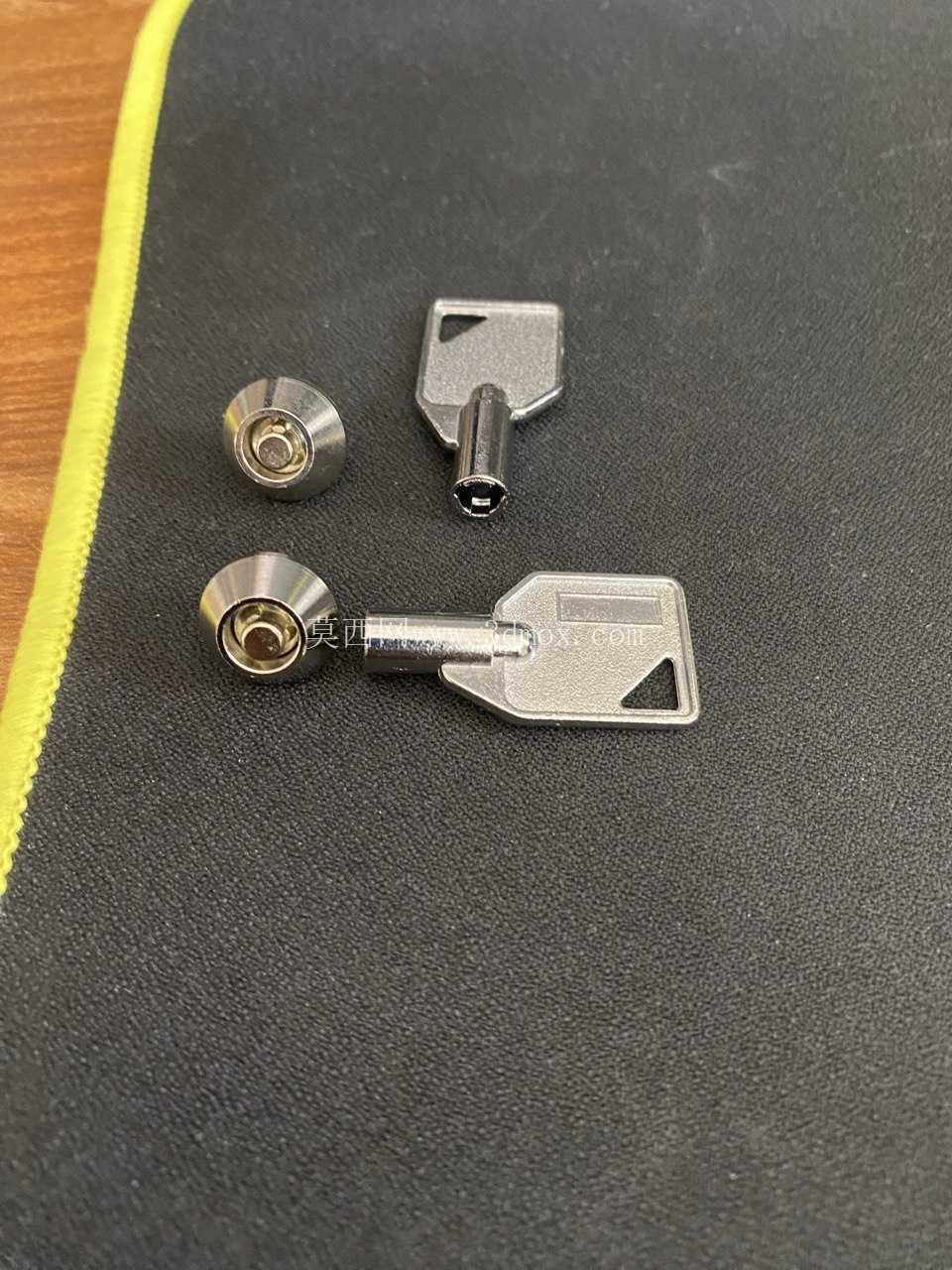

　　壳体侧面的接口开孔完全匹配对应GNSS板卡的外设需求，预留了天线接口、调试串口、电源输入的对应槽位，每个开孔位置都做了凸台结构，方便后续安装防水胶圈，实现IP65级的密封防护，避免户外作业时雨水、扬尘进入壳体内部损伤电路。壳体顶部设置了带锁紧螺丝的微动开关操作位，这个结构是专门为板卡的设置、复位功能设计的，日常使用时锁紧螺丝处于拧紧状态，非运维人员无法随意触碰开关触发参数重置，只有持有工具的操作人员可以拧松螺丝按压开关，避免现场无关人员误操作导致定位参数丢失。

　　电源按键的位置做了下沉式设计，按键表面和壳体外表面齐平，既可以避免运输、安装过程中磕碰误触，又能保证按压操作的手感，按键周边预留了0.2mm的间隙，配合硅胶按键可以实现按键位置的密封。壳体内部的筋位完全按照定制电路板的安装孔位、元件高度设计，电路板放入后可以直接通过壳体内部的定位柱卡合，不需要额外打胶固定，筋位高度刚好避让板卡上的最高元件，同时限制电路板在壳体内的窜动，即使在高频振动的工程机械上使用，也不会出现板卡移位、接口松脱的问题。壳体底部边缘做了一圈蓝色的密封胶条安装槽，胶条采用发泡硅橡胶材质，上下壳体扣合后通过四个角的不锈钢螺丝锁紧，压缩胶条实现整圈密封，螺丝孔位置都做了沉头设计，螺丝拧紧后表面和壳体齐平，不会突出影响安装。

　　壳体侧面还预留了状态指示灯的导光孔位，不需要打开壳体就可以直接观察板卡的搜星状态、电源状态，日常运维排查故障时不需要拆解设备，大幅提升现场维护效率。从安装边界来看，壳体整体外形方正，没有突出的尖锐结构，安装时只需要预留对应长宽高的空间即可，侧面接口位置预留了足够的插头插拔空间，不需要额外扩大安装舱位，不管是集成到现有设备内部，还是作为独立定位终端外挂安装，都能适配空间要求。壳体材质选用高强度ABS工程塑料，兼顾轻量化和结构强度，整体重量控制在合理范围，外挂安装时不会给安装基座带来额外的负重负担，同时塑料材质不会屏蔽GNSS卫星信号，不会影响板卡的搜星精度，这点和金属壳体相比有明显的应用优势。在设计阶段就已经完成了板卡适配测试，所有孔位、筋位、接口位置都和实际电路板完全匹配，不需要二次修改就可以直接投入使用，壳体的锁紧结构经过多次振动测试验证，在持续振动环境下不会出现螺丝松脱、壳体开裂的问题，密封结构经过淋水测试验证，可以满足户外露天使用的防护要求。
