高抗振加固型CMFF现场部署机箱结构

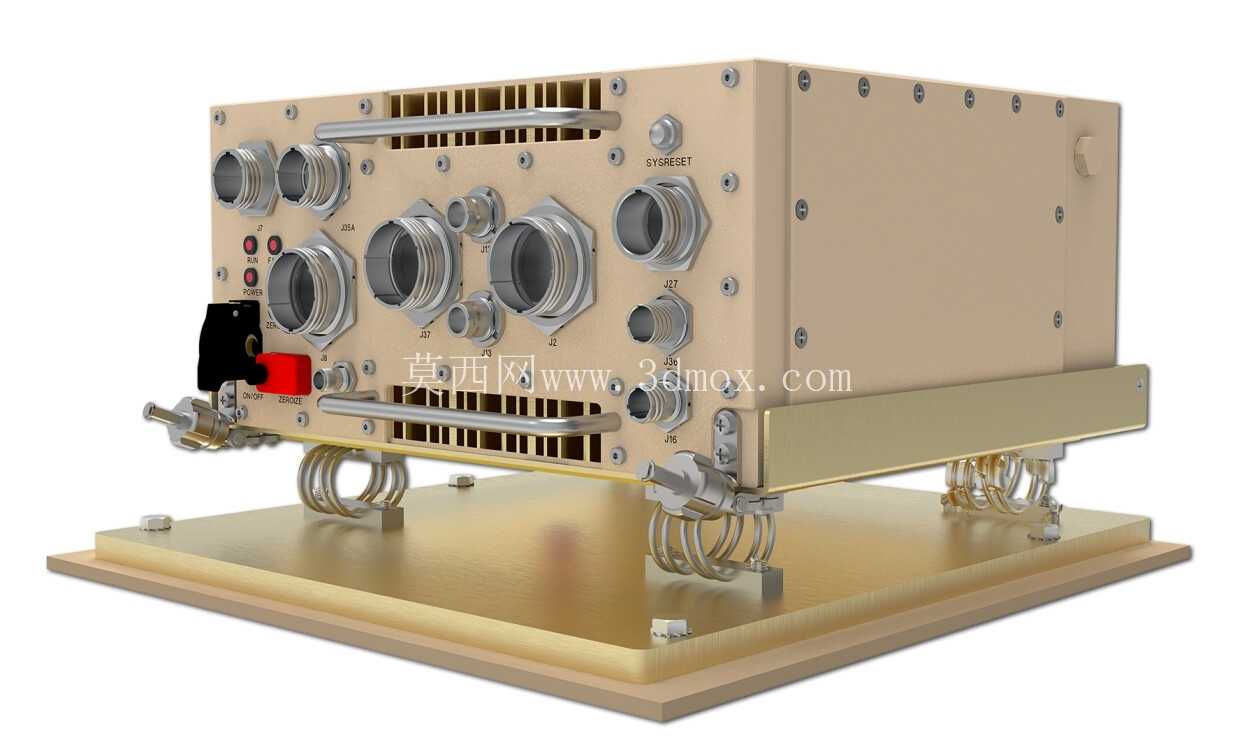

　　这款全铝结构的加固机箱，核心面向极端严苛环境下的现场电子系统部署需求，适配机载、车载、野外固定站点等存在宽温域变化、强振动冲击、复杂电磁干扰的作业场景，作为核心电子载荷的承载与防护载体，为内部功能板卡、电源模块、信号处理单元提供可靠的安装空间与环境保护。从结构设计逻辑来看，整机采用一体化全铝铣削成型的主箱体搭配底部安装托盘的组合形式，主箱体侧壁预留连续的散热鳍片结构，无需额外加装主动散热风道即可通过金属壳体实现内部热量的快速传导导出，适配无持续强对流空气的密闭安装场景。

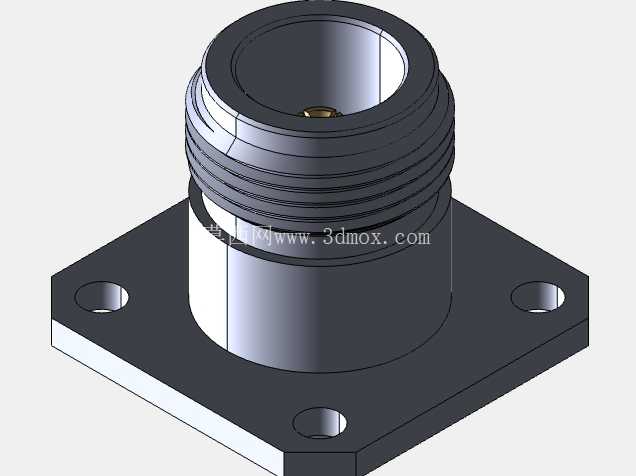

　　前面板接口区域采用下沉式安装布局，所有圆形军用级连接器均通过法兰结构与前面板刚性连接，连接器尾部预留足够的线缆弯折空间，避免设备安装维护过程中线缆过度弯折导致的接触失效；面板上集成的开关、复位按键、状态指示灯、断路器元件均采用密封式安装结构，配合面板整体的导电密封衬垫，实现前面板区域的电磁屏蔽与防尘防水能力，满足复杂电磁环境下的信号传输稳定性要求。机箱内部的板卡安装导轨采用标准VITA 48.2传导冷却规格，无需依赖风冷散热即可将板卡工作产生的热量直接传导至箱体侧壁鳍片，适配高海拔低气压环境下风扇散热效率骤降的使用场景，避免传统风冷结构在高海拔区域出现的散热失效问题；电源接入位置集成独立的EMI滤波模块，可滤除供电线路上的尖峰脉冲与电磁干扰，保障内部精密电子元件的供电稳定性，同时支持VITA 62规格的28V DC插入式电源模块，可根据实际载荷功率需求灵活更换不同功率等级的电源单元。

　　底部安装托盘与主箱体之间采用多组金属减振器连接，减振器沿箱体底部重心对称布置，可有效过滤来自安装基础的宽频振动与冲击载荷，避免外部振动直接传递至箱体内部导致板卡接插件松脱、元件焊点开裂等故障；托盘上预留标准化的安装孔位，可直接适配现有标准机架、安装架的固定尺寸，无需额外设计转接安装板即可完成现场部署固定。机箱管理器模块支持带外管理功能，可在系统主功能未启动的状态下实现设备运行状态的远程监控、参数配置与故障诊断，适配无人值守站点的运维需求。

　　整机结构设计充分考虑不同场景的定制化需求，前面板的连接器类型、数量、布局可根据实际信号传输需求调整，可适配不同规格的IO连接器、射频接口、电源接口组合，同时可根据安装空间限制调整箱体的深度尺寸，在保证内部安装空间满足板卡部署要求的前提下尽可能压缩设备整体体积。从环境适应性设计来看，整机结构件均采用表面导电氧化处理，在保证铝基体防腐能力的同时实现整体壳体的连续导电，满足军标电磁屏蔽要求；所有结构连接位置均采用防松紧固件，避免长期振动环境下紧固件松脱导致的结构失效。设备的安装边界充分考虑现场部署的操作空间需求，前面板接口区域预留足够的连接器插拔操作空间，侧面无突出结构，可实现多台设备紧贴安装，节省机柜安装空间；顶部设置的搬运提手采用承重结构设计，可承受整机带载状态下的整体重量，方便设备的现场搬运与安装就位。
