高速弹射测试用锁紧释放机构结构设计

项目分类:铸造模 发布时间:2026-06-05 ID:1177486
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计
  • 高速弹射测试用锁紧释放机构结构设计

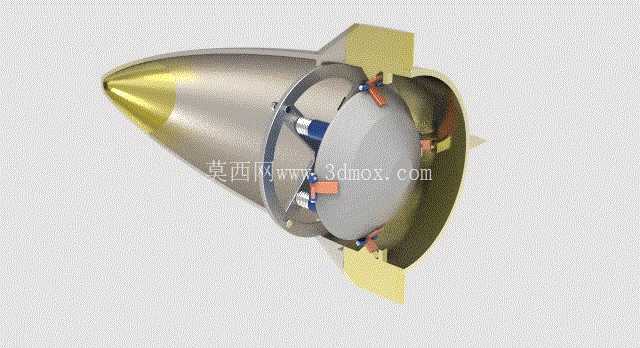

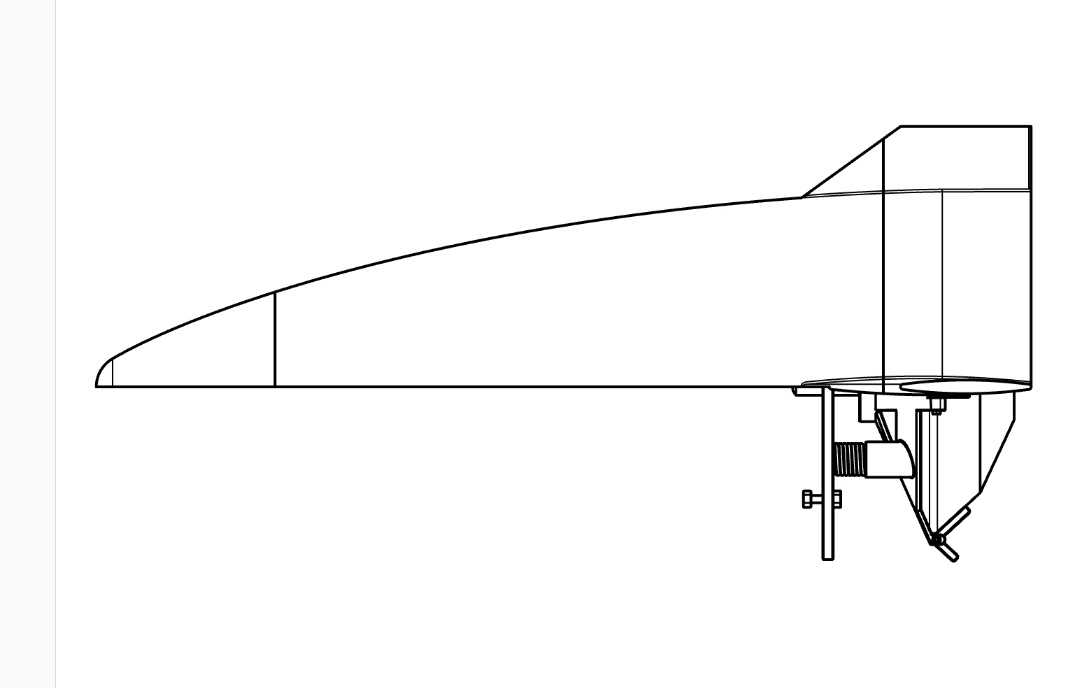

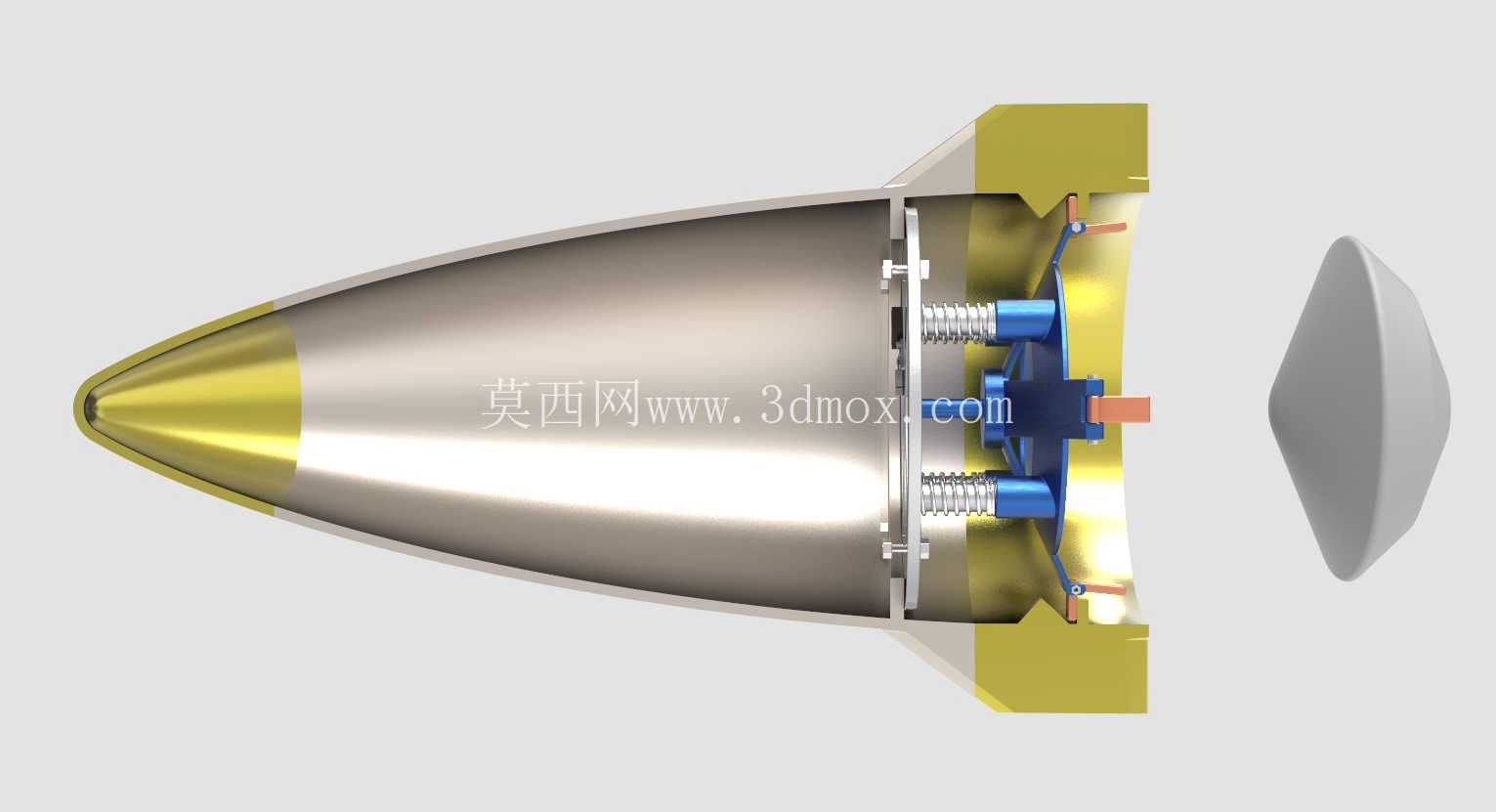

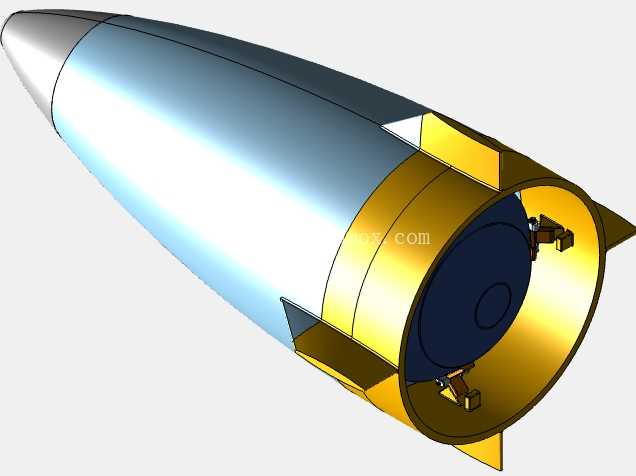

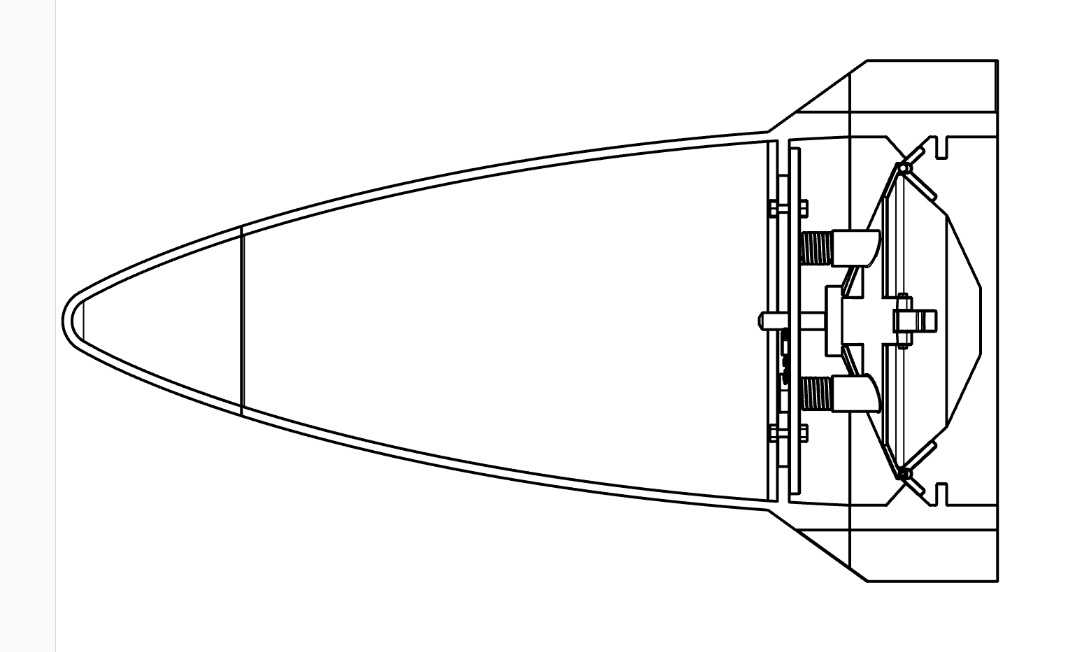

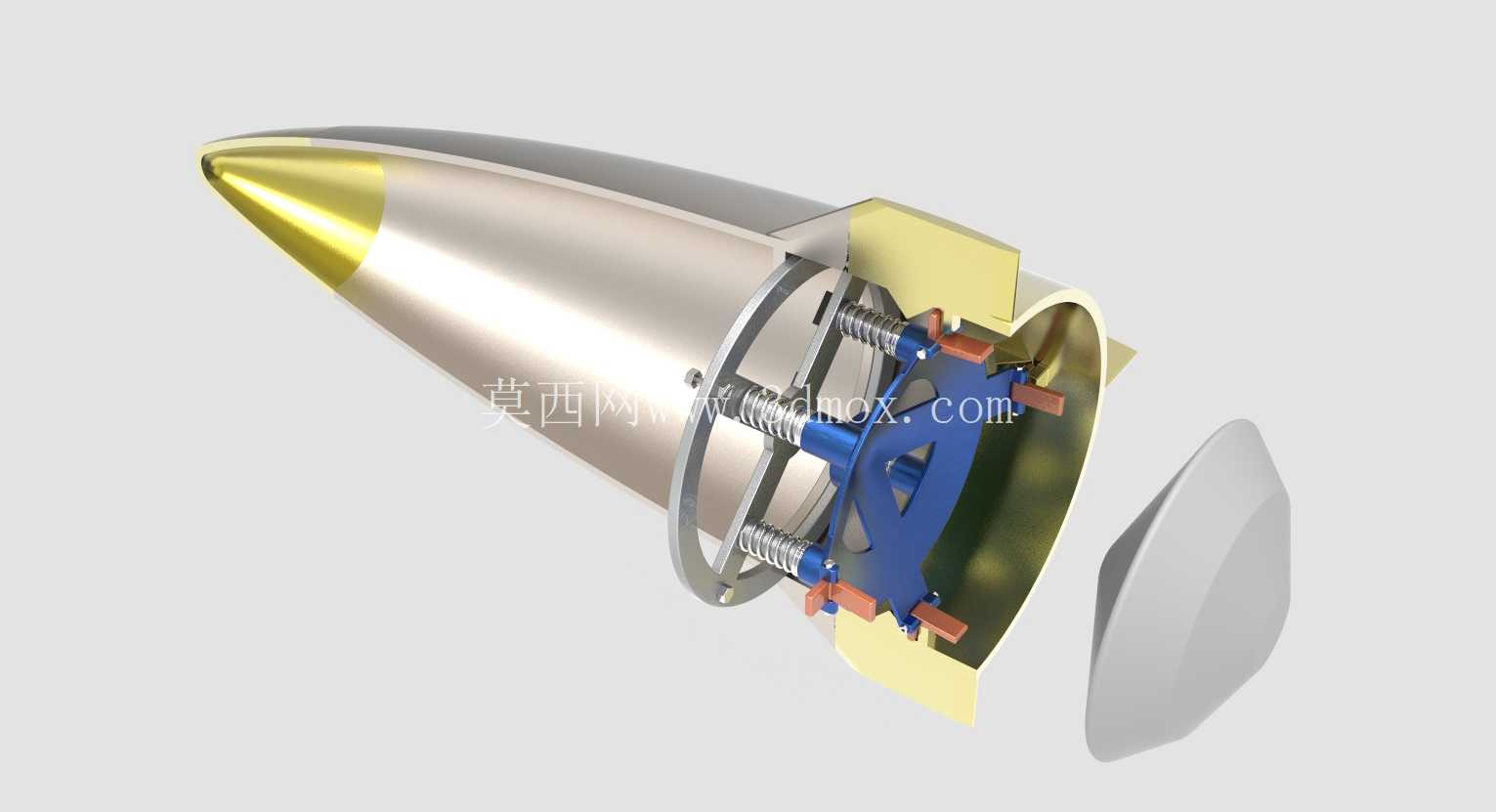

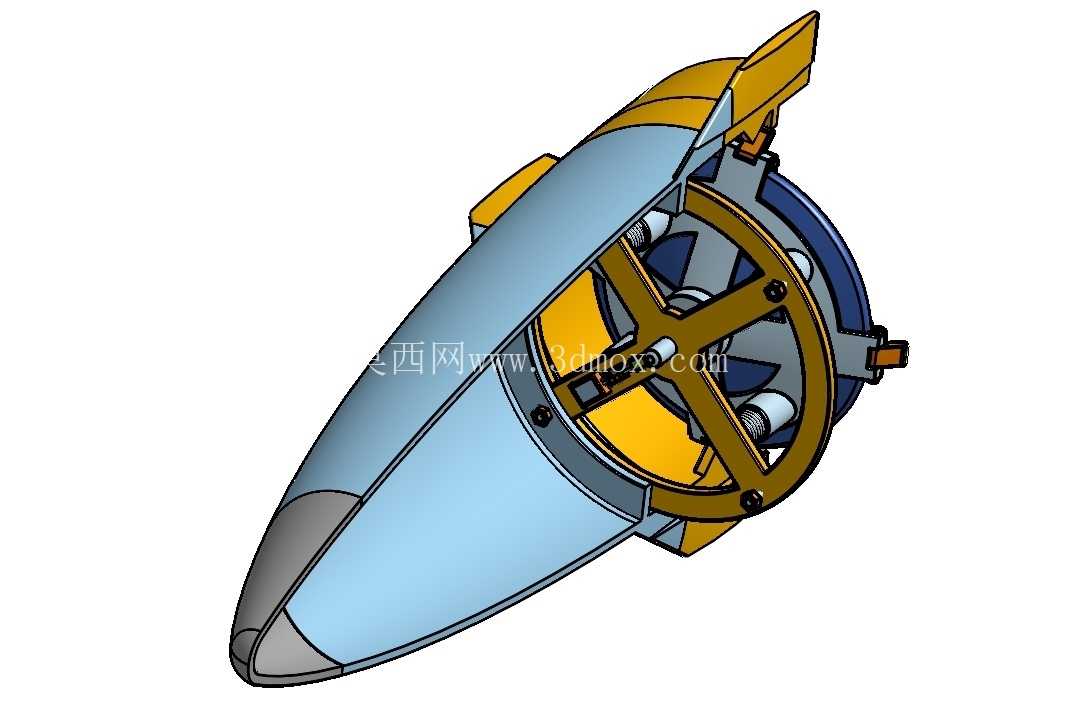

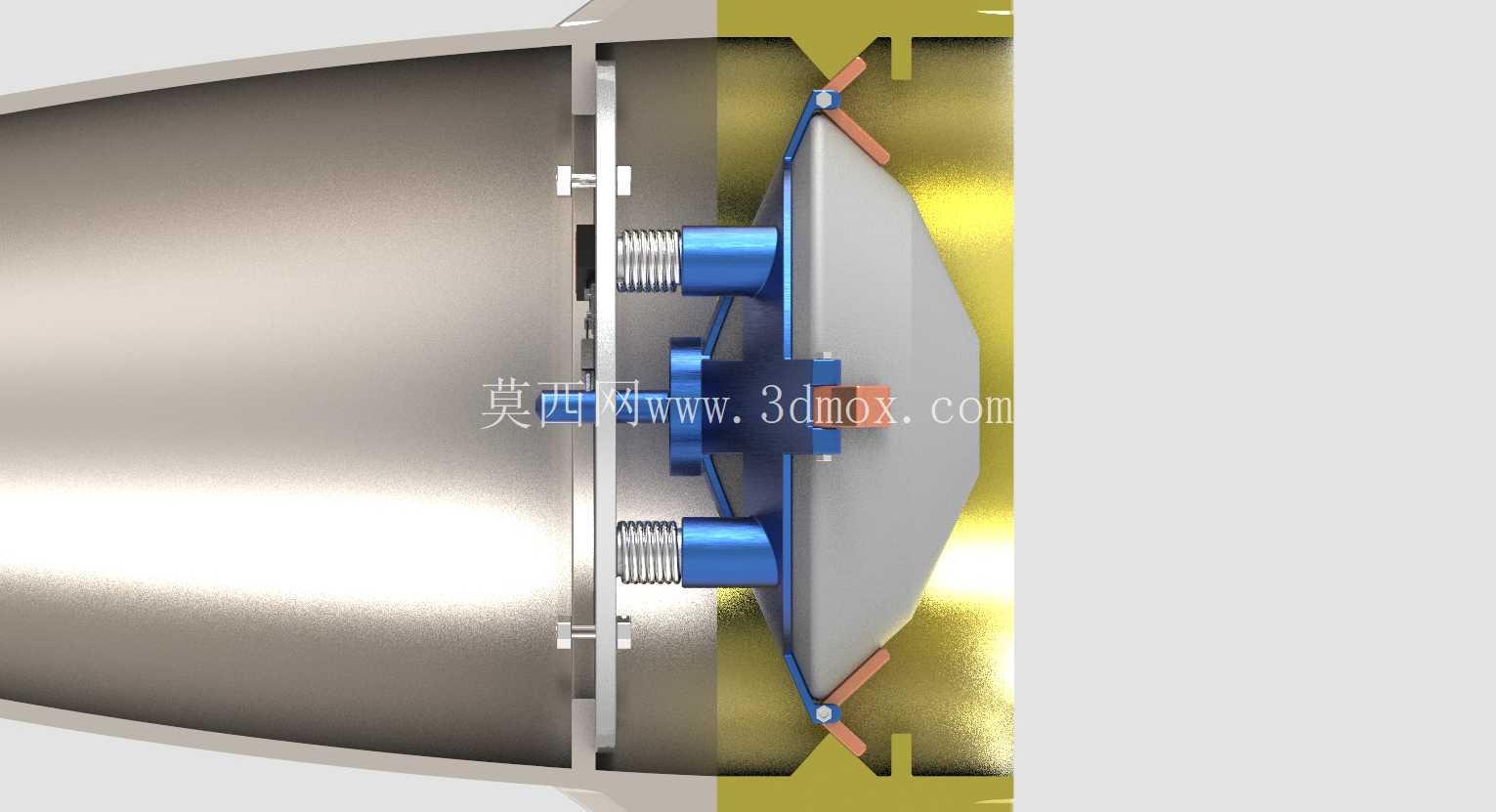

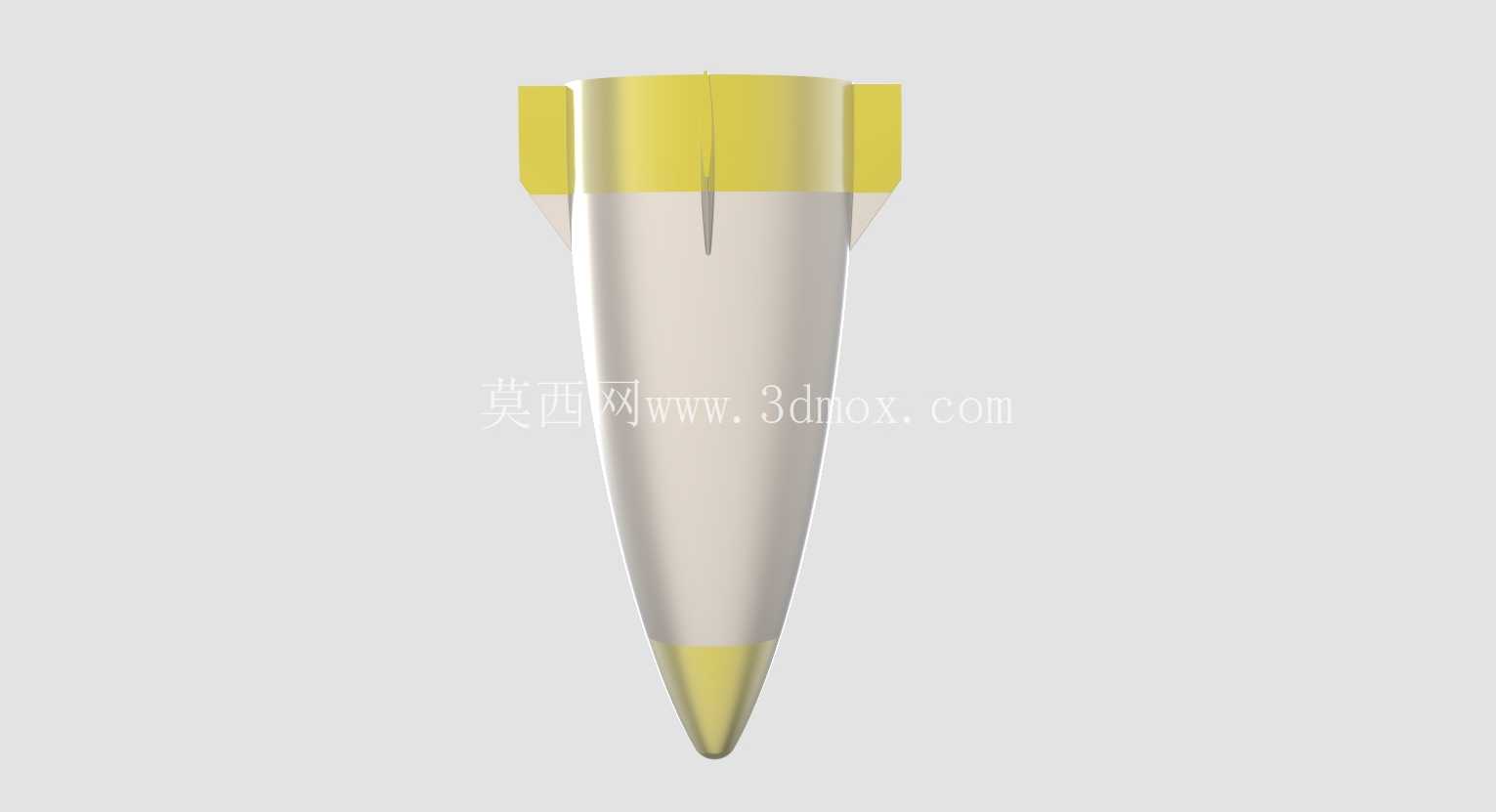

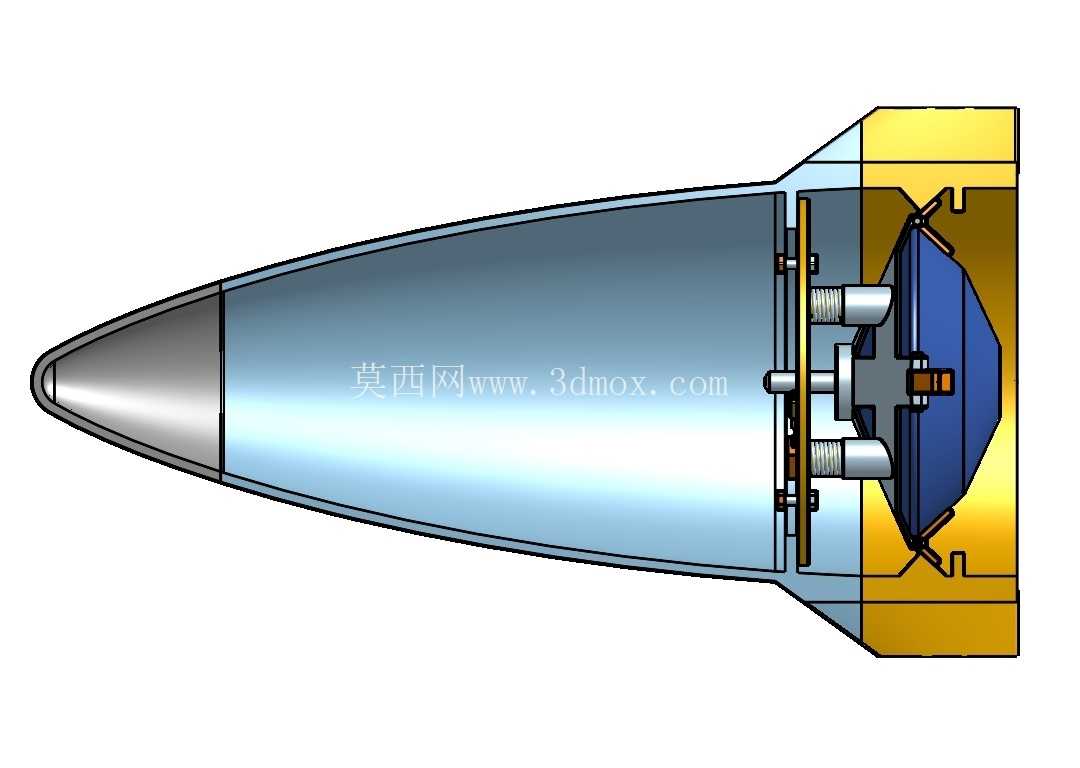

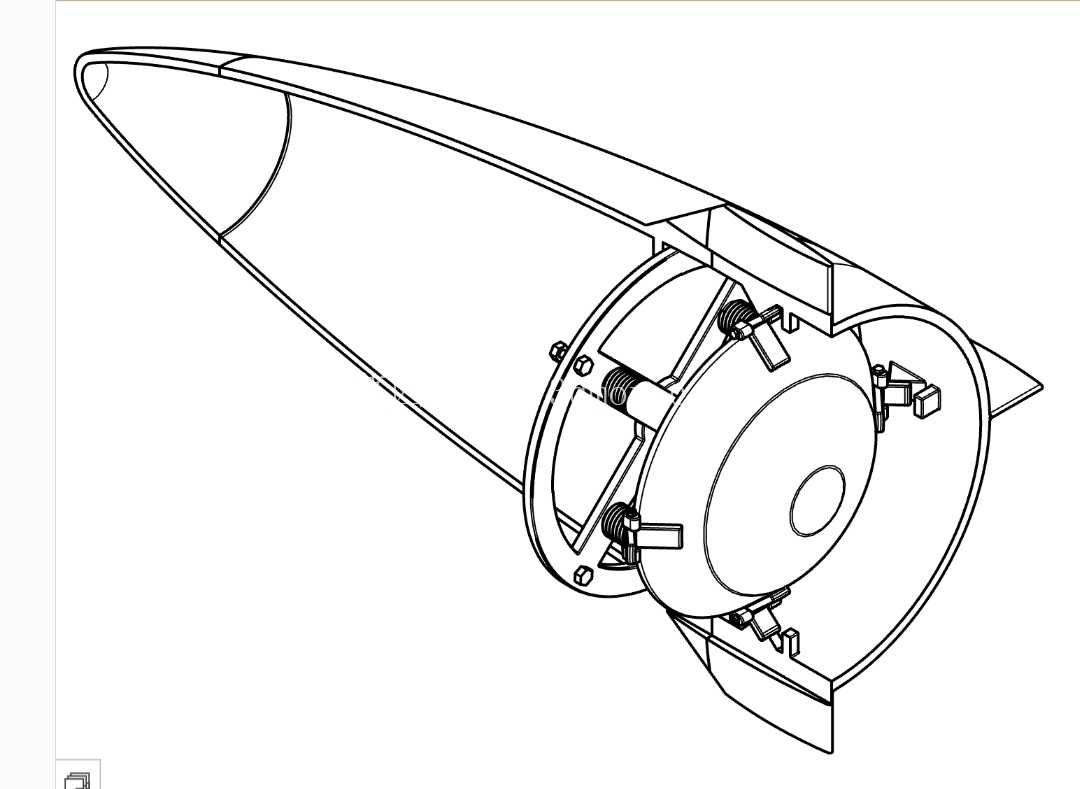

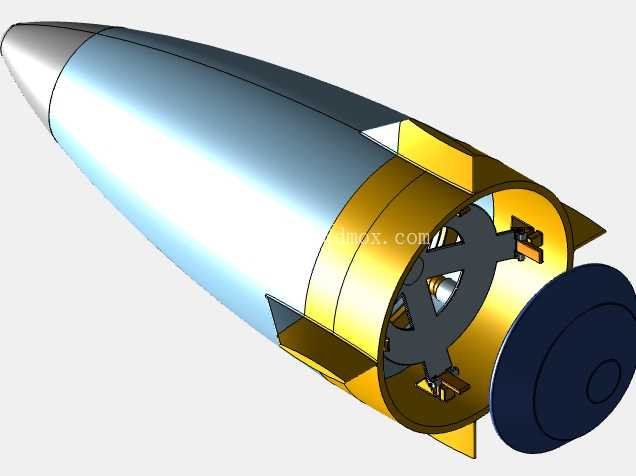

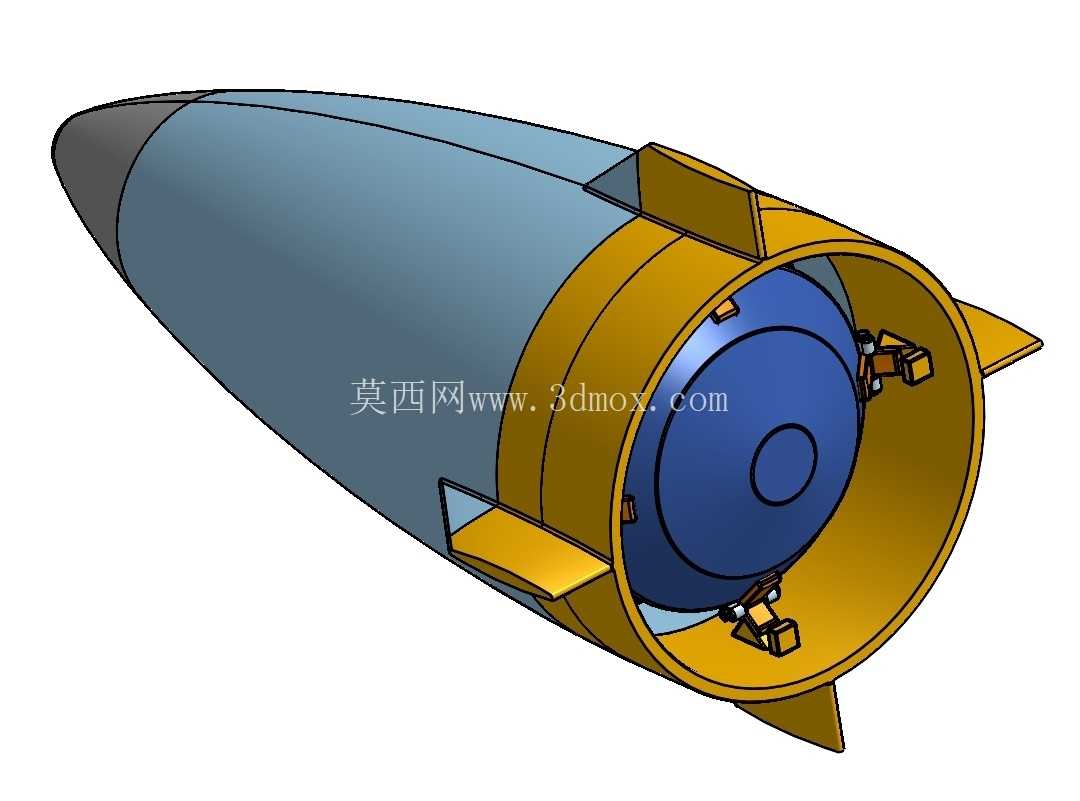

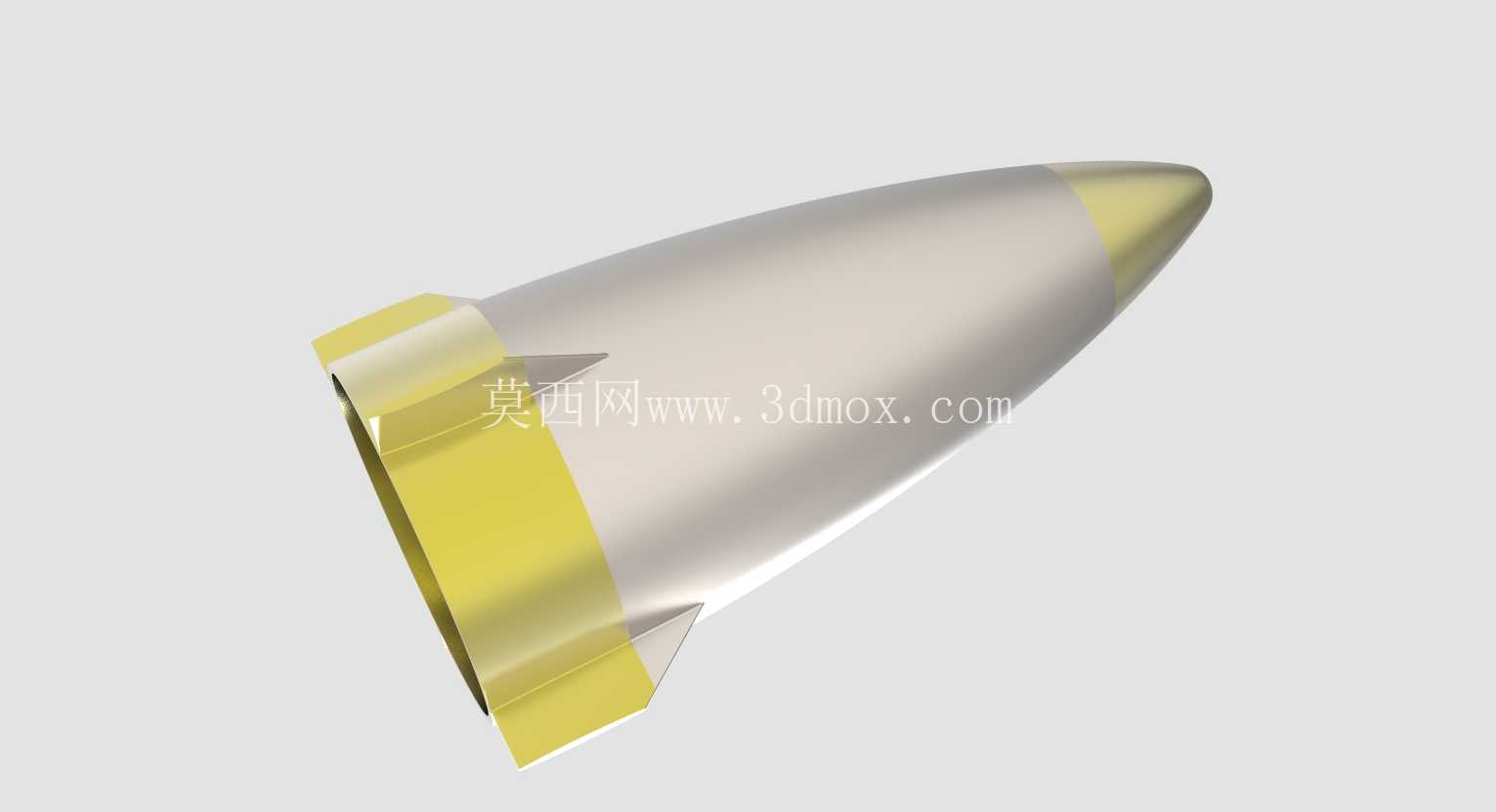

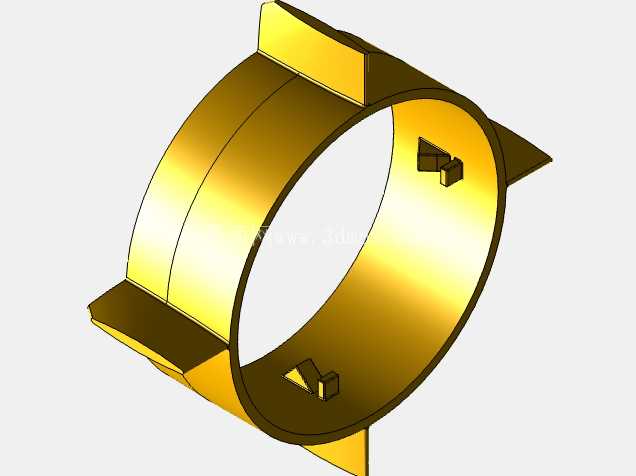

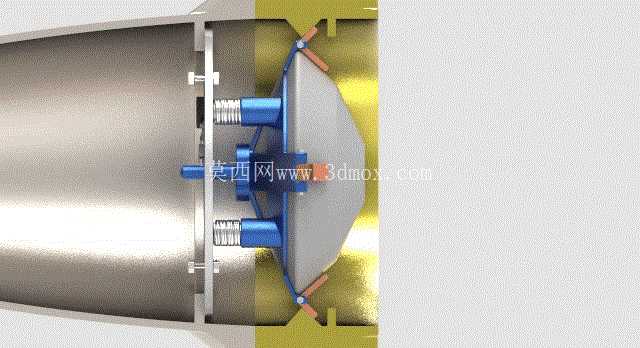

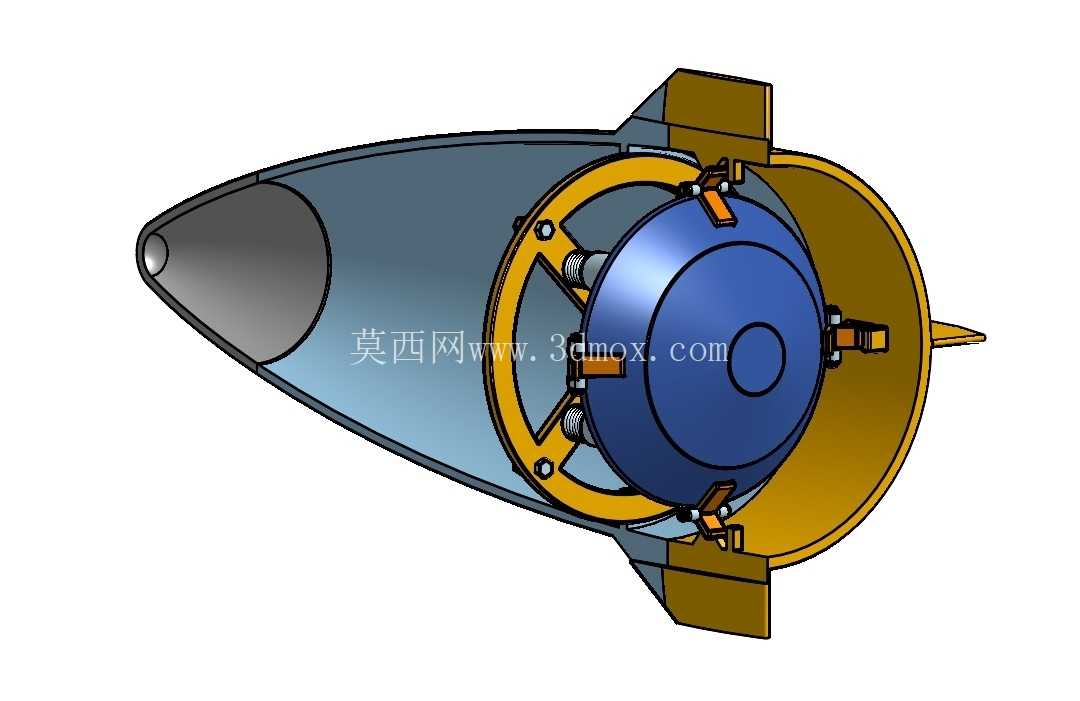

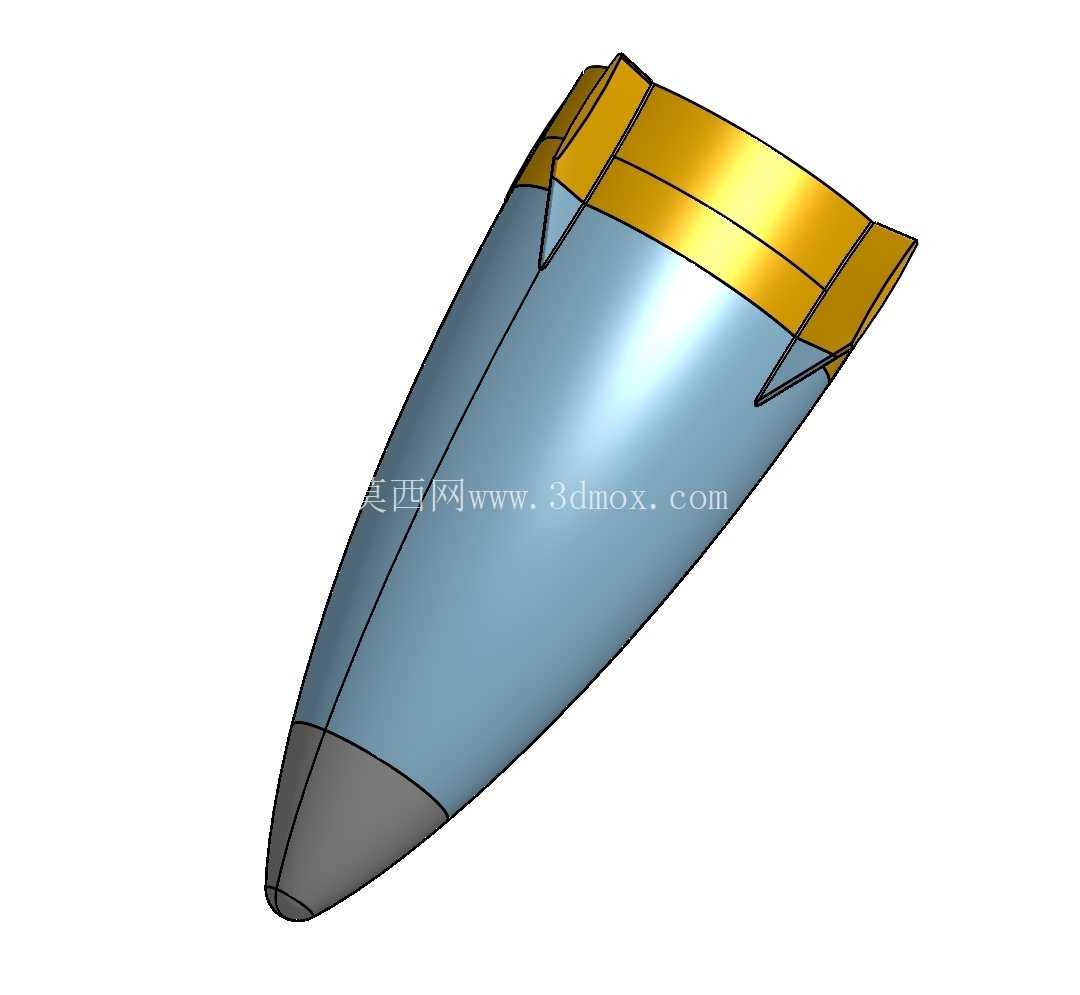

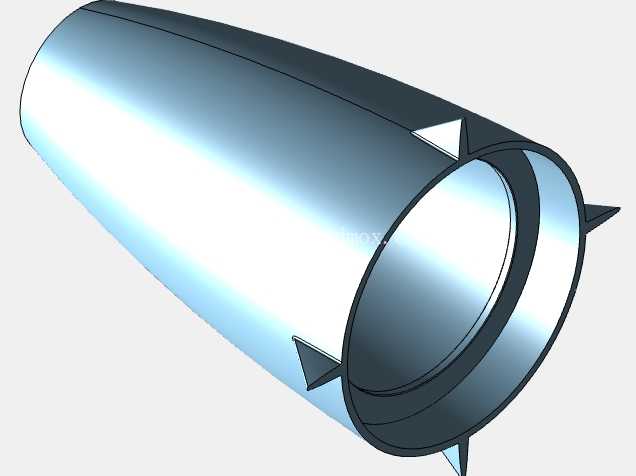

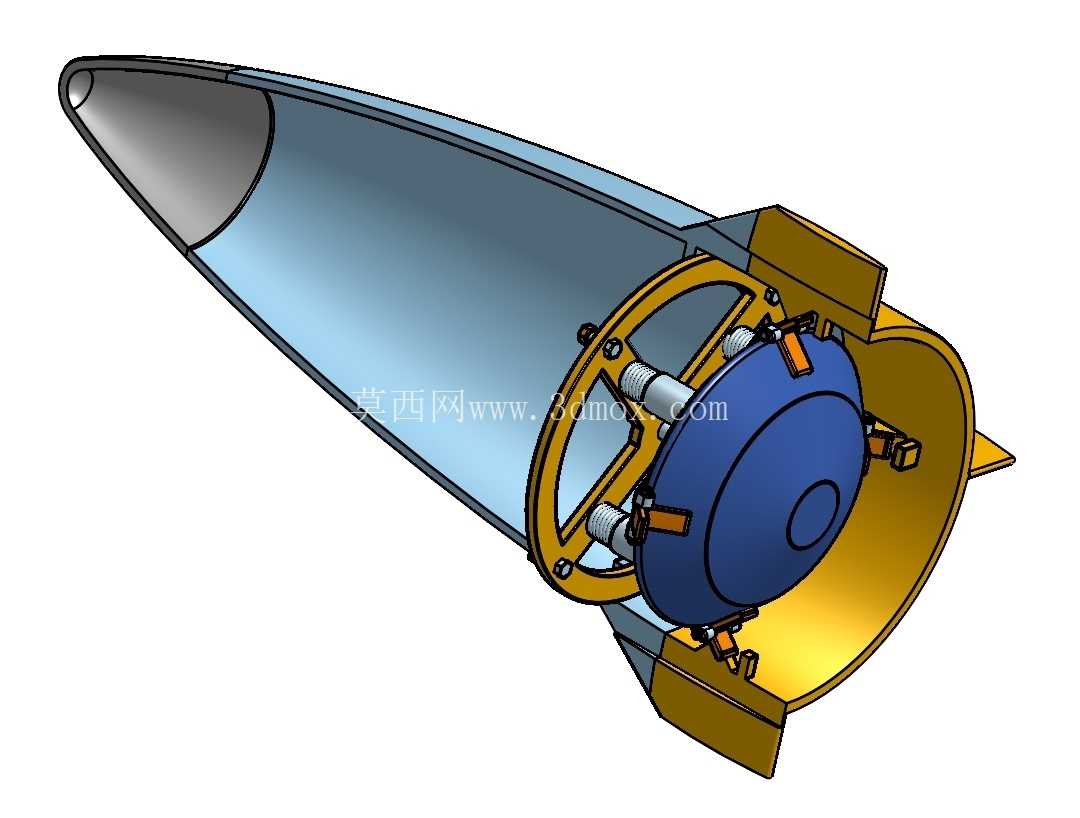

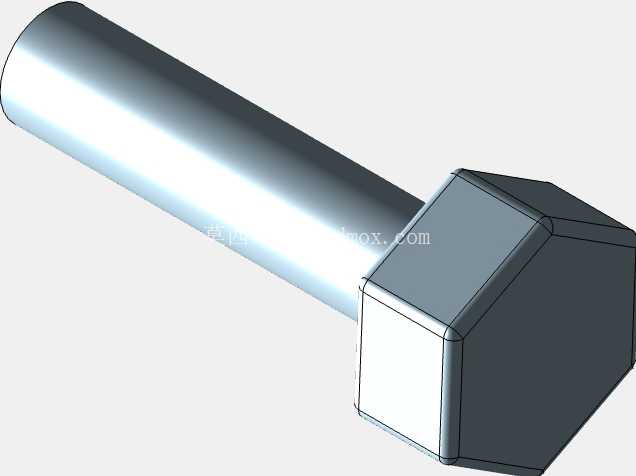

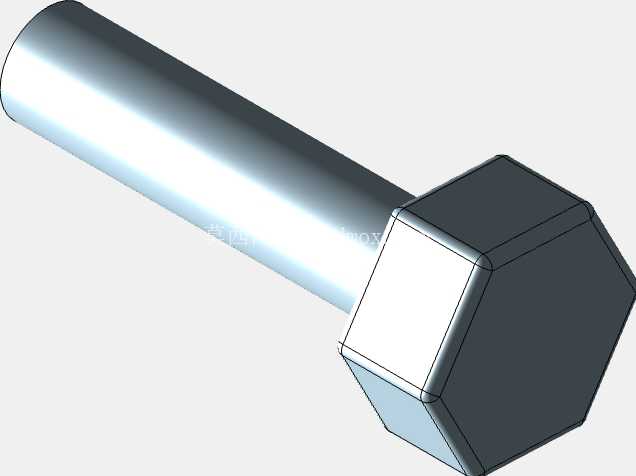

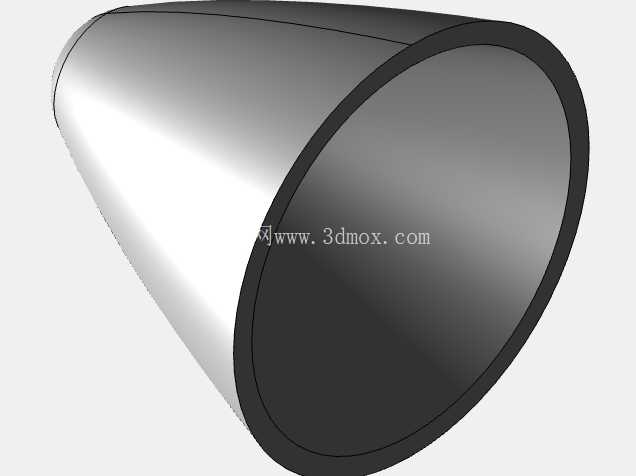

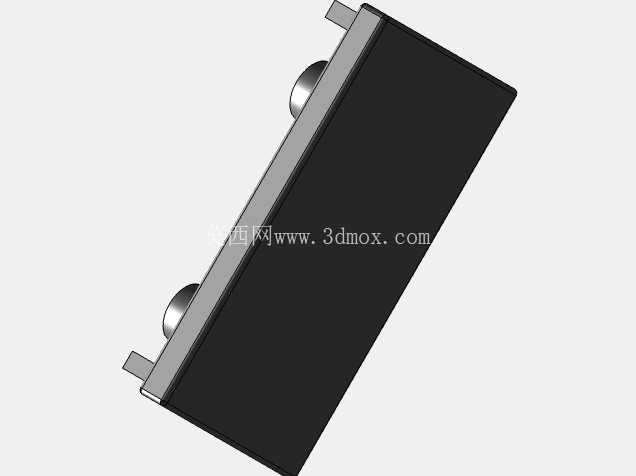

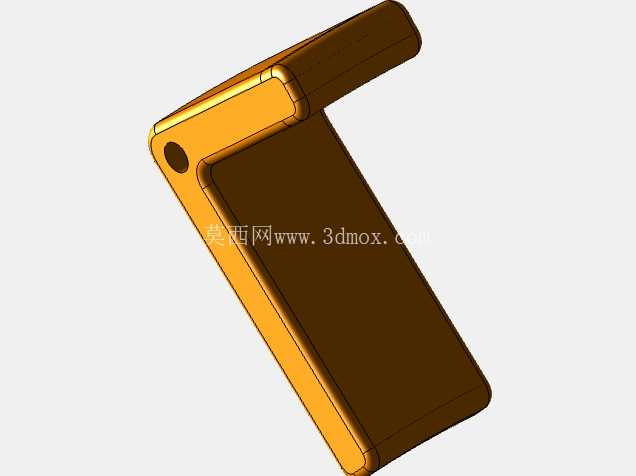

这套弹射机构主要面向高速动态性能测试场景开发,核心作用是在测试工况下完成被测试件的可控锁紧、瞬时释放与初始加速,为SPEED类动态测试提供稳定的初始发射条件,可覆盖航空航天部件动态特性验证、高速碰撞试验、载荷抛投测试等多类工程场景的发射端需求。从结构组成来看,整套机构集成在筒状安装舱内,核心功能模块分为锁紧定位组件、弹性储能单元、触发释放部件、导向支撑结构四个部分,所有部件的安装边界完全适配标准筒状测试舱的内径尺寸,不需要对原有测试舱体做额外改造即可完成装配,轴向安装长度控制在舱体预留的安装段范围内,径向最大轮廓与舱体内壁保留均匀的装配间隙,避免弹射过程中出现结构剐蹭。

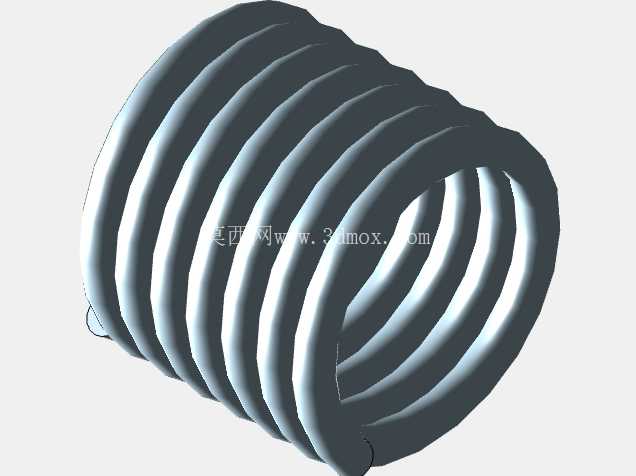

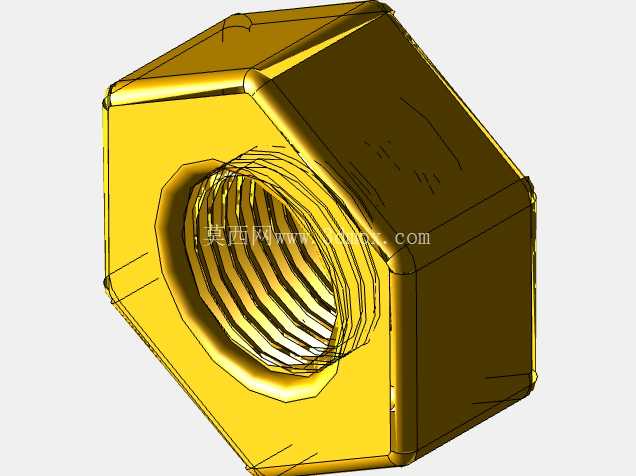

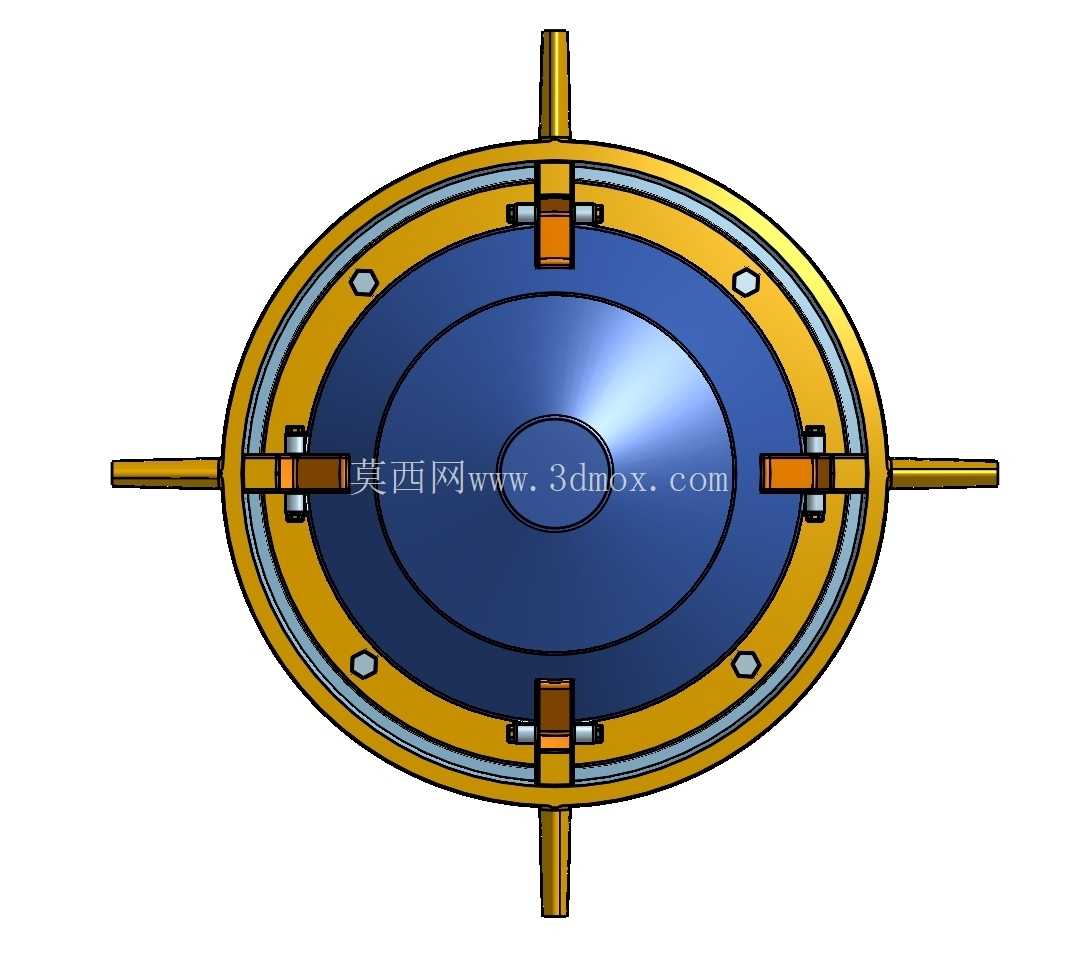

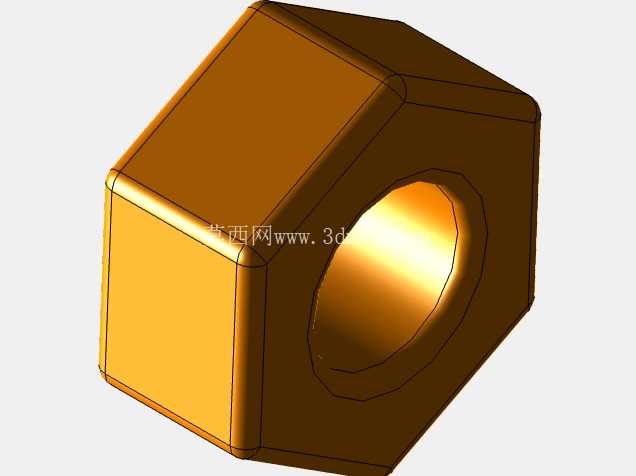

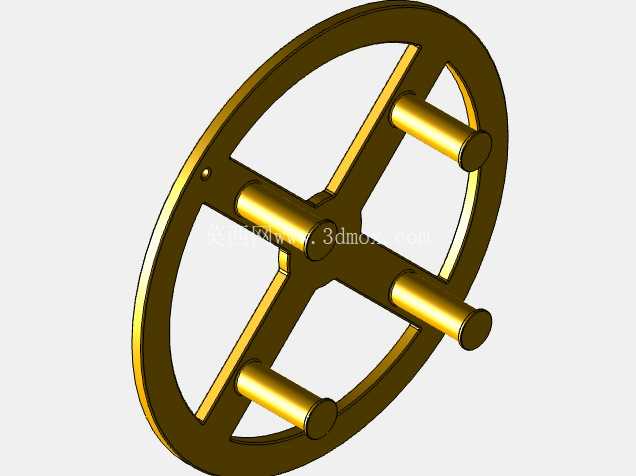

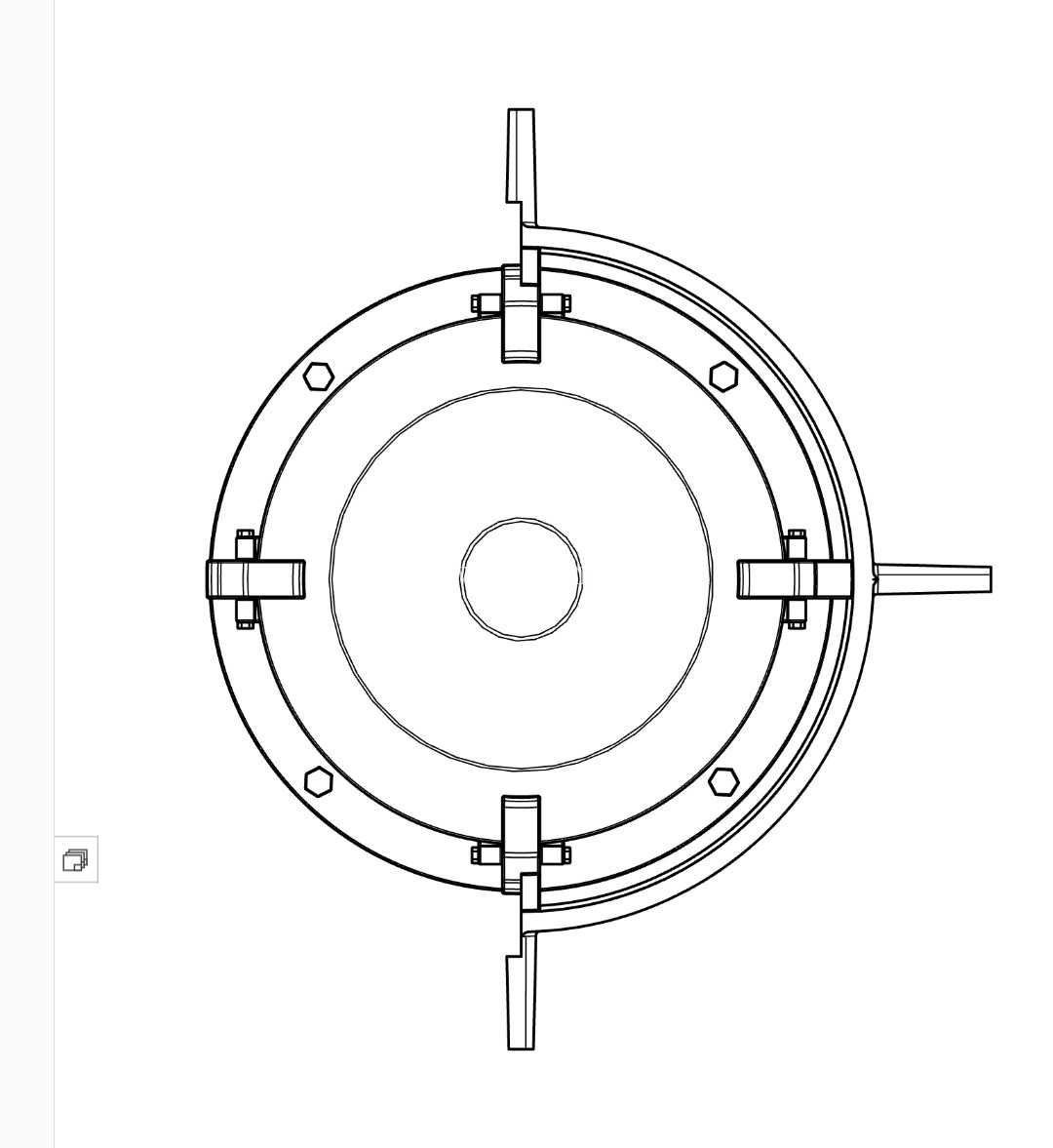

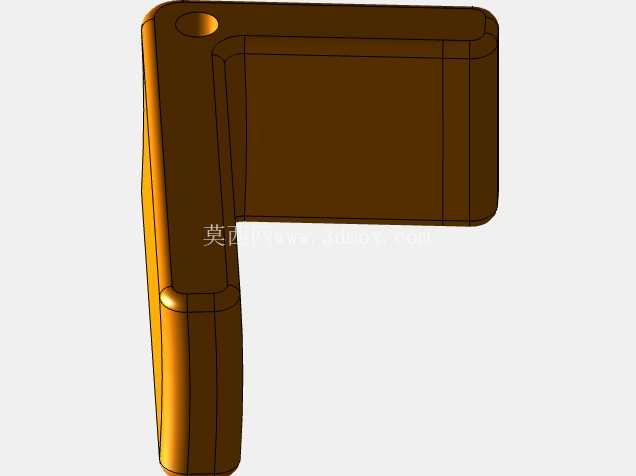

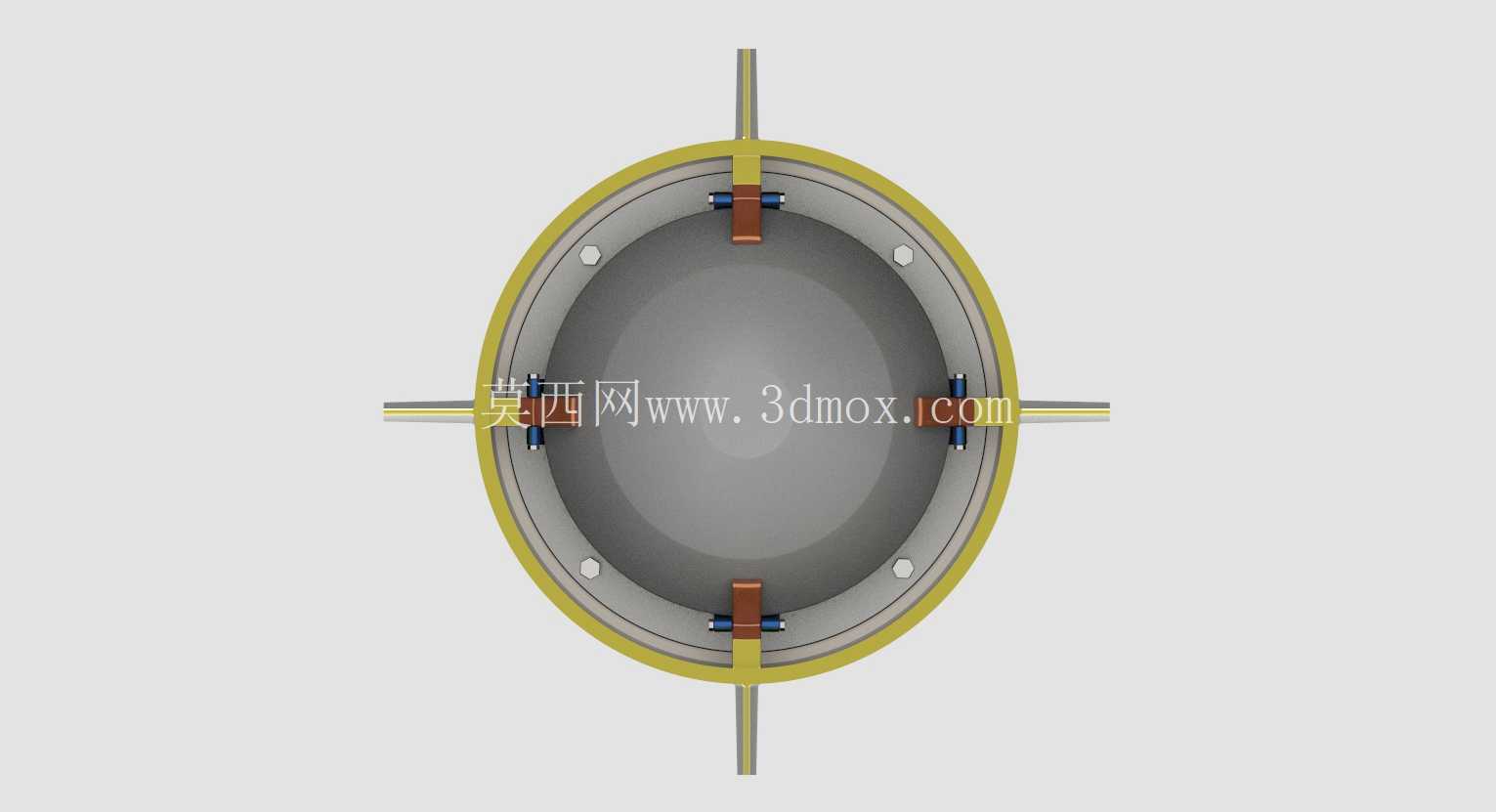

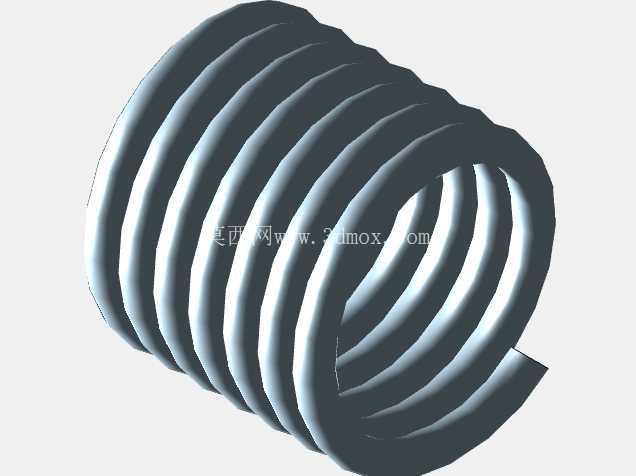

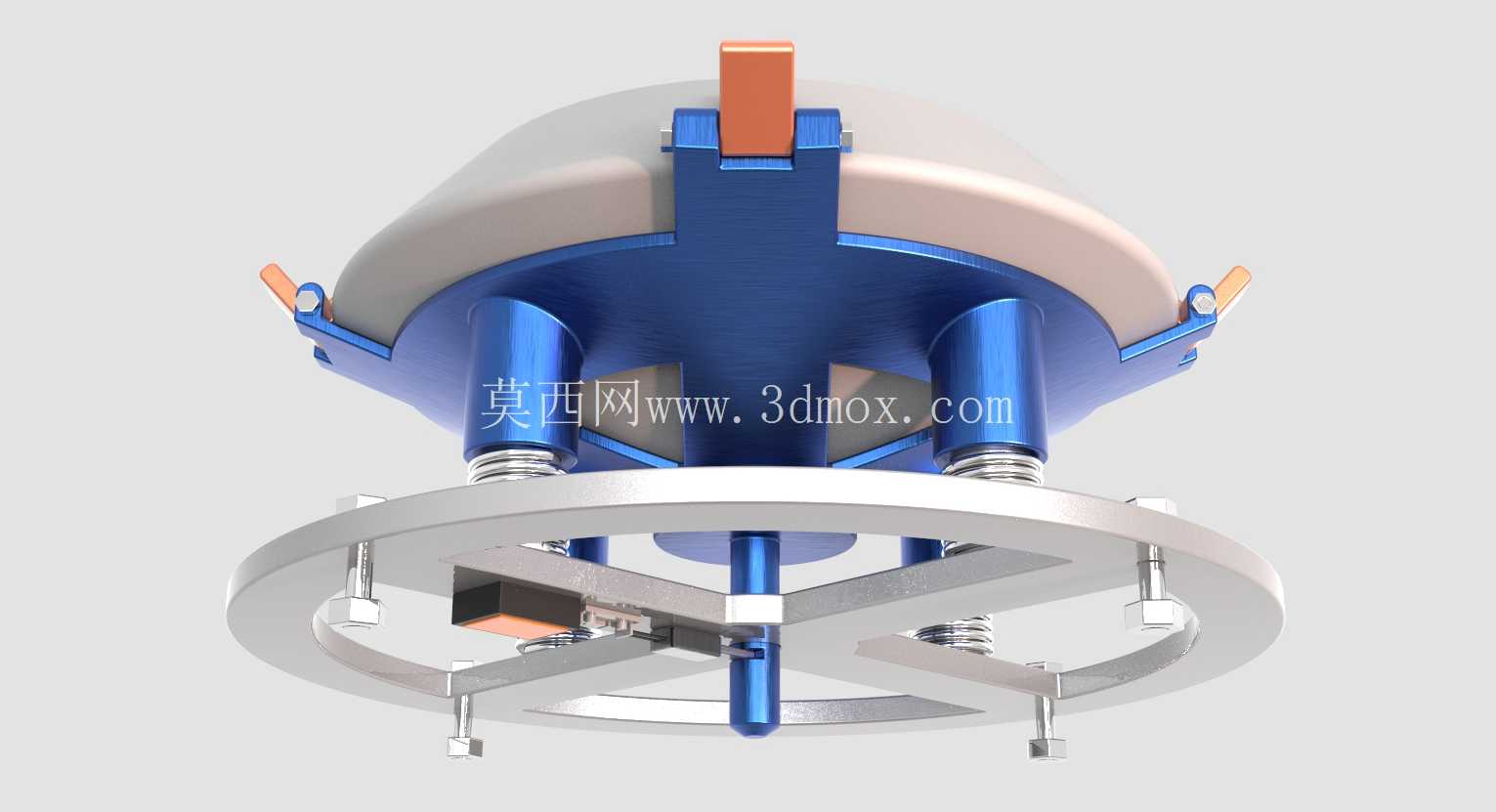

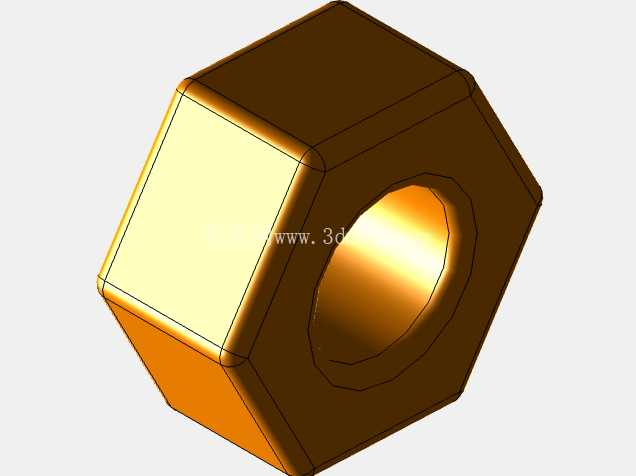

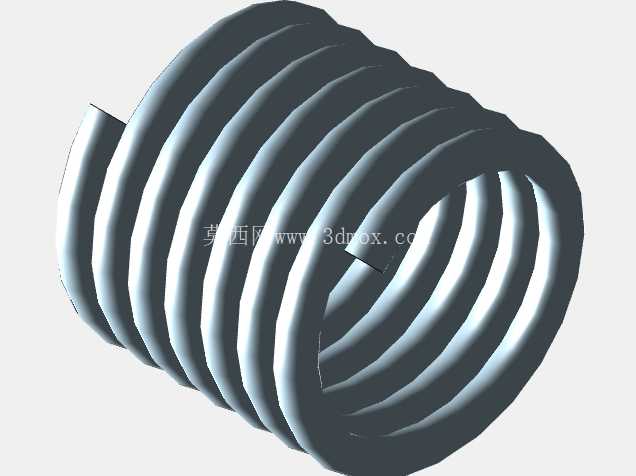

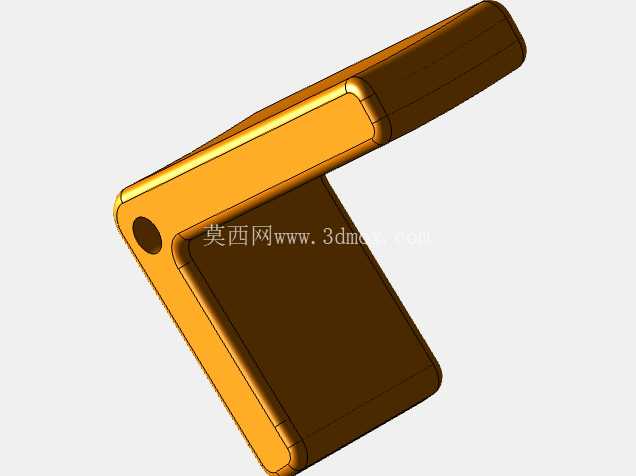

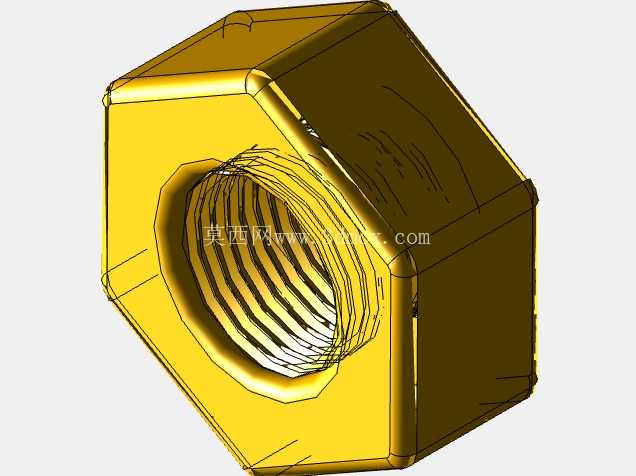

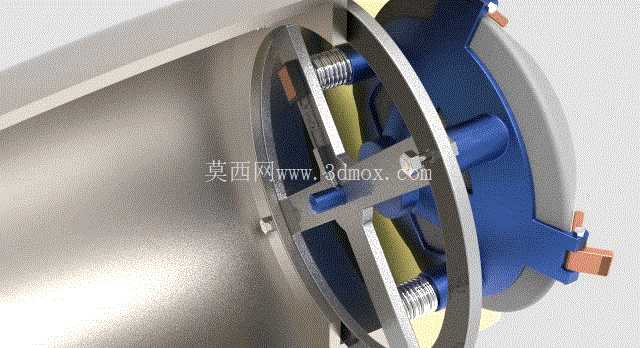

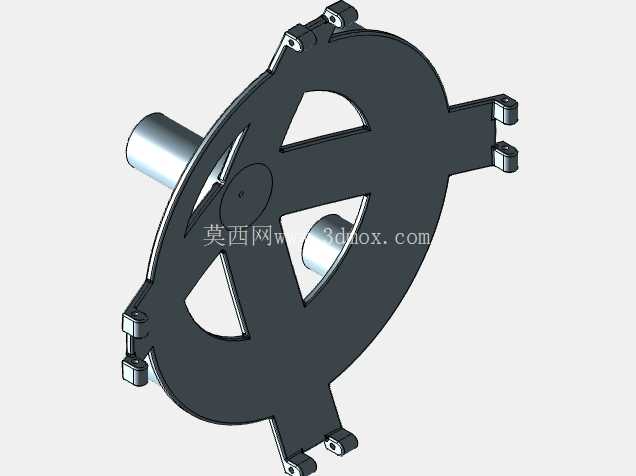

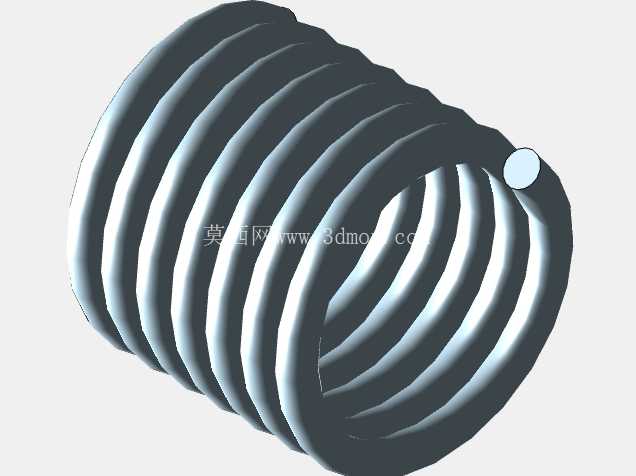

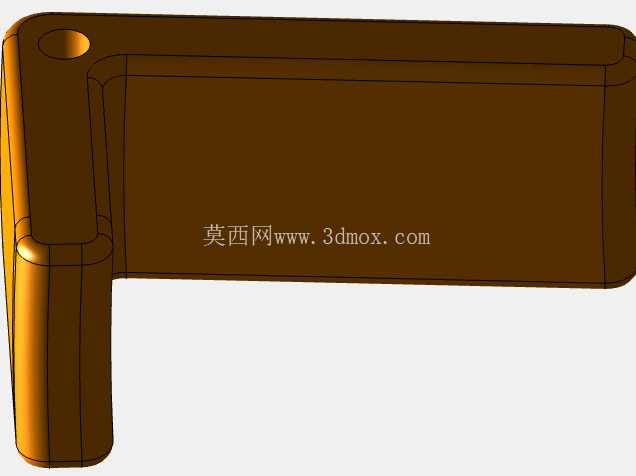

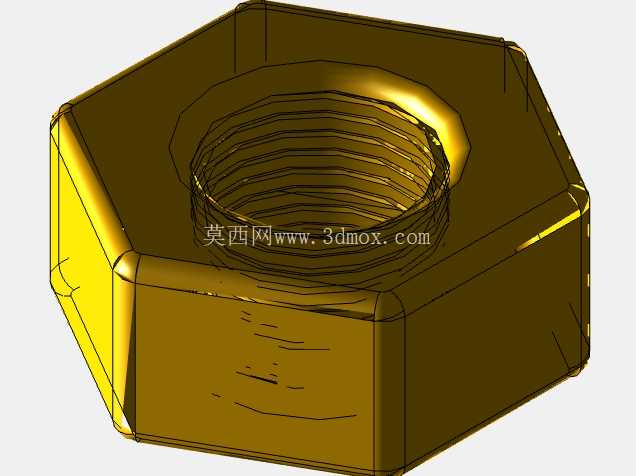

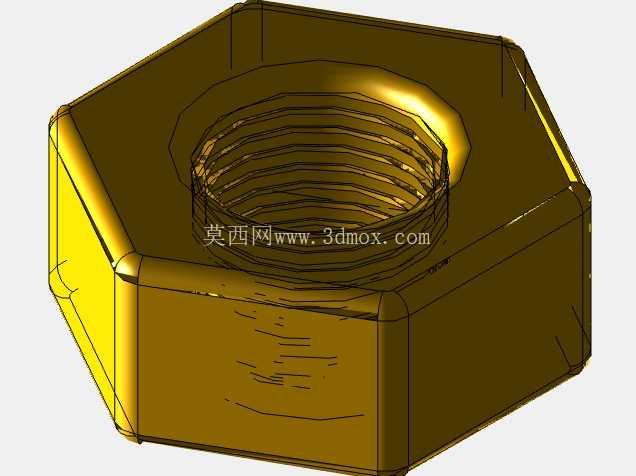

设计过程中优先考虑了释放动作的同步性,三个周向均匀分布的锁紧卡爪通过联动环连接,触发时卡爪可同时完成收放动作,避免被测试件受偏载影响出射姿态,卡爪的接触型面做了圆弧过渡处理,既保证锁紧状态下的接触面积足够,不会因为预紧力过大出现压痕损伤,也能在释放瞬间快速脱开,不会产生额外的卡滞阻力。弹性储能单元采用对称布置的圆柱螺旋压缩弹簧,弹簧的预压缩量可通过尾部的调节螺母进行微调,适配不同重量被测试件的初始速度需求,弹簧导向杆与安装座之间采用小间隙配合,表面做硬化处理降低往复运动的磨损量,延长机构的重复使用寿命。

触发组件采用机械式拨叉结构,不需要额外接入气源或者电源即可完成触发动作,触发力经过杠杆比优化后控制在人力可直接操作的范围内,同时设置了安全锁销,在非测试状态下锁销插入触发连杆的定位孔内,可完全避免误触发带来的安全风险。导向支撑部分采用分段式导向结构,被测试件的支撑座与舱体内壁之间设置了耐磨导向环,弹射过程中支撑座沿轴向直线运动,径向跳动量控制在极小范围内,保证出射轨迹的一致性。

从实际工况适配角度,整套机构的所有受力部件都经过载荷校核,卡爪、联动环、触发拨叉等关键承力件选用高强度合金结构钢,非受力的结构护罩选用轻质铝合金材料,在保证结构强度的前提下尽可能降低整体自重,减少储能单元需要克服的自身惯量,提升能量利用效率。安装接口采用标准化的法兰连接形式,与测试舱段的连接螺栓孔位周向均布,装配时不需要做额外的配钻加工,拆装维护效率较高,日常维护仅需要定期在导向配合面涂抹润滑脂、检查弹簧的疲劳状态即可,不需要复杂的调校流程。

在结构细节处理上,所有运动部件的棱边都做了倒角去毛刺处理,避免装配或者操作过程中出现划伤,弹簧的两端都做了磨平处理,保证弹簧受压时端面与安装座完全贴合,不会出现偏斜导致的弹力方向偏移。卡爪的复位采用小型拉伸弹簧,在触发动作完成后卡爪可自动复位到张开位置,方便下一次测试时快速装入被测试件,缩短测试准备的周期。整套机构的运动行程经过精确计算,释放瞬间弹簧的推力作用行程刚好满足被测试件的初始速度要求,行程末端设置了缓冲垫,避免支撑座运动到终点时出现刚性撞击,产生额外的振动影响测试精度。
