三轴增稳吊舱航拍相机结构设计

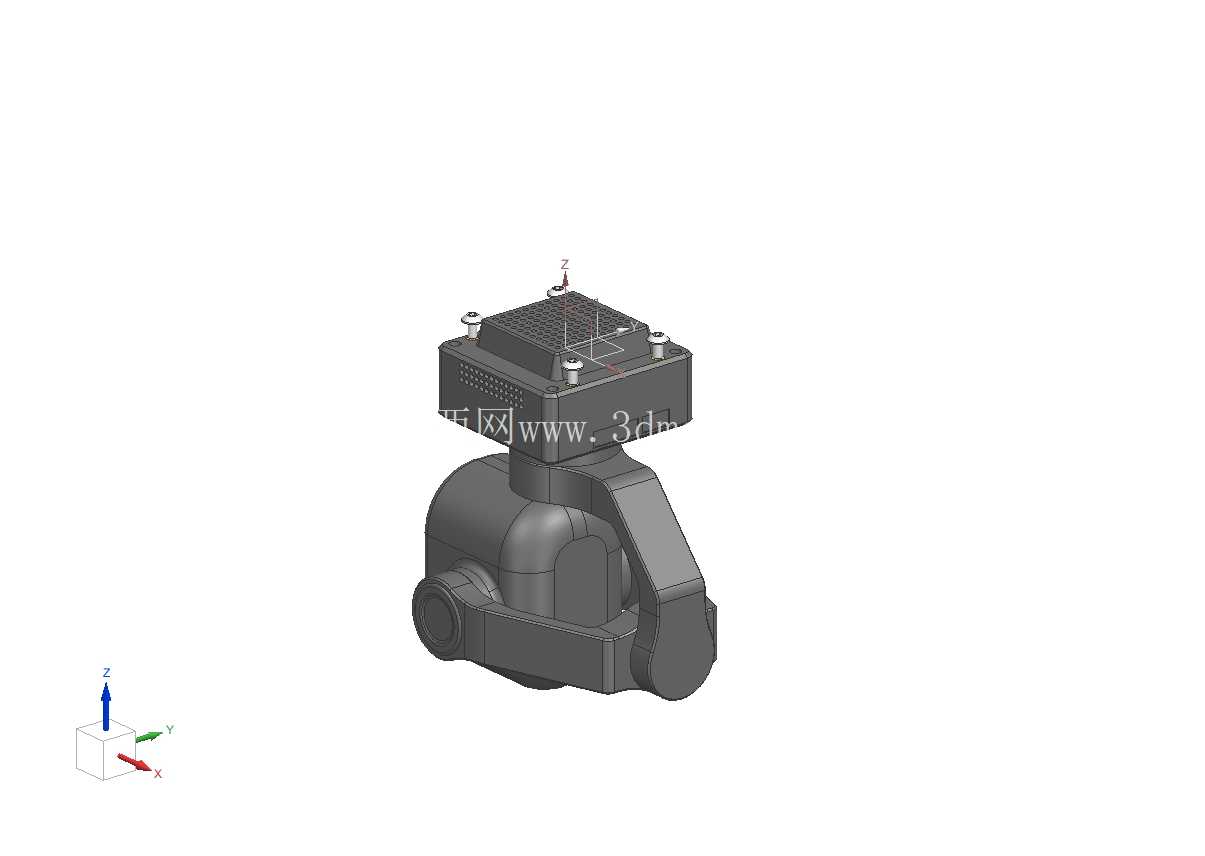

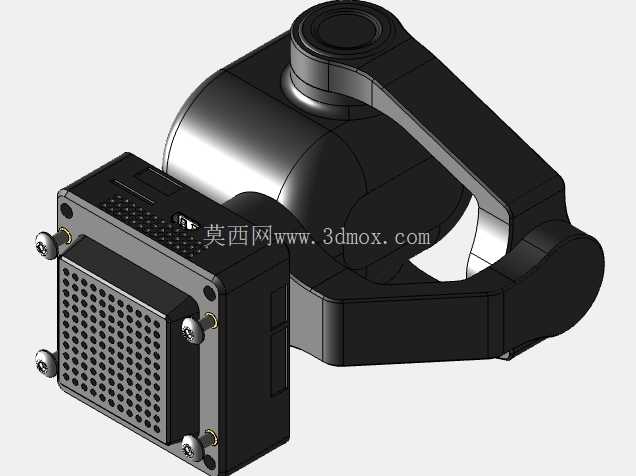

　　这套三轴吊舱挂载相机的结构设计，核心服务于低空航拍、航测作业的成像稳定需求，在实际作业场景中，不管是多旋翼无人机挂载执行测绘航线飞行，还是系留浮空平台搭载做定点区域监控，这套结构都能抵消载体带来的姿态扰动，保证成像画面的清晰度与指向精度。从结构功能拆分来看，上部的安装基座是整套设备与载体的连接接口，基座表面做了格栅式的散热结构，不是为了造型特意设计的装饰特征，而是考虑到内置的IMU模块、驱动电路板长时间工作的散热需求，基座上预留的四个安装孔位做了沉头设计，安装时螺丝头部不会突出基座平面，避免和载体挂载架产生干涉，安装孔的孔位间距按照行业通用的无人机挂载接口标准做了适配，能兼容多数主流飞行平台的挂载点，不需要额外做转接板就能直接固定。下部的云台主体采用三轴正交的结构布局，三个转动轴分别对应航向、俯仰、横滚三个方向的姿态补偿，每个转轴的内置走线空间都做了预留，避免线缆外露在转动过程中产生拉扯磨损，同时也能减少风阻对云台转动的干扰。云台的相机容纳舱做了圆弧过渡的外形处理，不是单纯为了美观，而是航拍作业时高速飞行状态下，圆弧外形能减少气流在舱体表面产生的紊流，降低风阻带来的高频振动，避免振动传递到镜头端影响成像质量。

　　从安装边界来看，整套结构的上部安装面到下部镜头最低点的垂直高度，在设计时控制在常规航拍吊舱的通用尺寸区间内，不会因为垂向尺寸过大导致无人机起降时触地，横向的最大宽度也控制在挂载架的安全间距范围内，转动到最大俯仰角度时，镜头不会和上部的安装基座、载体的起落架产生碰撞。设计过程中，转动关节的位置都做了限位结构的预留，每个轴的转动角度范围根据实际航拍需求做了限定，航向轴可以实现360度连续旋转，俯仰轴覆盖从垂直向下到水平向前的全作业视角，横滚轴的补偿角度足够抵消载体飞行过程中的侧倾扰动，不会出现转动超程拉扯线缆的问题。

　　结构的壁厚设计兼顾了强度与轻量化要求，基座部分因为要承载整个云台和相机的重量，同时承受飞行过程中的加速度冲击，壁厚做了适当加厚，内部设置了加强筋来提升刚性，避免飞行过程中产生共振；云台的转动臂部分在保证结构强度的前提下做了局部减薄处理，尽可能降低整体重量，减少对无人机有效载荷的占用。相机舱的内部安装位做了通用化设计，可以适配不同尺寸的航拍相机模块，安装位的定位凸台能保证相机光轴和云台的转动中心重合，减少姿态补偿过程中的视差偏移。整套结构的连接部位都设计了定位止口，装配时不需要反复调整就能保证各轴的同轴度，降低装配调试的工作量，转轴处的密封结构预留了安装槽位，可以加装密封圈满足雨天轻作业环境下的防水需求，拓展设备的适用场景。

　　在实际作业过程中，这套结构的重心经过了配平设计，整个转动部分的重心落在三个转轴的交点位置，这样电机在维持姿态时不需要持续输出额外的力矩来平衡偏载，既能降低功耗延长作业时间，也能提升姿态响应的速度，在无人机做机动飞行或者遇到气流扰动时，能更快地调整姿态抵消扰动，保证画面稳定。上部基座的电气接口设置在侧面，接口位置做了内凹处理，避免插拔线缆时和安装架干涉，同时接口的朝向顺着飞行方向，减少飞行过程中雨水、灰尘直接灌入接口的概率。
