图书馆书籍除尘专用工业吸尘设备

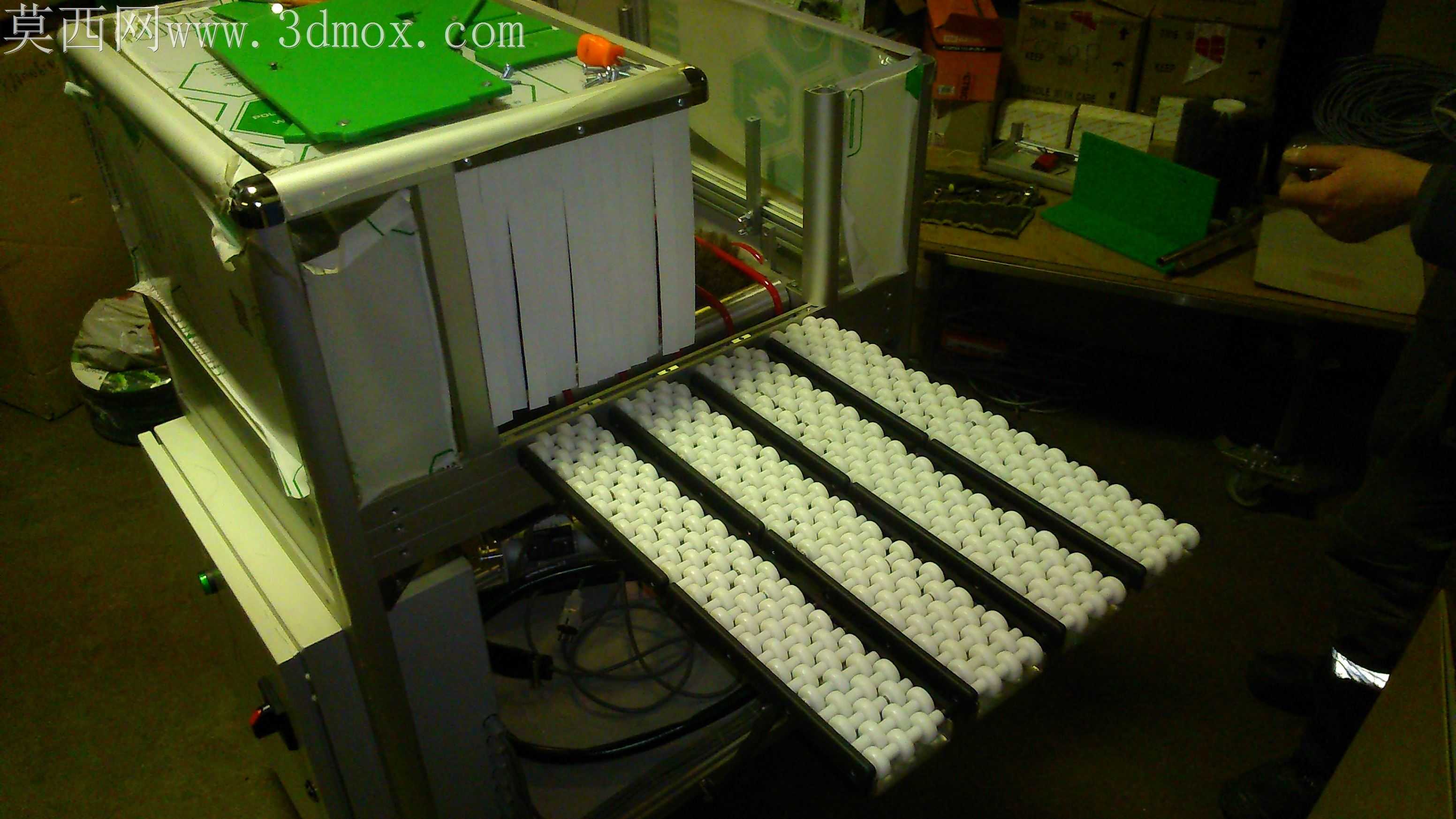

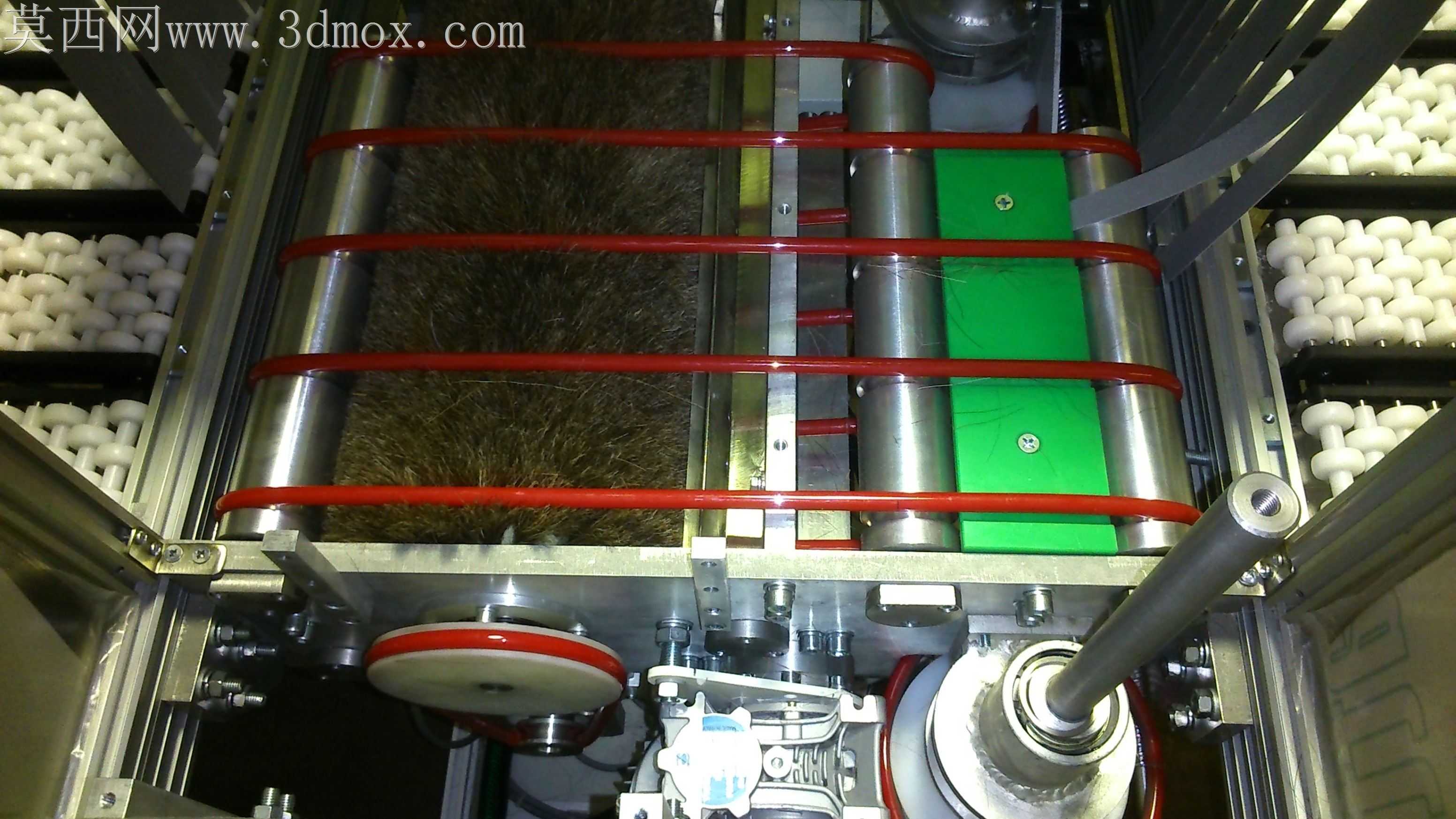

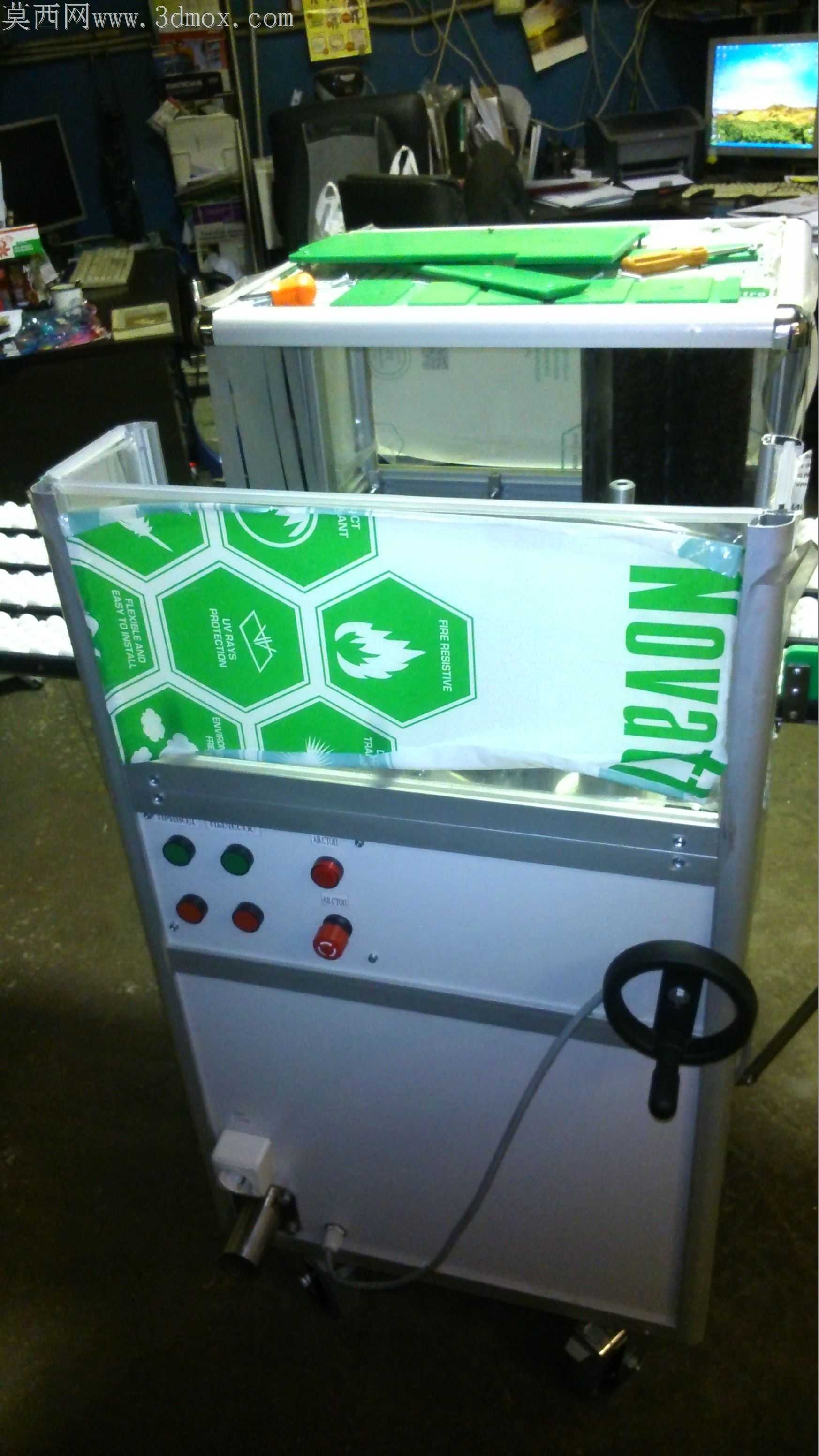

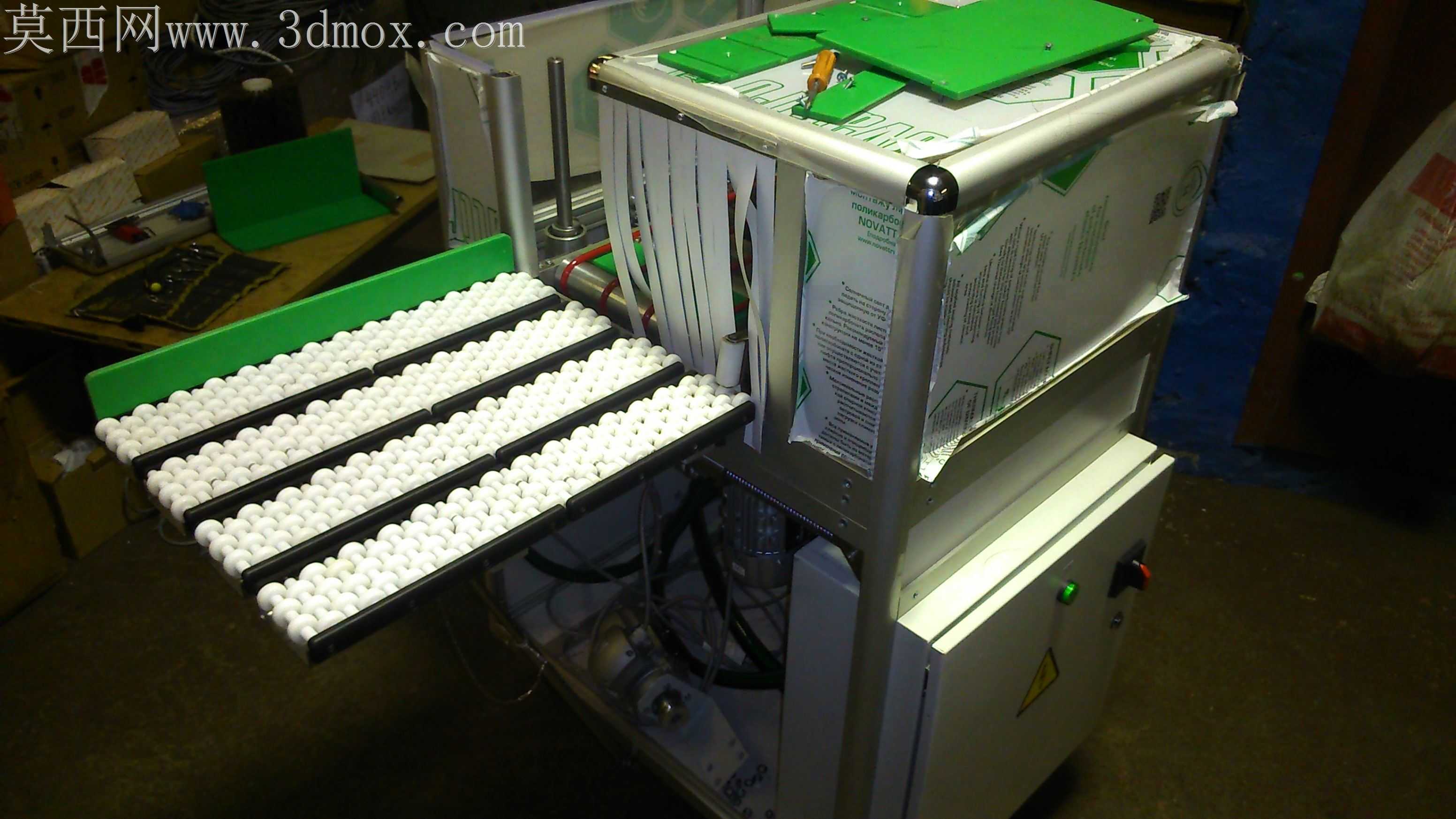

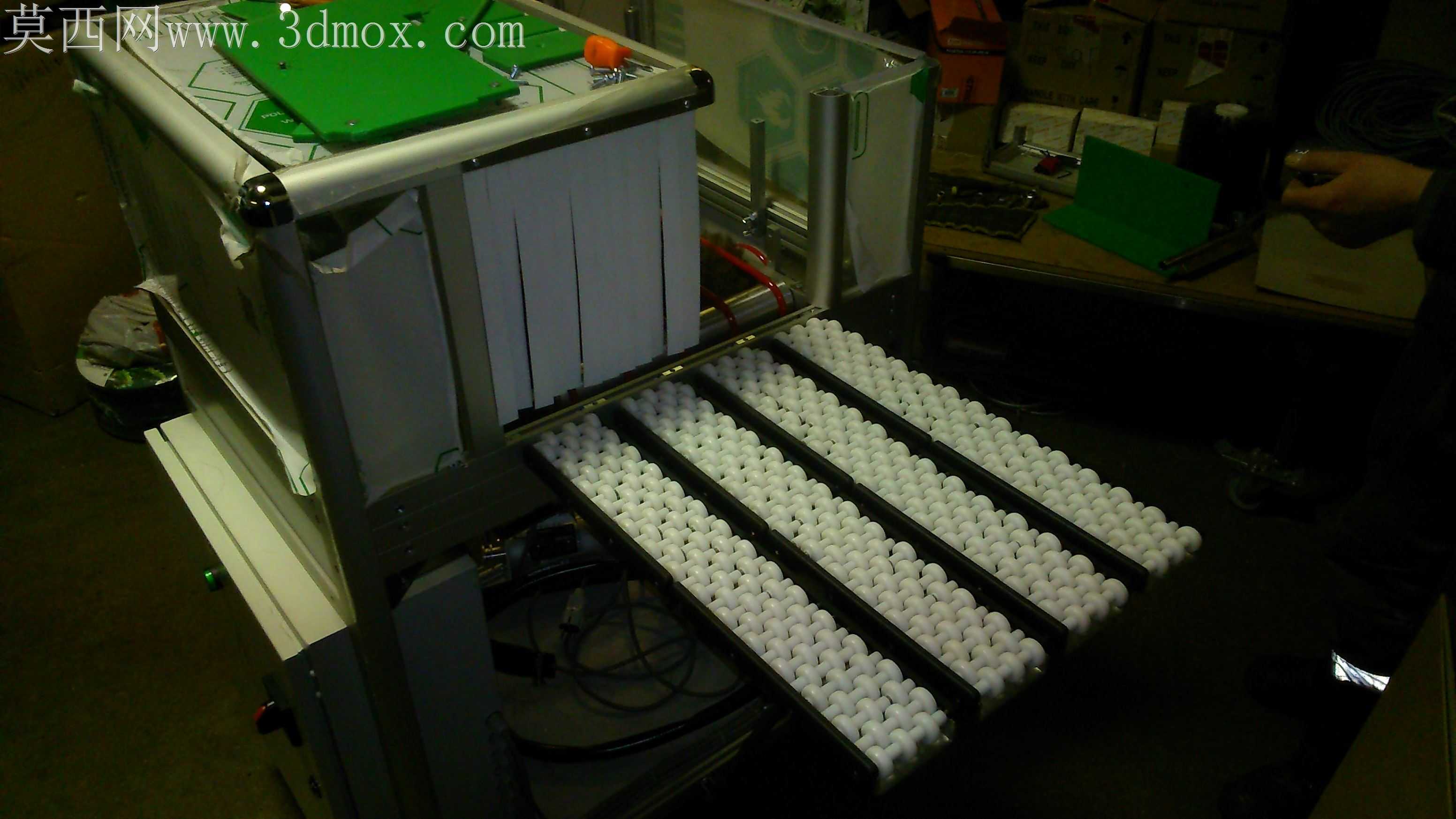

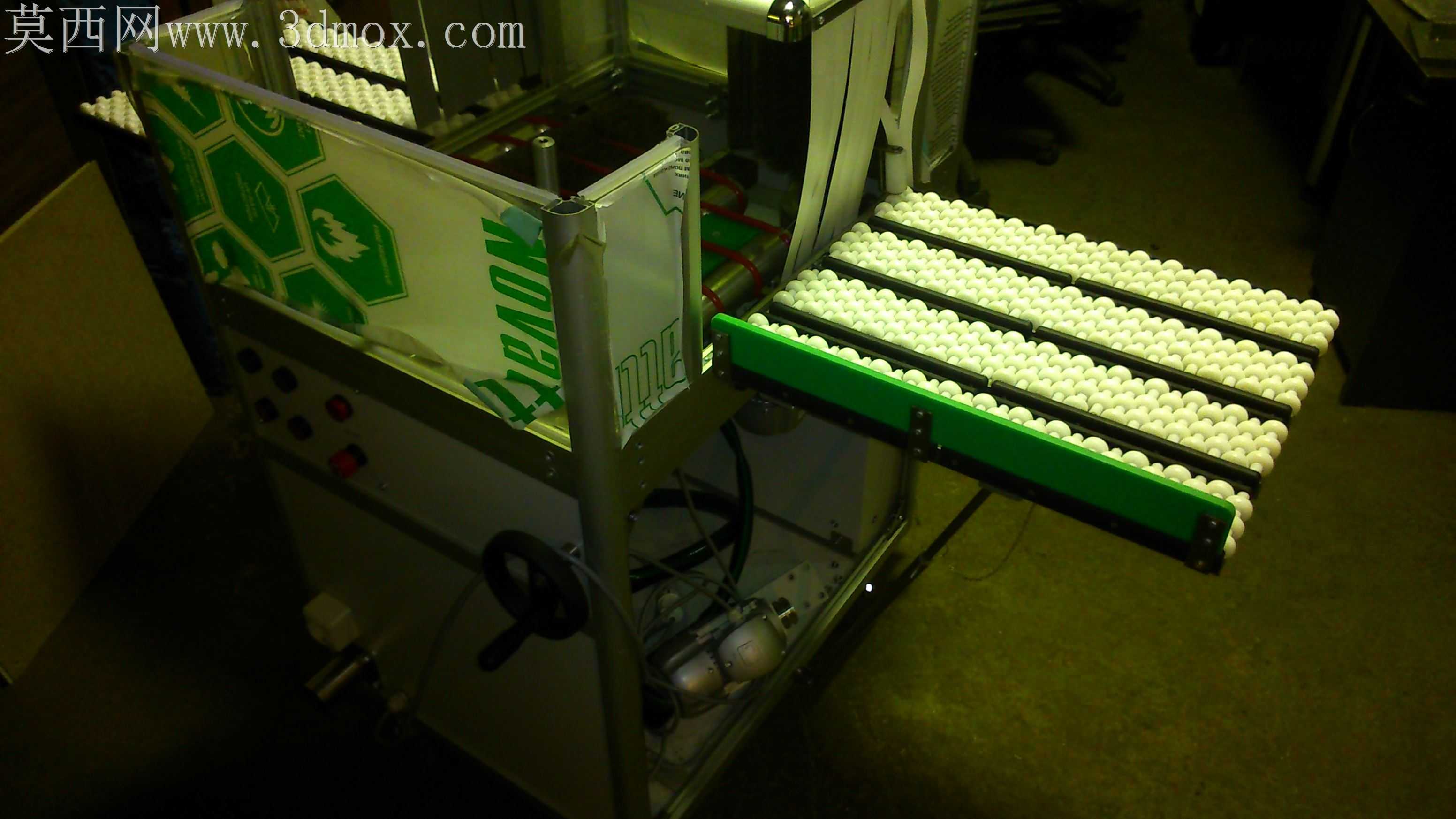

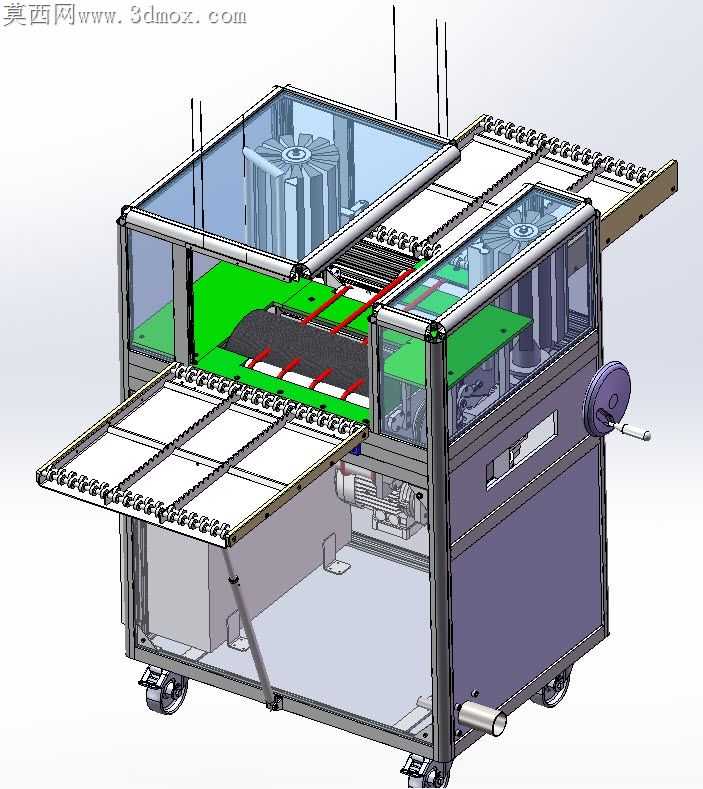

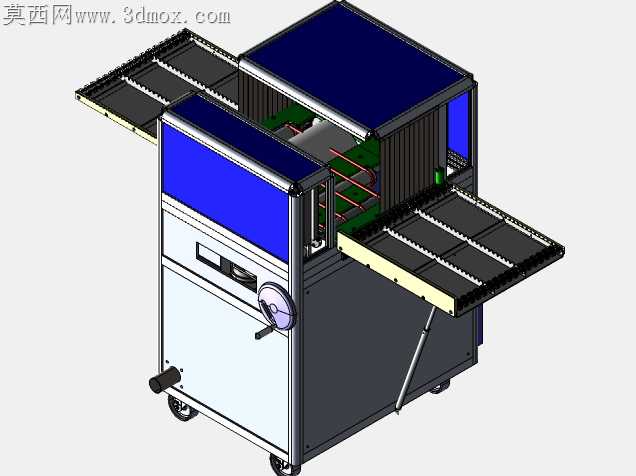

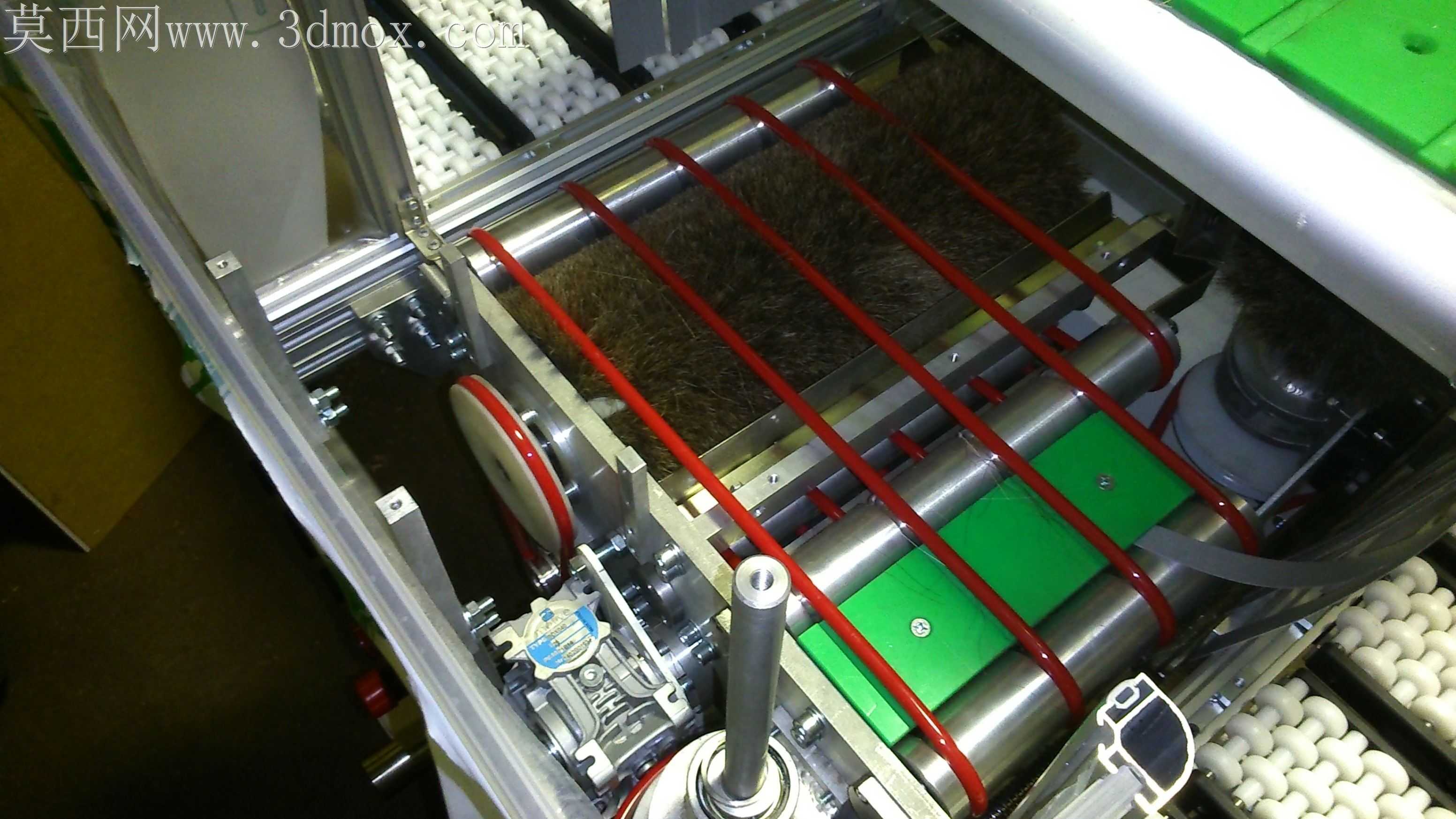

做这个模型的时候最先卡壳的是输送段的结构，一开始想做全封闭的输送腔，后来翻了不少图书馆书库的实地作业照片，发现管理员放书取书都需要足够的操作空间，全封结构反而会增加放书对位的难度，干脆把进出料端的链板输送段做了向外延伸的开放式托板，还加了可翻折的支撑撑杆，不用的时候能把延伸段折起来减少占地，推去不同书库作业的时候过走廊门也不会卡。吸尘腔的透明护板一开始想做整块亚克力折弯件，建模的时候算折弯半径发现转角处会和内部的滚刷组件干涉，干脆拆成了四块独立的透明板嵌在铝型材框架里，既方便后期拆换磨损的护板，建模的时候也不用反复调整折弯回弹的曲面公差，渲染的时候透明件的折射参数调了快十次，一开始折射率拉太高像玻璃，护板厚了显笨重，后来把厚度压到3mm，折射率调到1.49，加上轻微的磨砂边缘效果，刚好是工业设备常用的透明PVC护板的质感。内部的吸尘管路一开始走的是设备底部，后来考虑到书库地面常有散落的纸屑灰尘，底部走管容易被杂物磕碰漏风，改到了设备侧下方接工业吸尘器的快插接口，接口处特意做了一圈凸台定位，装配的时候快插接头直接卡进去就能对准密封位，不用反复拧螺丝对位。侧面的手轮一开始是做的固定摇柄，建模的时候发现摇柄突出太多，设备推过窄书架间距的时候容易勾到书架层板，改成了可折叠的摇柄结构，不用的时候能把摇柄折到手轮盘面的凹槽里。底部的脚轮选了带刹车的万向轮，建模的时候特意给轮架做了加强筋，毕竟设备装满内部组件后重量不小，普通薄轮架长期推容易变形。调试材质的时候，框架的铝型材特意做了轻微的拉丝纹理，不是亮面的金属质感，更符合工业设备长期使用的磨损质感，绿色的工作台面板用了哑光防静电板材的材质参数，避免渲染的时候反光太强烈抢了内部结构的视线。做装配配合的时候，链板和导轨的间隙留了0.2mm，既保证链板滑动顺畅不会卡滞，也不会因为间隙太大放书的时候出现倾斜，滚刷和输送面的高度做了可调节的腰型孔结构，后期处理不同厚度的书籍时，可以调整滚刷高度贴合书脊缝隙，把藏在页边的灰尘扫出来被负压吸走。一开始还想加自动翻页的结构，后来考虑到老旧书籍的纸张脆弱，自动翻页容易扯坏书页，暂时保留了半自动的操作模式，留了后期加装自动组件的安装位，不管是现在的手动放书作业，还是后续升级自动版本，这个框架结构都不用大改，适配性强很多。
