多仓室袋式除尘器漏斗支撑结构设计

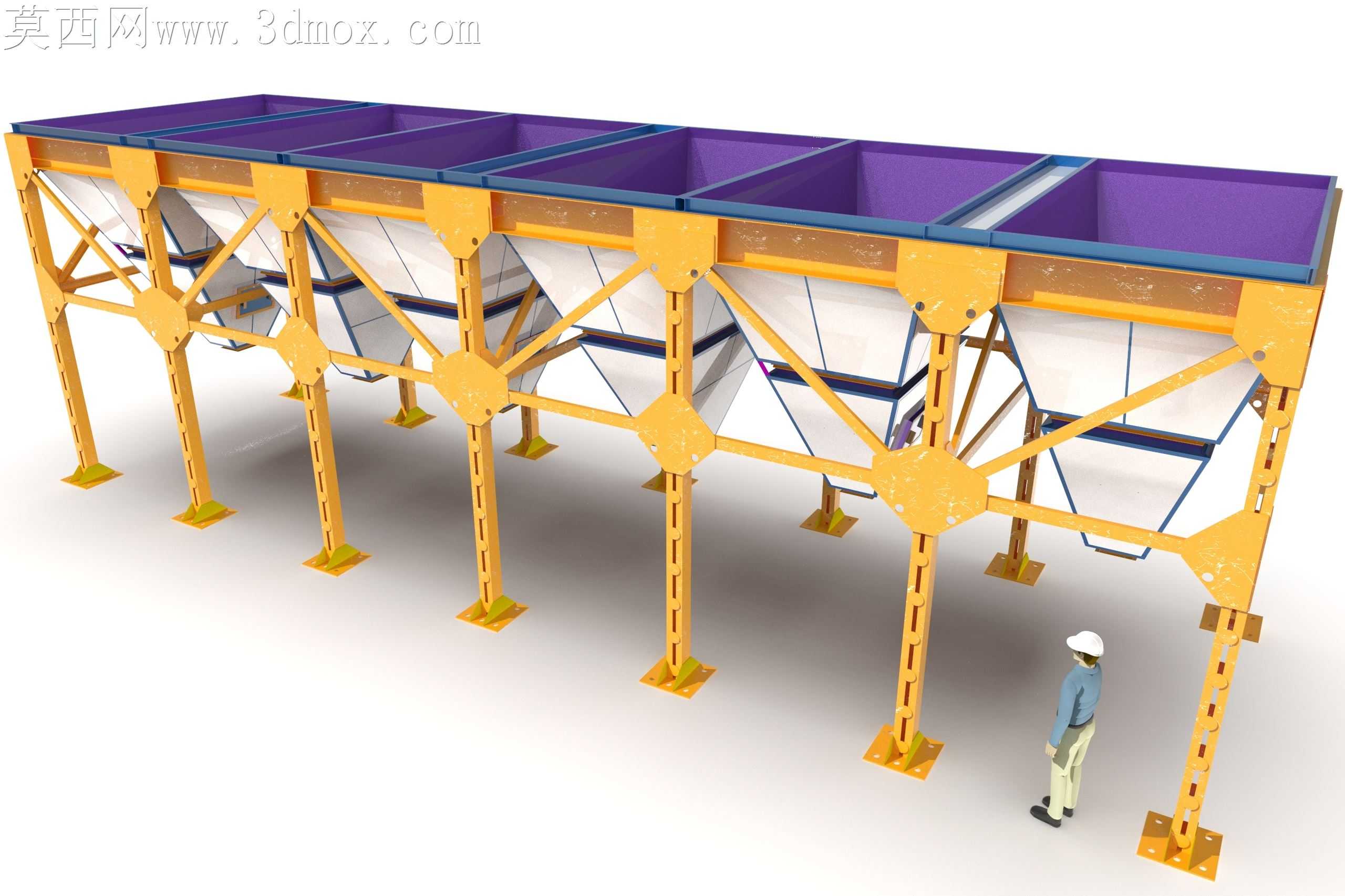

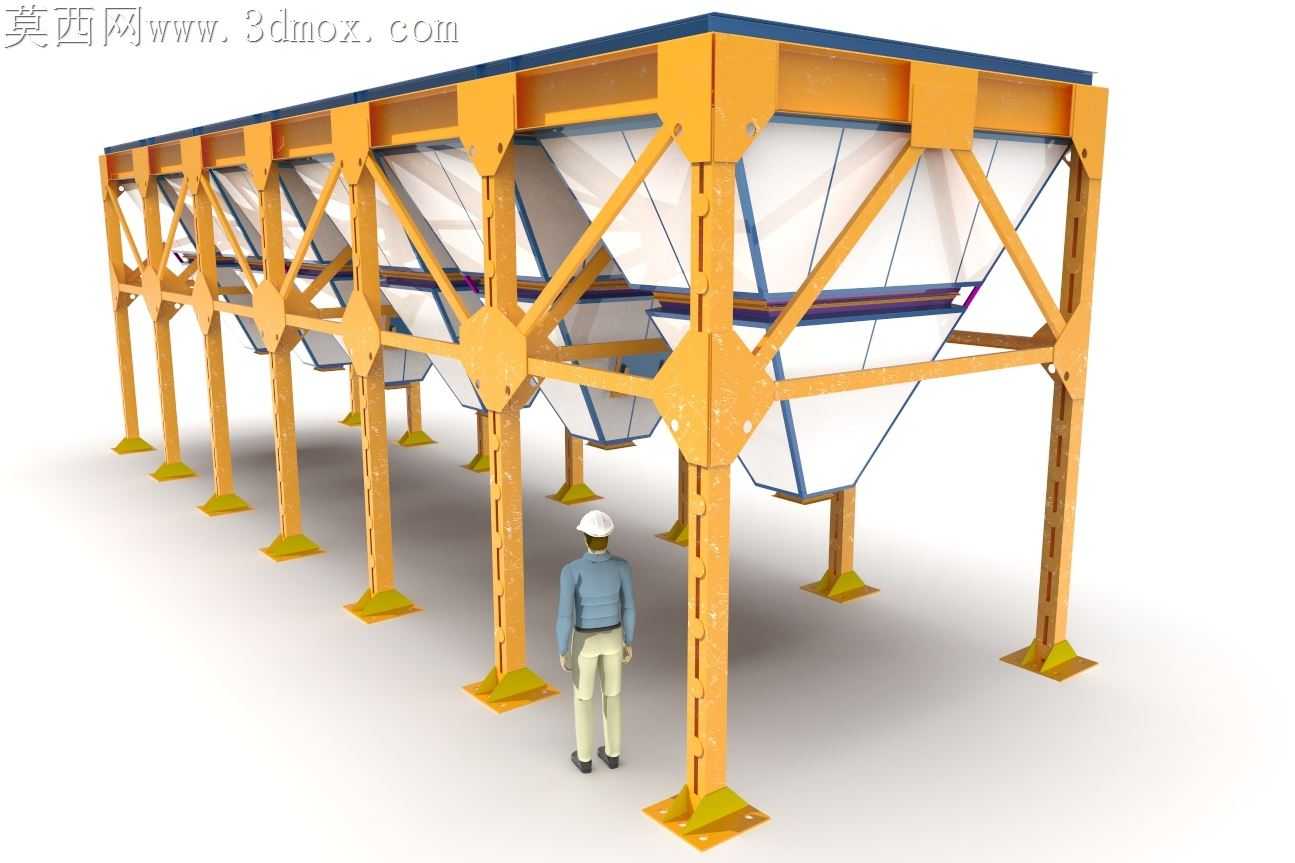

这次做这个多仓并排的除尘器漏斗，一开始是从加工适配的角度切入建模的，毕竟这类工业除尘构件不是摆着看的展品，最终要落地焊接、现场拼装，所有建模细节都得围着车间加工的可行性走。最开始搭框架的时候没直接照着常规单仓灰斗复制拼接，先算了每个仓室的落灰倾角，毕竟粉尘容易在斜壁积灰搭桥，斜度卡到比物料安息角大3度的时候，特意把相邻仓室的共用侧壁做了加厚处理，没搞成等壁厚的省事结构——毕竟共用壁要承受两个仓的料压，薄了后期容易变形漏灰。支架部分一开始想用工字钢直接搭，后来翻了车间现有型材的下料规格，改成了H型钢立柱加交叉斜撑的组合，节点处的连接法兰没做成整板，特意拆成了和立柱翼缘等宽的小块连接板，这样下料的时候不用裁整张大钢板，余料还能拿去做小的加强筋，不会浪费材料。漏斗和上部箱体连接的法兰边，一开始留的螺栓孔是均匀排布的，后来考虑到现场安装的时候要穿密封垫，把靠近角落的孔位往内挪了两公分，避免角落处螺栓拧的时候扳手伸不进去。曲面部分其实没做太复杂的顺滑曲面，毕竟灰斗是焊接件，所有折角都留了明确的折弯止口，斜壁拼接的地方特意做了2mm的焊接坡口建模，导出工程图的时候直接就能标焊接要求，不用后期二次改图。中间做装配校验的时候，发现最外侧的斜撑和灰斗下口的卸灰阀安装位有干涉，没直接砍斜撑的尺寸，而是把斜撑的连接节点往上移了15公分，既保住了支架的整体抗扭强度，又给卸灰阀、插板阀的安装留够了操作空间，后期换密封件的时候不用拆支架。材质调试的时候没给钢架搞花里胡哨的漆面，支架用了工业黄的防锈漆质感，灰斗内壁特意做了光滑的耐磨涂层质感，上部仓室的顶盖用了深紫色的彩钢板质感，还放了个工人模型在旁边做尺度参考，能直观看出整个设备的实际高度，避免设计的时候尺度感跑偏。其实这类工业设备建模最容易犯的错就是只顾着外形好看，忽略加工和安装的实际需求，这次建模全程把焊缝预留、型材下料尺寸、安装操作空间这些细节嵌到每一步建模里，做出来的模型不是空架子，导出的零件图直接就能给车间下料用，不管是做课程设计还是给除尘设备厂做方案演示，都能直接拿来用，不用再花时间调整结构适配生产要求。
