带双静电除尘器安装平台的车间清灰系统

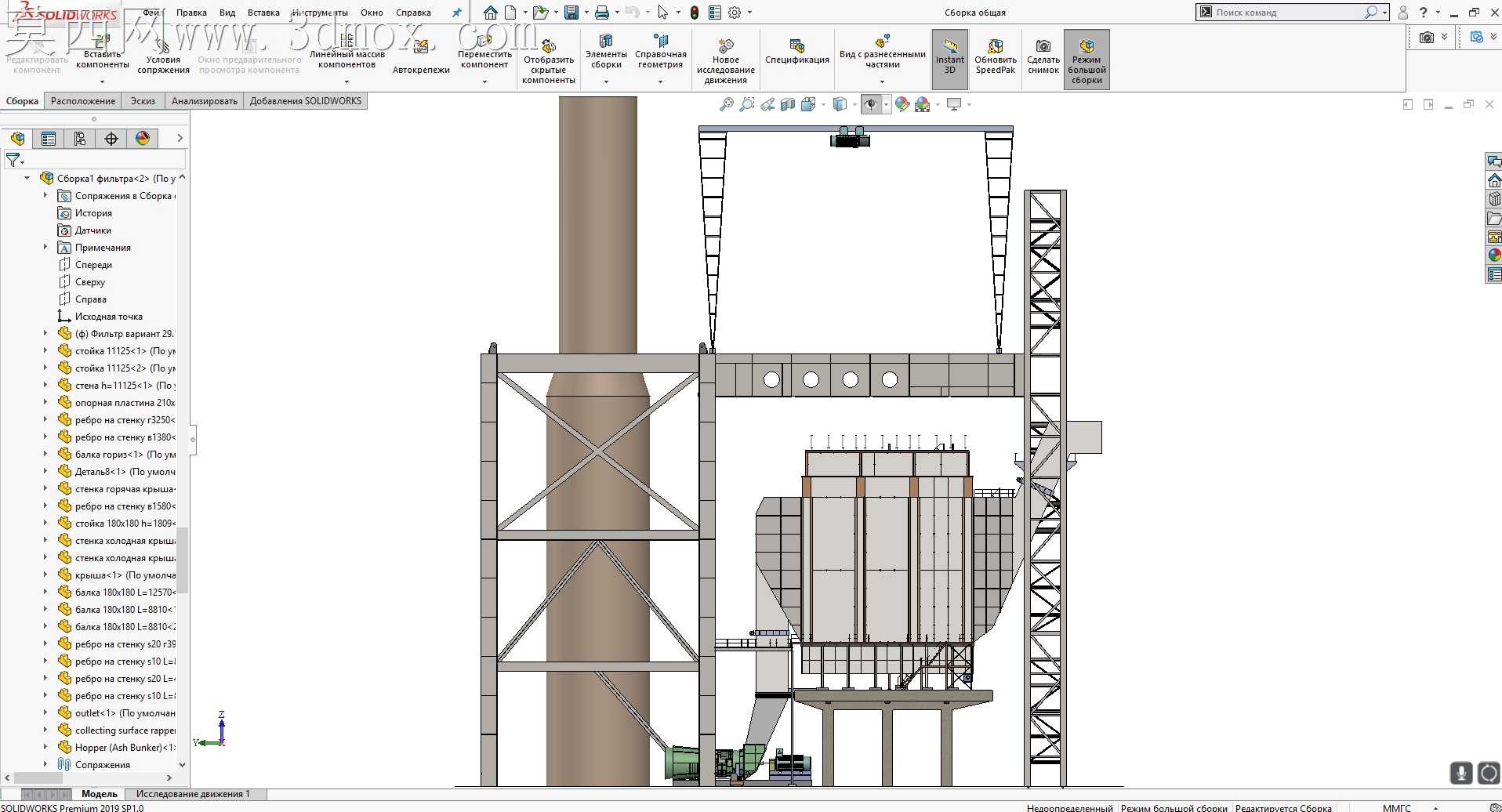

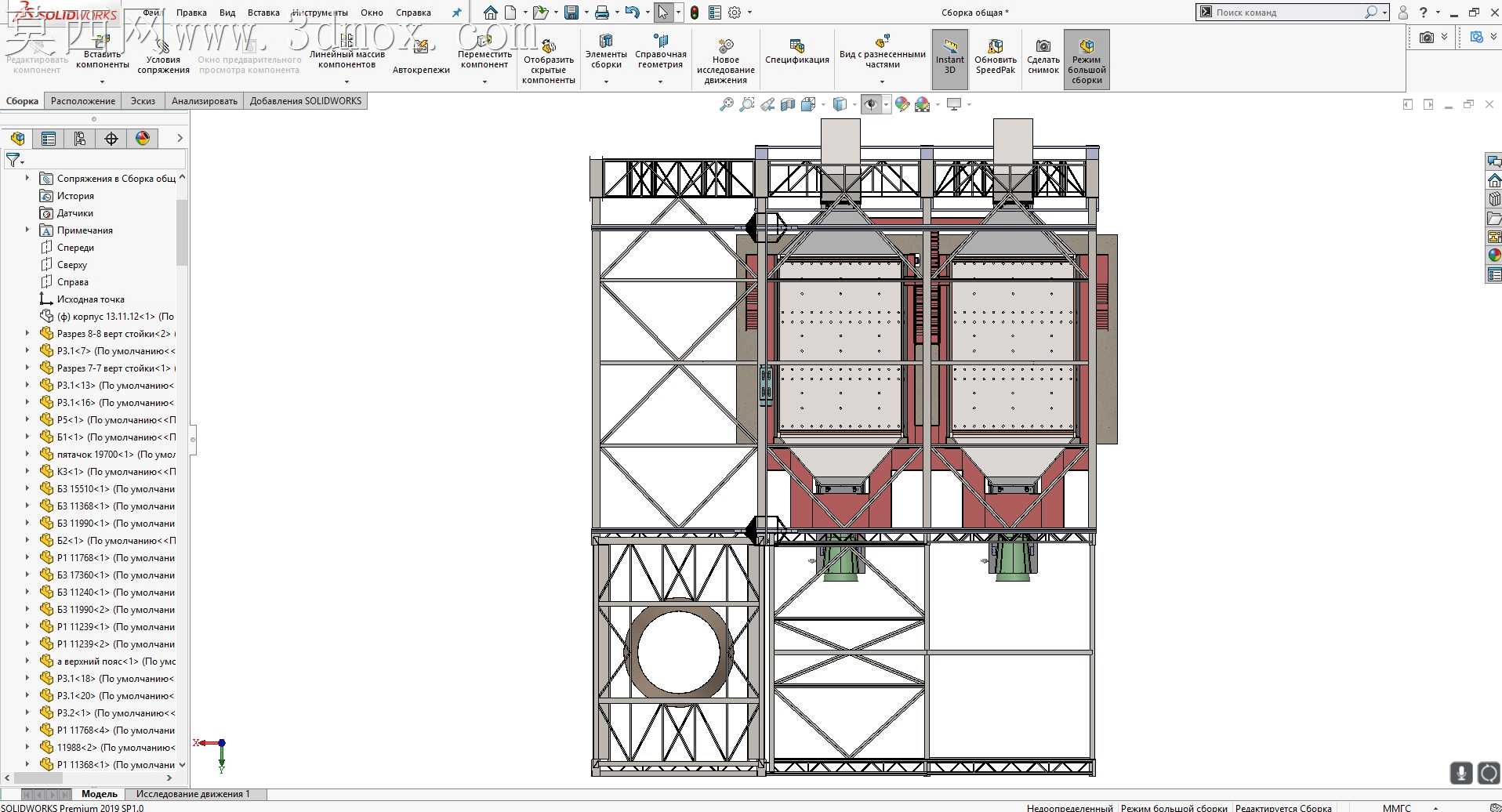

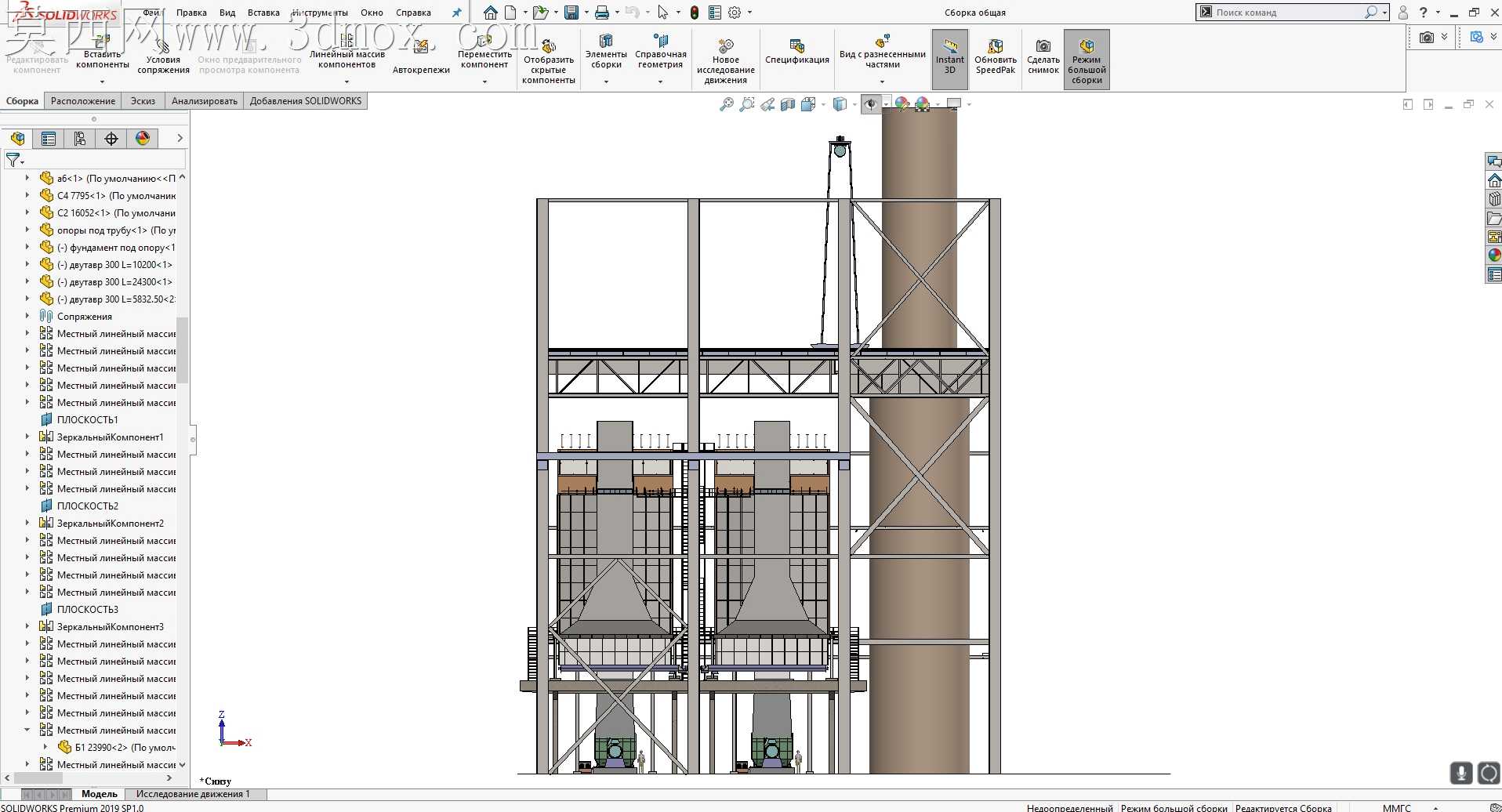

做这套模型的时候最先敲定的是核心除尘单元的排布，两台静电除尘器并排布置的方案不是随便摆的，得给后续管道对接、检修通道留足操作空间，一开始想把钢架立柱做细点省面，后来算荷载的时候发现不行，除尘器本身自重加上积灰重量，细立柱根本扛不住受力，特意把主承重柱的截面尺寸加大，还在柱间加了交叉斜撑，既保证结构稳定性，又不会让钢架看起来太笨重。平台部分做的时候卡了挺久，一开始把操作平台做成整面钢板，后来想到现场安装要走管道、留设备吊装口，又重新在平台对应风机、除尘器进出口的位置切了预留洞口，边缘还加了角钢包边的细节，连平台上的防滑纹都没省，就是为了还原真实车间的使用场景。旁边的大烟囱建模的时候没做光滑直筒，特意加了分段的法兰拼接痕迹，还有爬梯的小细节，每段爬梯的护圈间距都按实际安全规范调的，不会出现间距忽大忽小的违和感。下方的引风机部分，一开始把风机外壳做的太规整，后来翻了实际设备的照片，发现进出口的变径段是渐变曲面，不是生硬的直棱过渡，重新调了曲面放样的路径，让变径段的弧度顺着气流方向走，减少模型里的气流死角模拟误差，连风机底座的减震垫都做了分层，不是一块整方块堆在地上。装配的时候特意把连接逻辑理清楚，钢架是最先固定的基准件，除尘器落在钢架上层平台的承重梁上，进出口法兰对准平台预留口，下方接变径管连引风机，引风机出口再接烟道通向烟囱，每处法兰连接的螺栓孔都做了对位，不会出现装不上的错位问题。材质调试的时候，钢架部分没直接用亮银色金属，给了点带轻微锈迹的哑光钢材质感，毕竟车间里的钢架长期接触烟气不可能锃亮，除尘器外壳用了浅灰的哑光工业漆，风机部分给了点做旧的金属绿，烟囱用了偏深的混凝土质感，光影打下来的时候，钢架的阴影落在除尘器和平台上，能清晰分出结构的前后层次，不会所有部件糊成一团。这套模型最实用的地方是所有结构尺寸都按实际工程比例来的，不管是做除尘方案演示，还是做车间布局实训，都能直接拿来用，不用再大改结构比例，连检修通道的宽度都留够了，完全符合真实车间的安全通行要求。
