FPV无人机用APD F3 80A电调结构设计

在FPV穿越机、小型工业无人机的动力系统搭建中，电调作为连接飞控信号与无刷电机的核心功率部件，其结构设计合理性直接影响整机动力响应效率、安装适配性与长期运行可靠性，本次呈现的APD F3 80A电调三维结构，完全围绕航模动力场景的实际使用需求完成几何构建，所有安装孔位、外接焊盘、元件布局的尺寸边界均贴合现有主流FPV机架的安装规范，可直接用于整机装配干涉检查、机架结构适配验证、外壳定制开模前的尺寸校核工作。

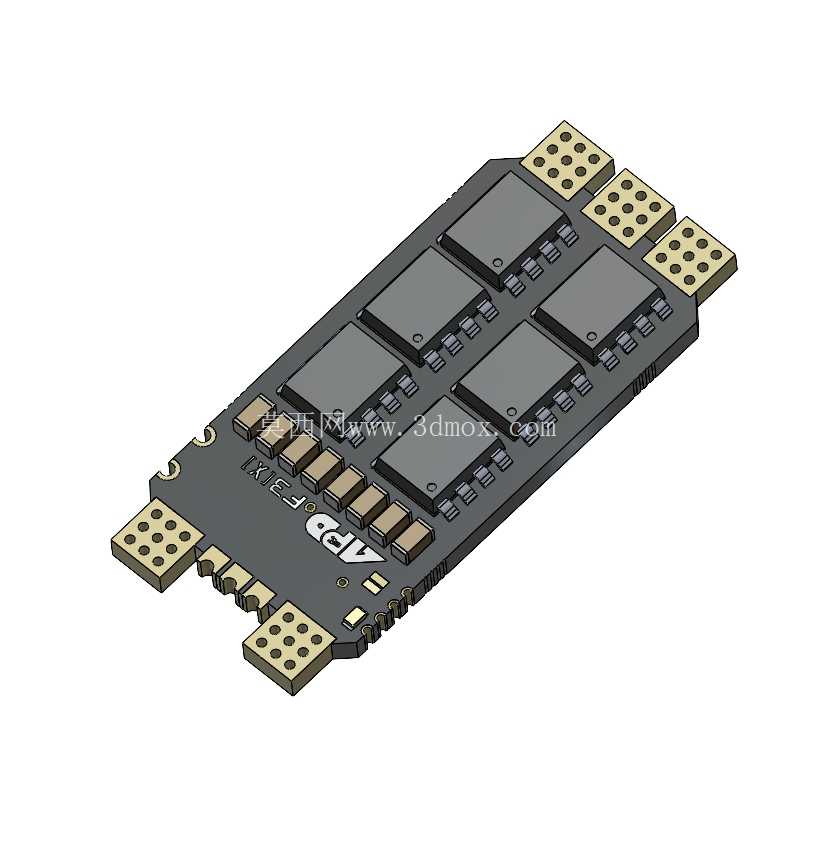

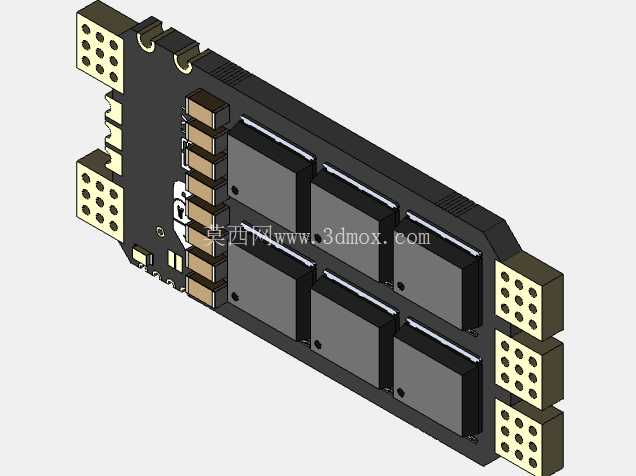

从实际使用场景来看，80A规格的电调主要适配5-6寸穿越机、载重1-3kg的小型工业巡检无人机，这类机型普遍追求紧凑的机身内部空间、极低的动力传输损耗，因此电调的结构设计首先要控制整体厚度与外轮廓尺寸，避免在机架堆叠安装时与飞控、图传、接收机等部件产生空间干涉。该电调采用长条形薄板布局，功率MOS管沿板长方向均匀排布，既保证了大电流输出时的散热面积均匀分布，也让整体外轮廓能够适配多数机架的机臂安装位或者中心板堆叠空间，四个边角预留的镀金连接焊盘分别对应电源输入与三相电机输出，焊盘位置避开了板上核心元件的凸起高度，在实际焊接作业时不会因为焊锡堆积导致元件剐蹭，也方便走线时电源线与电机线的弯折排布，减少线材应力对焊点的拉扯损伤。

在设计思路上，该结构没有做多余的异形凸起，所有表面元件的高度均控制在统一基准面内，电容、电阻等被动元件沿功率回路就近排布，缩短大电流走线路径的同时，也让整个电调的上表面保持相对平整，既可以直接贴合导热硅胶垫安装到机架的金属散热结构上，也方便后期加装定制的绝缘保护外壳，不需要为避让元件额外做外壳的避空结构。板端预留的信号焊盘位于电调侧边，与功率焊盘保持足够的安全间距，避免大电流走线对飞控PWM信号产生电磁干扰，这一点在高功率飞行场景下尤为重要——不少电调因为信号走线与功率回路距离过近，在满油门输出时容易出现信号丢步、电机抖动的问题，该结构在布局阶段就将信号回路与功率回路做了物理分区，从结构层面降低了电磁干扰的风险。

从安装边界来看，该电调的四个安装定位孔的孔距完全匹配主流FPV机架的30.5*30.5mm、20*20mm安装孔位标准，孔位周边做了局部加宽处理，避免安装时螺丝锁紧力导致PCB板变形开裂，所有外接焊盘的边缘到板边的距离均大于2mm，在实际装机时即使线材有轻微晃动，也不会出现焊盘与机架金属部分短路的风险。电调整体重量经过结构优化，去掉了不必要的冗余板材区域，在保证PCB结构强度的前提下尽可能降低自重，这对追求推重比的FPV机型来说十分关键，每减少1g的结构重量，都能给整机的动力冗余、续航表现带来可感知的提升。

需要明确的是，该三维结构的核心价值在于为整机设计阶段提供精准的尺寸参考，不管是做新机架的结构设计时验证电调安装空间，还是做电调保护外壳的3D打印、开模生产，都可以直接导入该模型完成装配干涉检查，不需要反复测量实物尺寸。结构上所有元件的外形均按照实际物料的尺寸1:1还原，包括MOS管的厚度、电容的直径与高度、焊盘的开孔尺寸，都和量产实物保持一致，在做装配仿真时可以真实模拟实际安装后的空间占用情况，避免出现设计完成后才发现部件干涉、无法装配的问题。对于航模研发、无人机定制改装的从业者来说，这类精准的电调模型能够大幅缩短前期结构验证的周期，不需要单独对电调实物进行逆向测绘，直接导入模型即可完成整机的布局设计，同时也可以基于该模型做散热结构的配套设计，比如根据电调的发热元件位置，设计对应的导流风道或者散热片安装结构，提升大电流工况下的散热效率。
