带扰流结构的螺旋体填充式换热装置

在化工精馏、余热回收、暖通空调、食品灭菌等涉及流体热量传递的工业场景中，传统管壳式换热器长期存在壳程流体易出现流动死区、冷热流体掺混导致换热效率折损、大流量工况下压降过高、异形流道加工难度大等痛点，不少工况下设备选型不得不通过放大换热面积来满足热负荷要求，既挤占安装空间，也抬升了设备制造成本与后期运维难度。这款螺旋体填充换热装置的设计，正是针对上述工程痛点展开，从流道构型、内部构件、制造适配性多个维度做了针对性优化。

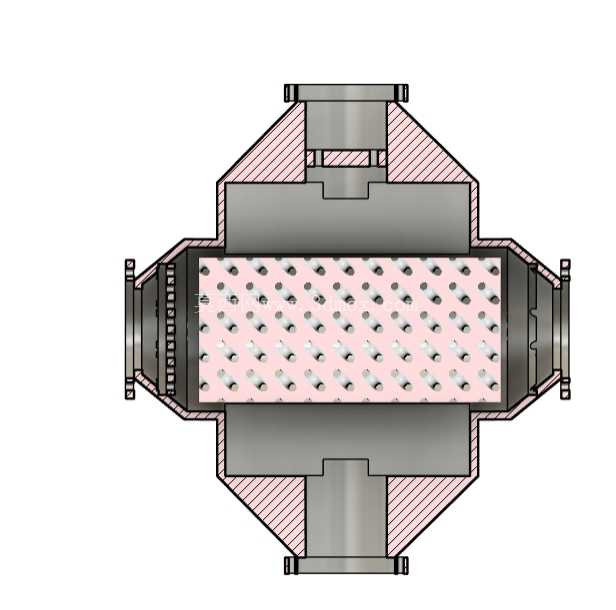

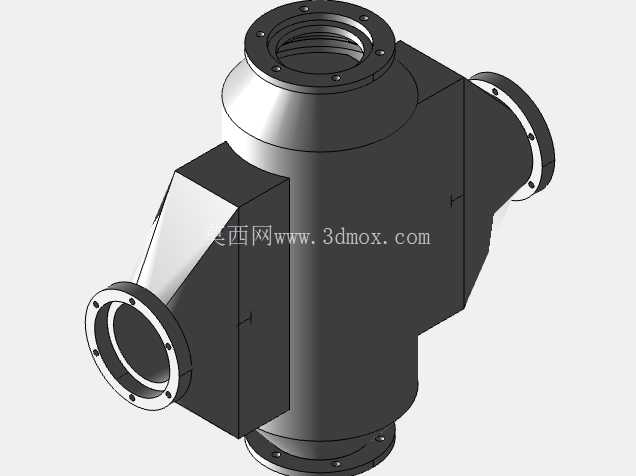

从结构构型来看，设备主体采用卧式圆柱筒体作为承压外壳，筒体两端设置同轴的流体接口，接口处带标准法兰连接结构，可直接与同管径的工艺管道对接，无需额外制作变径转接件；筒体上下对称布置两个变径锥台结构的流体腔室，锥台大端与筒体侧壁焊接密封，小端同样设置法兰接口，形成与筒体内流道完全分隔的第二流体通路，这种四接口的布置方式，可灵活适配逆流、错流两种换热流程，现场配管时可根据工艺管道走向调整接口接入方向，降低管路弯折带来的流阻损失。

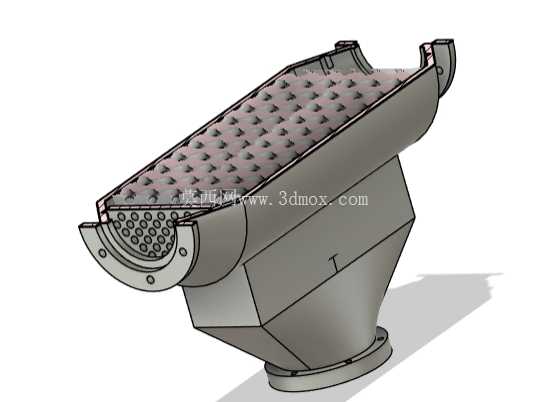

内部核心的螺旋填充结构，是整个设备换热性能提升的关键：螺旋流道沿筒体轴向连续排布，将筒体内腔分隔为互不连通的两个流体通道，两种换热介质分别在螺旋通道与锥台连通的腔室内流动，完全避免了传统管壳式换热器易出现的管程壳程串流问题；同时螺旋结构本身可引导流体形成持续的旋转流动，破坏流体边界层的稳定发展，减少近壁面的滞流层厚度，让流体核心区与近壁区的介质充分掺混，提升整体对流换热系数。

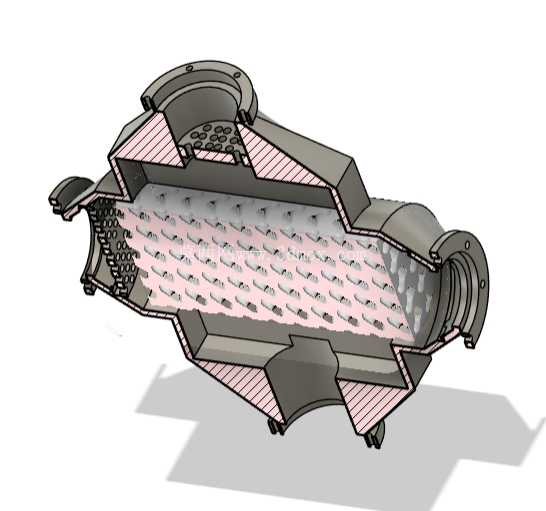

除了螺旋流道本身的扰流作用，设计中还在流道内间隔布置了带精密开孔的挡板构件，开孔位置并非均匀排布，而是根据流体在螺旋流道内的流速分布做了针对性偏移：在流速偏高的流道外侧区域适当缩小开孔密度，在流速偏低的内侧区域增大开孔占比，让流体穿过挡板时形成多股小尺度射流，在挡板下游形成局部湍流涡旋，进一步提升流体的努塞尔数，强化换热效果；同时挡板与螺旋流道壁面采用一体化连接结构，可作为内部支撑件提升筒体的承压能力，减少大直径筒体在高压工况下的壁厚需求，控制设备整体重量。

从安装边界来看，设备整体重心沿卧式筒体轴线分布，四个接口的端面均处于同一安装基准面，现场安装时可通过筒体下方的支撑脚直接固定在钢架基础上，支撑位置避开了上下锥台的焊缝区域，避免长期运行中支撑应力对焊接接头造成疲劳损伤；设备的轴向长度、径向最大尺寸均参考了同热负荷等级的常规管壳式换热器安装尺寸做了适配，替换老旧设备时无需改动原有管路布局与基础结构，可直接完成换装。

制造适配性方面，这款设备的结构设计充分考虑了增材制造工艺的成型特点，内部螺旋流道与带孔挡板无需拆分焊接，可通过选区激光熔化等金属增材工艺一次成型，避免了传统焊接工艺带来的焊缝腐蚀、流道内壁不光滑导致的结垢问题；流道内壁的成型粗糙度可控制在Ra6.3以内，减少流体流动阻力，同时降低流体中杂质在壁面附着结垢的概率，延长设备的连续运行周期。针对不同的工况压力需求，可通过调整筒体壁厚、螺旋流道的肋片厚度来适配从0.6MPa到2.5MPa的常用工作压力区间，接口法兰尺寸可根据对接管道的公称通径做参数化调整，无需改动核心换热结构的构型。

实际运行过程中，螺旋结构的流道设计让流体在整个换热行程中不存在流动死区，两种换热介质的流动路径完全独立，即使在流量波动较大的工况下，也不会出现流体偏流导致的局部过热问题；相比同换热面积的传统管壳式换热器，该结构的换热效率可提升30%以上，同时设备整体体积可缩小20%左右，非常适合安装空间受限、热负荷要求高的工艺场景，比如分布式能源站的烟气余热回收、食品加工行业的物料快速加热冷却、化工小试装置的精准温控单元等场景。
