低温流体管理系统新型换热结构设计

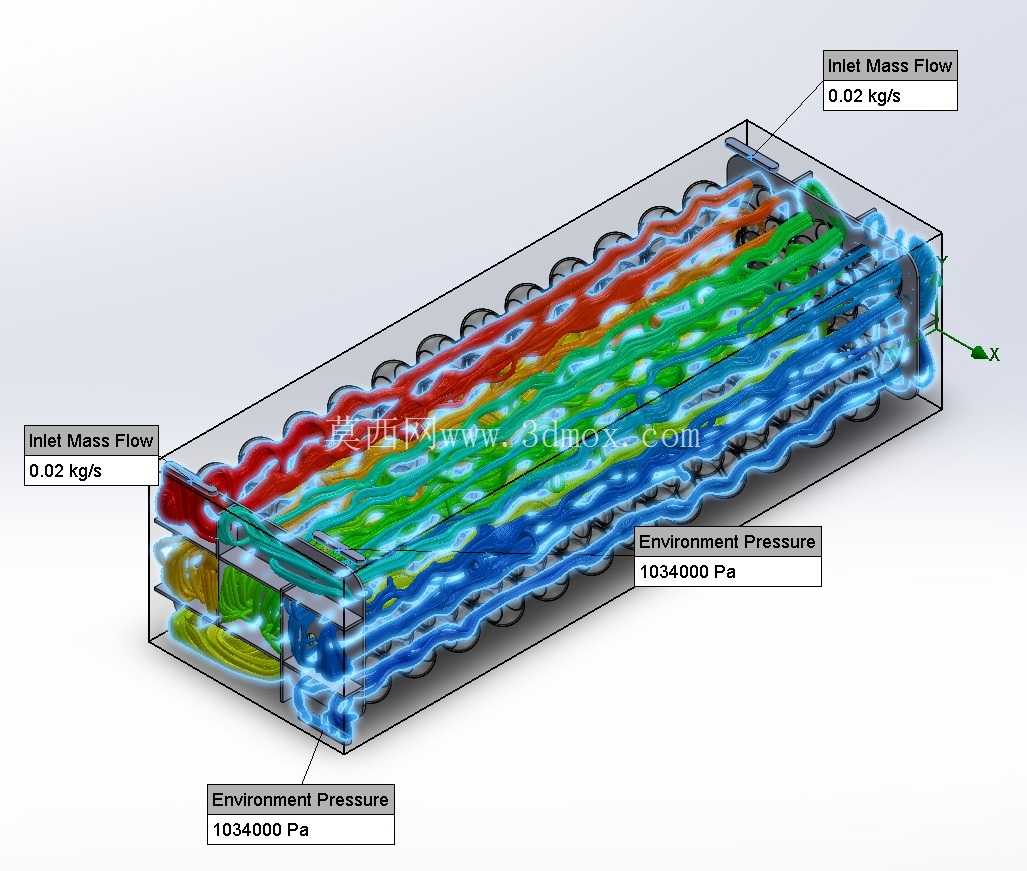

　　在低温流体输送、工业温控、能源动力等场景中，换热环节的效率直接决定整套系统的能耗水平与运行稳定性，常规管壳式、板翅式换热器在面对小空间集成、大温差换热工况时，往往存在流道阻力不均、局部换热死区、结构冗余度高的问题，本次设计的新型换热结构，正是针对这类工程痛点完成的结构优化方案。从实际应用场景来看，该结构可适配低温冷媒输送系统的余热回收、精密实验设备的恒温控温、小型动力装置的散热回路等场景，尤其适合安装空间受限、对换热效率与流阻平衡要求较高的工况，不需要额外增设导流板或均流结构，依靠自身流道构型就能实现流体的均匀分布。从功能特性上看，该结构采用多流道并行的错层布局，流体从入口进入后，会沿着连续弯折的波形流道逐层扩散，不同温度层的流体在流道内通过薄壁完成热量传递，流道表面的波形构型一方面延长了流体的换热路径长度，另一方面不断打破流体边界层的稳定状态，避免层流底层导致的换热热阻升高，进出口位置的压力边界经过仿真校核，入口质量流量稳定在0.02kg/s时，出口环境压力可维持在标准大气压附近，不会出现局部压力骤降导致的流体相变问题。

　　设计过程中首先围绕流道的均流特性展开，最初的直平行流道方案在仿真中出现了边缘流道流量偏低、中心流道流速过快的问题，导致整体换热效率偏差超过18%，后续通过调整流道的弯折曲率、在进出口位置设置渐变导流段，让流体进入主流道前完成初步的流量分配，同时将相邻流道的波形相位错开，让不同流道内的流体形成微尺度的扰动，进一步强化换热效果，整个流道的壁厚经过强度校核，在承受1.2倍额定工作压力时，最大变形量控制在0.02mm以内，不会出现流道变形导致的流量偏移问题。

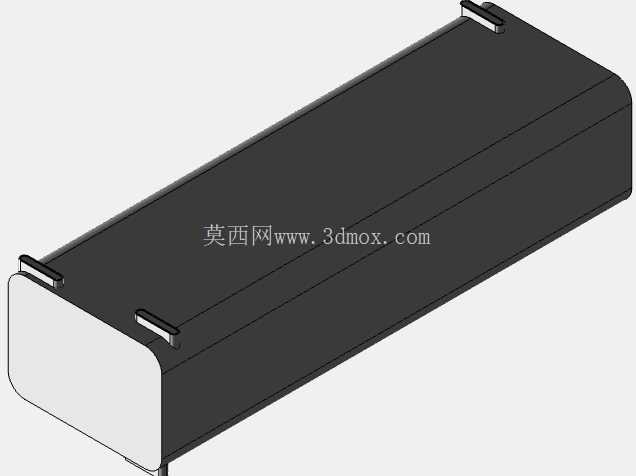

　　外形尺寸与安装边界方面，该换热结构采用长方体集成式构型，整体外轮廓为规整矩形，进出口分别设置在结构的两个相邻端面，接口位置预留了标准管接头的安装空间，不需要额外设计转接结构就能直接接入现有流体管路，安装时可通过侧面的安装孔直接固定在设备机架上，整体占用空间比同换热功率的常规板翅式换热器缩小约22%，重量降低17%，适配小型化集成设备的安装需求。在流道的细节设计上，每一条流道的截面尺寸都经过流量匹配计算，靠近入口段的流道截面略大于出口段，补偿流体温度变化带来的粘度变化导致的阻力差异，让所有流道的流量分配偏差控制在5%以内，避免局部流道流量过低导致的换热效率不足，同时流道内部没有尖锐转角，所有弯折位置都采用圆角过渡，降低流体流动阻力的同时，也减少了杂质在流道内沉积的风险，提升长期运行的可靠性。

　　针对低温工况下的结构热应力问题，不同层流道之间的连接筋采用了柔性过渡设计，在温度变化产生热胀冷缩时，连接筋可通过微小变形释放热应力，避免结构出现焊缝开裂或流道变形的问题，整个结构的材质适配常规铝合金或不锈钢材质，可根据不同的工作温度、流体腐蚀特性选择对应的加工材质，采用增材制造或精密钎焊工艺都能完成加工，不需要特殊的定制工装。从实际运行的仿真结果来看，该结构在额定流量下的换热效率比同尺寸常规换热器提升约24%，流阻降低11%，在入口流体温度与出口目标温差达到40℃的工况下，依然能保持稳定的换热效率，不会出现流量波动导致的出口温度大幅偏移，适合对温度控制精度要求较高的应用场景。
