低温流体交错蜂窝式换热结构设计

这套交错蜂窝换热结构主要面向低温流体换热场景设计，可适配低温制冷回路、超导冷却辅机、低温实验台流体温控、特种电子设备低温散热等对换热效率、结构紧凑度有较高要求的工况，核心作用是在有限安装空间内实现冷热流体的高效热量传递，同时降低流阻、提升结构承压一致性。

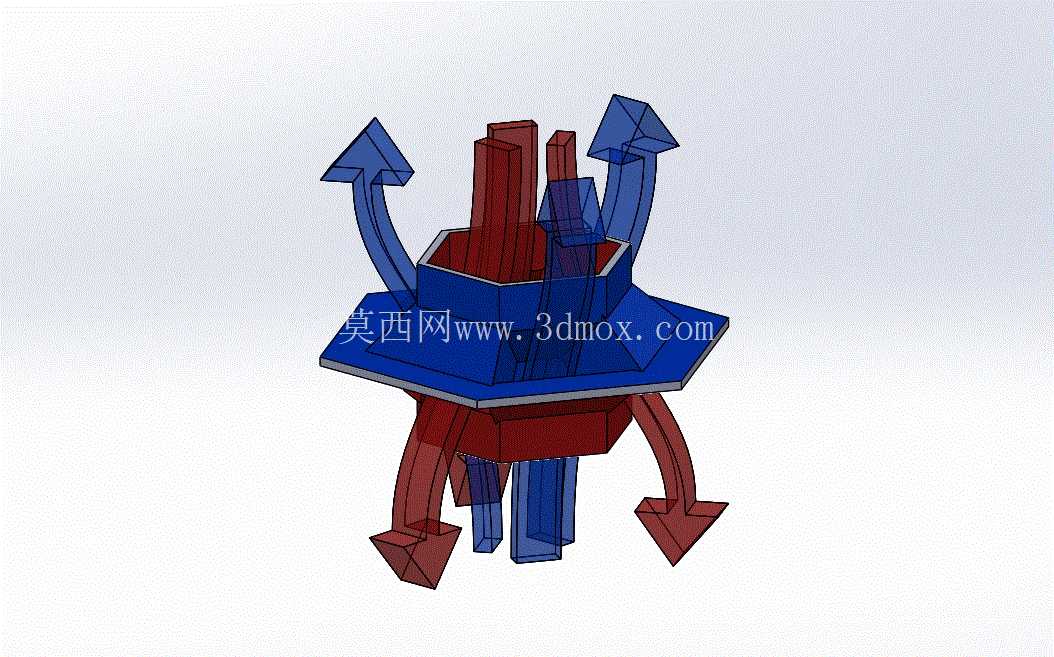

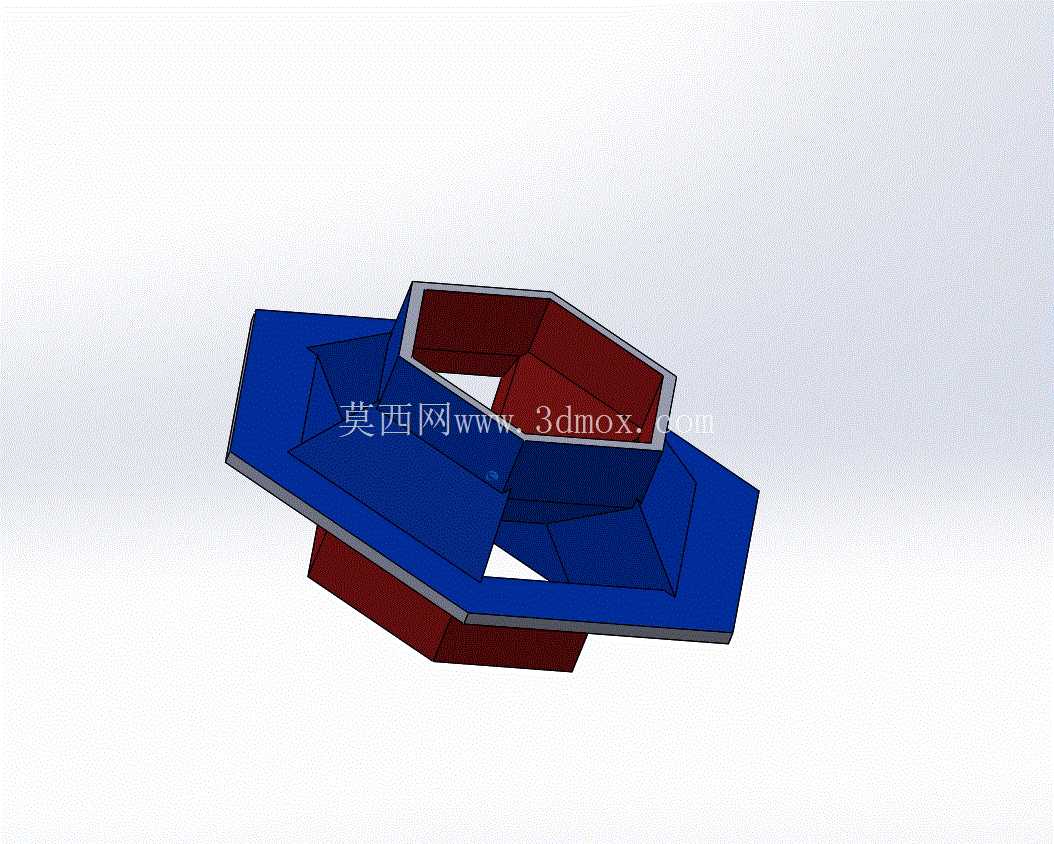

从结构设计逻辑来看，整体以封闭六边形排布的Costa三重表面为基础单元，通过单元阵列倍增构建核心换热腔体，蜂窝单元的外轮廓自然形成换热结构的肋状外表面，无需额外焊接外置肋片，既提升了整体结构刚性，也避免了传统翅片换热器肋片焊接处的接触热阻与长期使用后的脱落风险。冷热流体在蜂窝单元形成的交错流道内交叉交汇，相比传统螺旋绕管式、板翅式低温换热器，湍流生成更均匀，流动死区占比更低，能在较小的流速差下实现更高的换热系数，同时优化后的流道排布可降低流体泵送功耗，适配低温流体粘度较高的流动特性。

结构设计阶段充分考虑了增材制造的工艺约束，对初始蜂窝形态做了几何简化，在不破坏流道拓扑逻辑的前提下减少了悬空无支撑结构的占比，既可以适配金属3D打印的成型要求，也能降低打印过程中的支撑去除难度，减少内部流道的残留杂质风险。结构整体耐压性能经过几何拓扑优化，壁厚分布随承压载荷做梯度调整，在保证1.6MPa工作压力下结构形变量不超过0.2%的前提下，尽可能降低整体重量，可适配铜合金、铝合金、不锈钢等多种可打印金属材料，满足不同温区、不同腐蚀工况的使用需求。针对超薄金属打印的特殊场景，蜂窝单元的胞壁厚度可在1mm至5mm区间调整，流道截面尺寸也可根据目标流体的粘度、含固率做参数化调整，适配不同流量、不同换热功率的定制化需求。

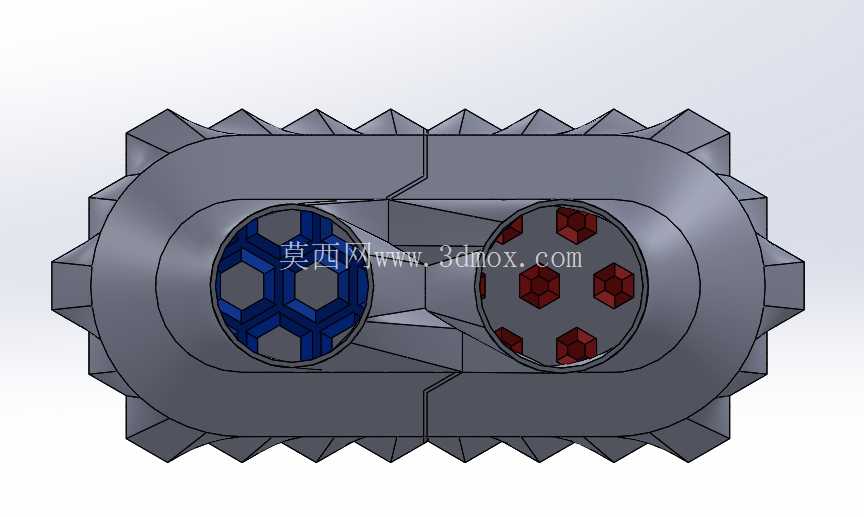

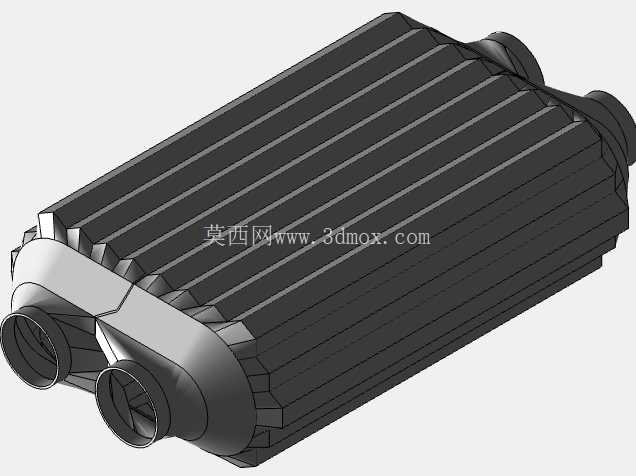

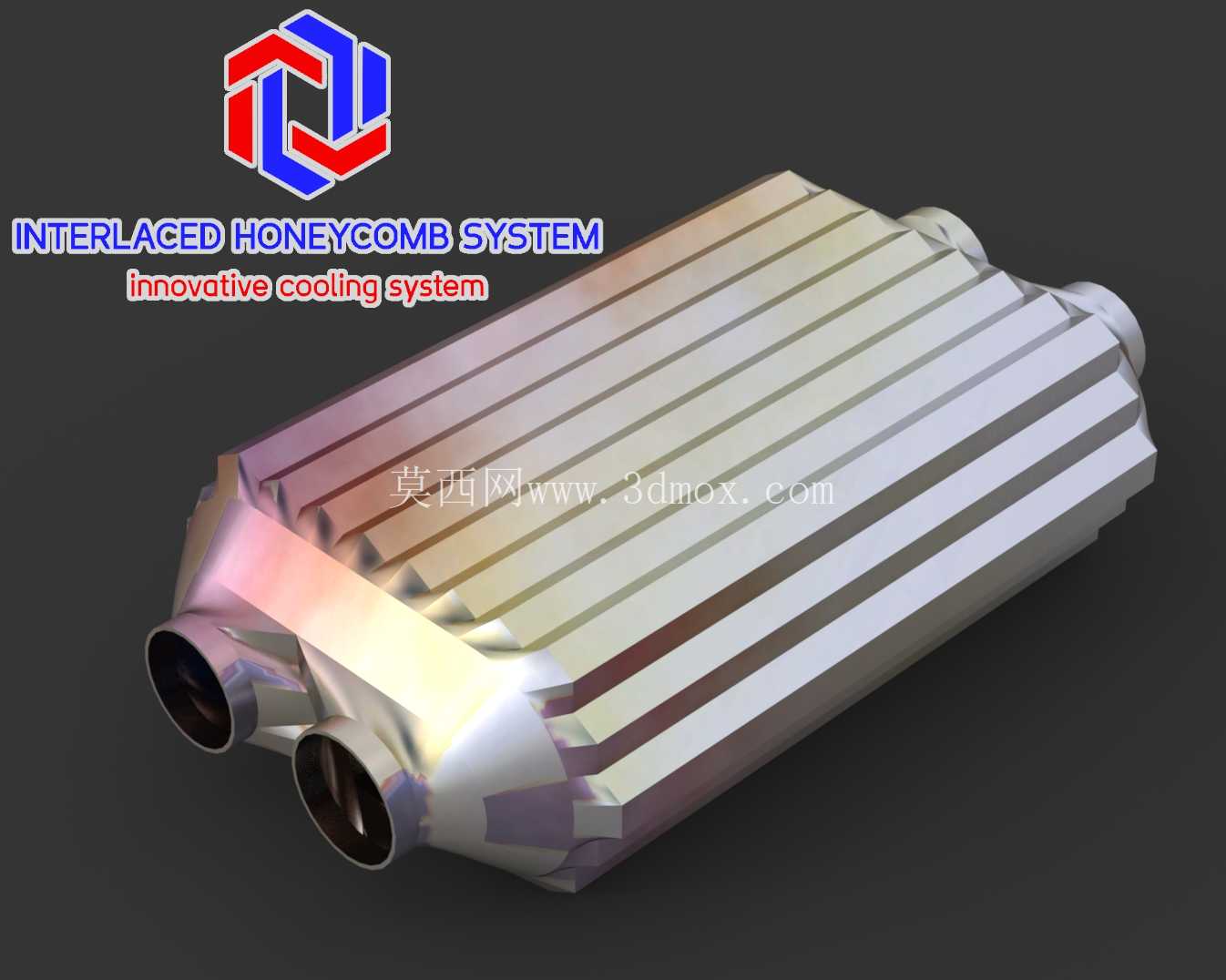

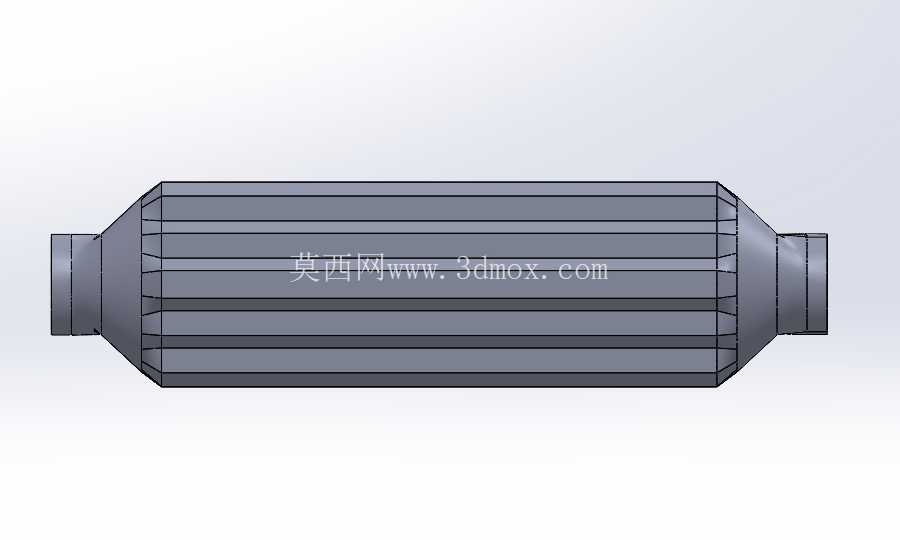

外形与安装边界方面，整体采用长条形圆柱过渡壳体结构，两端设置同轴流体接口，接口采用标准管螺纹设计，可直接对接现有低温管路系统，无需额外定制转接头。壳体外表面做光滑圆弧过渡，无尖锐凸起结构，既减少了外部冷量损耗，也方便安装时的保温层包覆。整体结构无额外焊接接缝，一体成型的结构避免了低温工况下焊缝处的冷缩泄漏风险，长期使用的密封可靠性远高于组装式换热器。安装时可通过两端接口直接串入流体管路，也可配套简易抱箍支架做侧面固定，安装空间占用比同功率传统板翅式换热器减少40%左右，适合在空间紧凑的低温设备内部集成使用。

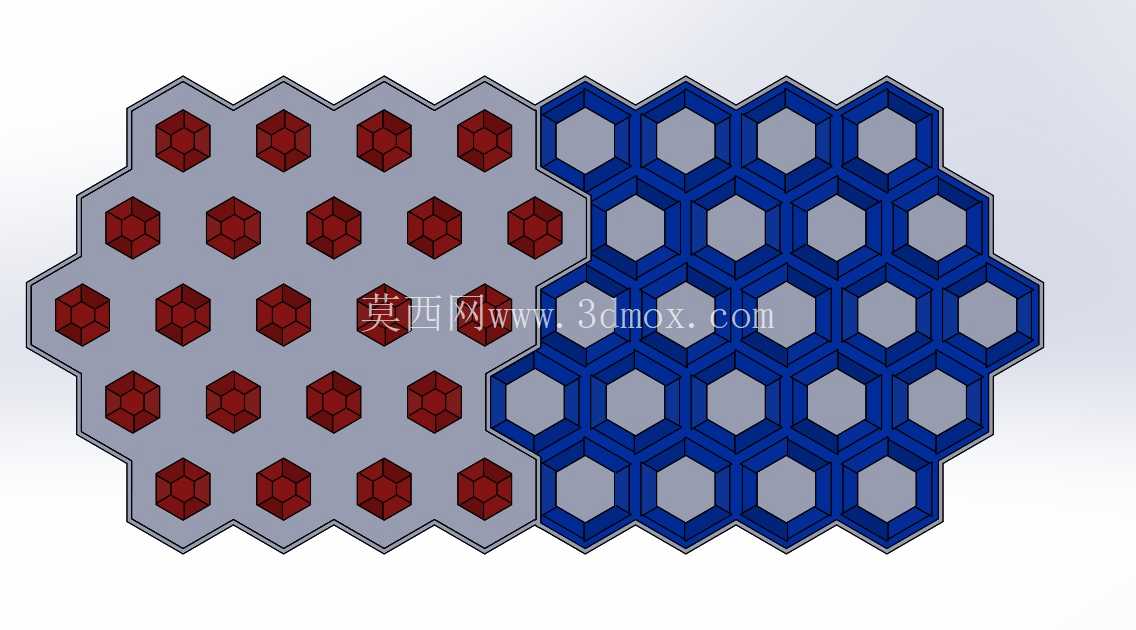

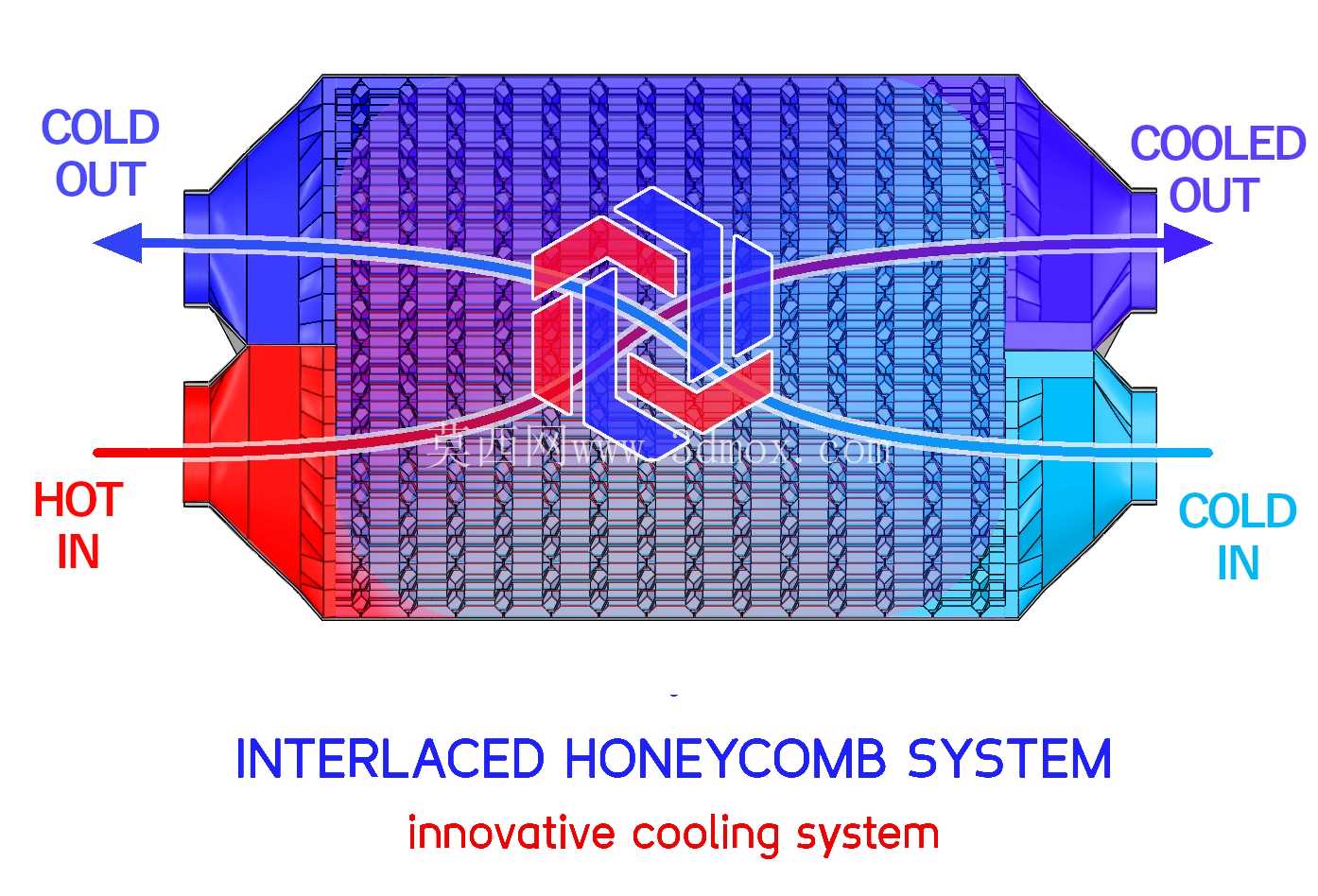

流道设计上采用完全对称的交错拓扑，冷热流体的流道长度、流通截面完全一致，可避免两侧流阻差异过大导致的流量偏载问题，同时流道内部无突然变径、直角转弯结构，流体流动过程中的局部阻力损失更低，在低温流体高粘度工况下也能保持稳定的流量分配，不会出现局部流道堵塞、换热效率骤降的问题。结构的蜂窝单元数量可根据实际换热功率需求做线性增减，长度方向可在不改变接口尺寸、壳体直径的前提下做调整，方便在现有设备改造时直接替换原有换热部件，无需改动周边管路布局。
