FPV无人机1.2G 5W图传发射模块结构设计

在FPV无人机的航电系统搭建过程中，图传发射模块是决定飞行操控半径、画面传输稳定性的核心部件，本次呈现的这款1.2G频段5W功率图传模块三维结构，完全围绕穿越机、长航时FPV固定翼的实际装机需求完成几何构建，所有外形尺寸、安装点位都参考了市面主流装机框架的预留空间做适配，可直接用于机架布局验证、装机干涉检查、外壳改装设计等场景。

从实际使用场景来看，这类1.2G频段的图传模块多用于长距离FPV飞行场景，相比常见的5.8G频段图传，1.2G信号绕射能力更强，在有建筑、植被遮挡的飞行环境下能保持更稳定的信号链路，5W的发射功率可以支撑数公里级别的图传距离，是户外远航FPV玩家、行业巡检无人机常用的航电配置。模块的结构设计首先考虑了装机的空间兼容性，整体采用扁平化的长方体构型，外壳边角做了斜切倒角处理，既可以减少装机时与机架碳板、其他航电部件的剐蹭干涉，也能在炸机时分散冲击力，降低外壳碎裂的概率。

模块顶面集成了散热风扇的安装位，这一设计是针对5W发射功率下的发热问题做的针对性布局——射频功率器件工作时会持续产生热量，若散热不畅会导致发射功率衰减、信号稳定性下降，甚至出现过热保护断连的情况，顶面居中的风扇安装位可以直接将气流导向内部的功率器件与主控电路板，配合外壳表面的多道平行散热凹槽，进一步增大外壳与空气的接触面积，在飞行过程中借助迎面气流实现被动+主动的双重散热，保证长时间满功率工作下的温度处于合理区间。

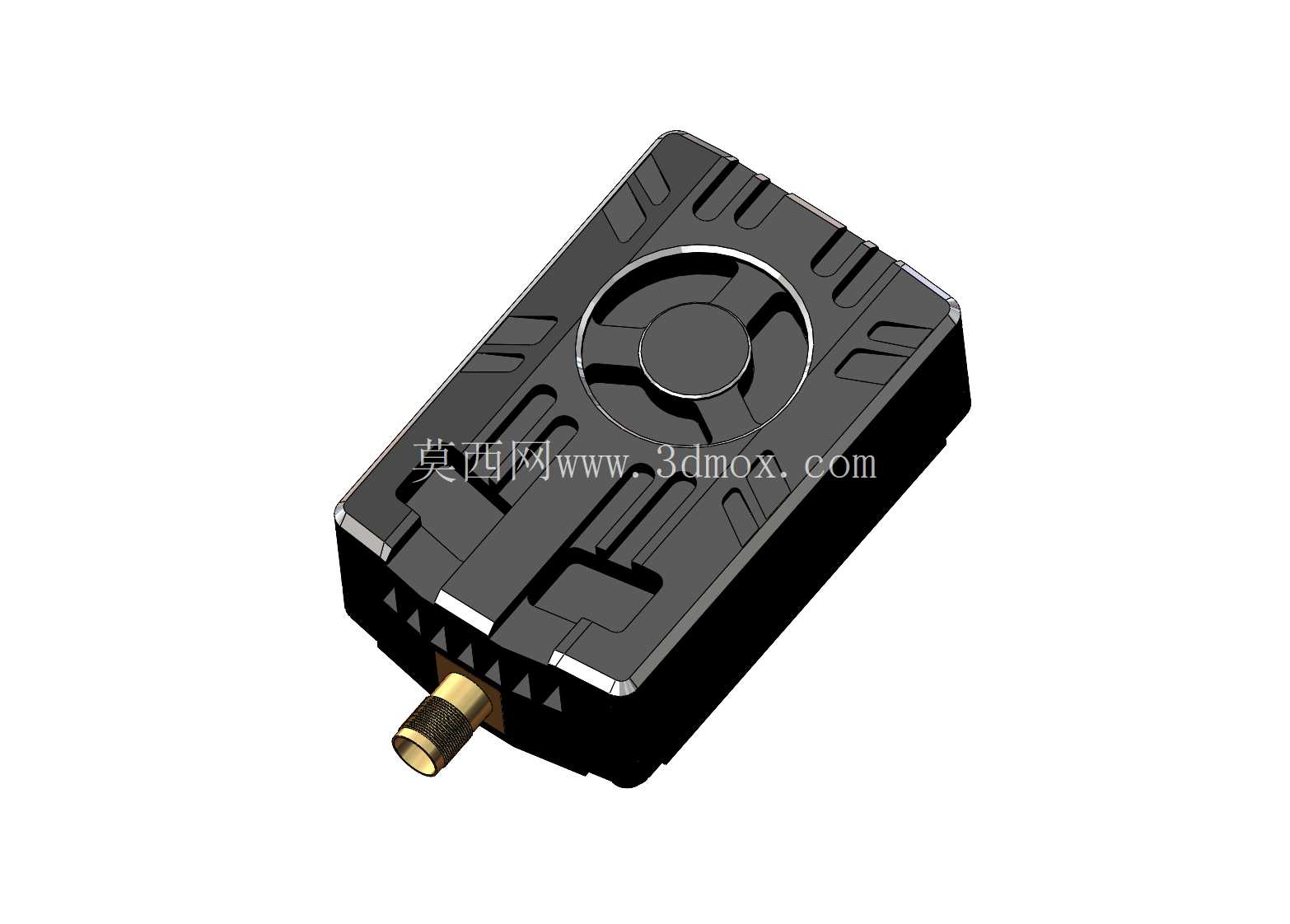

接口部分采用了标准的SMA射频接头外凸设计，接头位于模块短边的侧端面中心位置，接头根部做了加厚的凸台结构，这一细节是为了增强接头与外壳的连接强度——FPV飞行中难免出现炸机、磕碰的情况，射频接头是最容易受外力弯折的部位，加厚凸台可以分散接头受到的侧向冲击力，避免接头根部断裂导致的信号故障。接头的伸出长度经过精确核算，既可以保证常规SMA天线能够顺利拧接，也不会因为伸出过长导致装机时与机架侧板、相机云台部件产生干涉。

从安装边界来看，模块的底面预留了标准的航电安装孔位，孔位间距匹配FPV机架常用的20mm、25mm安装孔距标准，用户可以直接使用尼龙螺丝、减震胶柱将模块固定在机架的航电安装层，不需要额外打孔做改装。模块的整体厚度控制在合理范围内，不会挤占飞控、电调、电池的安装空间，在紧凑的三寸、五寸穿越机机架上也能找到合适的安装位置。外壳侧面做了细密的锯齿状防滑结构，既可以在手持调试模块时增加摩擦力，避免手滑掉落，也能在一定程度上提升外壳的结构强度，减少挤压变形的概率。

在建模过程中，所有几何特征都做了简化优化，去掉了对结构验证无意义的微小倒角、内部冗余线路细节，保留了核心的外形轮廓、安装点位、接口位置、散热结构等关键特征，导入各类三维CAD软件时不会出现特征丢失、破面的问题，可直接用于整机的虚拟装配验证。设计师在构建模型时充分考虑了不同装机场景的适配性，比如模块的外壳边缘没有突出的卡扣、凸缘，不管是安装在机架顶层、中层还是底层航电舱，都不会与相邻的电调、飞控、GPS模块产生空间冲突；散热风扇的安装位预留了标准的风扇固定孔，用户如果需要更换更高转速的散热风扇，也可以直接匹配通用尺寸的微型风扇，不需要额外修改安装结构。

对于FPV机架设计师来说，这个模型可以直接导入整机装配文件，用来验证航电布局的合理性，检查图传模块与摄像头、天线、电池绑带的位置关系，避免出现装机后部件干涉、天线被遮挡影响信号的问题；对于航电改装玩家来说，可以基于这个模型设计定制化的散热外壳、减震安装支架，甚至可以根据模型的尺寸设计3D打印的保护罩，在炸机时保护图传模块不受损坏；对于结构设计从业者来说，这个模型的散热结构设计、接口加固设计、安装孔位标准化思路，也可以为其他小型射频电子模块的结构设计提供参考，尤其是在空间受限的无人机、便携电子设备内部，这类兼顾散热、强度、安装兼容性的结构方案有很强的借鉴意义。

需要明确的是，这个模型的所有尺寸都参考实际量产产品的公开参数做了等比例还原，所有安装边界、接口位置都与实物保持一致，可用于可视化展示、装配模拟、设计参考等场景，但模型未包含内部的电路板走线、电子元器件的详细结构，不能直接用于开模生产，在做实际产品开发时还需要结合电子方案的具体尺寸做进一步的结构细化。
