思亿MK15远距离无线图传电控接收装置

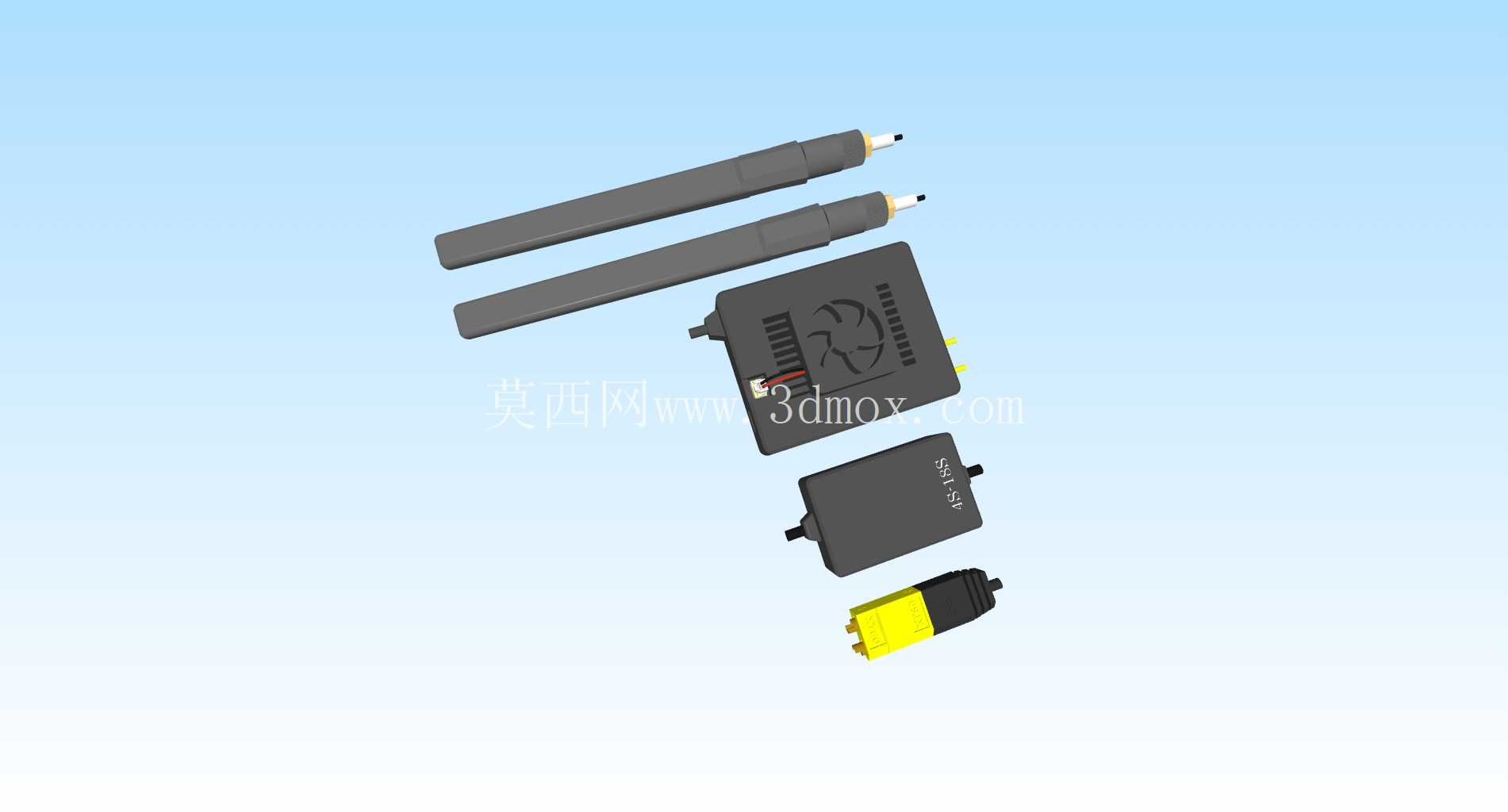

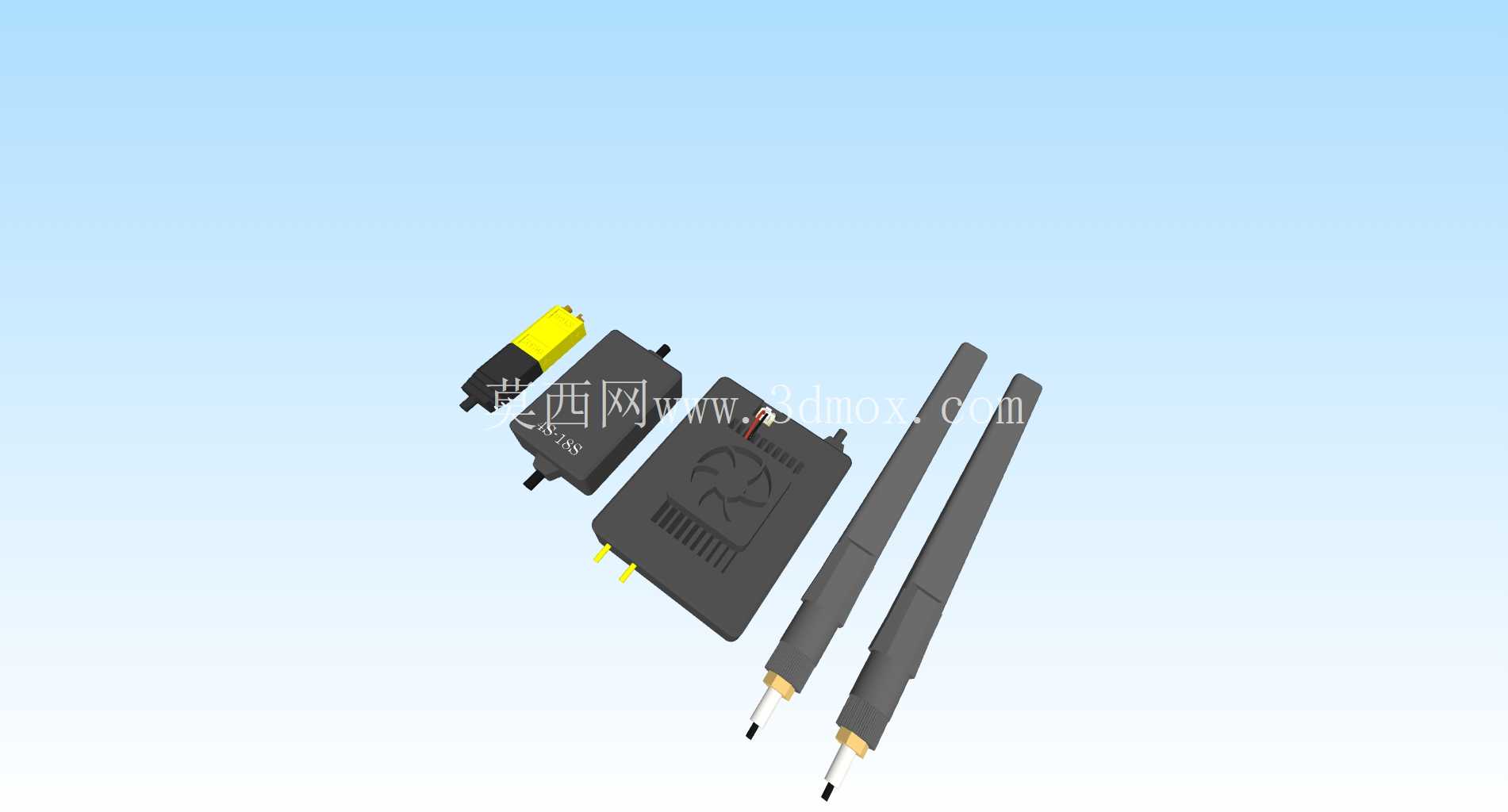

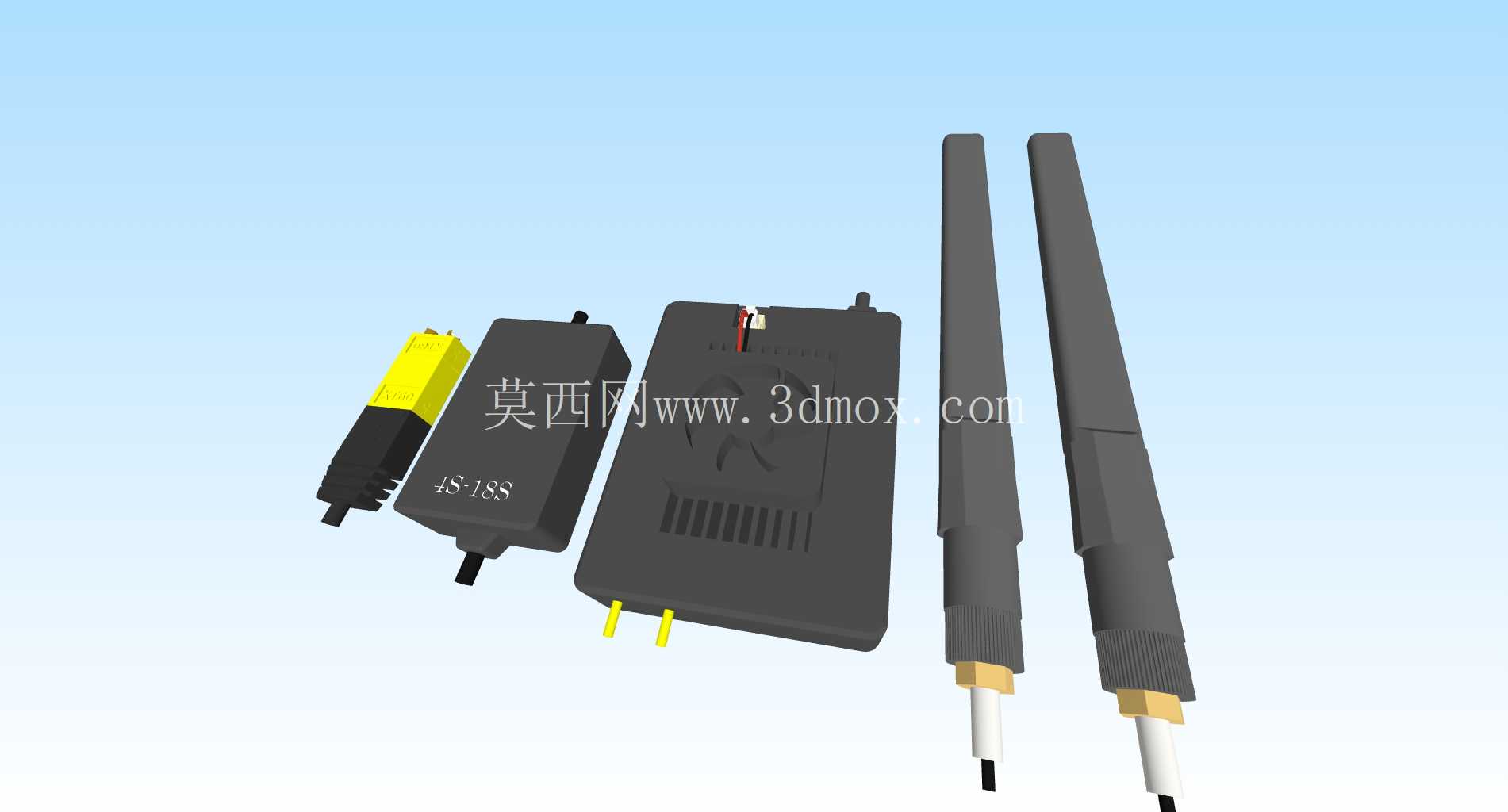

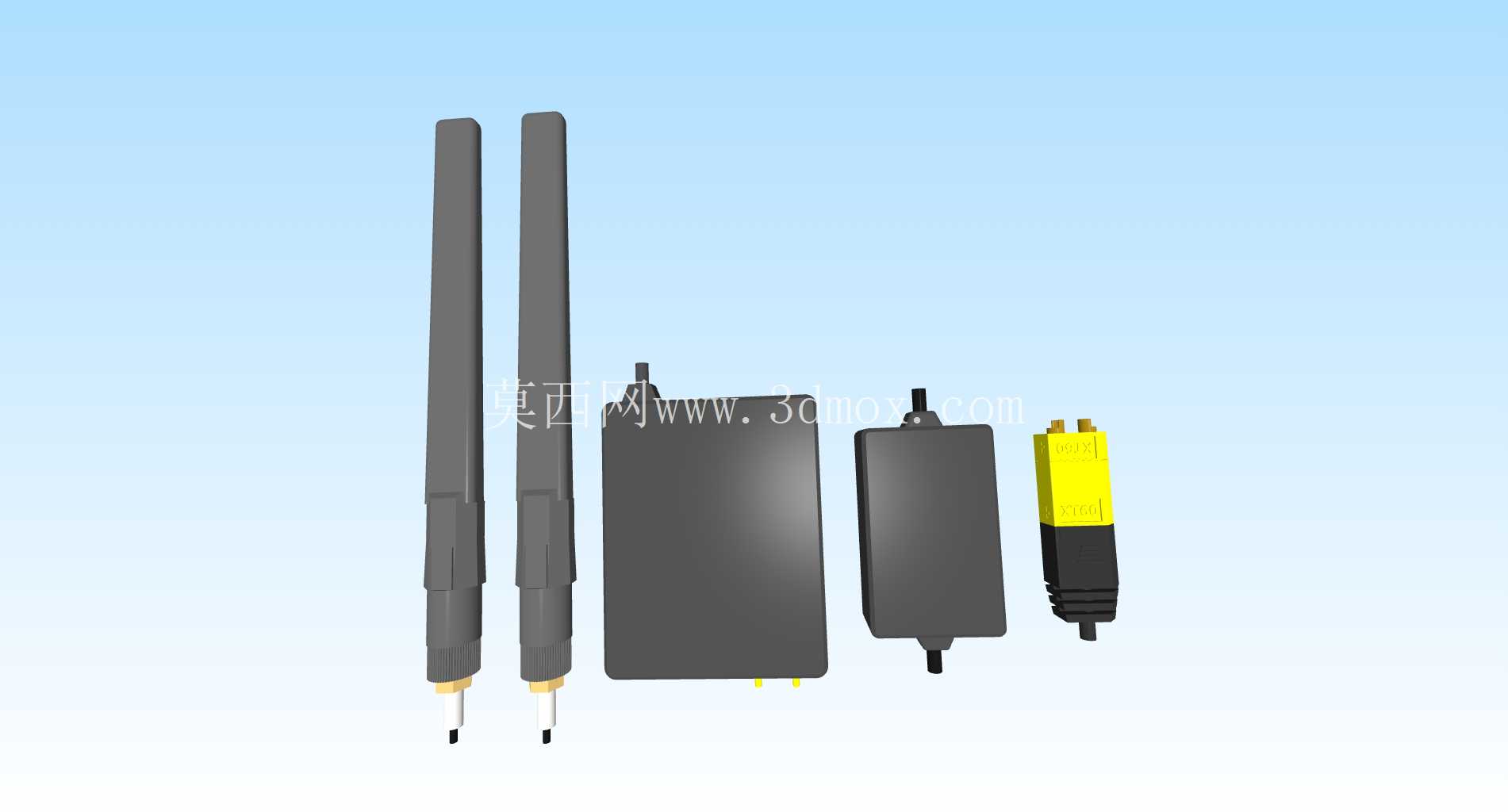

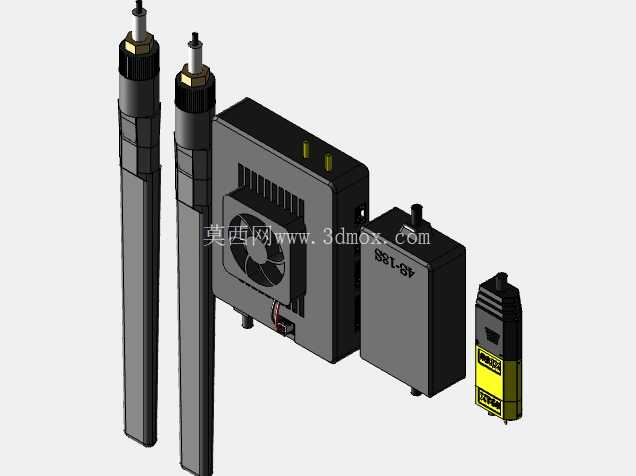

这套无线电控接收装置主要面向长距离无人机作业场景设计，可在无HDMI输出配置下实现15公里范围内的高清数字图像回传与控制信号交互，解决了常规图传设备在复杂野外环境下传输距离不足、延迟过高的痛点。从结构设计来看，整套装置分为主机处理单元、两根高增益长距离天线、独立供电模块与信号适配组件四个部分，主机单元采用带主动散热风扇的密封壳体设计，壳体侧面预留格栅式通风槽，内置散热鳍片与轴流风扇形成定向风道，可在持续高负载编码解码工作状态下将核心芯片温度控制在合理区间，避免高温导致的帧率下降、信号断连问题。天线部分采用两段式同轴结构，底部为金属螺纹安装座，可直接固定在无人机机架或地面站安装支架上，杆身采用高强度复合材质包裹，兼顾抗弯折性能与信号透传效率，天线与主机之间采用高屏蔽性能的同轴接头连接，可减少复杂电磁环境下的信号干扰。独立供电模块采用密封金属壳体，表面印有设备型号标识，可支持3.5H PD快速充电，满电状态下可提供12小时连续工作续航，模块侧面预留快拆卡扣，可在野外作业时快速更换备用电池，无需拆解主机固定结构。信号适配组件体积小巧，可兼容PIX与QGC两类主流飞控系统的信号协议，无需额外加装协议转换模块即可直接接入现有无人机飞控链路，减少了系统集成的接线复杂度。

从实际应用场景出发，这套装置可适配固定翼测绘无人机、长航时巡检无人机、森林防火监测无人机等需要超视距作业的机型，地面端可直接搭配监视器使用，支持1080p@60fps的高清图像输出，监视器屏幕亮度可达1000cd/m2，在户外强光环境下也能清晰辨识回传画面细节，整套系统端到端传输延迟可控制在180ms以内，可满足无人机实时操控的响应要求，避免因延迟过高导致的操控失误。设计过程中充分考虑了机载安装的重量与尺寸边界，主机单元采用扁平化布局，所有接口均布置在壳体侧面，安装时可紧贴机架碳板固定，减少飞行过程中的风阻，天线安装座的螺纹规格采用通用航模安装标准，可兼容市面上多数无人机机架的预装安装孔位，无需额外打孔改装。供电模块的输出接口采用防反插设计，接线时可避免正负极接反导致的设备烧毁，模块壳体边角做了圆弧倒角处理，可减少安装过程中对机架线路的剐蹭磨损。信号处理部分支持H.264与H.265双格式解码，可根据实际传输带宽自动切换编码格式，在信号强度较弱的区域自动降低码率保证连接稳定性，在信号良好区域自动提升画质保证画面细节。整套装置的结构拆分设计充分考虑了野外维护需求，主机壳体的固定螺丝采用统一规格，现场维护时仅需单种规格螺丝刀即可完成壳体拆解，散热风扇采用快插接线连接，风扇损坏时可直接拔插更换，无需焊接线路。天线杆身采用可分离设计，运输过程中可将天线从底座上旋下单独收纳，减少整套设备的收纳体积，避免运输过程中天线受挤压弯折。从安装边界来看，整套装置机载安装时总重量控制在合理区间，不会对无人机的有效载荷造成过大负担，主机单元的安装孔位间距符合航模设备通用安装标准，可直接固定在标准航模安装板上，供电模块可根据机架布局选择绑带固定或螺丝固定两种方式，适配不同机型的内部空间布局。实际作业过程中，两根高增益天线采用分集接收设计，可自动选择信号强度更好的天线链路进行数据传输，在无人机飞行姿态快速变化、天线朝向不断改变的情况下，仍能保持稳定的信号连接，避免单天线设计容易出现的信号遮挡断连问题。
