航模遥控器RadioMaster TX16S MKII结构设计

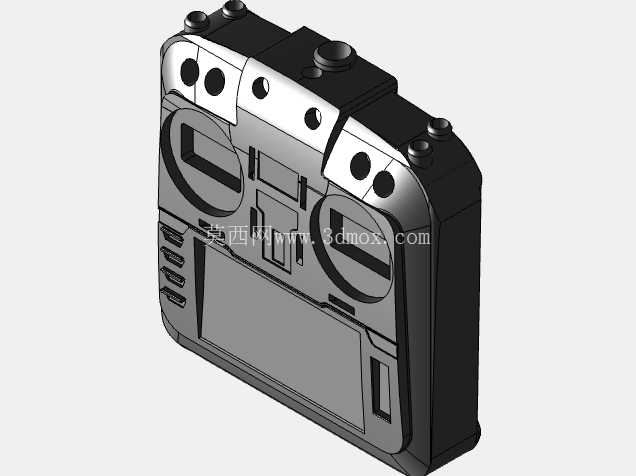

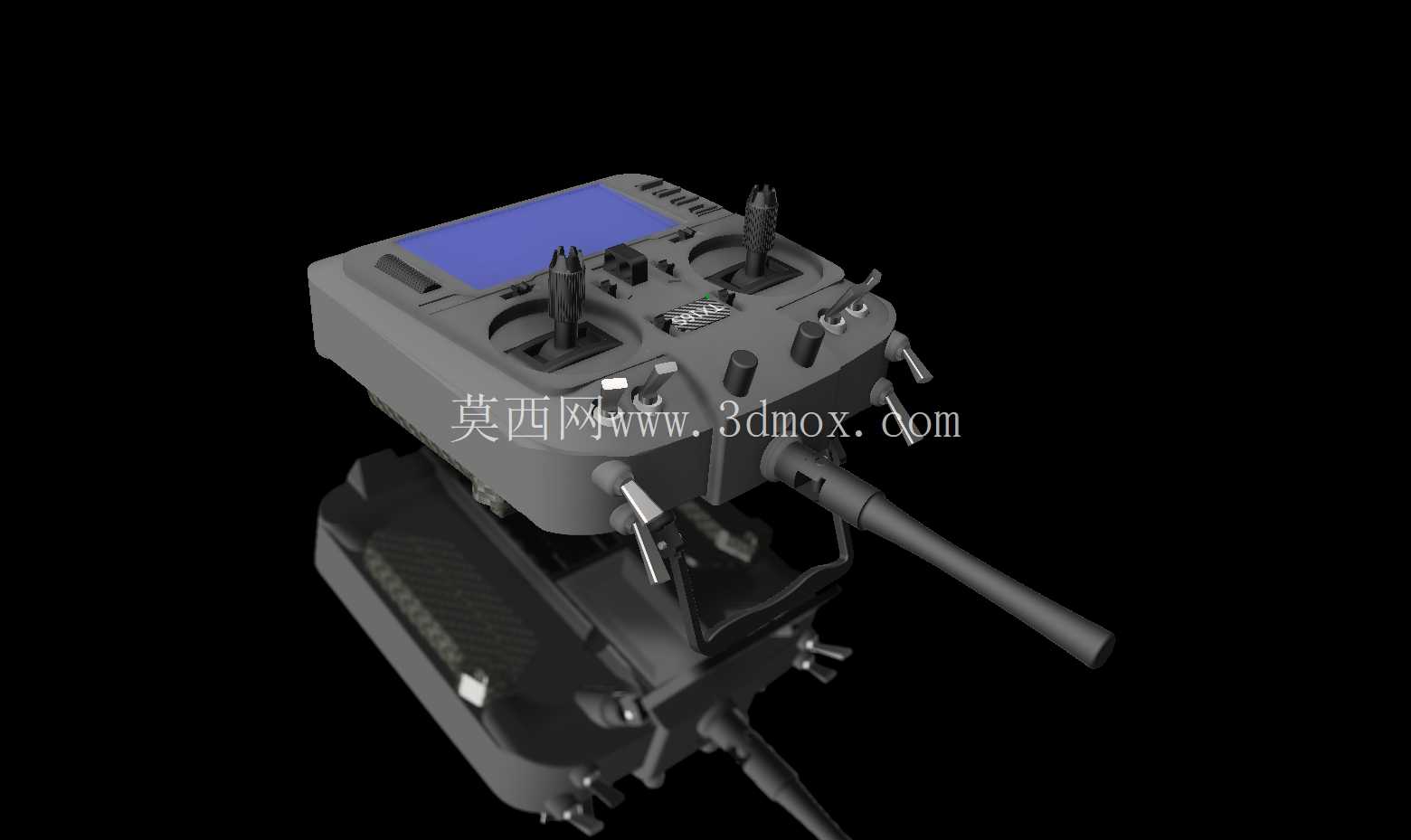

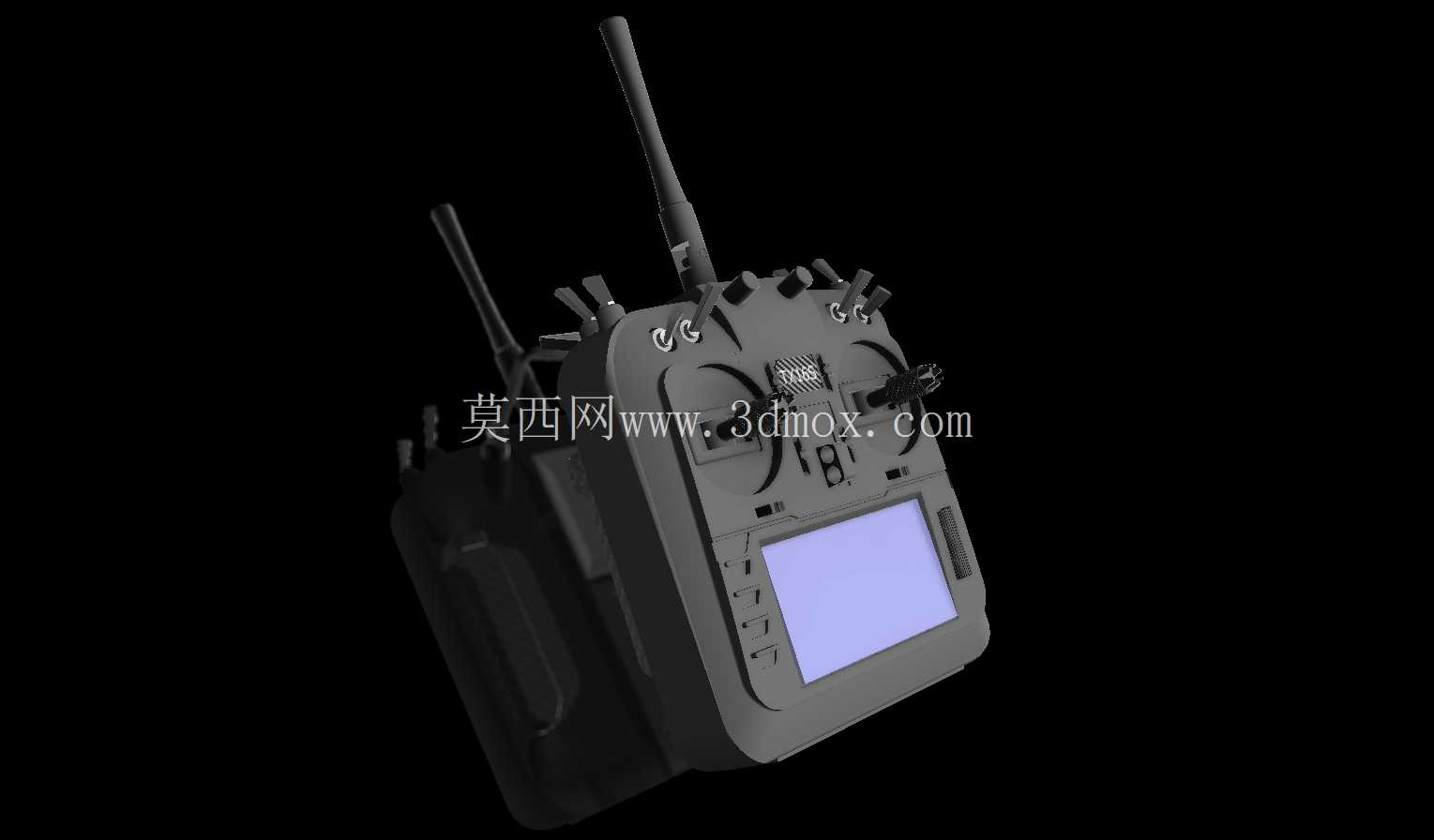

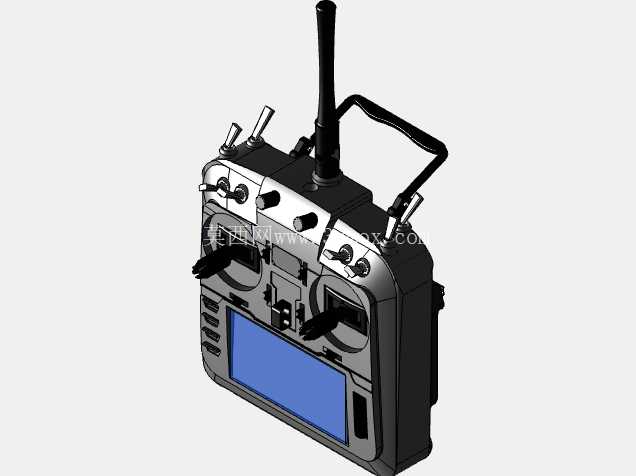

　　正面的显示屏嵌入安装于壳体中上部的下沉式槽位，屏幕表面与壳体外表面保留0.8mm的下沉差，既可以避免日常放置时屏幕直接接触平面产生刮擦，又能在户外强光下减少周边反光对参数读取的干扰，屏幕周边的物理按键采用凸起式硅胶材质，按键行程1.2mm，佩戴薄款飞行手套时也能准确触发，不会出现误触或按动无反馈的问题。壳体上部的拨杆、旋钮布局按照操控频率分区，高频使用的模式切换拨杆布置在食指自然搭放的上沿位置，微调旋钮则靠近拇指操控区，飞行过程中不需要大幅移动手指即可完成参数微调，所有外露的操控件都做了防水胶圈密封设计，应对外场飞行时突发的小雨或扬尘环境，避免内部电路板出现受潮或进灰导致的接触不良。这款航模遥控器的结构设计，首先围绕航模、穿越机、固定翼无人机等场景的实际操控需求展开，日常外场飞行时，操控者需要单手握持或双手持握完成长时间操作，因此壳体的曲面弧度完全贴合成年人手掌自然握持的轮廓，拇指操控区的摇杆高度经过多轮迭代调整，既保证大行程打杆时的操控精度，又避免长时间操作产生的拇指疲劳。设备顶部的双天线布局采用可弯折铰接结构，在收纳状态下可以完全贴伏于壳体上沿，减少携带时的突出磕碰风险，外场使用时可根据信号传输方向调整天线角度，优化射频信号的覆盖范围，避免飞行过程中出现信号遮挡导致的失控风险。

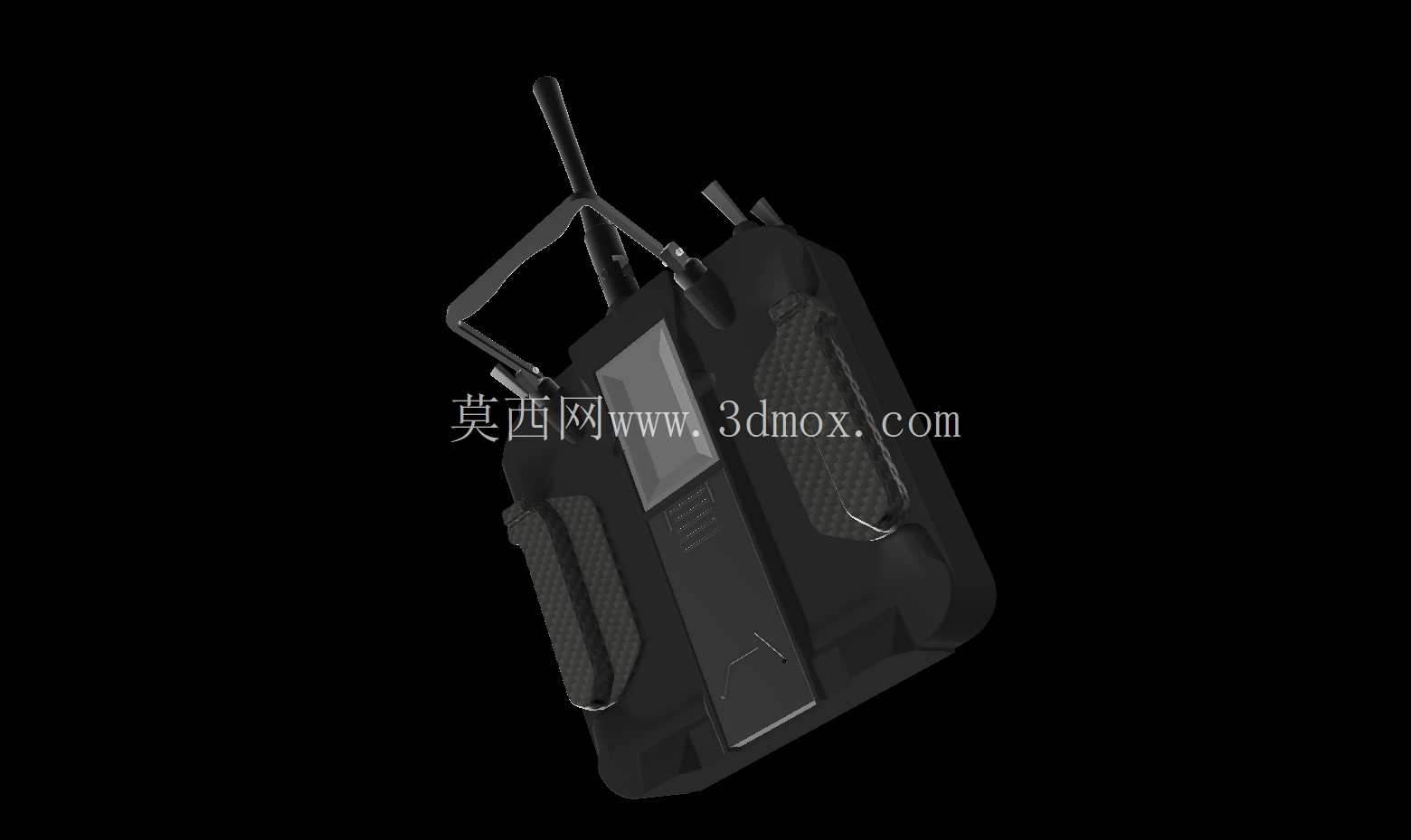

　　内部结构设计上，电池仓位于手柄握持区的下半部分，采用居中配重布局，装上电池后整台设备的重心落在手掌中心位置，长时间持握不会出现前端下坠或后端偏重的疲劳感，电池仓盖采用卡扣加锁扣的双重固定结构，飞行过程中即使出现小幅磕碰也不会出现仓盖脱落、电池掉出的问题。主板与射频模块之间采用金属屏蔽罩分隔，避免高频信号对屏幕显示或按键采样产生电磁干扰，摇杆组件采用独立的模块化安装结构，每个摇杆通过四颗螺丝固定在内部的加强筋安装位上，后期如果出现摇杆电位器磨损，不需要拆解整个壳体，只需要拆开对应位置的局部盖板即可完成更换维护。

　　壳体的分模线沿侧面握持区的中线布置，合模位置做了圆弧过渡处理，握持时不会出现硌手的棱角，所有边角位置都做了R2以上的圆角处理，意外跌落时可以分散冲击力，减少壳体开裂的概率。侧面的握持区域做了细微的防滑纹理，纹理深度0.3mm，既不会因为纹理过深积累污渍，又能在手心出汗时提供足够的摩擦力，避免设备从手中滑脱。接口部分布置在设备底部，包含充电接口、教练线接口、存储卡槽，所有接口都做了内凹设计，插上连接线后接头不会突出于壳体底面，日常平放在桌面时不会压到连接线导致接口损坏，接口外侧预留了防尘塞的安装槽位，长期在沙尘环境使用时可以加装防尘塞，减少接口进灰导致的接触不良。

　　从安装边界来看，整台设备的最大外轮廓尺寸适配常规的航模遥控器收纳包，天线折叠后的整体高度不超过200mm，宽度不超过180mm，厚度不超过60mm，可以轻松放入多数标准尺寸的遥控器收纳包中，不需要额外定制大尺寸收纳容器。内部的安装筋位全部按照标准电子元器件的安装尺寸设计，电位器、屏幕、射频模块、电池的安装位都预留了0.2mm的装配公差，批量生产时可以顺利完成组装，不会出现元器件卡滞或装配间隙过大的问题。摇杆的最大偏转角度为35度，每个方向的行程都做了机械限位，避免打杆时过度偏转导致电位器损坏，限位位置采用软性橡胶垫缓冲，打杆到极限位置时不会产生生硬的碰撞手感，同时可以减少碰撞产生的噪音。顶部的挂环安装位采用内嵌式金属螺母嵌件，挂绳挂接后可以承受5kg以上的拉力，即使设备意外滑落，挂绳也能可靠拉住设备，不会出现挂环断裂导致设备摔落的问题。
