F55A Pro II四合一AM32带BEC电调结构

这款集成式四合一电调主要面向多旋翼穿越机、小型工业巡检无人机这类对动力集成度、重量控制要求严苛的飞行平台设计，替代传统分立式电调分散布局的方案，解决分立式布线杂乱、安装空间占用大、整机重量冗余的问题。从实际装机场景来看，这类四合一电调通常直接叠装在飞控板下方，通过统一的电源输入接口连接动力电池，四个输出端直接对应连接四个无刷电机，省去了分立式电调需要分别焊接电源线、信号线的繁琐工序，也减少了多组走线带来的信号干扰风险，尤其适合轴距在3到7英寸之间的穿越机平台，能大幅压缩飞塔的整体安装高度，给机架内部的图传、接收机等其他电子元件留出更多布置空间。

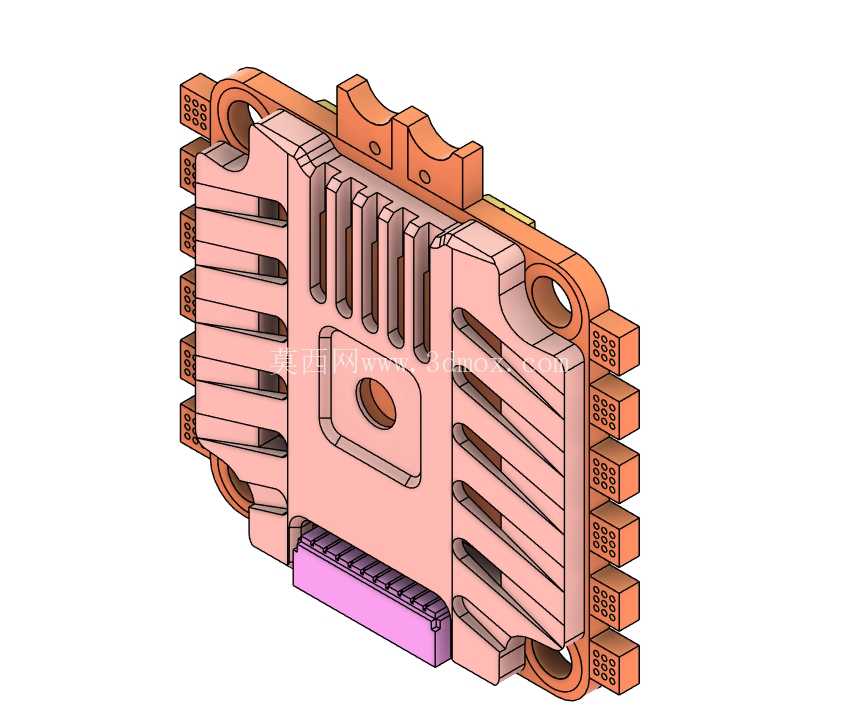

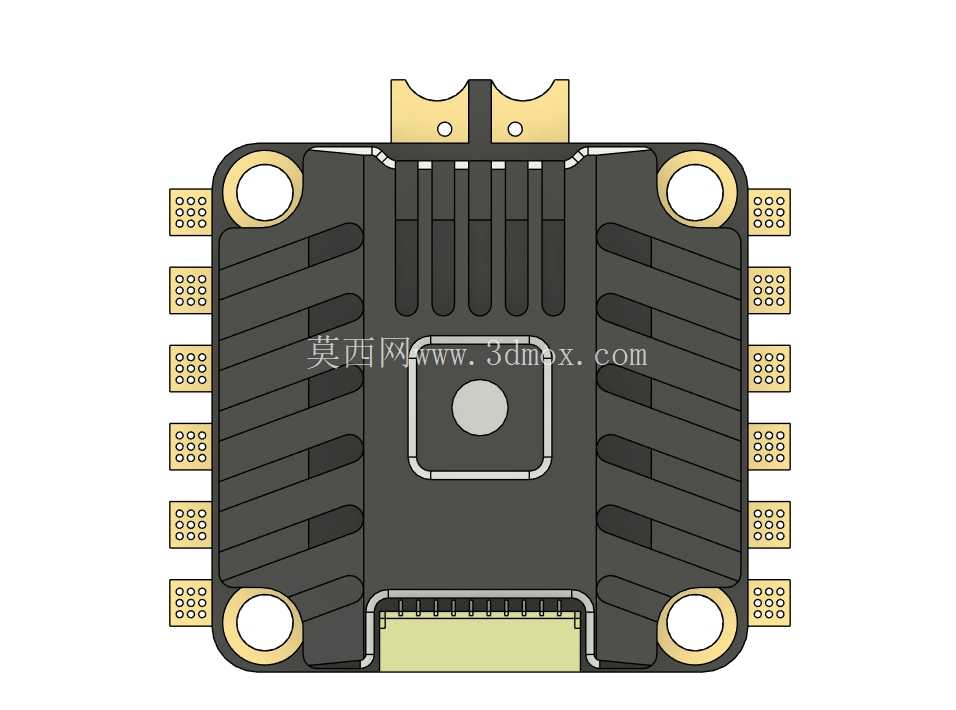

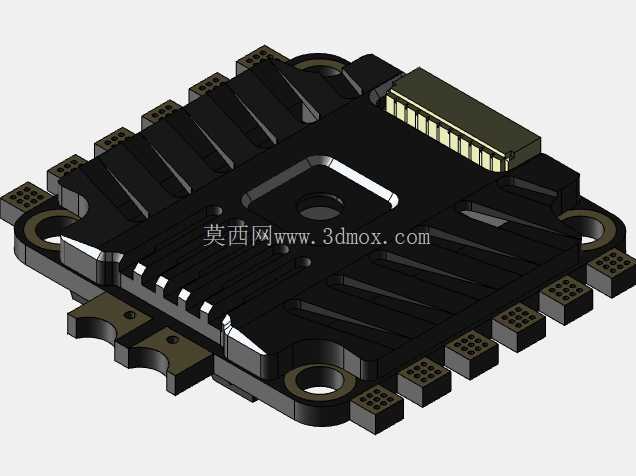

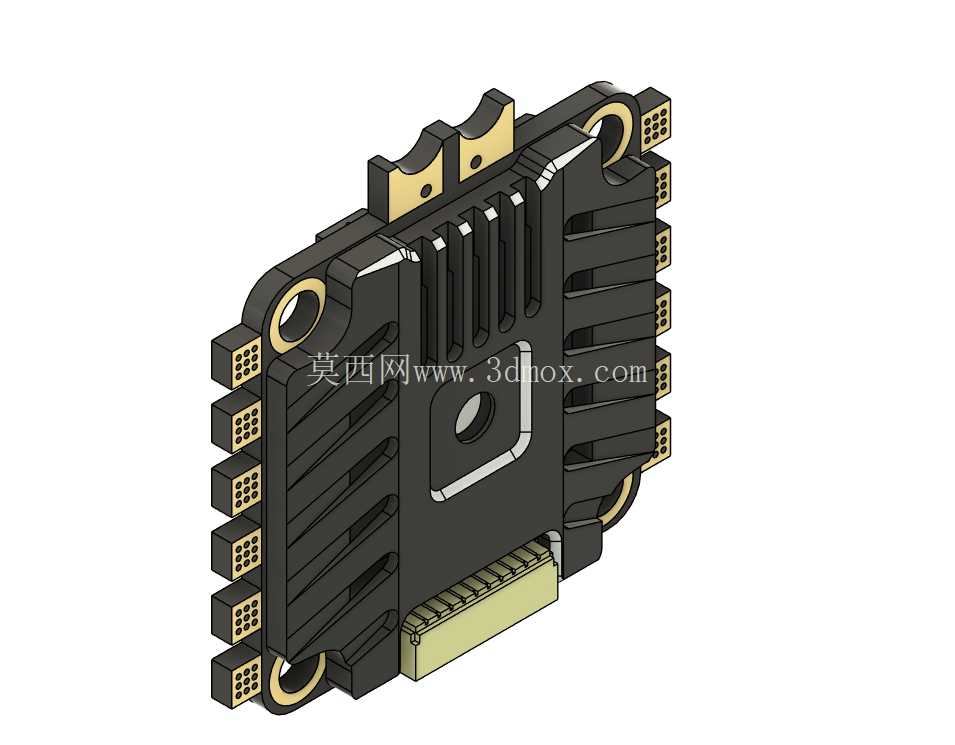

功能层面，这款电调单路支持持续55A的电流输出，适配3到6S的锂聚合物动力电池，内置AM32电调固件，支持无刷电机的平滑启动、转速闭环调节，能响应飞控输出的毫秒级油门信号变化，满足穿越机做特技动作时的动力快速响应需求；集成的BEC模块可以独立输出稳定的5V/3A供电，直接给飞控、接收机、GPS模块等外设供电，不需要额外搭配独立的降压模块，进一步减少了飞塔的元件数量。设计过程中，散热结构是核心考量点，顶部的一体化散热鳍片采用高导热铝合金材质，鳍片的开槽方向顺着飞行时的前进气流方向布置，飞行过程中迎面气流可以直接穿过鳍片间隙带走MOS管工作产生的热量，避免大油门持续输出时电调过热触发过流保护。底部的四个安装孔采用标准30.5*30.5mm的飞塔安装孔距，和市面上绝大多数主流飞控、机架的安装位完全兼容，安装孔内嵌铜质衬套，锁附螺丝时不会压裂PCB基板，也能避免长期飞行震动导致安装孔松脱。

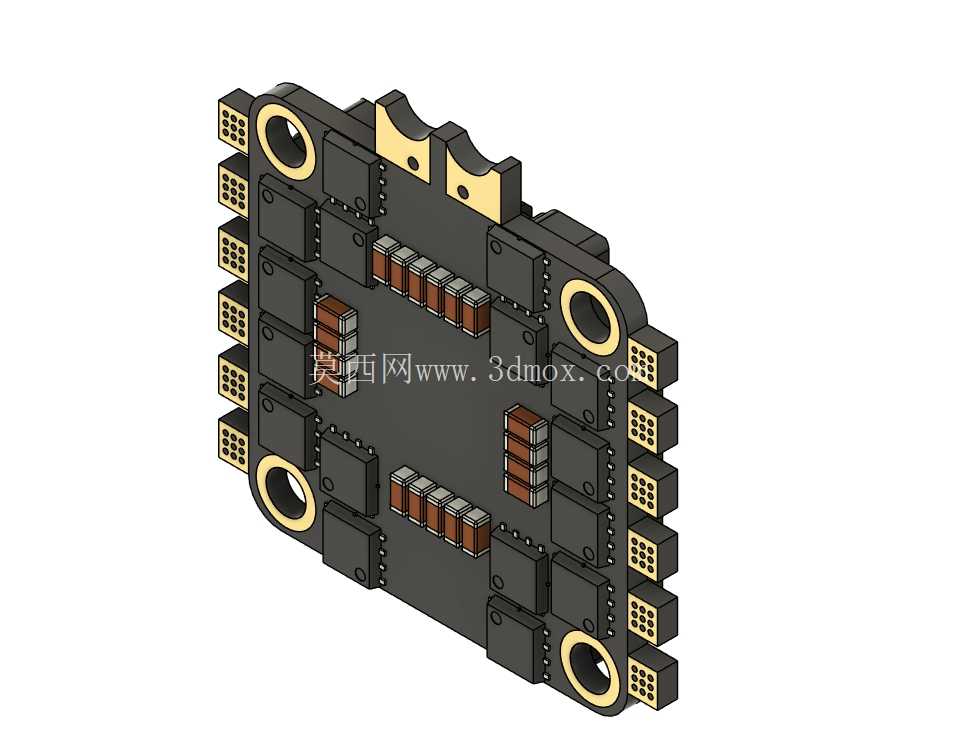

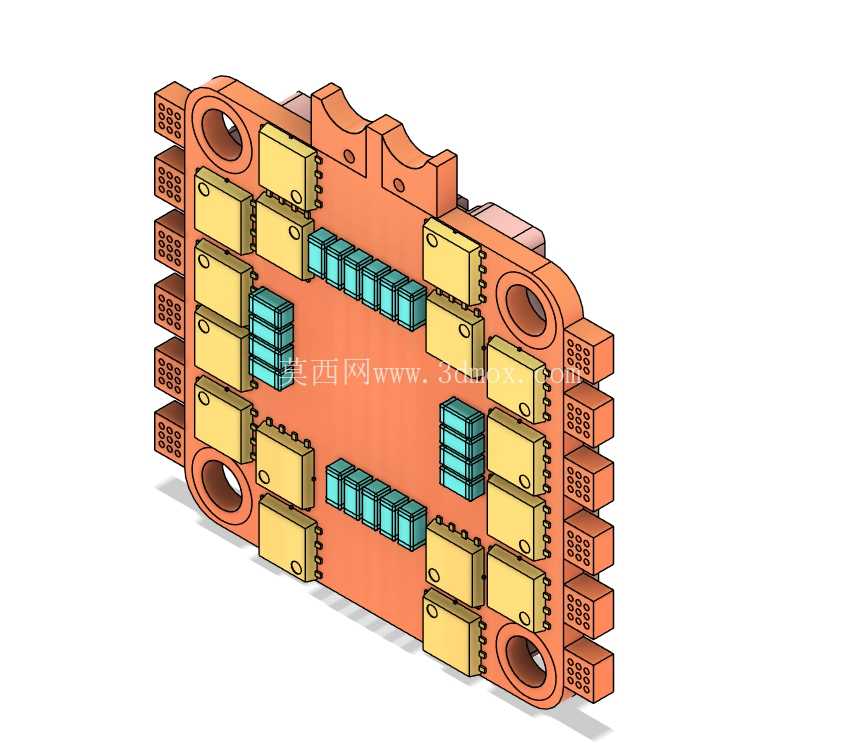

接口设计上，电源输入端采用大电流焊盘，焊盘表面做了沉金处理，能承受持续大电流通过时的发热，避免焊锡熔化脱落；四个电机输出端的焊盘均匀分布在PCB的四个侧边，对应四个机臂的出线方向，焊接电机线时走线最短，不需要多余的弯折；顶部的排针接口直接和飞控的电调信号排针对插，不需要额外焊接信号线，减少了虚焊的故障点。外形结构上，整体采用方正的切角设计，四个角做了圆弧过渡，不会和机架的安装柱产生干涉，整体厚度控制在10mm以内，叠装后整个飞塔的高度可以控制在20mm左右，不会突出机架上板的安装平面，能适配绝大多数带保护罩的机架设计。PCB板边缘做了半金属化包边处理，能减少飞行过程中高频震动带来的PCB板形变，避免板上贴片元件出现虚焊脱落的问题；散热鳍片和PCB板之间填充了高导热硅胶垫，把MOS管、驱动IC这些发热元件的热量均匀传导到散热鳍片上，避免局部热点温度过高。从实际使用的边界条件来看，这款电调的工作环境温度适配范围在-10℃到65℃之间，能满足高海拔、低温环境下的飞行需求，持续大油门工作时MOS管的结温控制在80℃以内，不会触发过热降频。安装时需要注意，电调底部和机架碳板之间要垫一层绝缘青稞纸，避免碳板导电导致电调短路，四个安装螺丝的锁附扭矩控制在0.3N·m左右，避免扭矩过大压裂PCB或者导致散热鳍片变形。信号层面，电调支持DShot150/300/600等多种数字信号协议，和不同型号的飞控都能实现兼容，不需要额外做协议转换，固件支持通过飞控直接在线调参，不需要单独连接编程盒设置电调参数，给外场调试带来了很大的便利。
