拖拉机前轴带差速器制动器总成设计

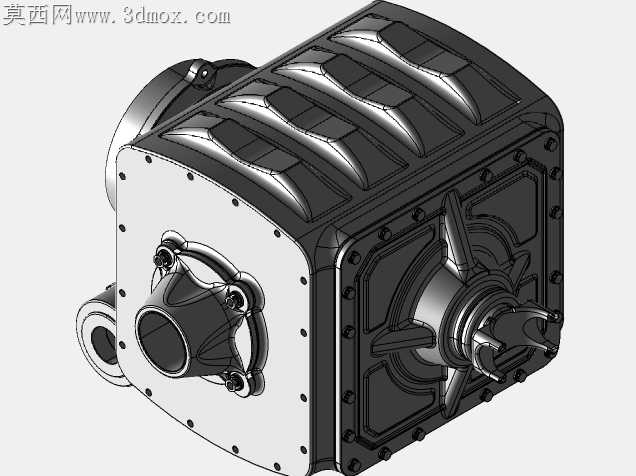

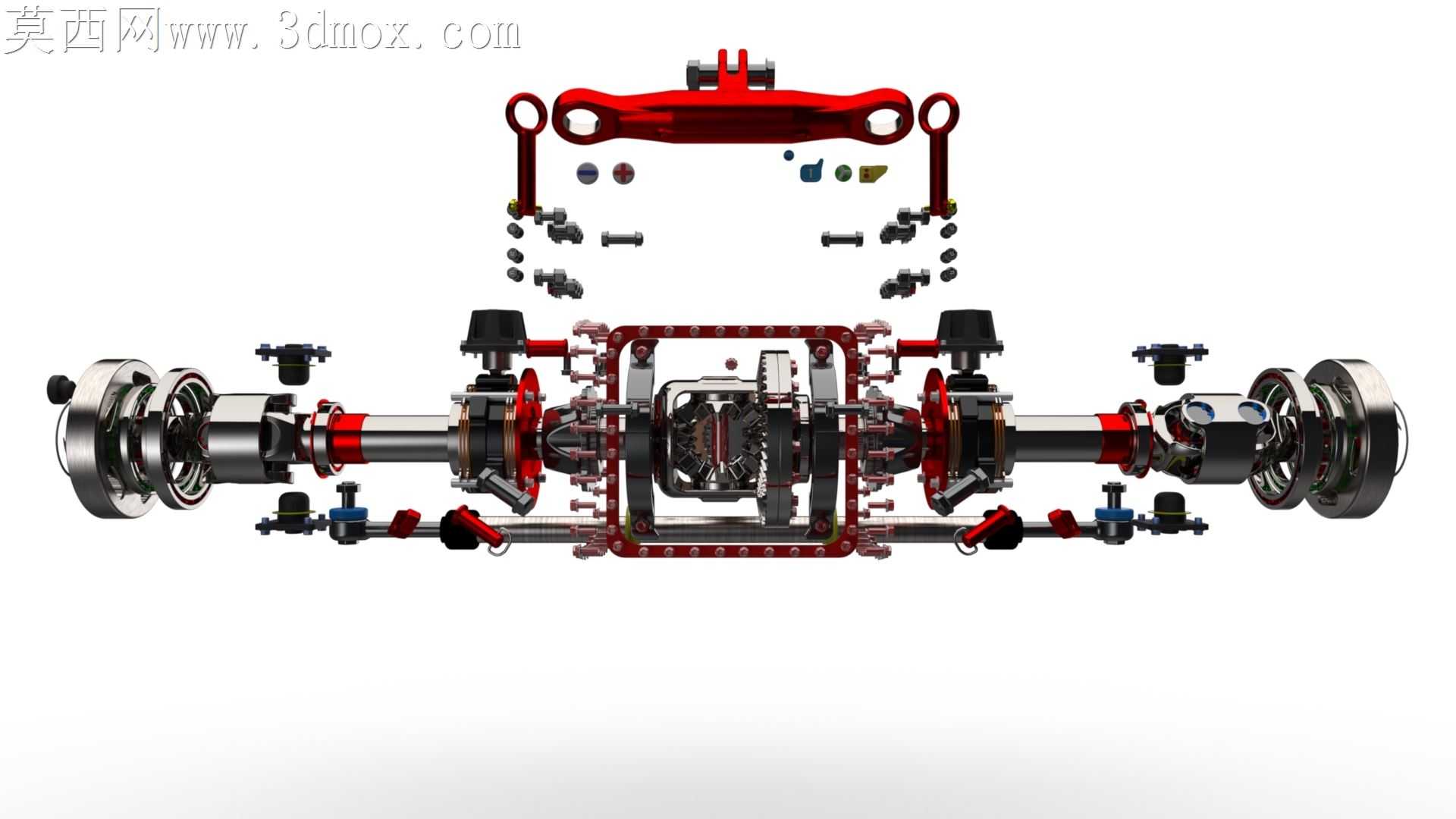

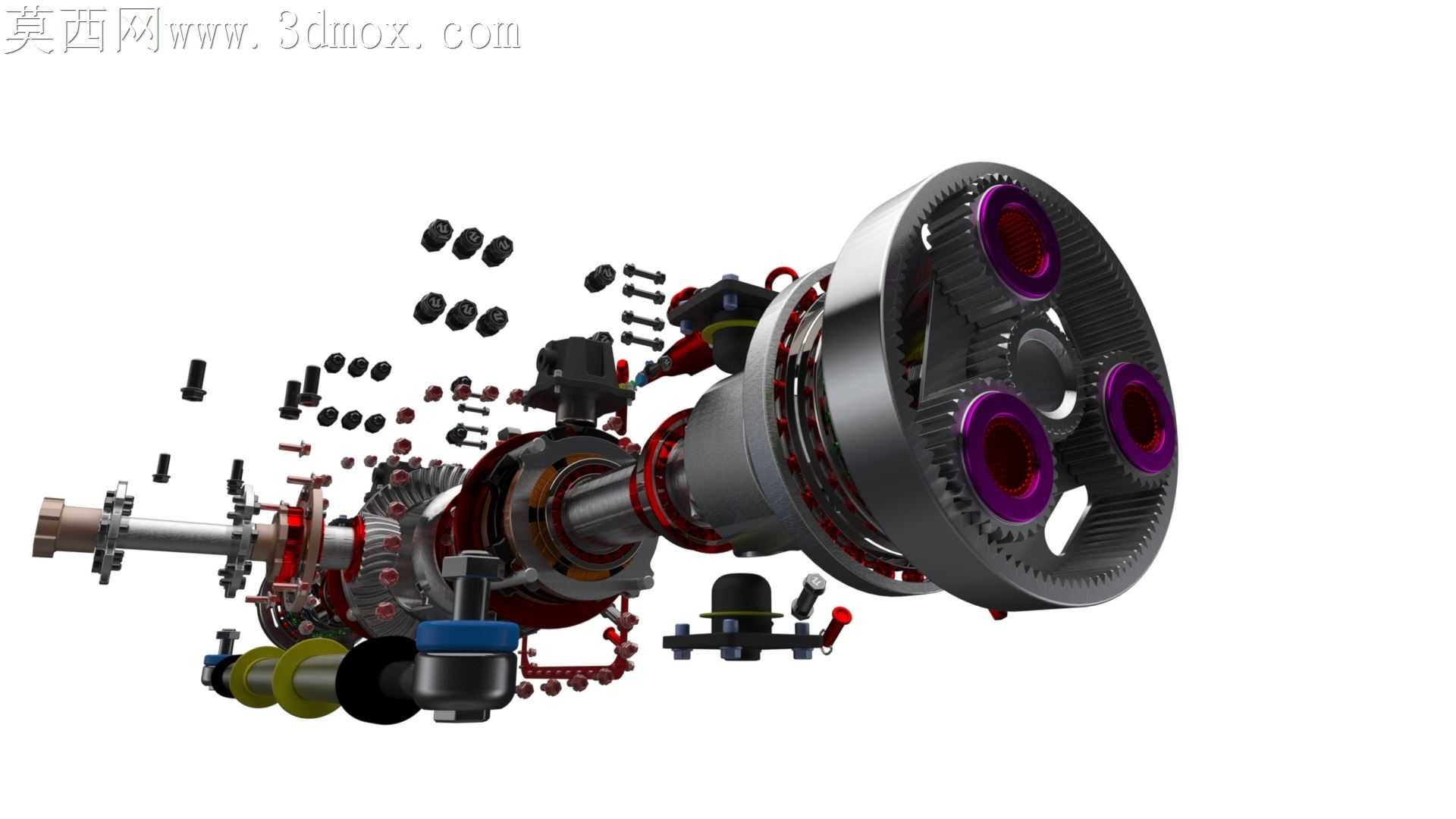

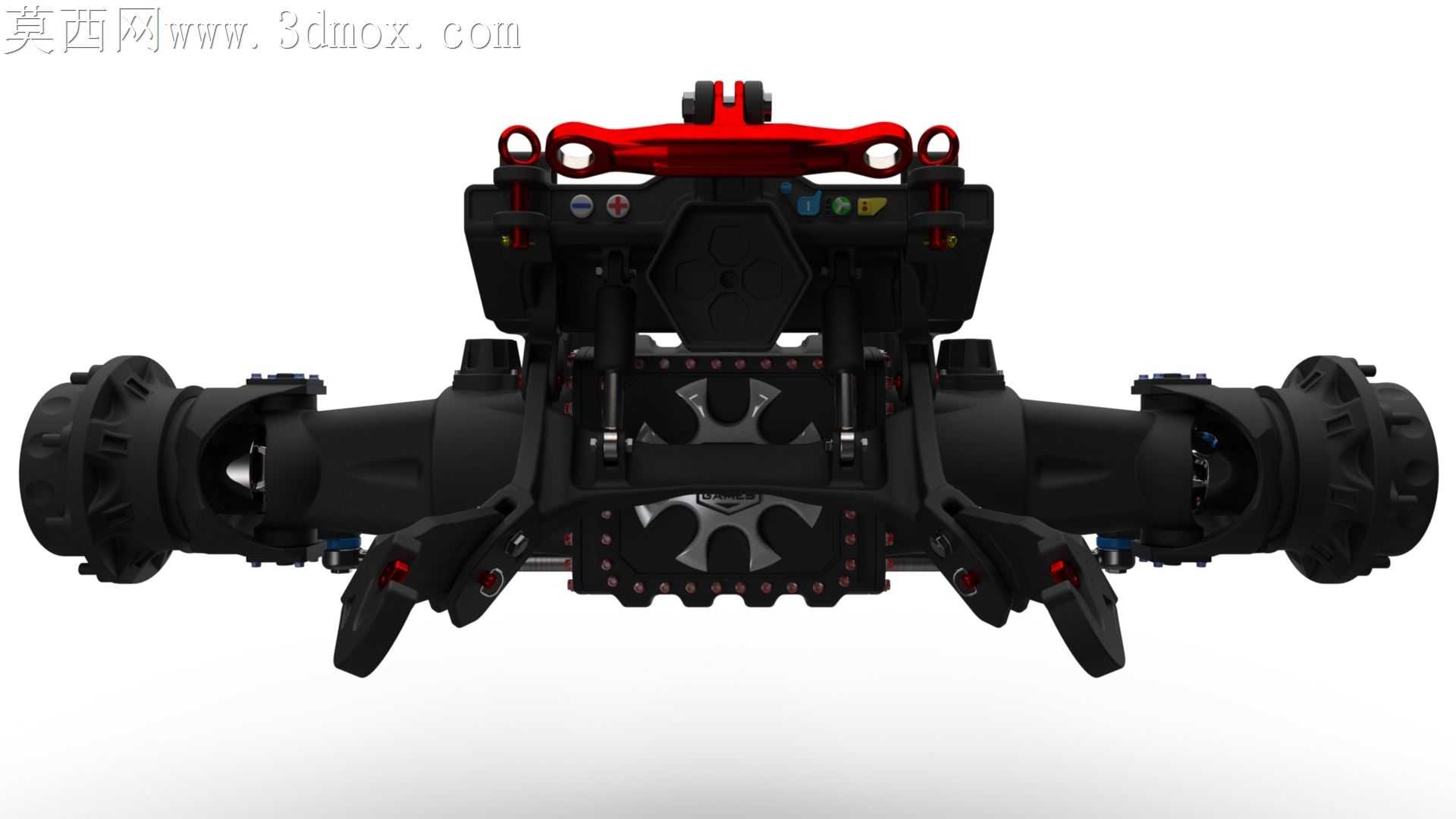

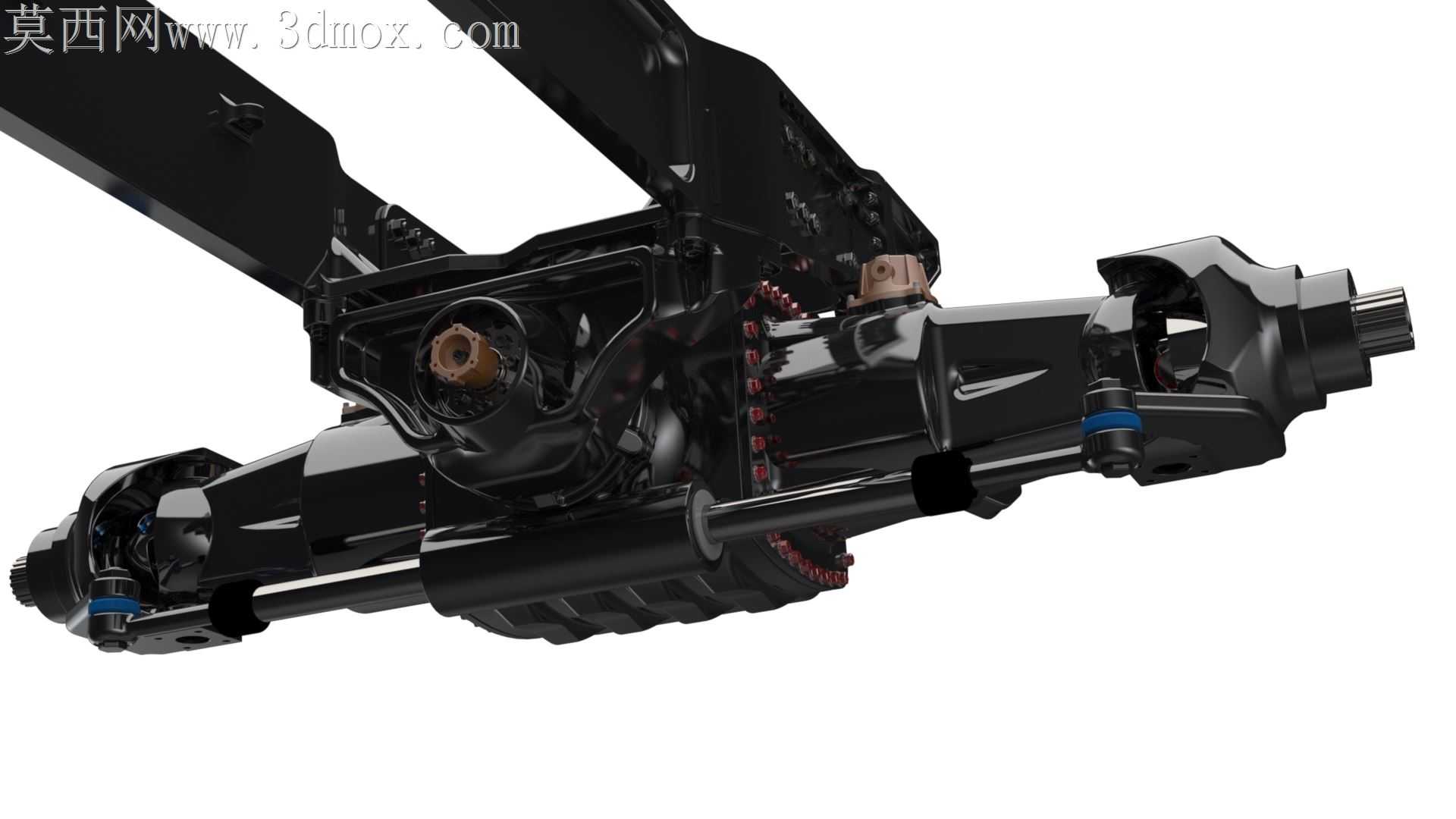

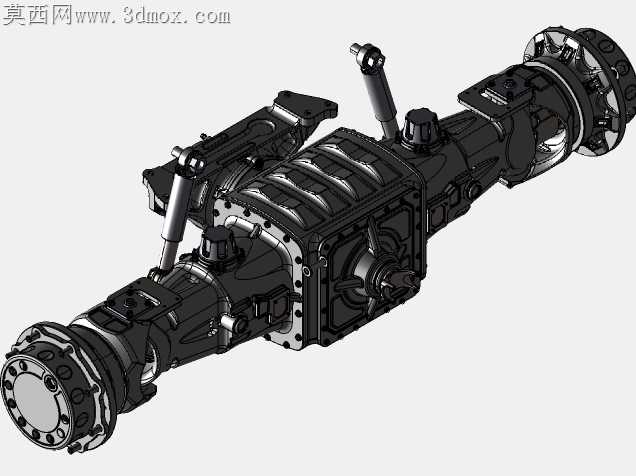

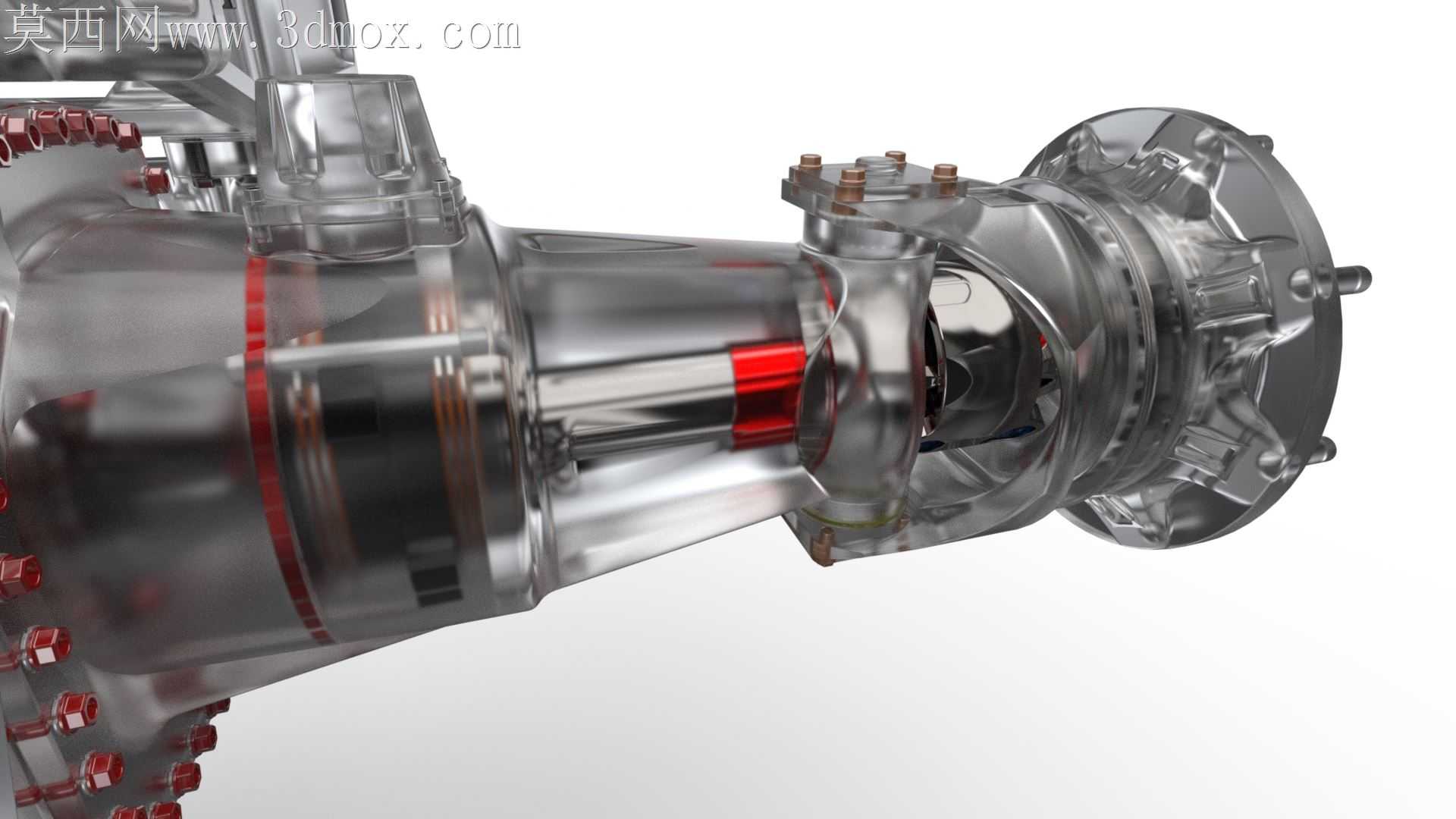

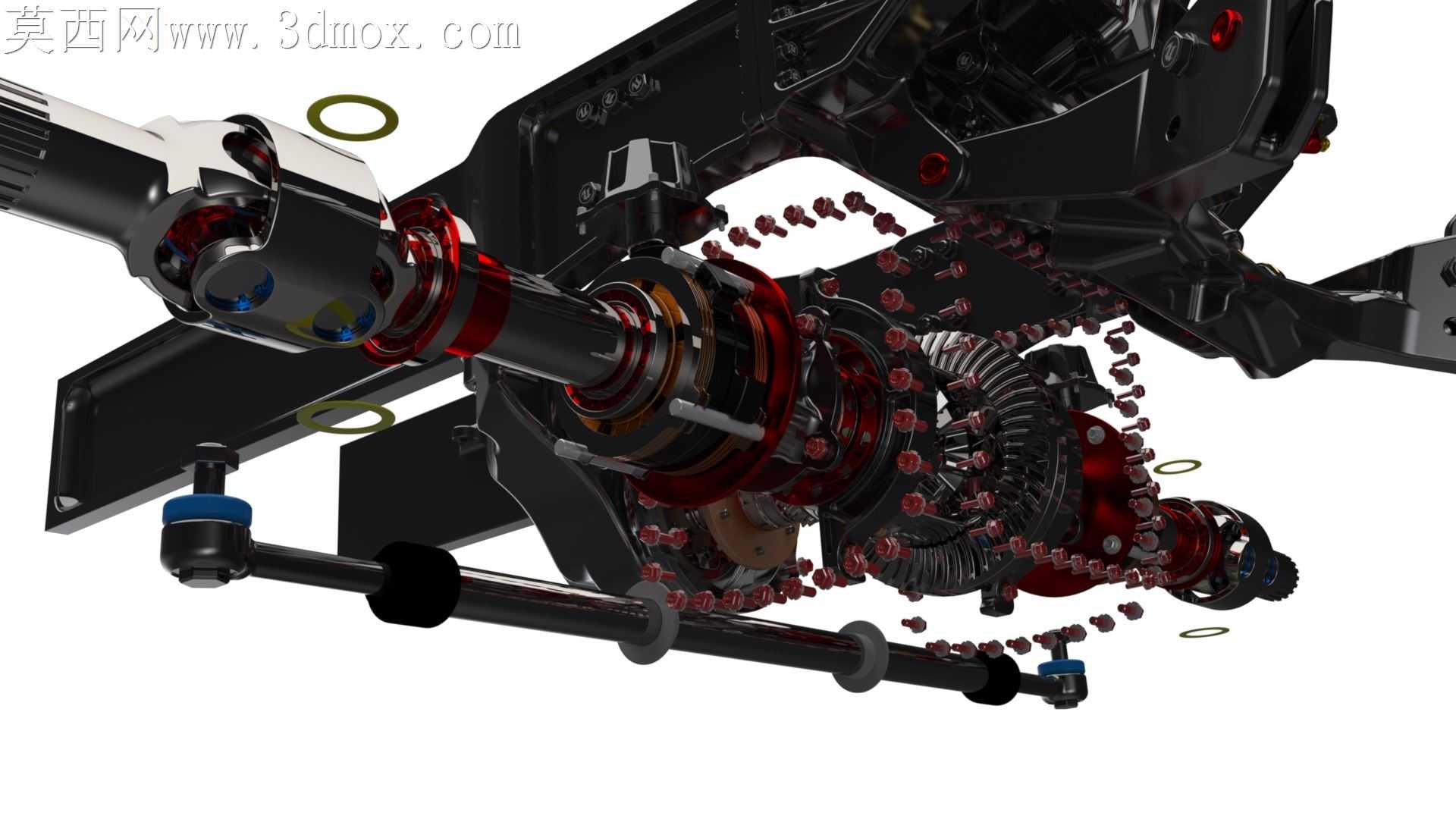

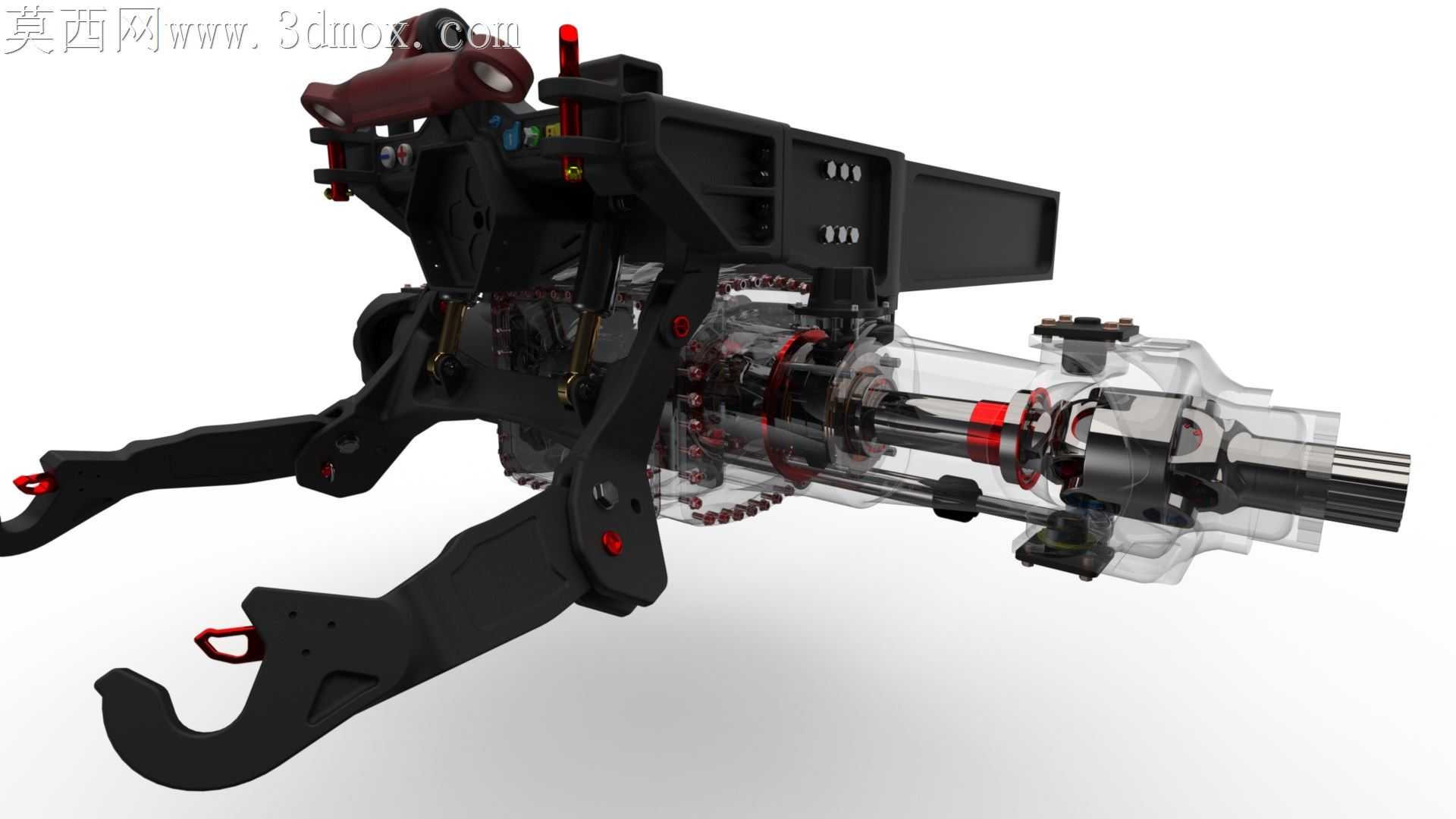

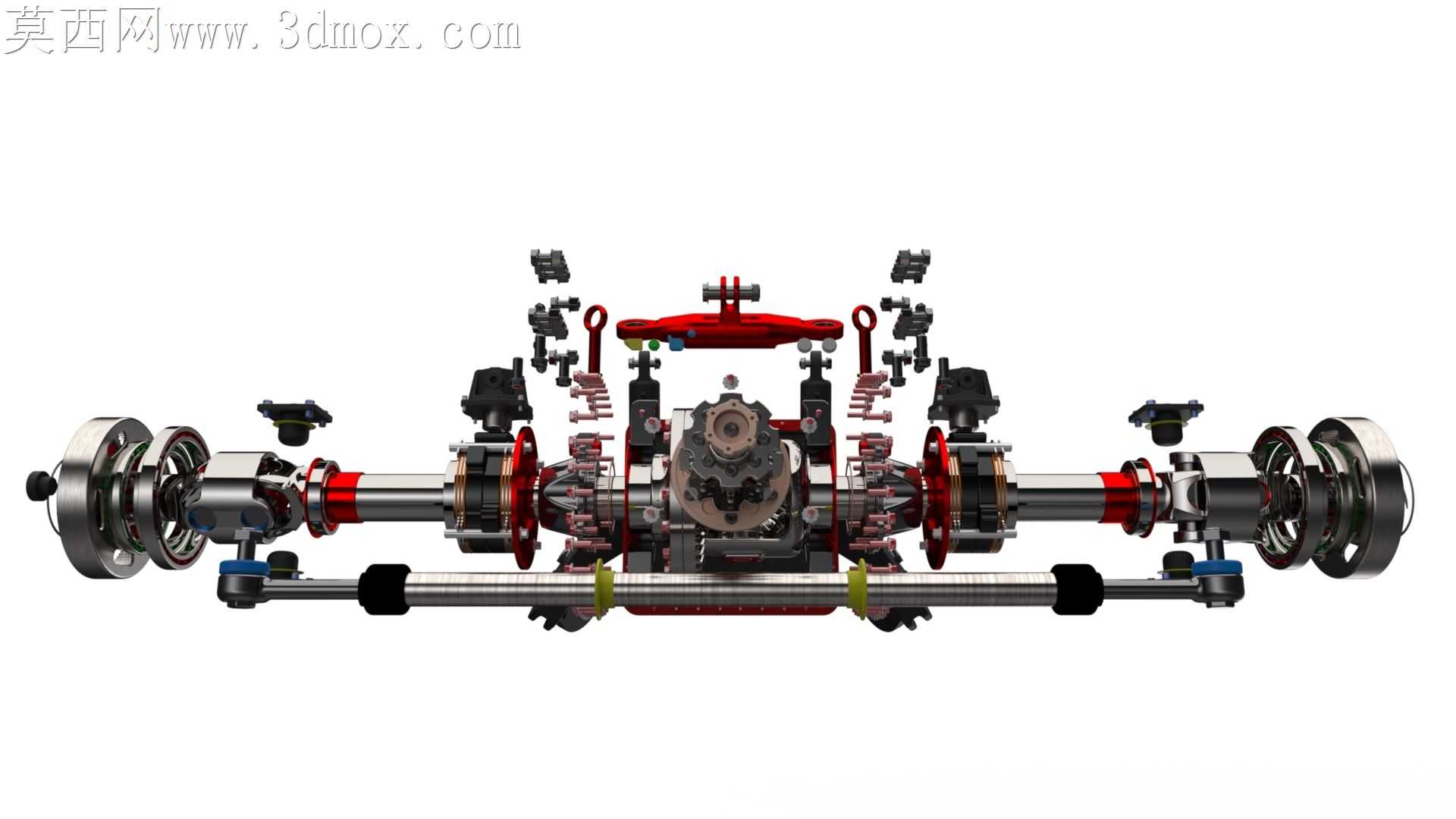

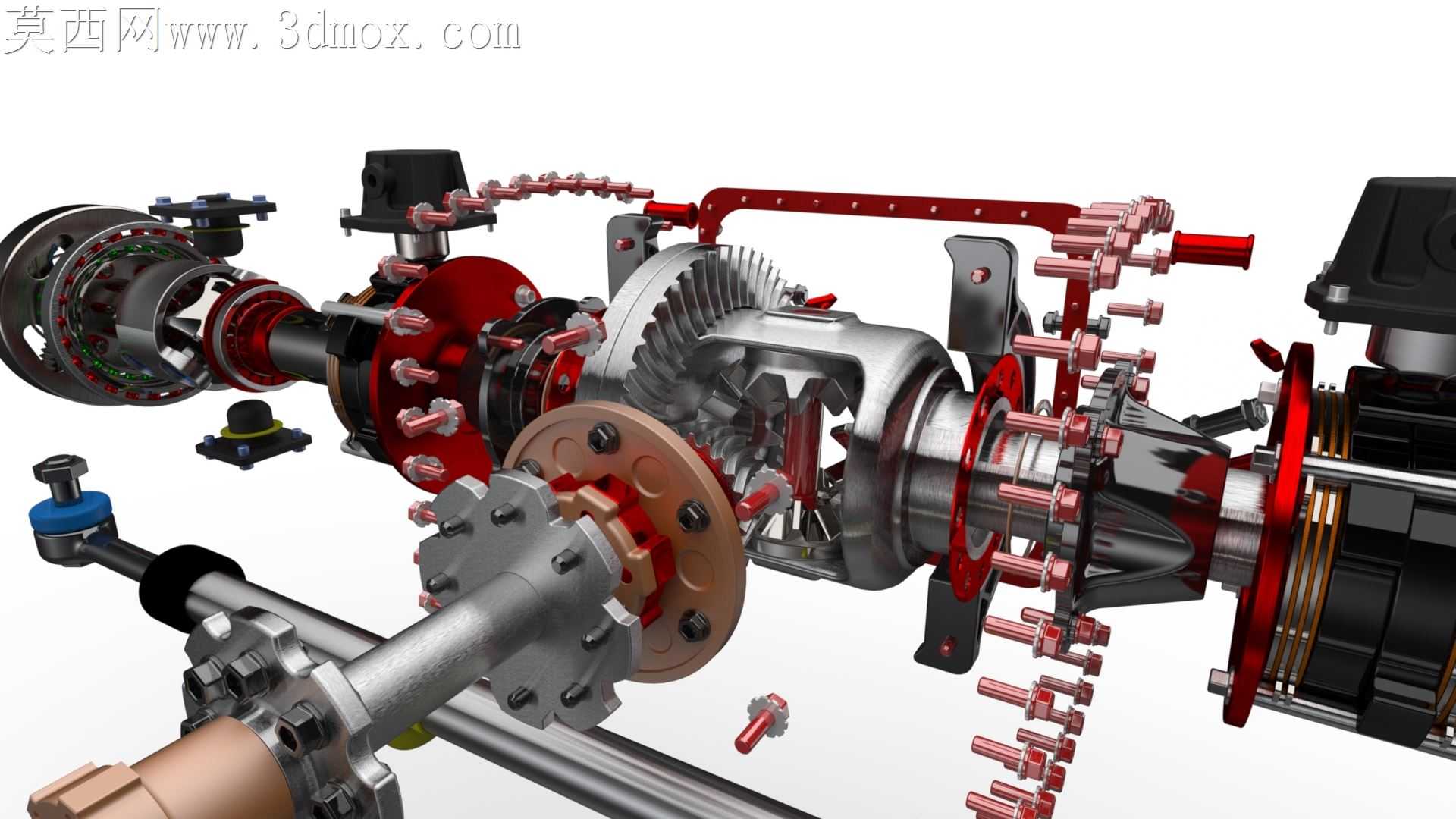

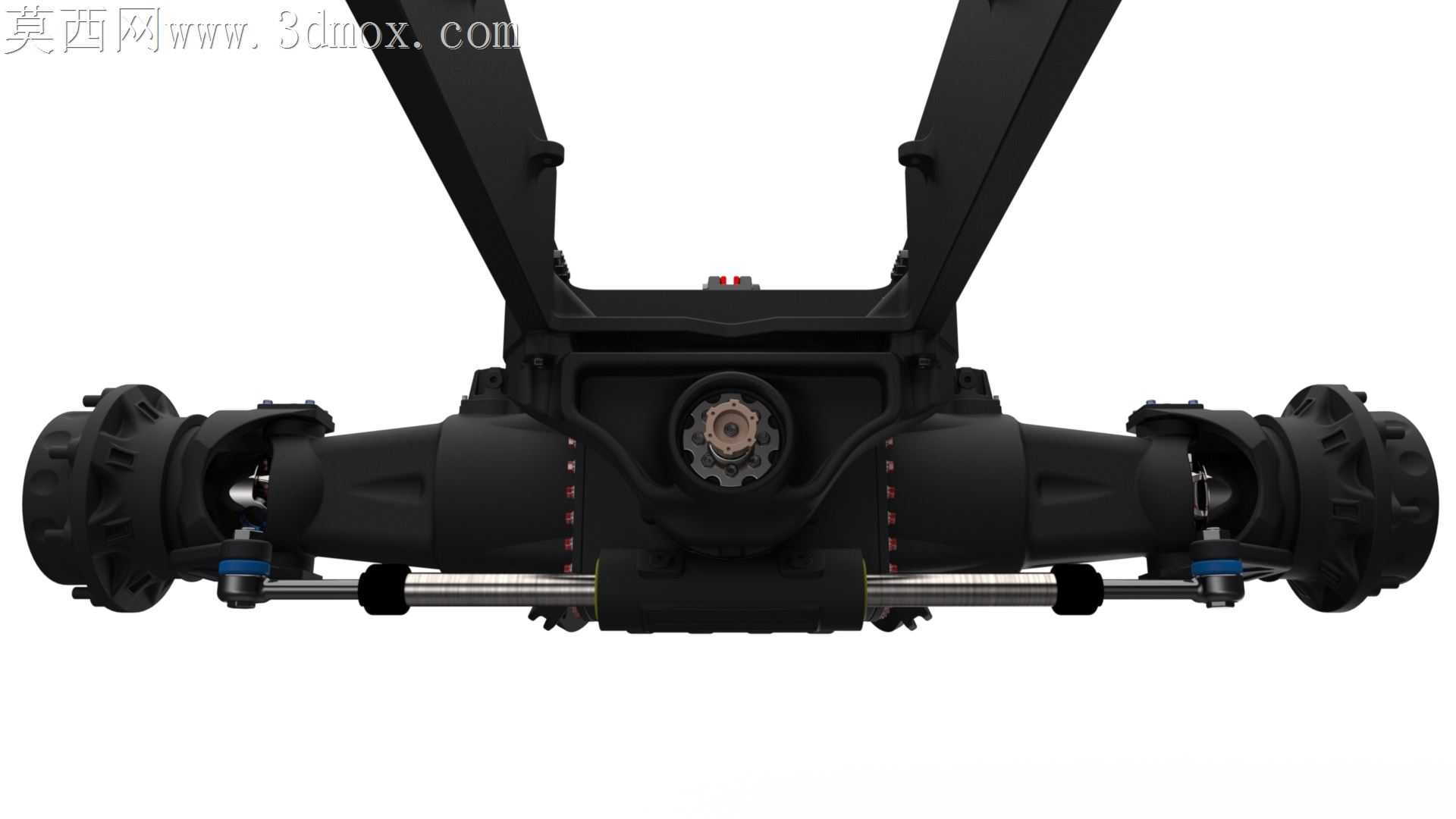

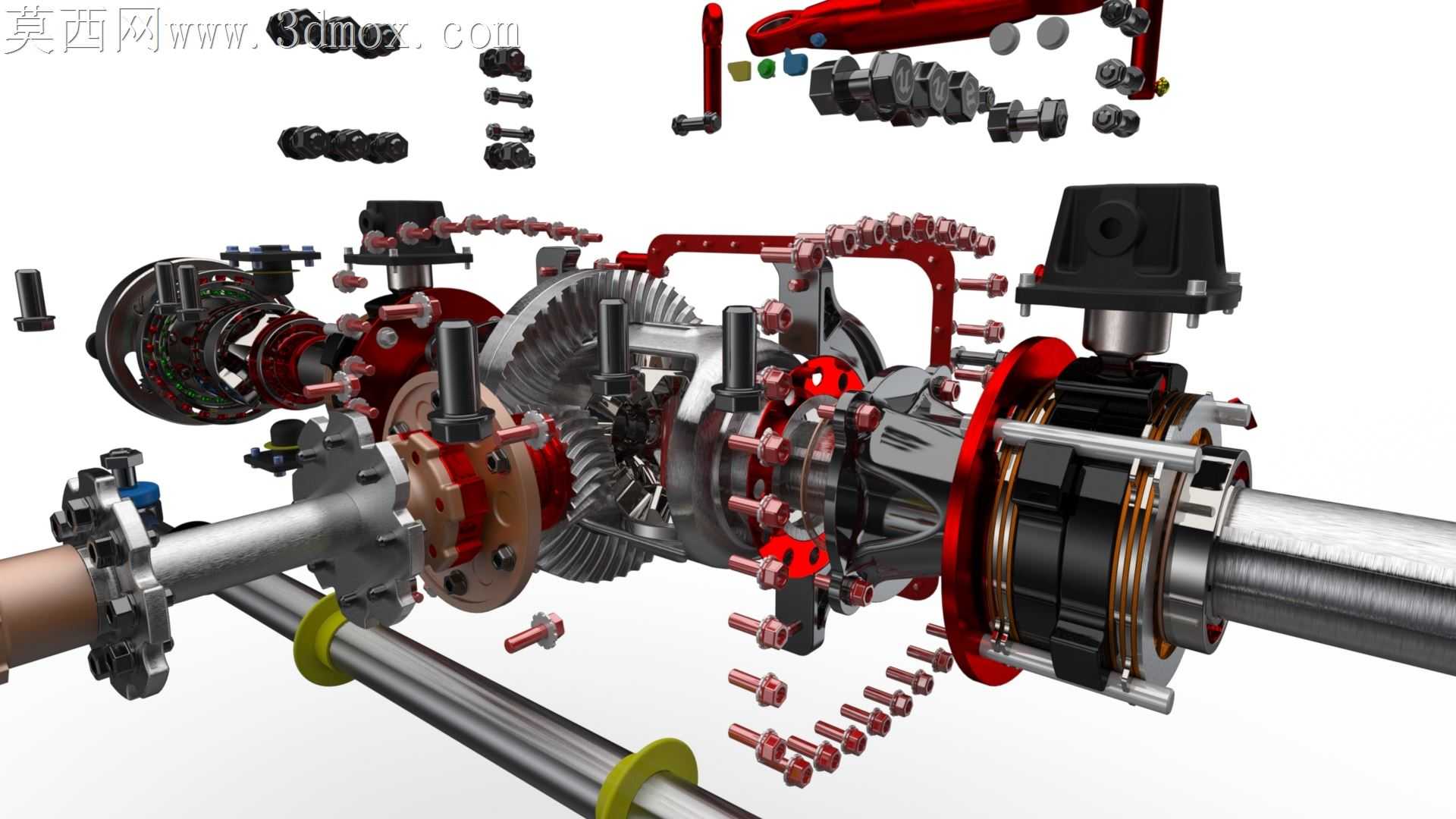

做这套前轴总成建模的时候，我是从装配逻辑视角切入的，毕竟整套总成算下来有两千多个零件，要是装配层级没捋顺，后面改一个小零件都能牵一发动全身。最开始搭骨架的时候，先把左右轮距的基准轴、主销回转轴线、差速器的安装基准面定死，这些是整个前轴的装配基准，后面所有零件的配合都要往这些基准上靠，不然装到最后轮距偏了、主销内倾角不对，整个模型就废了。差速器部分的行星齿轮和半轴齿轮的啮合间隙是卡得最细的地方，建模的时候特意留了0.15mm的侧隙，没直接按零间隙做，毕竟实际装配里齿轮啮合不可能完全贴死，留够间隙才能模拟真实的传动状态，差速器壳和两端轴承的配合面做了小倒角，避免装配的时候出现过定位的干涉。制动器部分的制动蹄片和制动鼓的贴合面，我特意把曲面做了0.2mm的微弧量，不是完全的整圆柱面，真实工况下蹄片张开的时候是绕支承销转动的，只有贴合面带点弧度才能保证制动时整个摩擦面均匀接触，不会出现局部磨损过快的问题。转向节和前轴工字梁的连接部分，主销的配合我做了分层处理，上端和转向节衬套是间隙配合，下端和拳形部分的衬套也是间隙配合，中间留了推力轴承的安装位，还特意加了黄油嘴的安装孔位，这些小细节要是漏了，模型看着再精致也落不了地。横拉杆和转向节臂的球头连接部分，我给球头销留了±35度的摆动余量，没把配合做死，毕竟转向的时候球头要跟着轮端一起摆动，角度留小了打方向的时候就会出现结构干涉。材质和光影调试的时候，桥壳部分我给了铸铁的哑光质感，表面加了细微的铸造颗粒纹理，没做亮面处理，毕竟铸造桥壳本来就是粗糙的哑光表面；齿轮部分给了渗碳淬火后的金属亮面，齿面加了细微的磨削纹理；制动蹄片的摩擦材料部分给了深色的粗糙非金属质感，和金属零件的质感拉开层次；弹簧、紧固件这些标准件统一给了发黑处理的暗金属质感，渲染的时候打了侧方的硬光，把零件之间的装配层级、轮廓边界都打出来，不会让两千多个零件堆在一起显得杂乱。做这套模型的时候也做了不少结构取舍，一开始想把每个螺栓的螺纹都详细建模，后来发现两千多个螺栓全做螺纹的话，模型文件会变得特别臃肿，而且对装配校验、结构展示来说螺纹细节完全没必要，最后只把外露的、需要经常拆装的螺栓做了简化的螺纹示意，内部的连接螺栓直接用光杆加头部的简化模型代替，既保留了装配关系的准确性，又不会让模型负载过高。还有制动管路的走向，一开始按最顺的直线走，后来发现会和转向拉杆的运动轨迹干涉，反复调整了三次管路的固定卡扣位置，让管路贴着桥壳走，既避开了运动部件的行程范围，又不会出现管路弯折半径过小的问题。这套模型做完之后，不管是用来做拖拉机前桥的结构教学，还是做新车型前轴的方案验证，都能直接用，所有的配合关系、运动间隙都是按真实的工程要求留的，不是只做外观的花架子。
