前拖拉机差速器传动结构三维设计

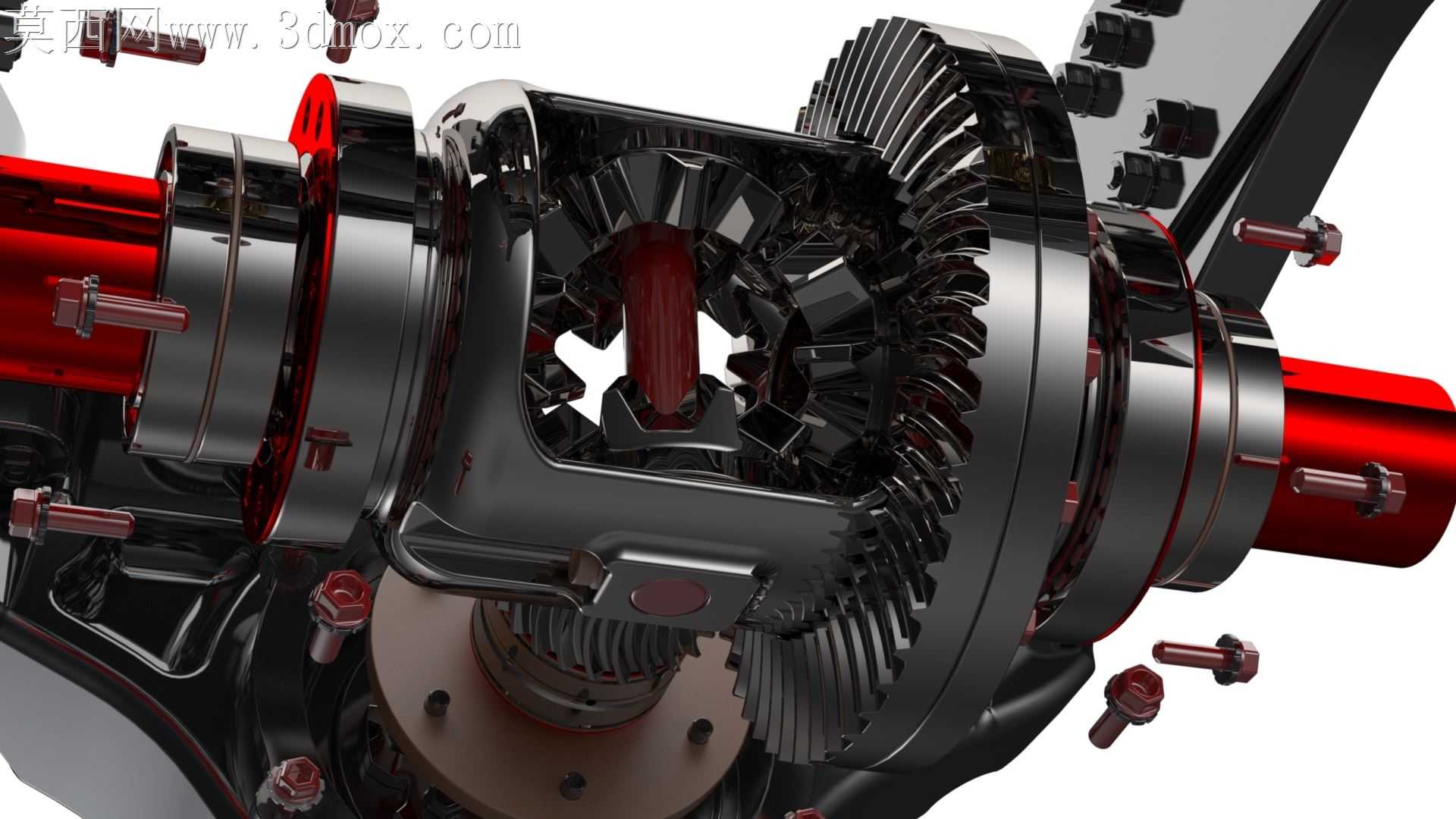

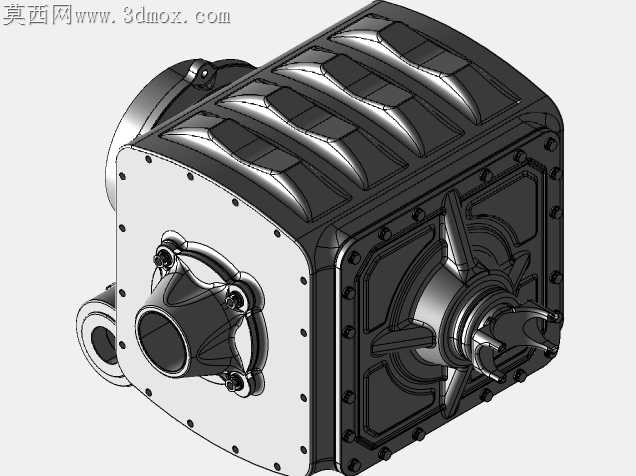

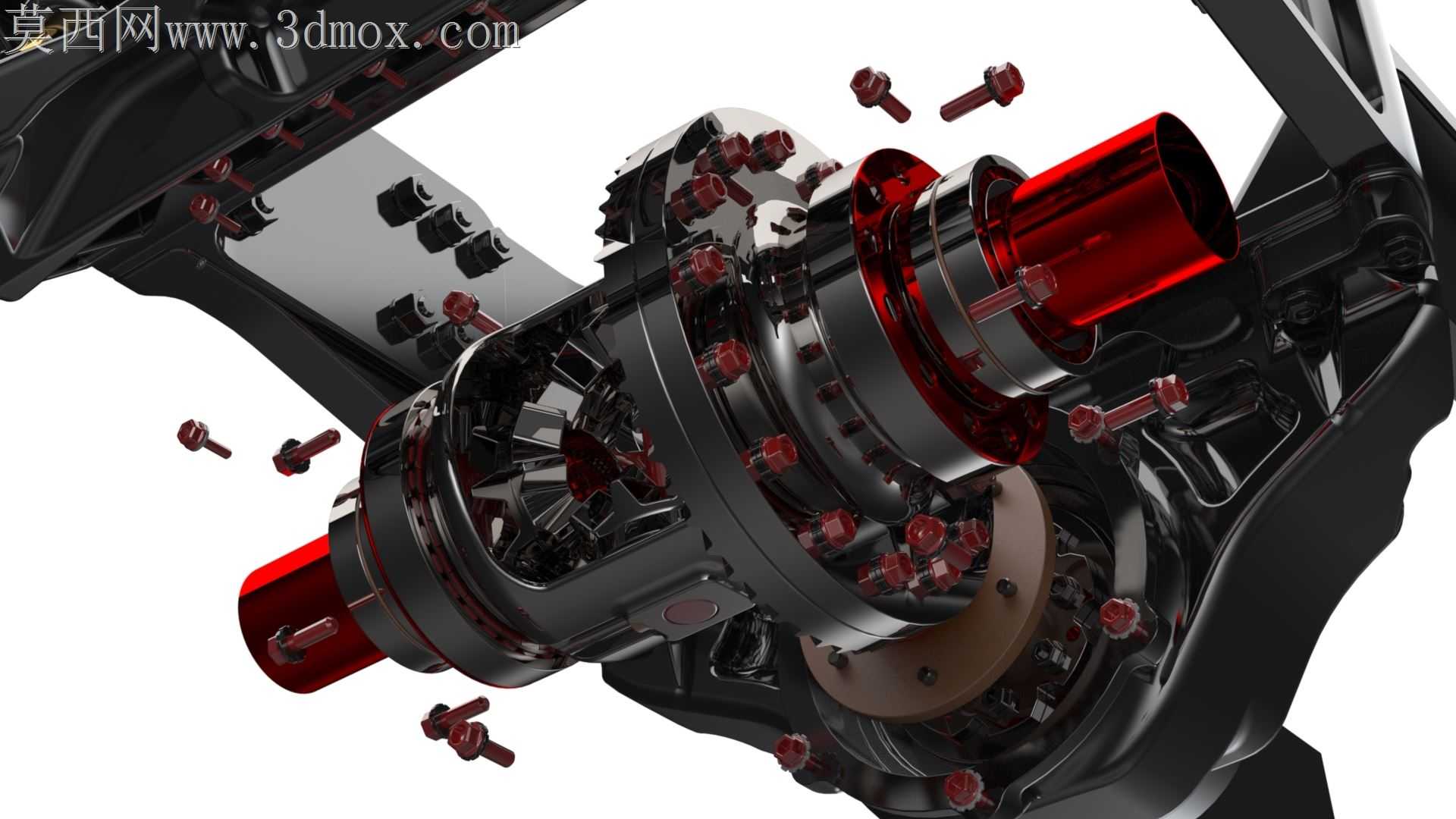

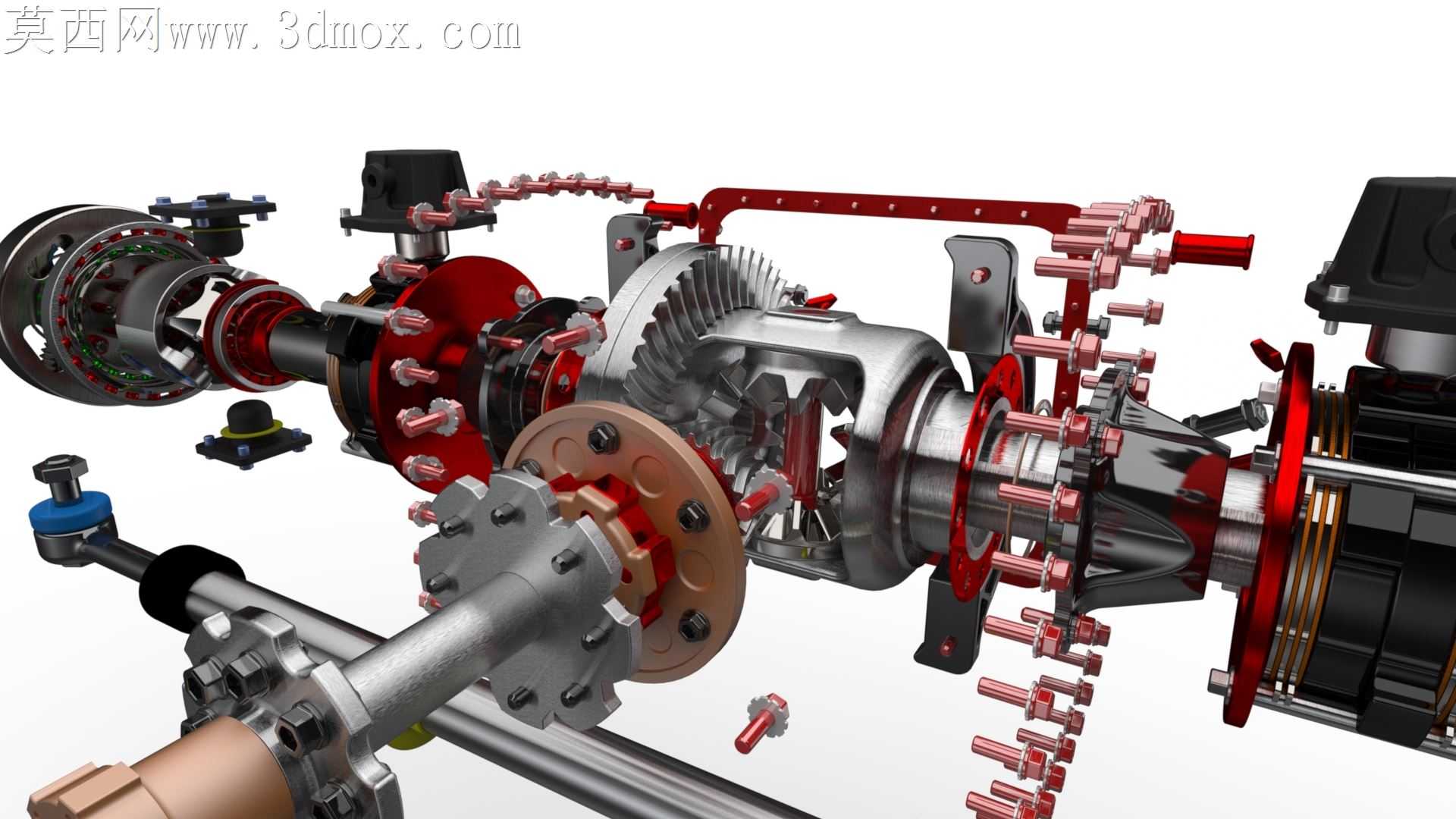

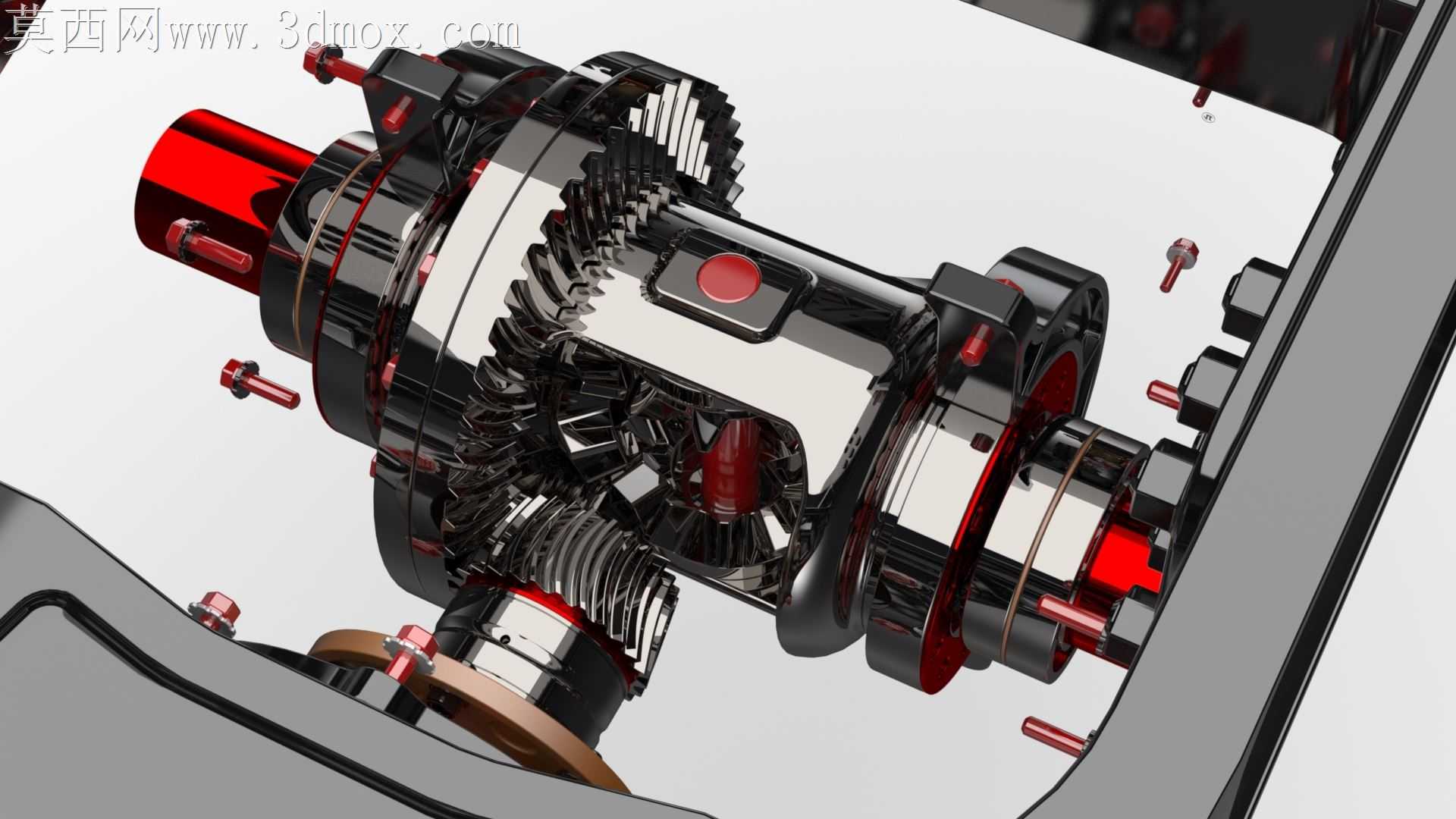

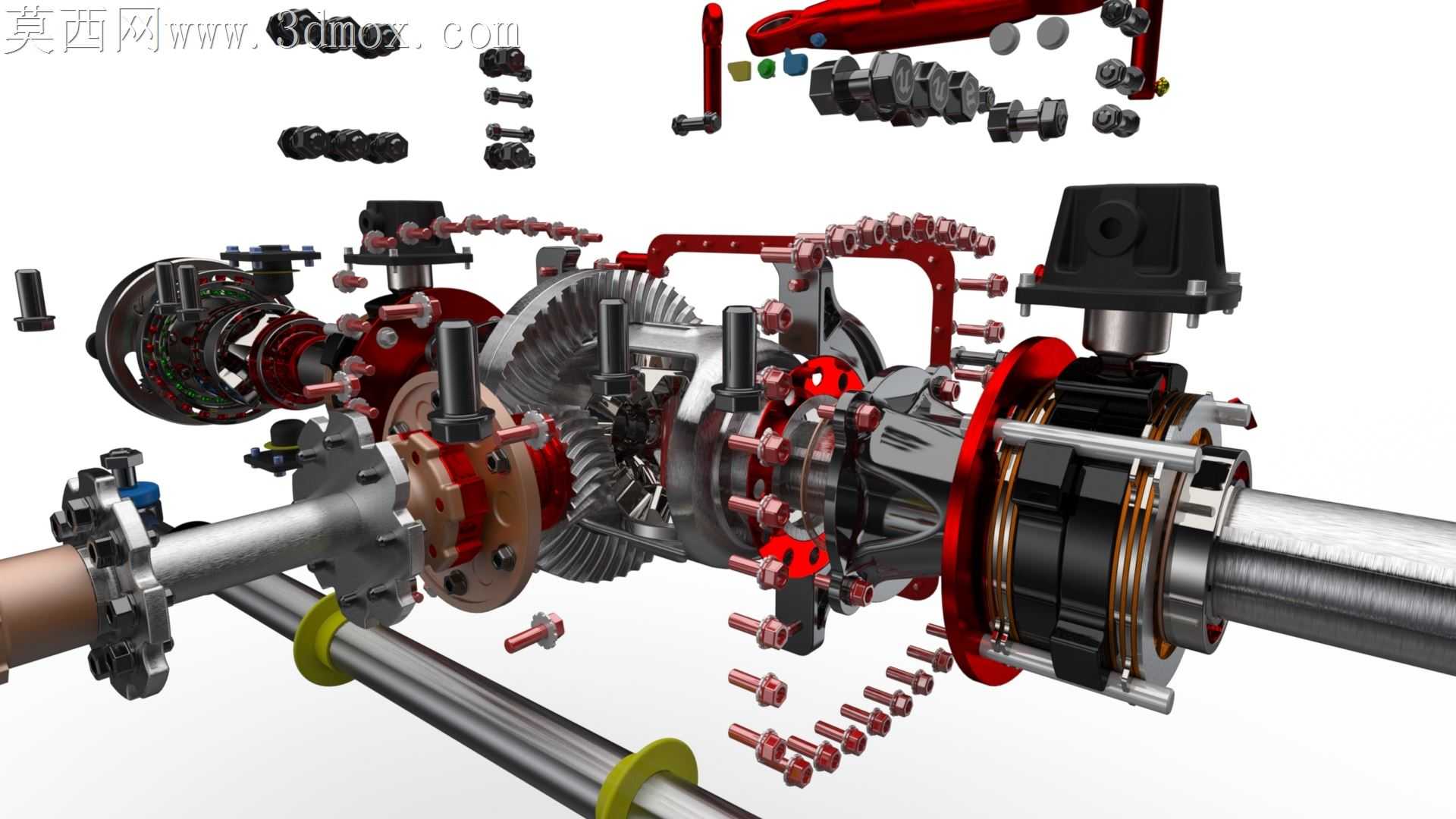

做这套差速器建模的时候，最先卡壳的是差速器壳体内腔和行星齿轮的避让间隙，一开始按常规乘用车差速器的间隙留0.2mm，套上拖拉机重载工况的参数一算，齿轮啮合时的热胀量加上壳体受力形变，跑起来大概率会蹭壳，后来反复调整行星齿轮轴的安装座凸台高度，把内腔非配合面的壁厚削薄了1.2mm，既给齿轮转动留足了形变余量，也没让壳体整体刚度掉太多。曲面处理最磨人的是主减从动锥齿轮的齿面，一开始用通用齿廓方程扫掠出来的齿面，和行星齿轮啮合的时候接触斑偏在齿顶，跑起来噪音会特别大，后来逐段调整齿向修形的曲率，把齿面中部的接触区拓宽到整个齿宽的三分之二，连齿根过渡圆角都做了变半径处理，避免应力集中断齿。装配逻辑上特意把所有螺栓连接的配合都做了间隙适配，半轴和差速器壳的配合段留了0.05mm的过渡配合公差，轴承位的配合公差卡到H7/k6，装的时候不会出现过盈量太大装不进去、间隙太大跑外圈的问题，连螺栓头的沉孔深度都做了核对，确保螺栓拧紧后不会突出壳体表面剐蹭周边的制动部件。材质调试的时候，齿轮部分特意用了带细微锻造纹理的合金钢材质，粗糙度调到Ra1.6，壳体用了铸钢的哑光质感，半轴表面做了烤红漆的金属质感，螺栓做了发黑处理的暗金属色，打光的时候特意在齿轮啮合区加了局部补光，能清晰看到齿面的啮合痕迹，不会因为金属反光糊掉结构细节。做这套模型的时候没走简化的路子，连差速器壳上的放油螺塞、透气塞都做了全细节建模，每个行星齿轮背后的减磨垫片都单独做了零件，不是贴图凑数，不管是用来做农机传动的教学演示，还是做新机型差速器的结构验证，都能直接拆件看内部传动逻辑，不用再重新补细节。
