螺旋毛细管低温流体换热冷却装置

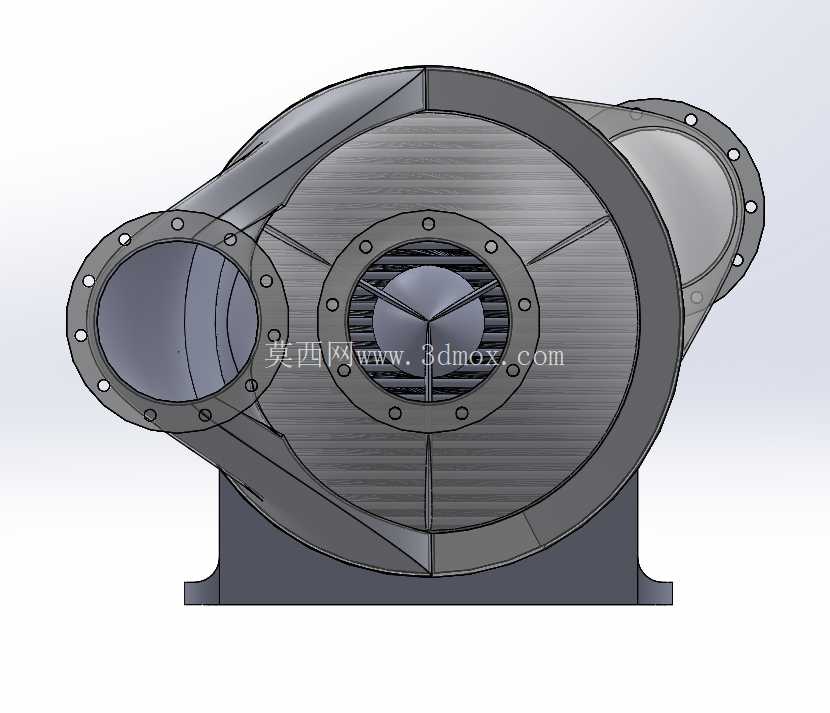

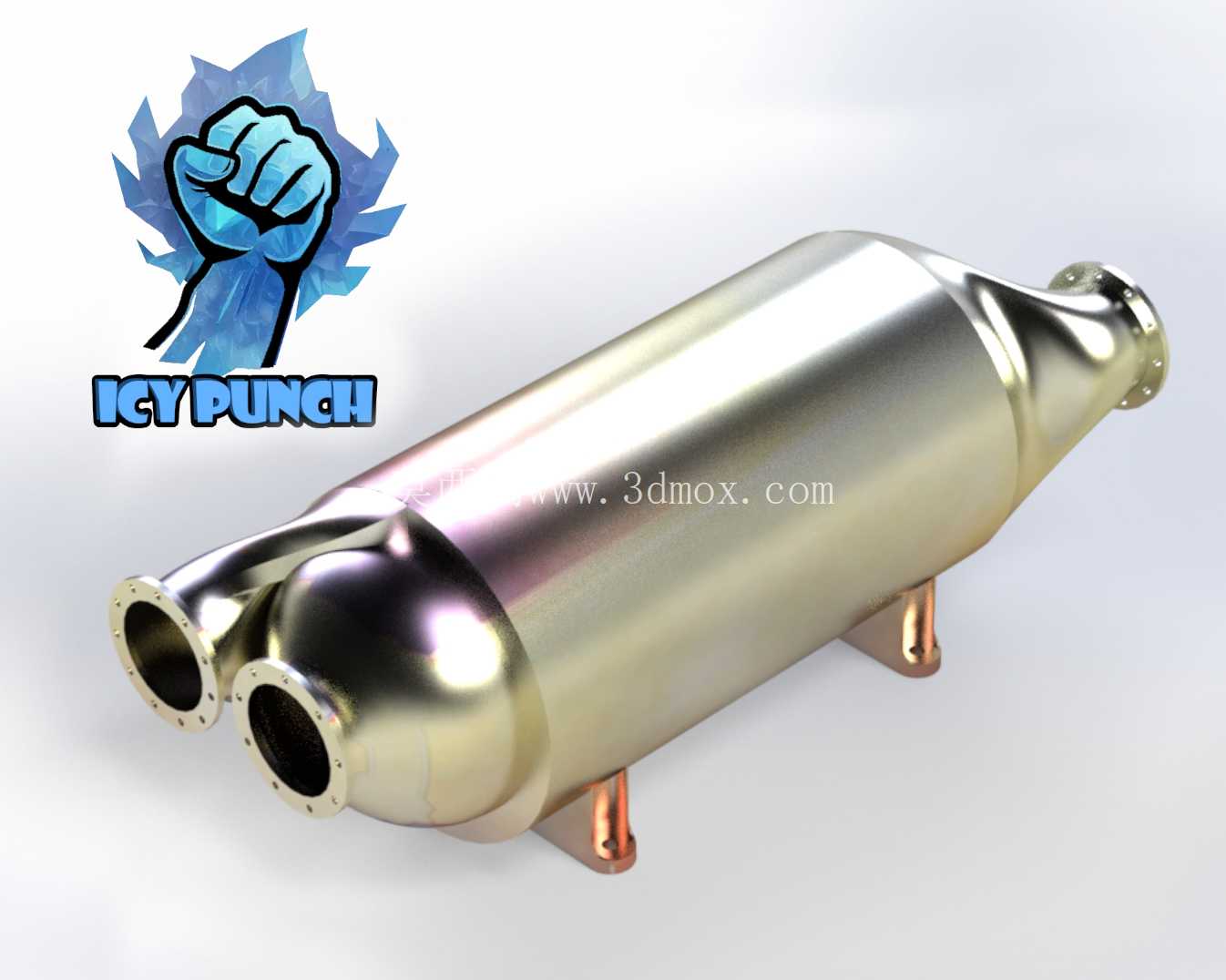

　　在低温流体换热工况中，常规管壳式换热器往往存在流道短、换热接触面积不足的问题，尤其在小流量高精度温控场景下，主流流体与二次冷却介质的热交换效率很难达到工况要求，这套螺旋毛细管冷却结构正是针对这类痛点完成的设计落地。从实际安装适配性来看，设备整体采用卧式筒体布局，筒体两端采用弧形封头结构做流道汇流，底部设置两个对称的鞍式支撑座，支撑座的安装孔位预留了标准紧固件装配间隙，可直接适配常规工业管架的安装间距，不需要额外做安装基座的定制改造，筒体两端的外接管路接口采用同轴对齐设计，可直接对接现场的主流体输送管路，不会产生额外的管路弯折应力。

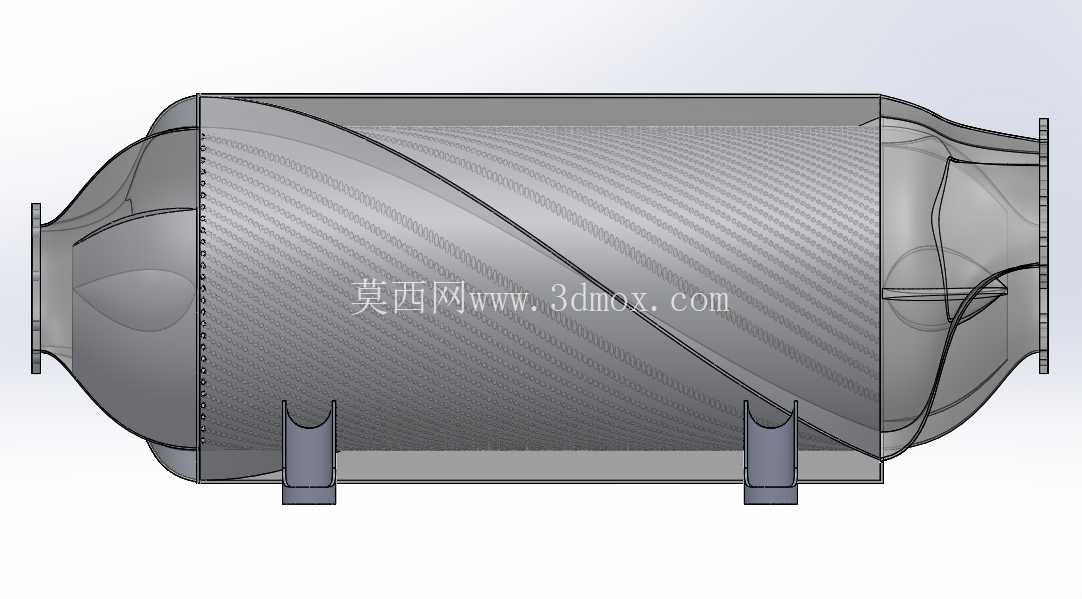

　　设计过程中没有采用常规的折流板换热结构，而是选择将大量细径毛细管按照螺旋涡旋的走向排布在筒体内部主流道的周边，主流体从筒体中心的主通道流过时，二次冷却介质从密布的毛细管内部流通，螺旋排布的结构一方面拉长了毛细管的有效换热长度，让二次介质在筒体内的停留时间得到充分延长，另一方面螺旋走向会让毛细管周边的主流体产生微弱的旋流，打破管壁周边的层流边界层，减少换热热阻，提升整体换热效率。

　　考虑到实际加工的可行性，设计阶段对毛细管的排布密度做了合理取舍，没有一味追求更细管径、更高排布密度的极限方案，而是平衡了换热效率与加工难度，避免毛细管过密导致的装配难度陡增、焊接漏点难以排查的问题，同时筒体的壁厚选取充分考虑了低压低温工况的承压需求，封头与筒体的连接位置做了圆弧过渡，减少流道内的流体死区，避免杂质在边角位置沉积堵塞流道。在实际应用场景中，这类结构可适配小流量低温冷却回路，比如精密加工设备的主轴冷却回路、小型实验装置的低温流体温控单元、特种冲压模具的定点冷却支路，相比同体积的常规管壳式换热器，这种螺旋毛细管结构的换热接触面积可提升40%以上，同时不需要额外设置折流板等内部支撑结构，减少了内部零件的数量，降低了装配复杂度。

　　从流道设计逻辑来看，主流体走中心大通径通道，压损控制在较低水平，不会对前端输送泵的扬程提出过高要求，二次冷却介质走毛细管支路，可通过调整毛细管的通流数量匹配不同的冷却功率需求，在不同的工况负载下，只需要调整二次介质的流量就可以实现出口主流体温度的精准控制，不需要对整体结构做改动。筒体外部没有设置额外的散热肋片，因为这类设备通常是安装在封闭的管路系统中，外表面做基本的防锈处理即可，若应用在有保温需求的场景，可直接在筒体外壁包裹保温层，鞍式支撑座的高度预留了保温层的安装空间，不会因为包裹保温层导致支撑座与安装基面的干涉。两端封头内部的汇流腔做了等截面设计，保证进入每一根毛细管的二次介质流量均匀，不会出现局部毛细管流量过大、部分毛细管流量不足导致的换热不均问题，毛细管与两端管板的连接采用胀接加密封焊的工艺，可适应低温工况下的材料热胀冷缩，避免长期运行后出现渗漏问题。
