FPV无人机加密数字视频传输发射模块

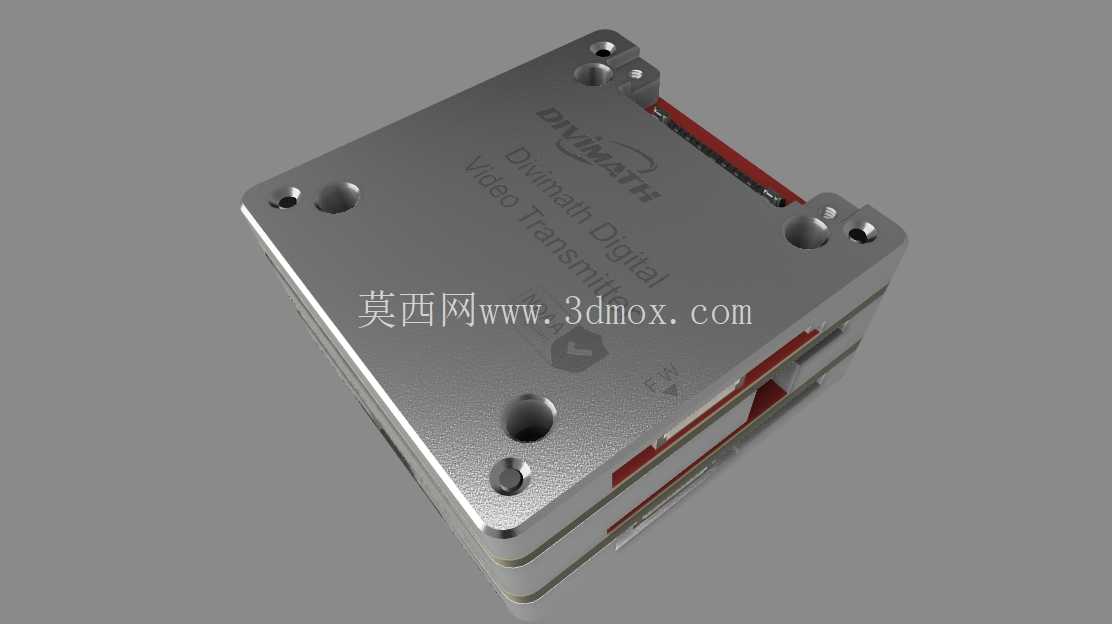

在FPV无人机尤其是长距离作业、涉密场景飞行的设备选型中，图传发射端的合规性与信号稳定性始终是结构设计与硬件集成阶段的核心考量点，本次拆解建模的这款长距视频发射模块，正是针对高合规要求场景开发的专用图传硬件。不同于消费级FPV常用的开源图传方案，该模块在硬件架构上做了针对性的加密链路设计，整体采用方正的金属屏蔽壳体结构，壳体表面做了硬质阳极氧化处理，既可以提升飞行过程中的抗磕碰能力，也能实现全频段电磁屏蔽，避免图传信号与飞控、GPS等机载设备产生电磁串扰，这一点在多设备密集排布的小型穿越机、工业巡检无人机上尤为关键——很多新手在集成阶段容易忽略屏蔽设计，导致图传功率拉高后飞控出现莫名的复位、GPS搜星数量骤降等问题，全金属封闭壳体的设计从物理层面规避了这类干扰风险。

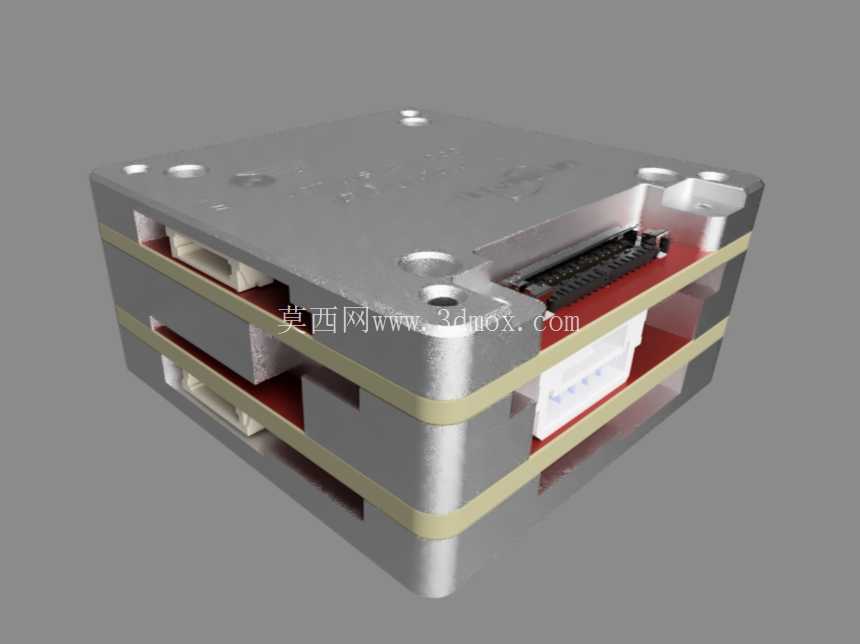

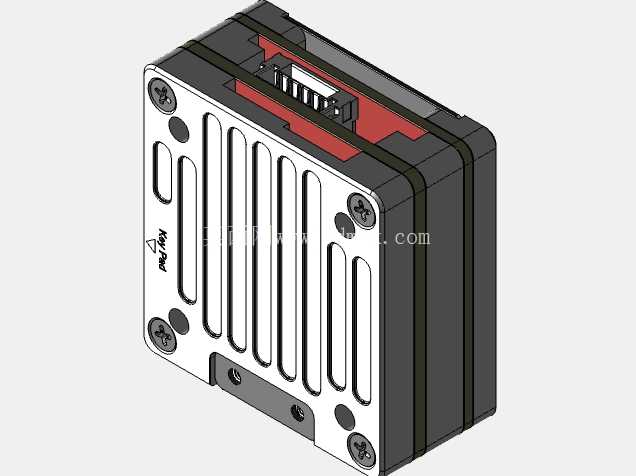

从安装边界来看，模块四个角预留了沉头安装孔位，孔位间距适配主流FPV飞塔的标准安装孔距，既可以直接堆叠在飞控、电调层上方安装，也可以通过3D打印的减震支架侧装在机架侧板上，安装孔的沉头深度经过精确计算，使用M2规格的沉头螺丝安装后，螺丝顶面不会突出壳体上表面，不会额外占用机载堆叠空间，对于寸数较小的牙签机、涵道机来说，这种不突出的安装设计能有效压缩整机的堆叠高度，降低整机重心。壳体侧面预留了FPC软排线的接插窗口，排线出口处做了圆角过渡处理，避免飞行过程中的震动磨损排线外皮，接插件采用带锁扣的FPC座，能抵御大机动飞行时的冲击力，不会出现飞行中排线松脱导致图传断连的故障。

功能层面，该模块在加密模式关闭时可兼容现有HDZero接收设备，降低用户的设备替换成本，而开启加密传输模式后，视频流仅能匹配对应合规的接收端解码，可满足涉密巡检、特殊作业场景下的视频传输安全要求，避免飞行过程中的视频信号被第三方截获。模块内部的射频电路与数字处理电路做了分仓隔离设计，金属壳体内部的隔断将两个电路区域完全分开，避免射频信号对数字基带电路产生自干扰，这也是其能实现长距离稳定传输的核心设计细节——很多低成本图传模块为了压缩体积，将射频与数字电路放在同一屏蔽腔内，高功率发射时很容易出现自激现象，导致传输距离骤降、画面出现固定噪点等问题。

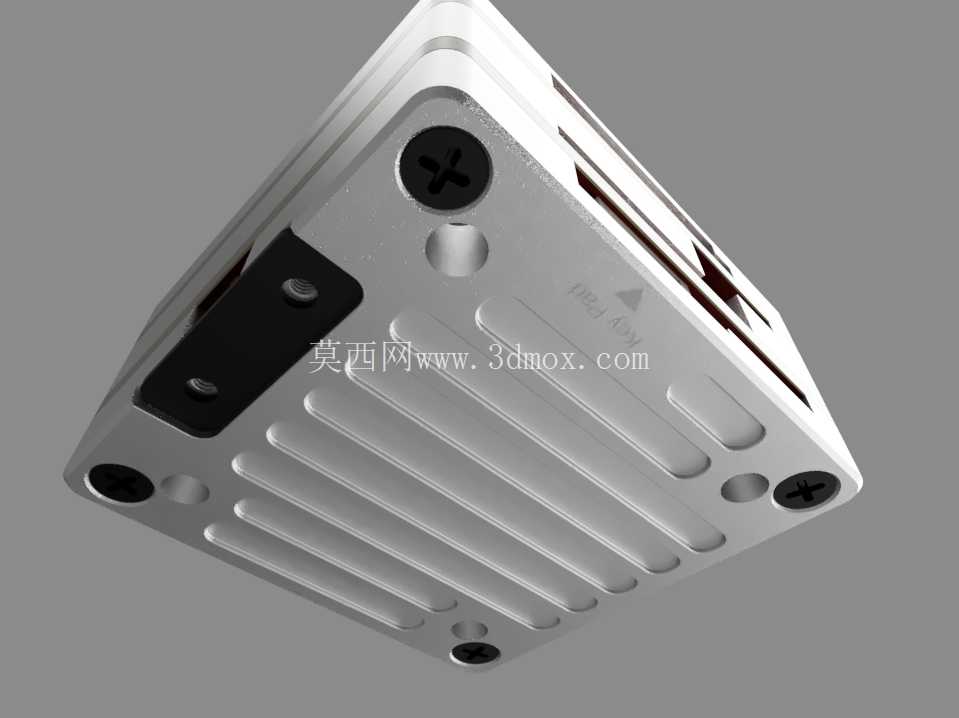

从实际应用场景来看，这类加密图传模块既可以适配四轴FPV穿越机的竞速、长距离远航飞行需求，也可以集成在固定翼航测无人机、工业巡检无人机上，壳体上的散热凹槽直接与内部的功率放大芯片接触，通过金属壳体直接被动散热，无需额外加装散热风扇，既降低了整机重量，也避免了风扇转动带来的额外震动影响云台成像效果。在建模过程中需要特别注意壳体边缘的安装凸台尺寸，凸台的高度差直接决定了安装后模块与下层飞塔之间的间隙，间隙过小会挤压下层飞控的接线插座，间隙过大则会增加整体堆叠高度，影响整机的重心布局；同时接插件的定位尺寸需要精确匹配，否则组装时会出现排线无法插入、壳体合盖缝隙过大等问题。模块侧面的状态指示灯开孔位置做了导光槽设计，组装时不需要额外粘贴导光柱，壳体本身的导光槽就能将板载LED的光线传导到壳体表面，方便飞手在地面调试时观察模块的工作状态，这种一体化的导光设计减少了组装时的零件数量，也降低了日常使用中导光柱脱落丢失的风险。
