Runcam WifiLink OpenHD VTX航模图传模块结构

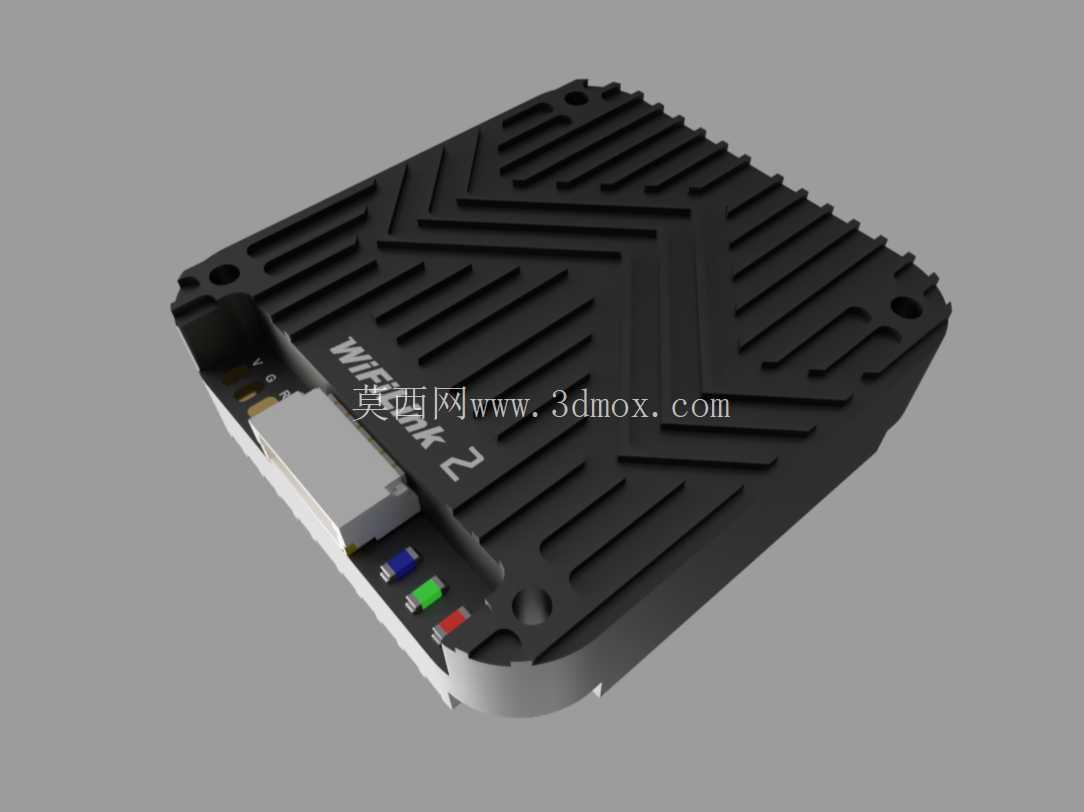

　　这款图传模块的壳体采用压铸工艺成型，主体为方形扁平结构，表面设计有交错的人字形散热鳍片，鳍片高度均匀，既保证了足够的散热接触面积，又不会额外增加过多的整体厚度，适配航模设备对安装空间的严苛要求。壳体四个角预留了沉头安装孔位，安装孔的位置经过对称度校准，可直接通过M2规格螺丝固定在航模的机架安装位上，安装孔周边做了局部加厚处理，避免反复拆装螺丝时出现壳体开裂的问题。模块侧边预留了接口安装位，接口旁设置了三个不同颜色的状态指示灯位，分别对应电源、信号、工作状态的指示需求，指示灯开孔边缘做了倒角处理，避免光线散射影响状态识别的清晰度。

　　从结构设计逻辑来看，这款图传模块主要面向FPV无人机、固定翼航模的高清数字图传场景，核心作用是将航模搭载的摄像头采集的画面实时传输至地面接收端，相比传统模拟图传，该模块支持WiFi链路的高清信号传输，能够实现更低延迟的画面回传，适配OpenHD开源图传系统的使用需求。壳体的散热结构设计充分考虑了图传模块长时间高功率工作的发热特性，人字形鳍片的走向顺着航模飞行时的气流方向排布，飞行过程中迎面气流可以顺着鳍片间隙快速流过，带走模块工作产生的热量，无需额外加装散热风扇即可满足持续工作的散热需求，有效降低了模块整体重量。

　　模块的接口端做了半包围式的防护凸台，凸台高度略高于接口插接面，能够避免航模炸机时外力直接冲击接口导致的接口脱落、焊盘脱落问题，提升设备的抗冲击能力。壳体内部预留了PCB板的定位卡槽，卡槽的尺寸公差控制在0.1mm以内，装配时PCB板可以直接卡入卡槽完成定位，后续通过点胶即可完成固定，减少了额外固定螺丝的使用，进一步控制整体重量。壳体的边缘全部做了R0.5的圆角处理，没有尖锐的棱角，既避免了安装时划伤操作人员，也能减少飞行过程中棱角处产生的多余风阻。

　　从安装边界来看，模块整体厚度控制在12mm以内，长宽尺寸为55mm见方，能够适配绝大多数穿越机、固定翼航模的设备舱安装空间，不会因为模块尺寸过大导致设备舱盖无法闭合，也不会突出机架表面增加额外的风阻。在实际使用场景中，这类图传模块通常安装在航模机身中部或者机架顶部的开阔位置，避开碳纤维板、金属结构件对信号的遮挡，壳体采用的压铸铝合金材质本身不会对WiFi信号产生过多屏蔽，同时兼顾了结构强度和散热性能。模块的指示灯位置设计在接口侧方，安装后可以从机身侧面直接观察到指示灯状态，无需拆开设备舱即可判断模块的工作状态，方便外场飞行时的快速调试。壳体表面做了黑色硬质阳极氧化处理，既提升了表面的耐磨性能，避免安装、使用过程中出现表面划伤，也能提升热辐射效率，进一步增强散热效果。在结构细节上，壳体的上下盖结合面设计了0.2mm的止口结构，装配后上下盖可以紧密贴合，既能够阻挡飞行过程中的灰尘、水汽进入模块内部，也能提升壳体整体的结构刚性，避免飞行中的震动导致上下盖出现松动。
