工程车辆驾驶舱操控系统精细设计

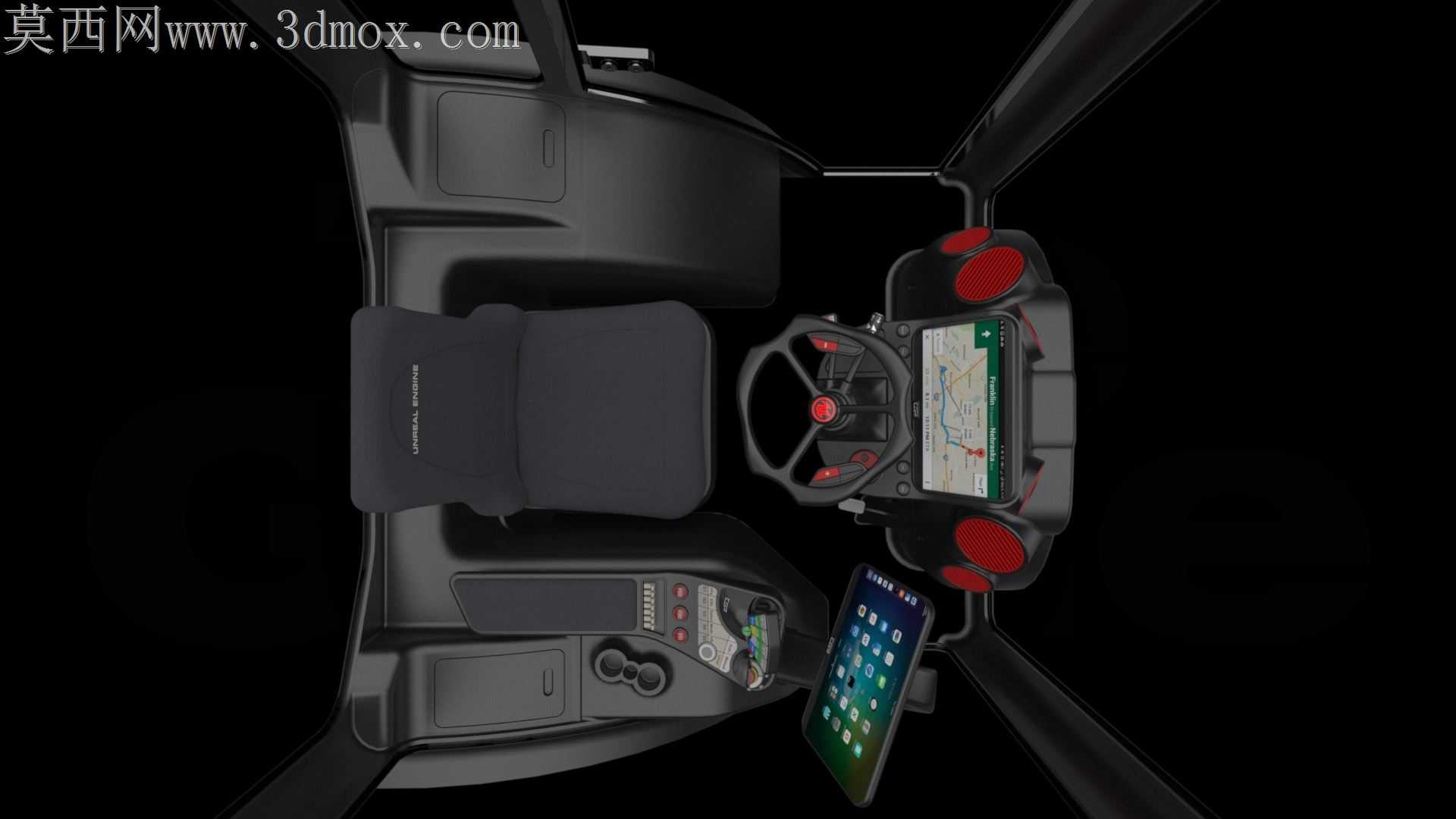

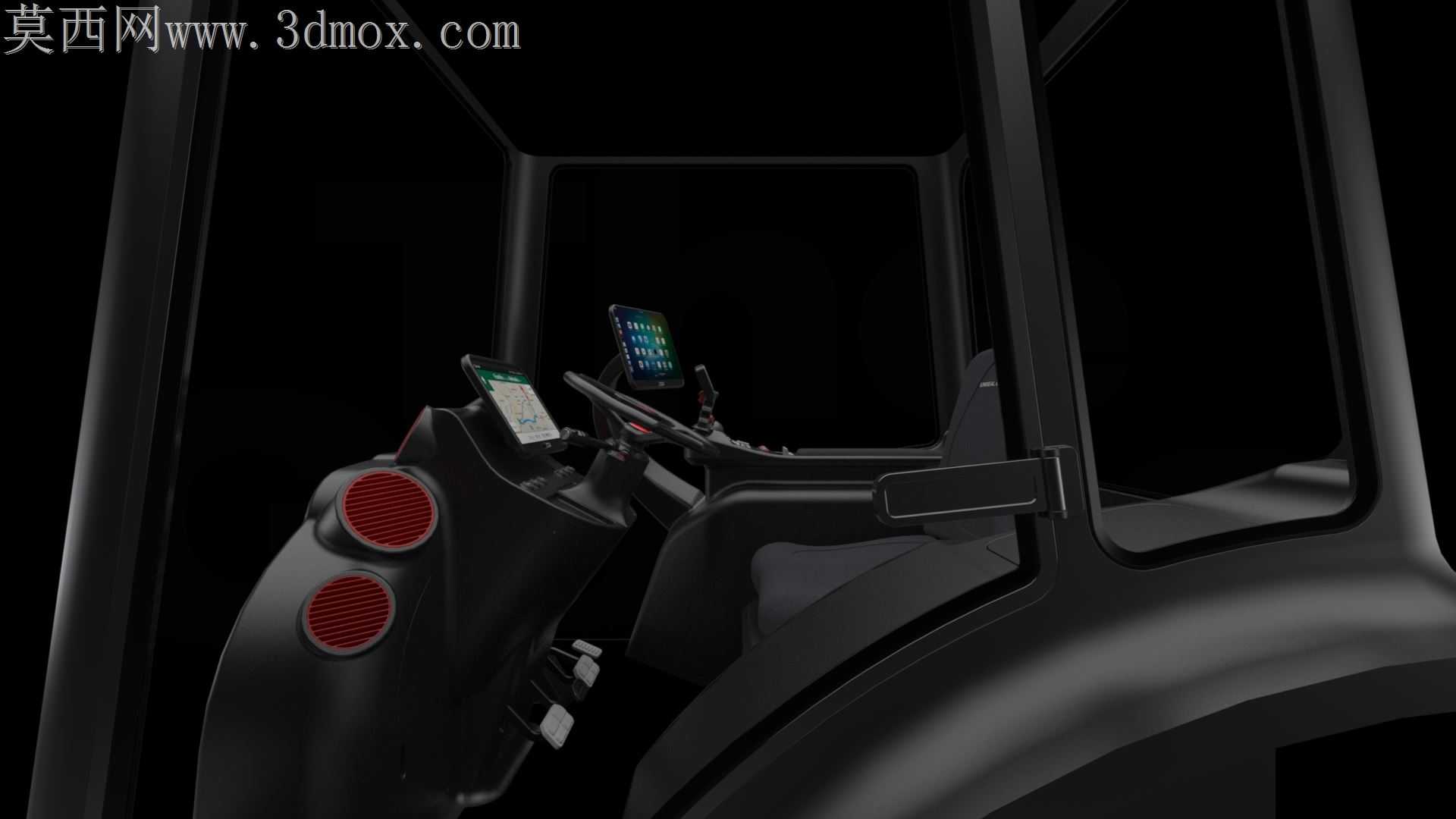

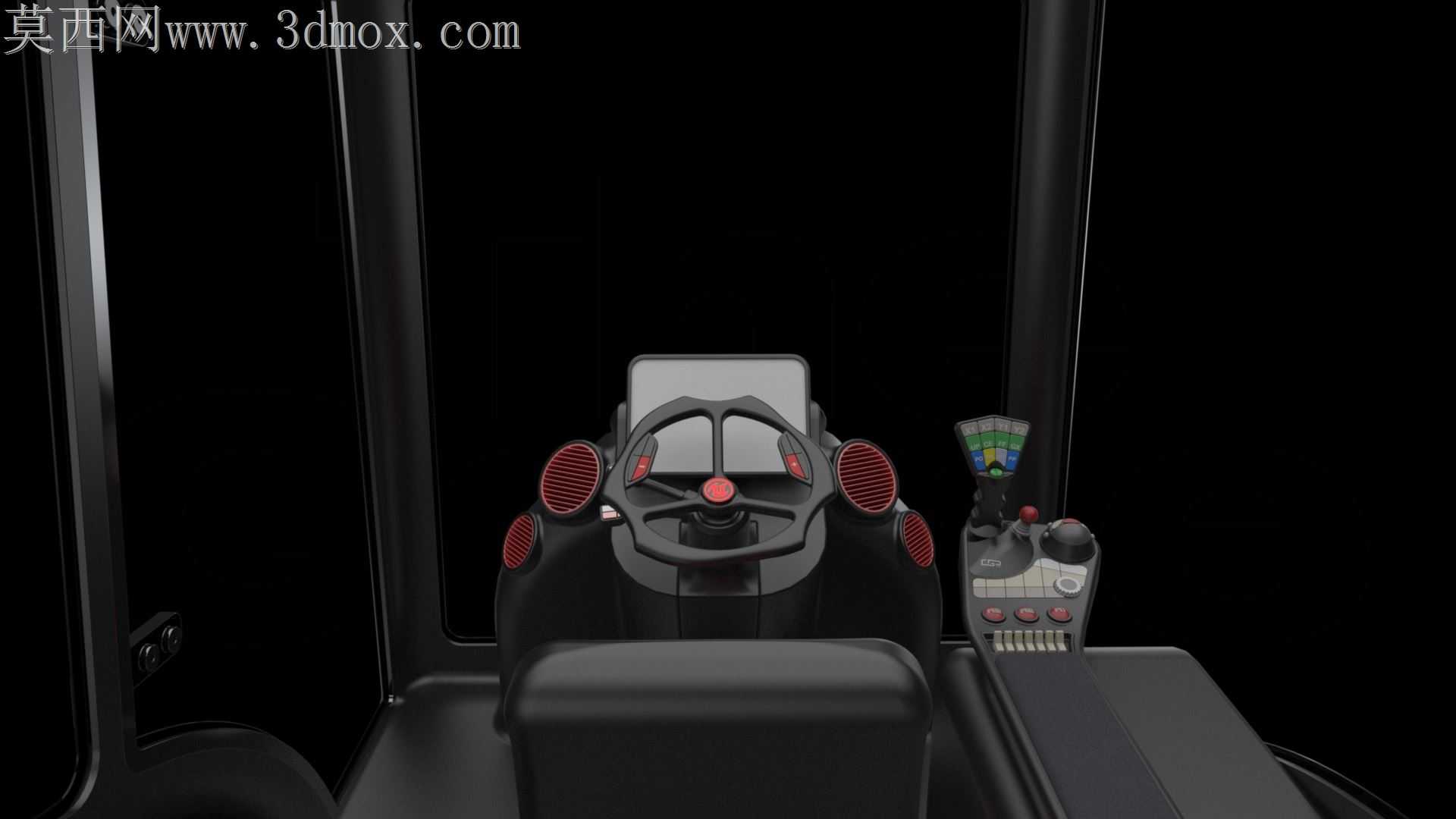

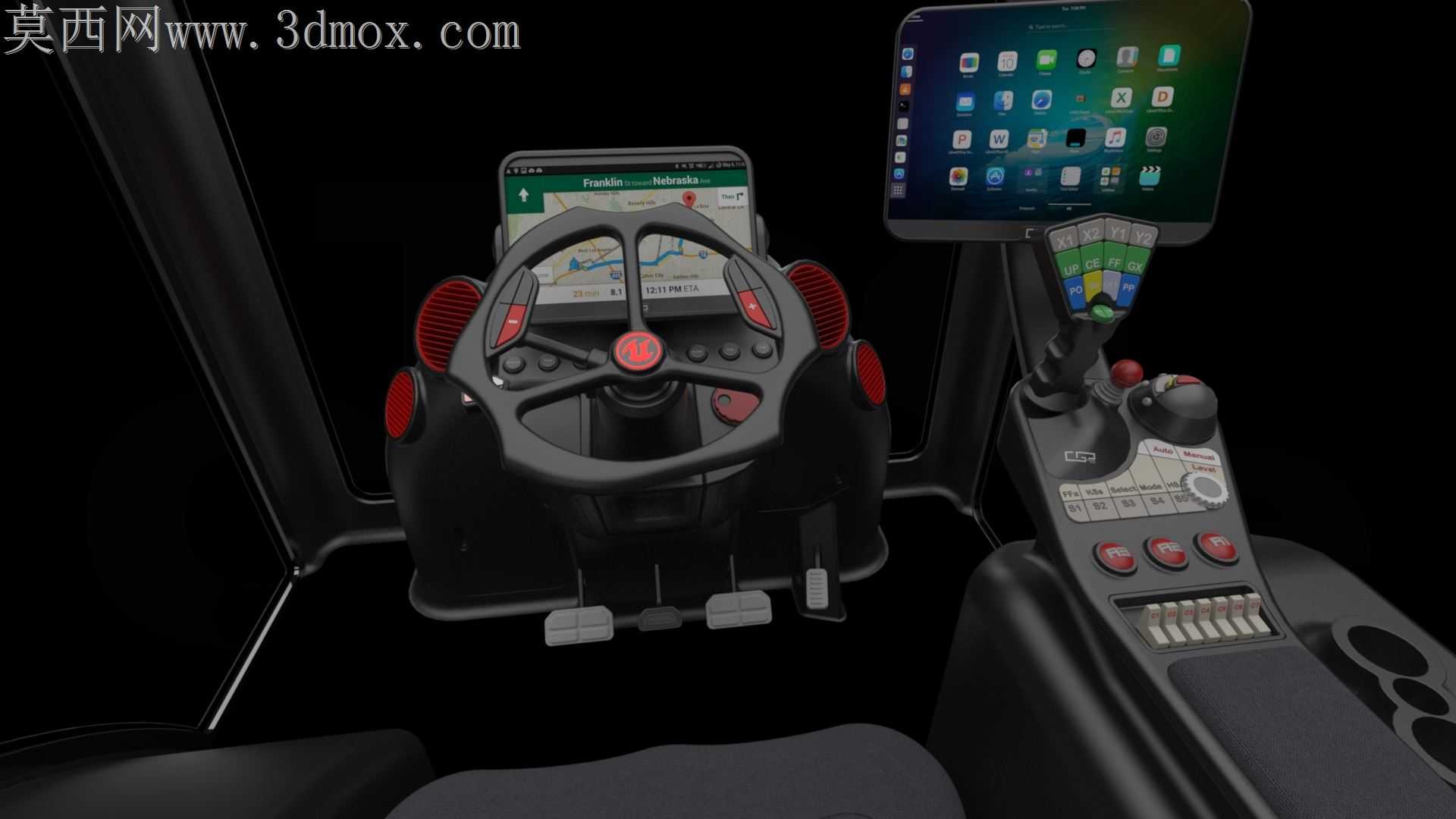

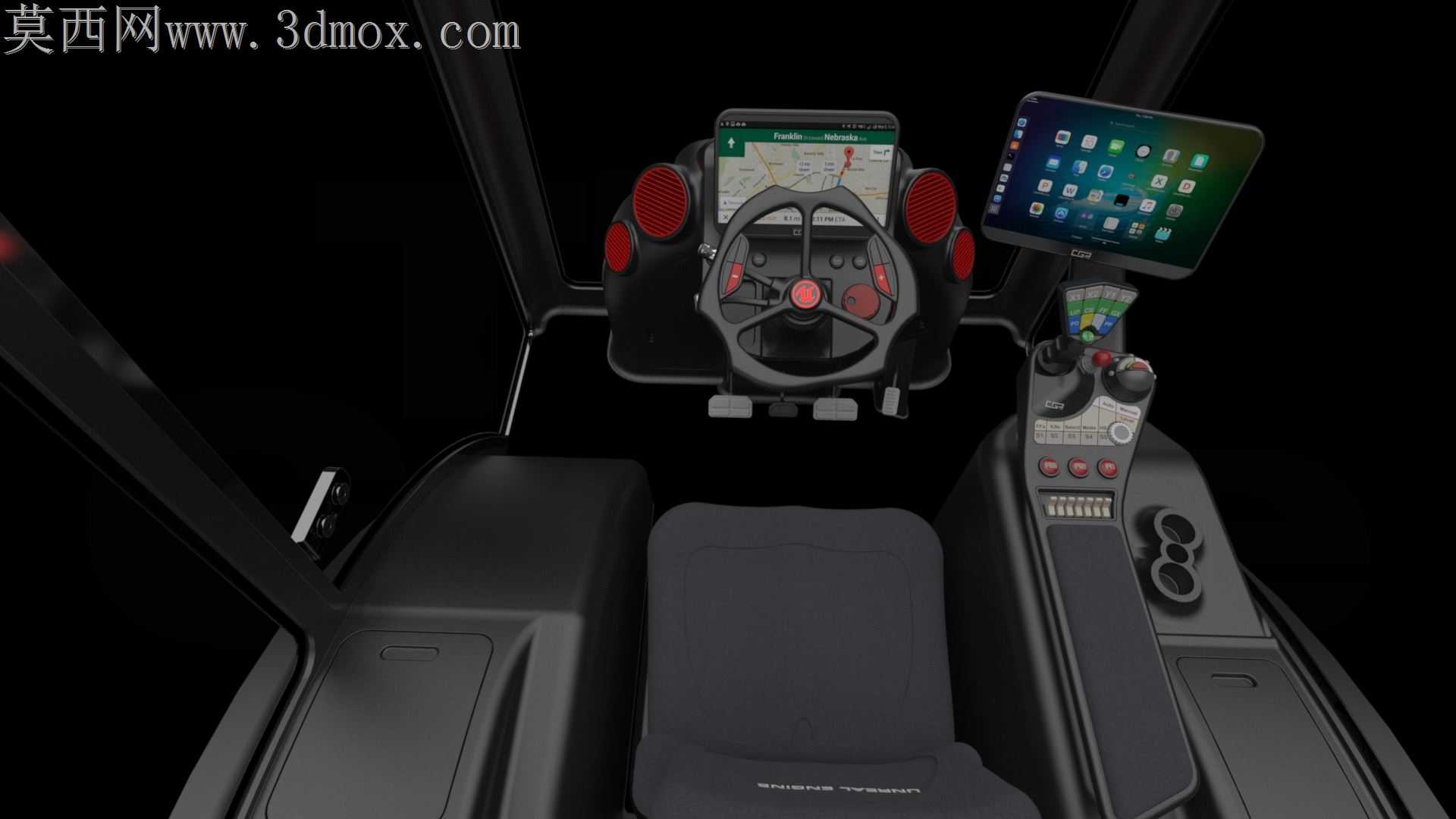

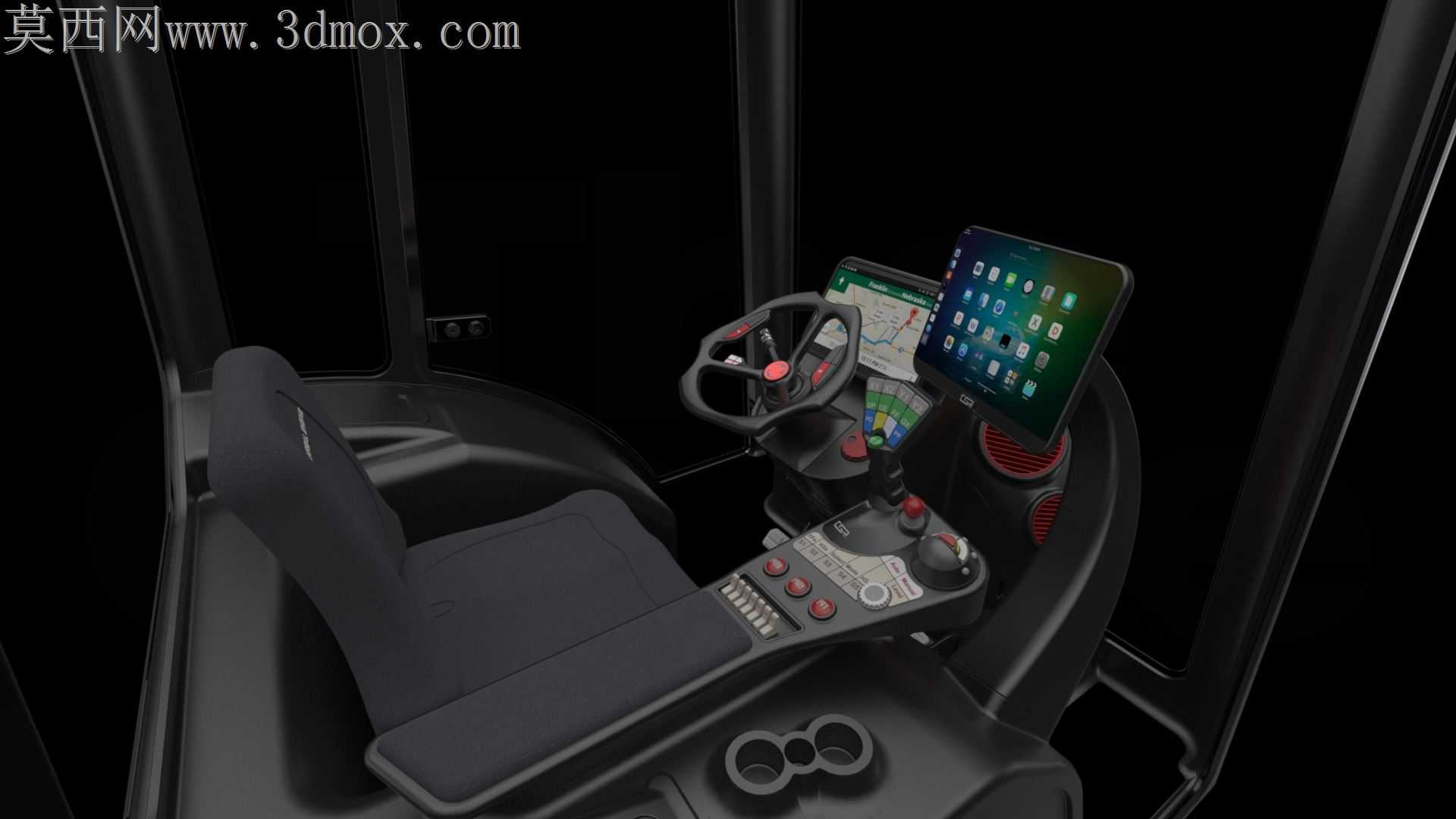

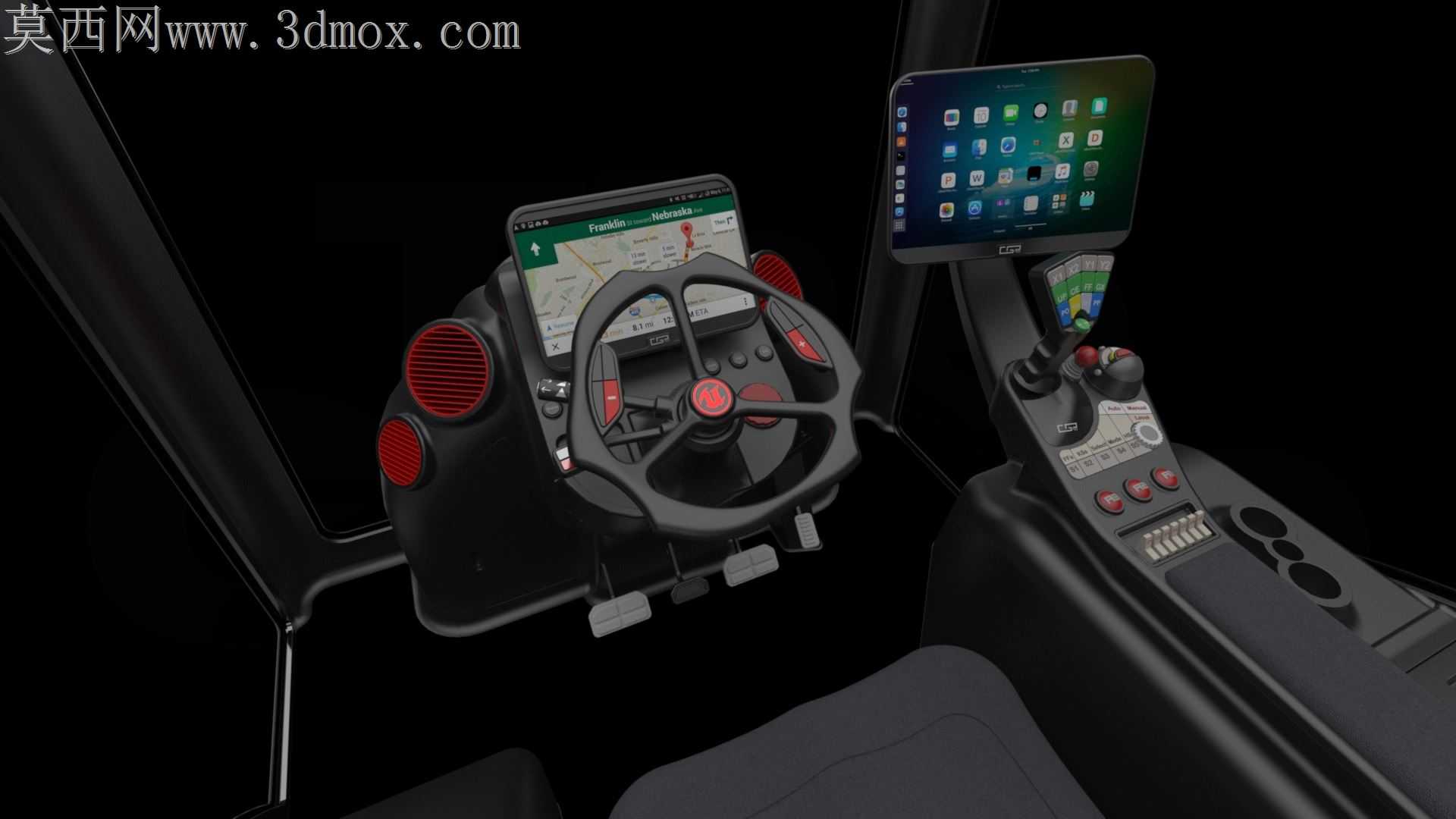

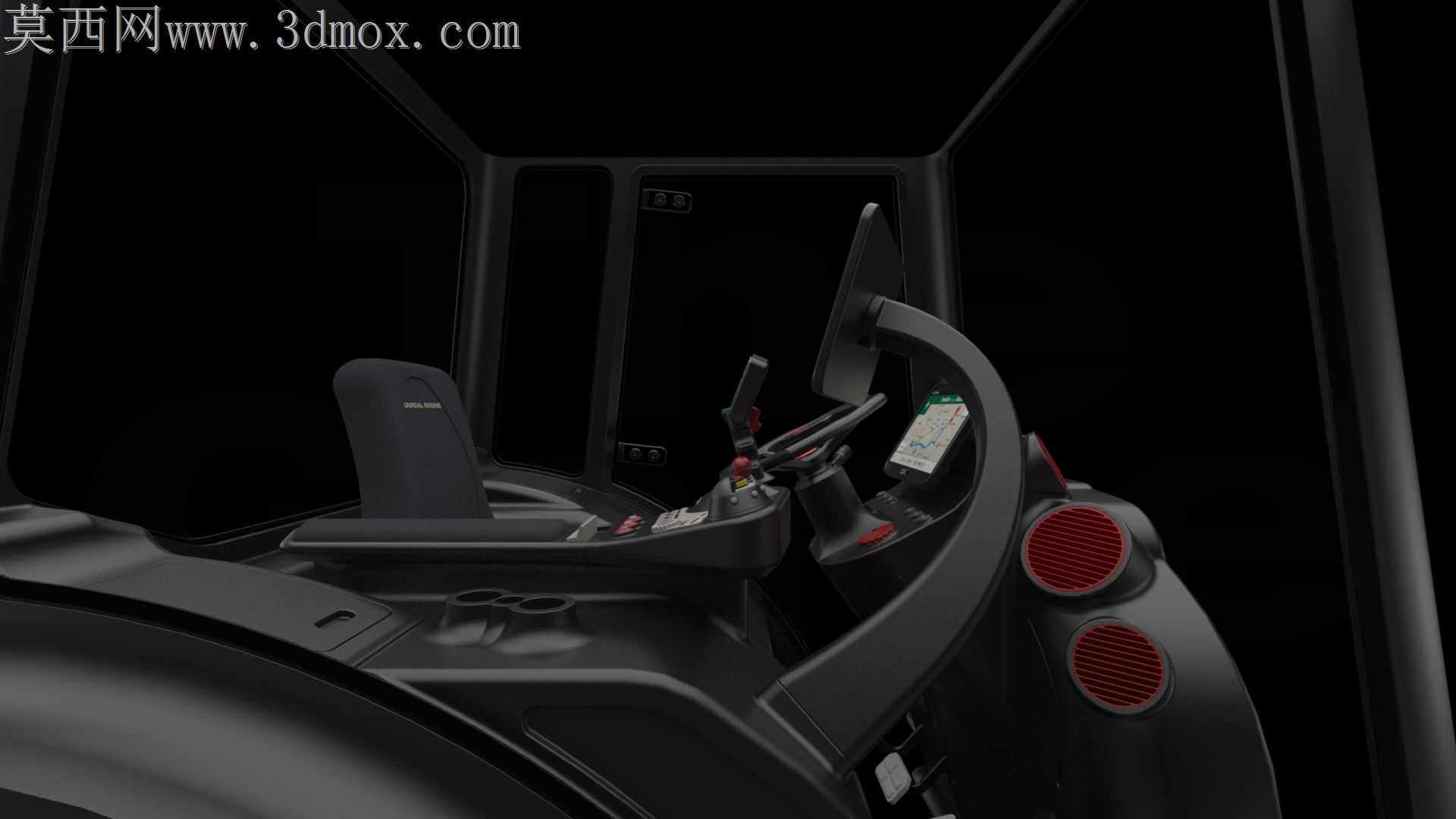

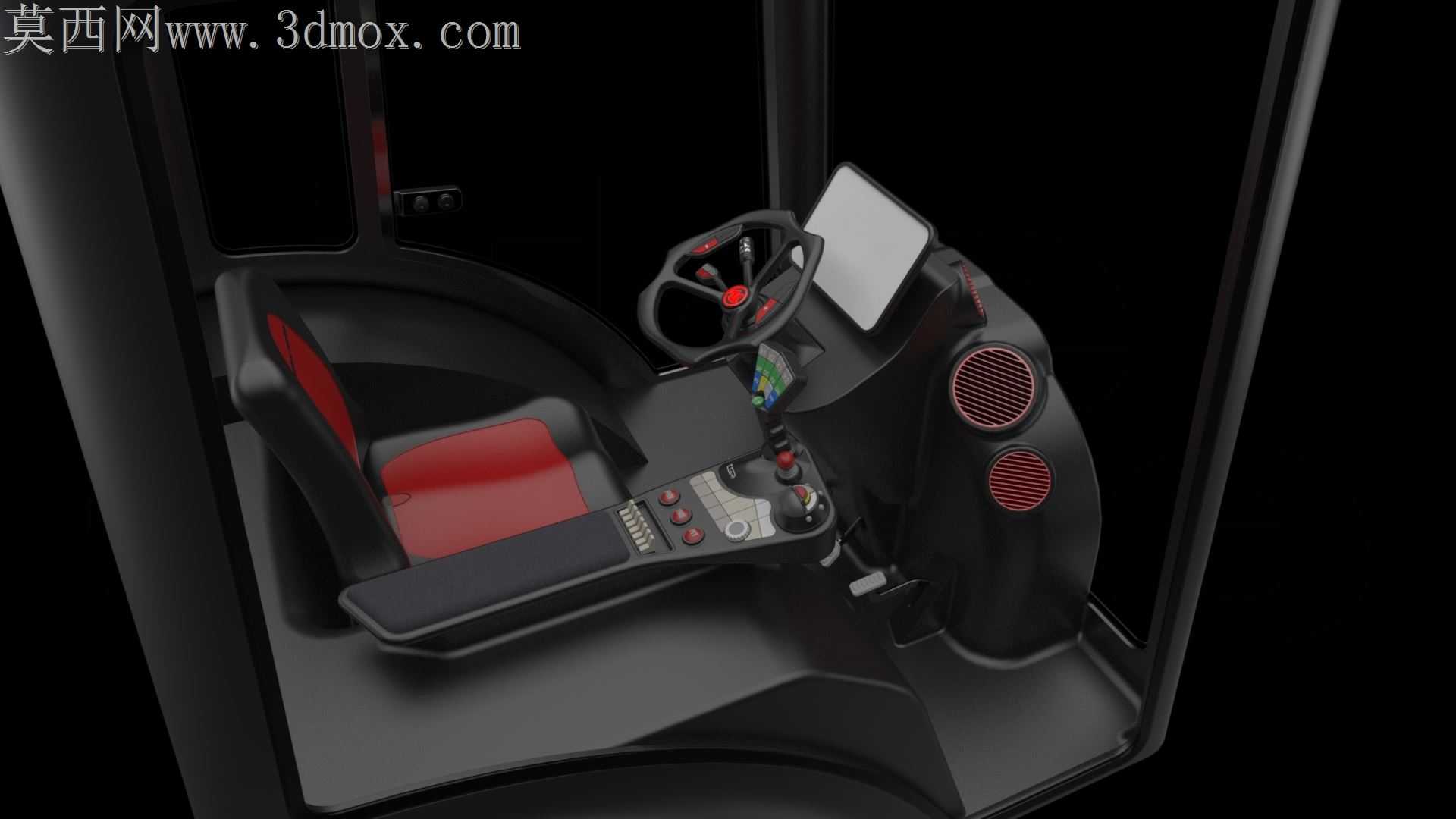

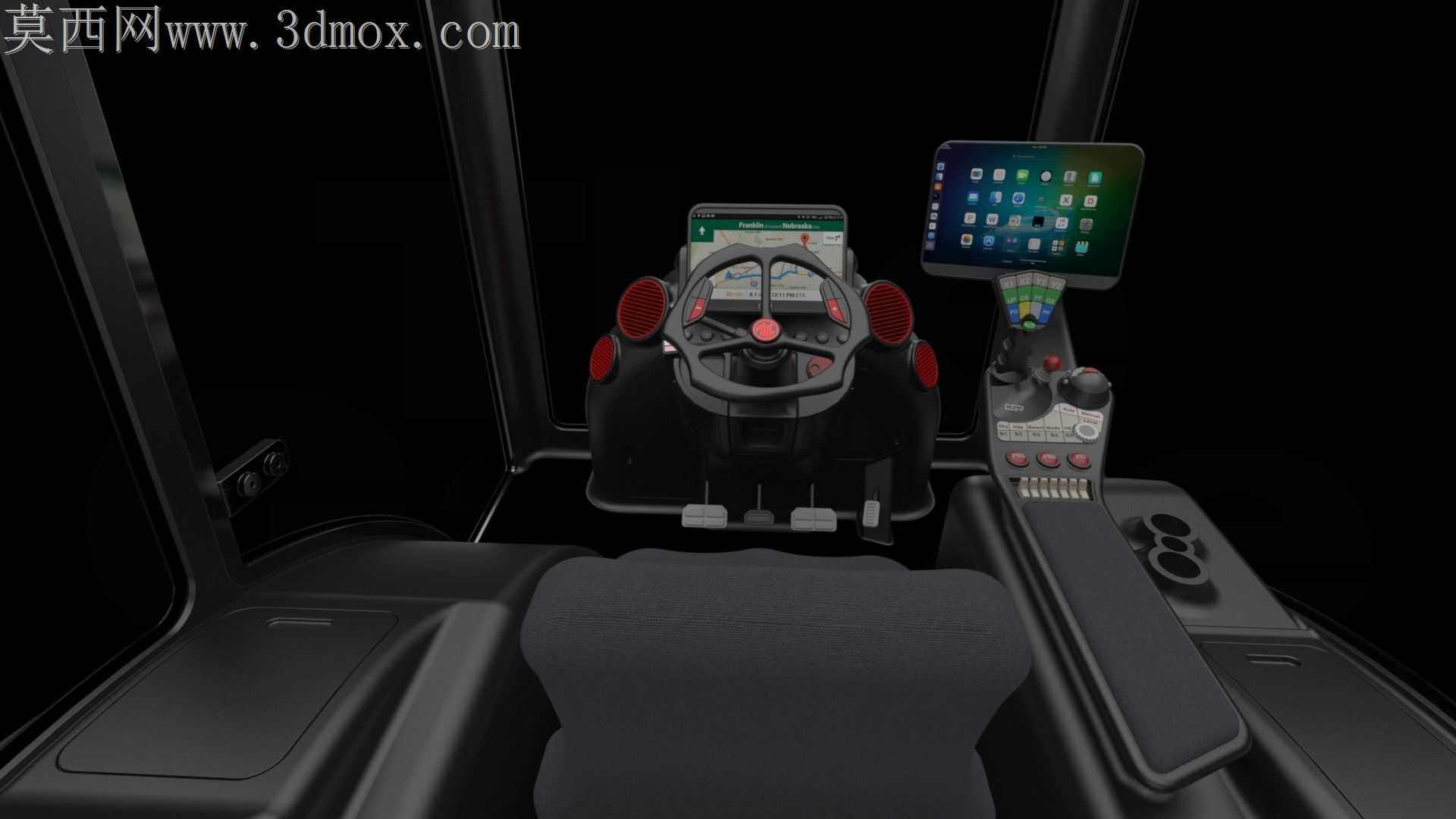

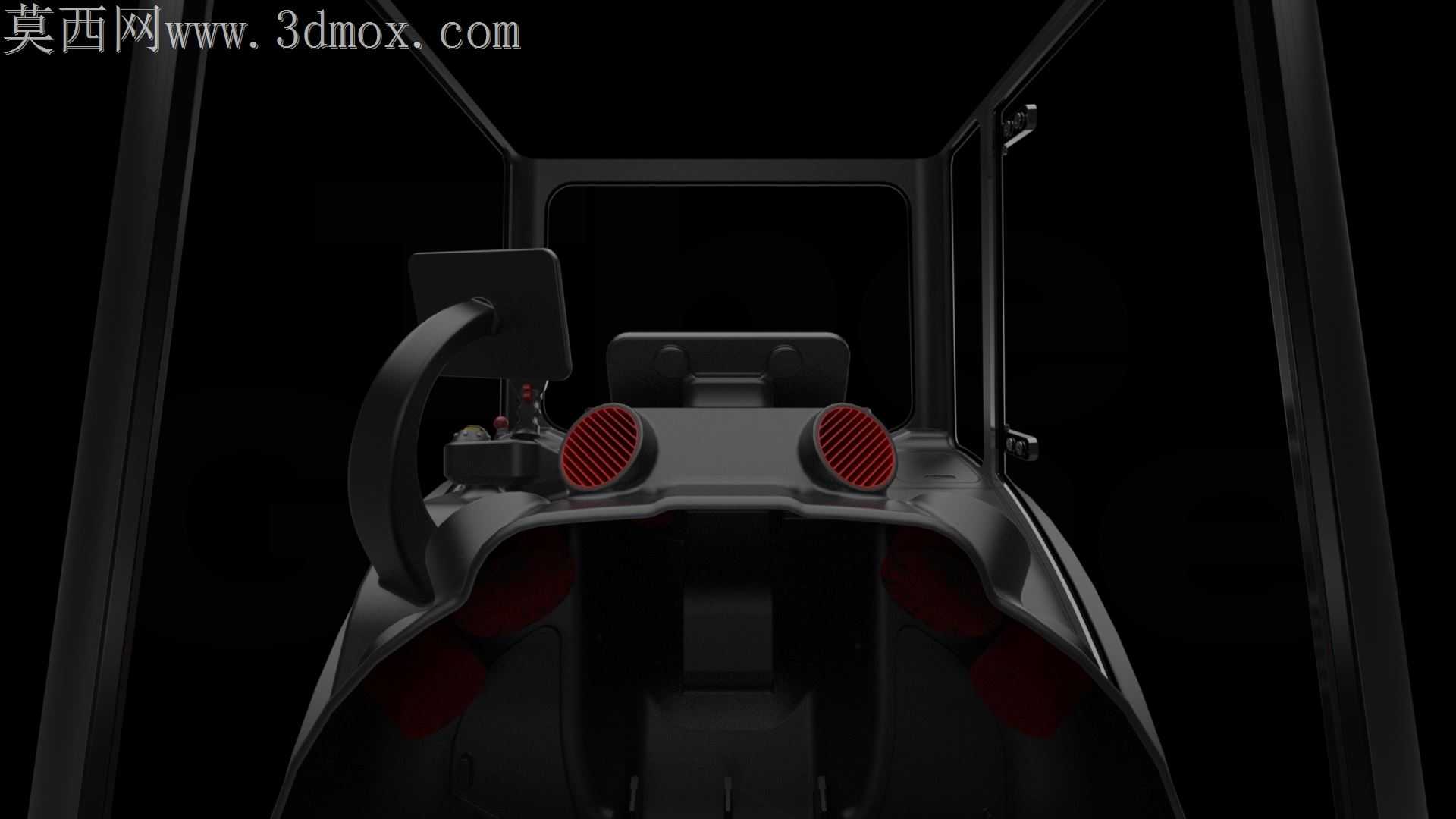

做这套驾驶舱模型的时候，最先敲定的是驾驶员操作可达域的边界，毕竟工程车辆作业时操作员全程坐姿操作，所有按键、操纵杆的位置都得卡在手臂自然伸展的舒适区间里，不能为了视觉上的整齐把常用功能放得太远。方向盘区域没有做简化的一体造型，特意把转向盘上的功能按键分区做了凹凸区分，红色的功能按键做了轻微的凸起处理，对应实车上盲操作的触感反馈，中间的喇叭按钮做了下沉式的结构，和周围的装饰圈留了0.8mm的装配间隙，避免转动方向盘的时候出现剐蹭。旁边的多功能操纵杆区域，最开始想把所有拨杆都做成统一高度，后来对照实际操作逻辑改了高低差——最常用的升降操纵杆做的最高，位置刚好在右手自然下垂就能搭到的高度，旁边的功能拨杆依次降低高度，每根拨杆顶端的握柄都做了贴合指腹的曲面凹陷，不是光溜溜的圆柱造型，握上去的时候能自然卡进指缝，长时间操作也不容易打滑。曲面处理上最费时间的是驾驶舱的侧围衔接部分，方向盘下方的护板要顺着转向柱的倾斜角度做顺滑过渡，不能出现生硬的折角，不然渲染的时候会出现难看的光影断层，护板和脚踏区域的衔接处做了微小的圆弧倒角，既符合实际注塑件的脱模要求，也能让光影顺着曲面自然流下来，不会出现尖锐的黑边。中控区域的显示屏支架特意做了可调节角度的关节结构，不是焊死在台面上的，支架和台面连接的地方做了隐藏式的走线槽，屏幕的电源线和信号线都能从支架内部穿过去，台面上不会露出杂乱的线。脚踏区域的三个踏板做了不同的表面纹理，刹车踏板的防滑齿最密，油门踏板稍宽，离合踏板的位置稍微靠里，对应实车上不同的踩踏力度和脚感，踏板下方的限位块也做了出来，不是悬空的结构。材质调试的时候，方向盘的握把部分用了带细微颗粒的哑光橡塑材质，没有做亮面处理，避免操作的时候反光晃眼，操纵杆的握头用了半哑光的软胶质感，按键部分的红色用了饱和度稍低的正红，不会太艳显得廉价，台面的主体部分用了深灰色的磨砂塑料材质，边缘的装饰条做了细微的拉丝纹理，屏幕部分做了两层材质，外层是高透的玻璃保护层，内层是发光的屏幕界面，渲染的时候特意给屏幕加了微弱的环境反光，不会像自发光板一样生硬。整个模型拆成了两千多个独立零件，每个零件之间都留了合理的装配间隙，没有出现零件穿模的问题，哪怕是按键下面的弹簧结构、操纵杆的铰接位都做了对应的配合公差，不管是用来做结构验证还是渲染展示都能直接用，甚至可以直接导出做交互模拟的素材，操作员操作时的每个动作对应的部件运动关系都能对应上。
