高扬程手动液压托盘搬运车结构设计

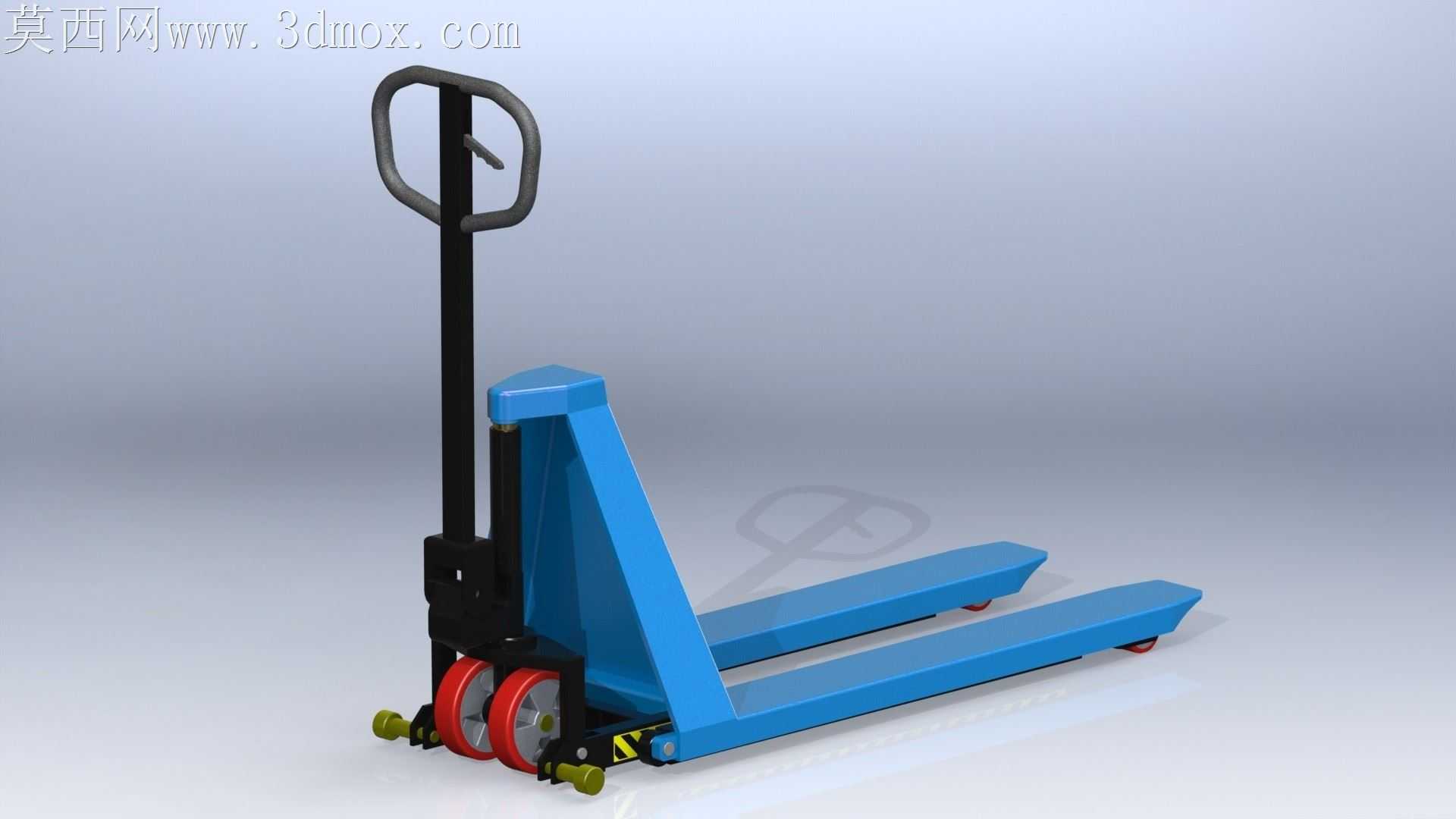

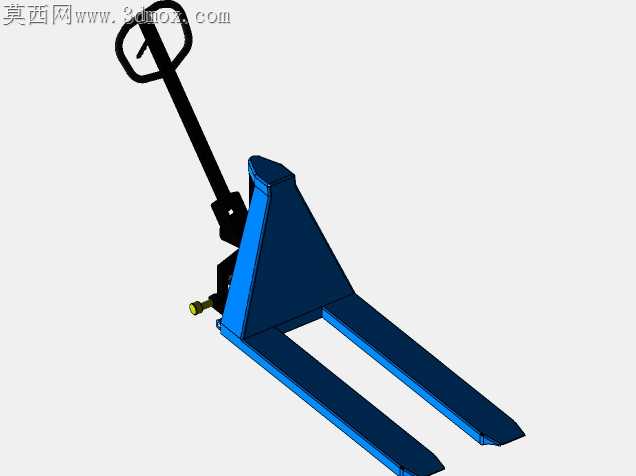

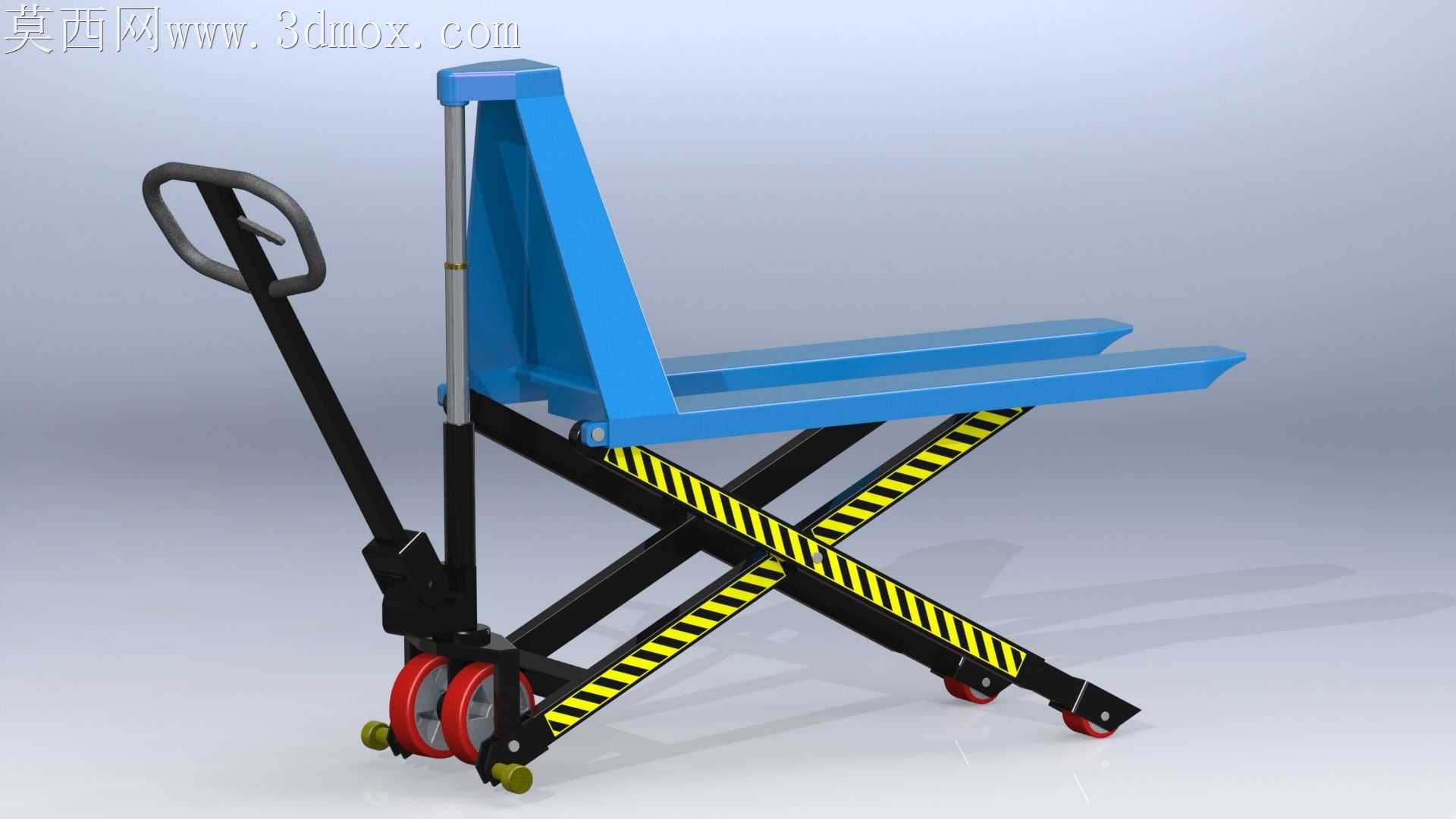

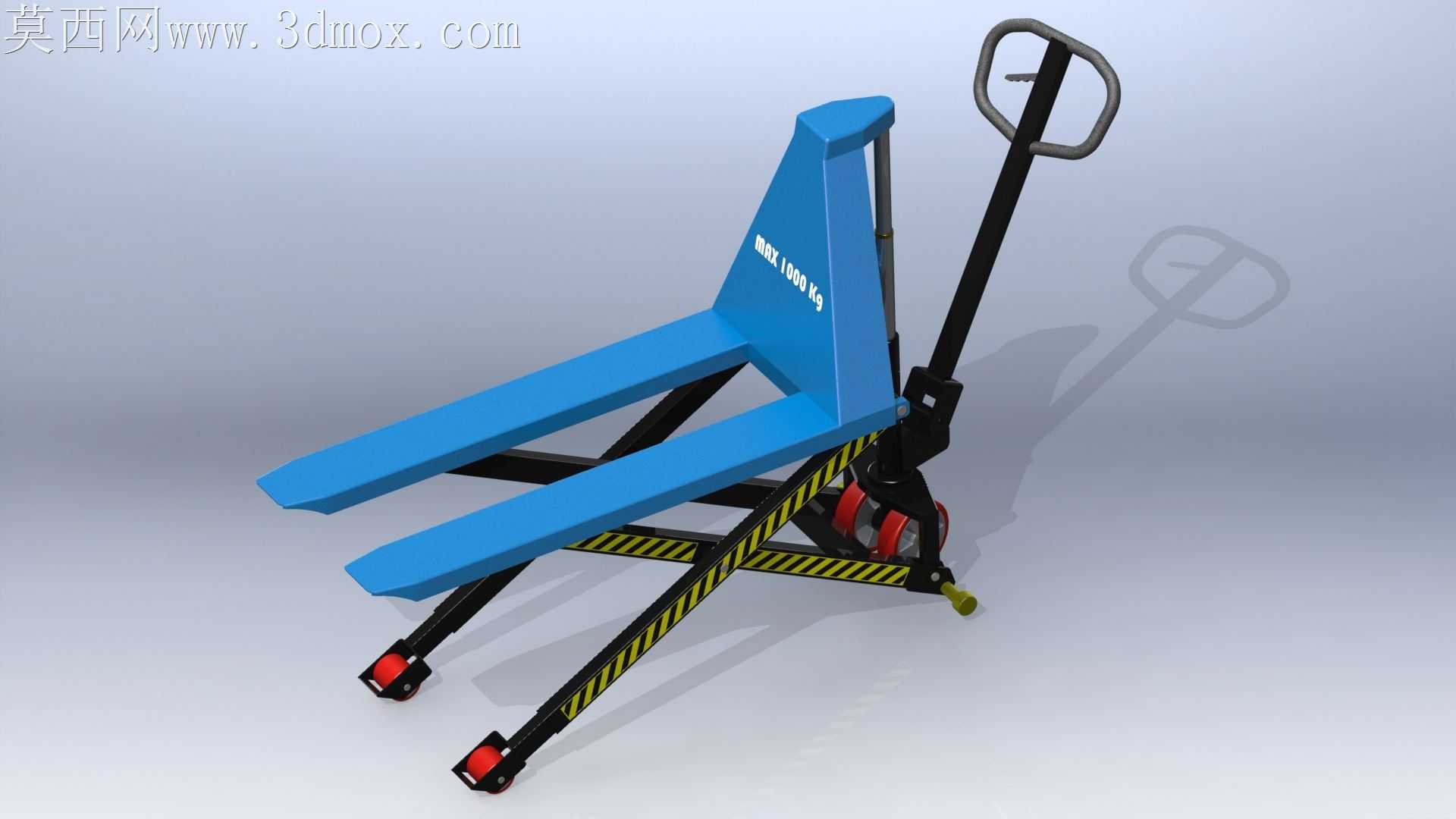

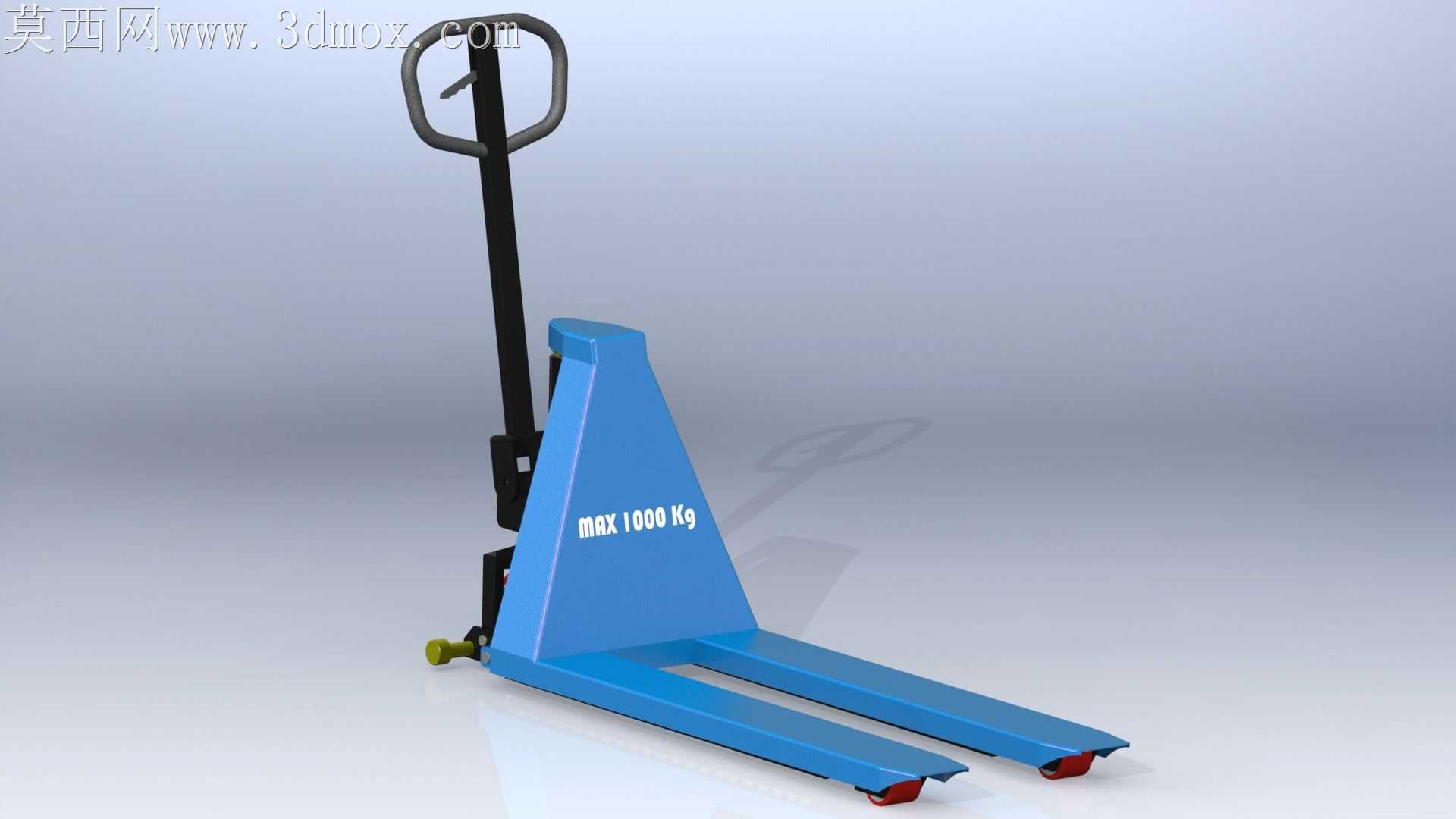

仓储车间内常规手动托盘车常遇到举升高度不足、货叉前端易刮蹭托盘底面、重载下压时车架三角支撑区应力集中开裂的问题，这款高扬程托盘车的结构设计恰好针对这些现场痛点做了针对性优化。三角支撑的泵体安装座没有采用常规的等厚钢板焊接结构，而是在倾斜受力面加设了两道隐式加强筋，筋板高度随应力分布梯度变化，靠近承载轮轴的位置筋板厚度比上端厚3mm，既不会额外增加过多整机重量，又能避免1.5吨额定载荷下泵体安装位出现焊缝撕裂的隐患。货叉采用变截面冷弯成型工艺，叉体靠近三角架的根部截面高度比前端高12mm，叉体底面做了1.5度的微仰角处理，推入托盘时前端离地间隙比常规款高4mm，即便托盘底面存在轻微变形、或是地面有2mm以内的凸起杂物，也不会出现叉头卡滞托盘底梁的情况，作业时不需要反复调整车体位姿就能顺利进叉。转向操作的手柄连接轴处预留了0.2mm的轴向窜动间隙，轴套采用自润滑含油轴承，长期在多尘的仓库环境下使用也不会出现转向卡滞、打方向沉的问题，手柄上的泄压控制拨杆做了圆弧过渡处理，戴劳保手套操作时不会勾挂手套缝线，指尖轻压就能精准控制货叉下降速度，不会因为下降过快导致托盘上的货物倾倒。前轮组采用双轮并排布局，轮架与车架的连接销轴做了表面淬火处理，硬度达到HRC45-50，过车间地面的伸缩缝、或是小坡度的门槛时，轮组受力均匀不会出现单轮过载爆轮的情况，轮架上的防尘挡片直接贴合轮面，能阻挡地面缠绕的塑料包装带、碎纸屑卷入轮轴，减少日常维护的清理频次。液压泵体的安装位做了嵌入式定位槽，泵体放入槽内后再用螺栓紧固，装配时不需要反复调整泵体与推杆的同轴度，能把装配公差控制在0.1mm以内，避免长期使用后因为同轴度偏差导致的泵体漏油、推杆偏磨问题。货叉上表面做了防滑压纹，压纹深度控制在0.3mm，既可以增加托盘与叉面的摩擦力防止转运时托盘滑移，又不会因为纹路过深积留灰尘、碎屑，日常清扫时用抹布一擦就能清理干净。整车的焊接位置都做了焊后打磨处理，没有突出的焊瘤、毛刺，不会在转运过程中刮蹭货物外包装或是划伤作业人员的工作服，外露的液压管路全部藏在三角架的内侧空腔里，穿行狭窄货架通道时不会被货架立柱、突出的货物勾挂油管，降低管路破损漏油的风险。
