推拉式快速压紧肘节夹结构设计

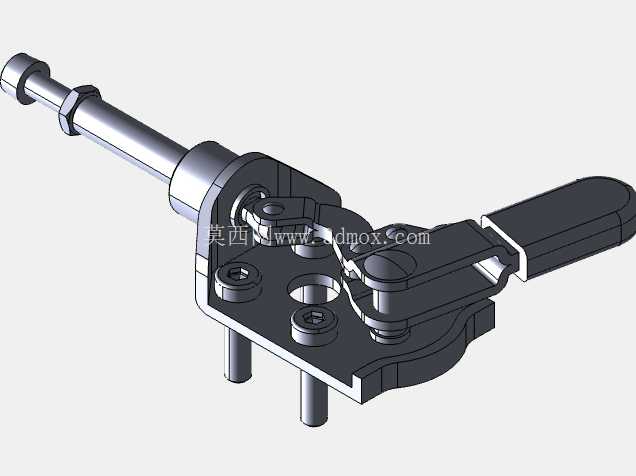

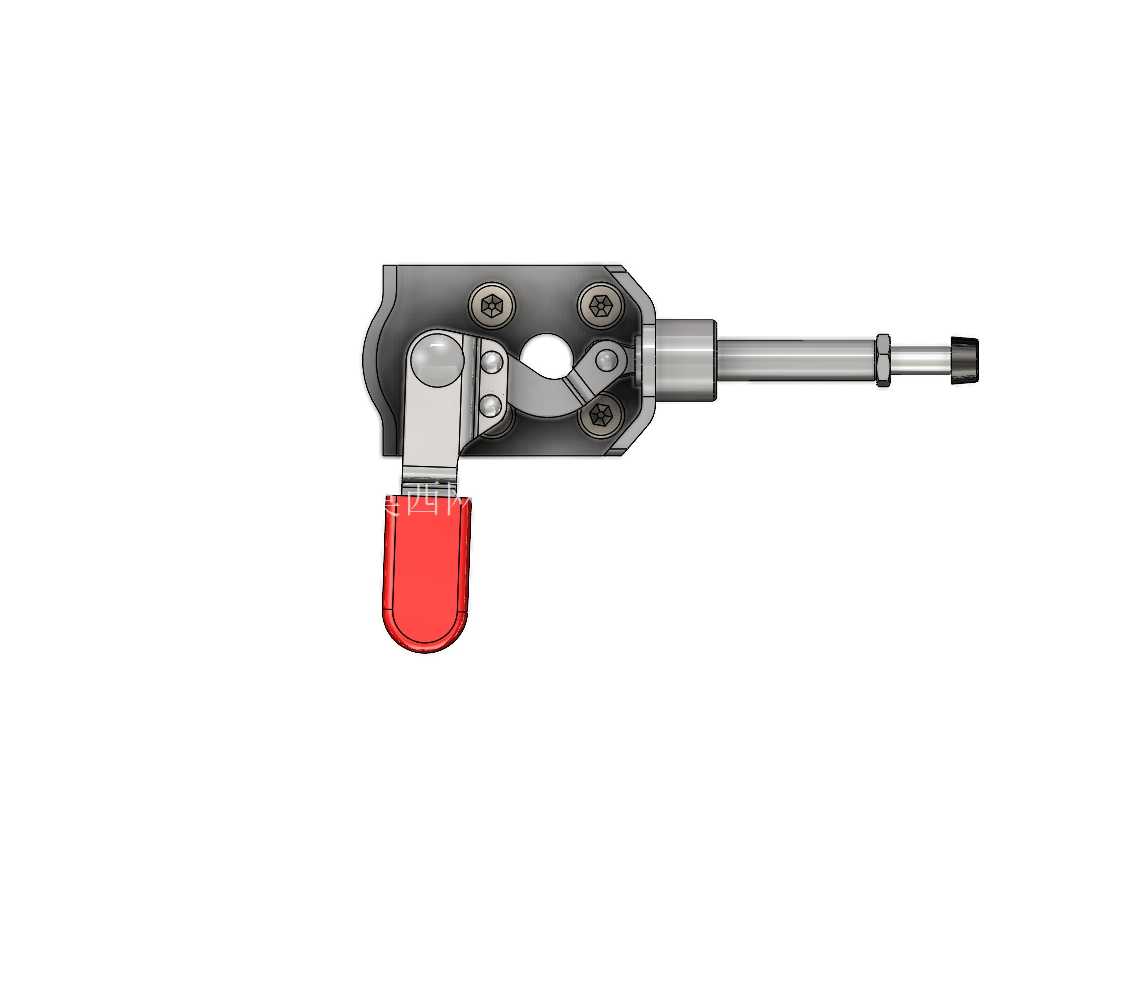

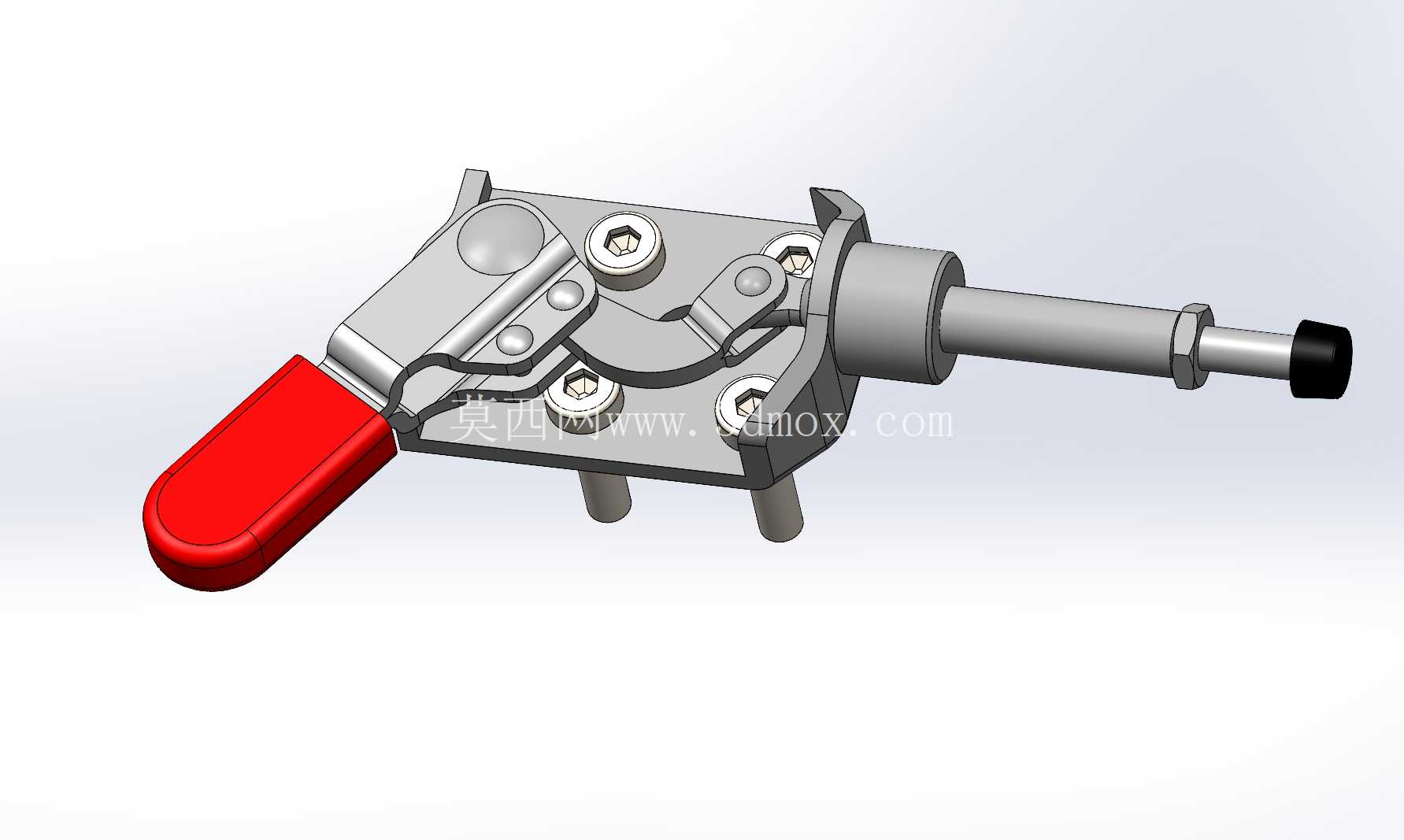

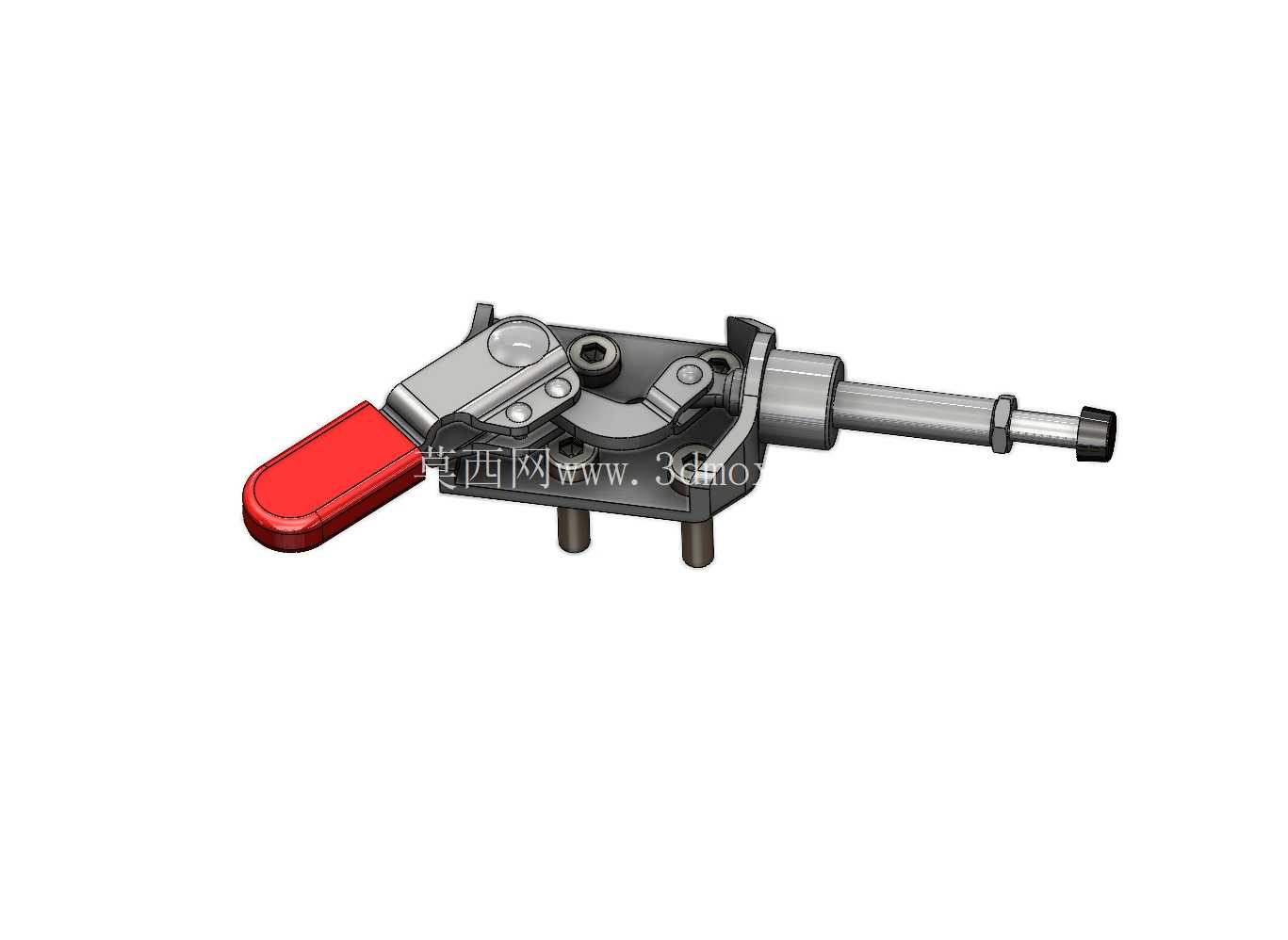

　　在工装夹具、生产线工位定位、小型零部件装夹的场景里，肘节夹是出现频率极高的压紧执行构件，这类依靠连杆过死点实现自锁的夹紧结构，能在极短的操作行程内完成工件的压紧与松脱，相比螺纹压紧、凸轮压紧结构，操作效率能提升数倍，且压紧力稳定，不会因为加工过程中的振动出现松脱问题。这款推拉式肘节夹采用水平推拉驱动的结构形式，和常见的垂直下压式肘节夹不同，驱动杆沿水平方向布置，操作手柄的摆动平面和安装基准面平行，适合安装在操作空间垂直方向受限、需要从侧方完成压紧动作的工位上，比如自动化生产线的侧定位压紧、焊接工装的侧面装夹、检具的侧向基准定位场景，都能适配这类结构的安装需求。从结构设计逻辑来看，整个构件的核心是多组连杆铰接形成的肘节自锁机构，当手柄扳动到锁紧位置时，两组受力连杆的铰接点会越过驱动轴线的死点位置，此时即使压紧端受到工件的反向作用力，机构也会处于机械自锁状态，不会自行松脱，只有反向扳动手柄让铰接点退回死点另一侧，才能解除压紧状态，这种纯机械的自锁原理不需要额外的锁止结构，可靠性极高，日常维护只需要定期在铰接销轴位置加注润滑脂，就能保证长期顺畅使用。

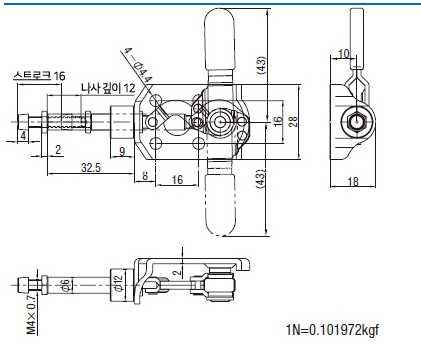

　　安装基准部分采用带定位销孔的平板式底座，底座上预留了三个安装固定孔，其中两个孔带沉台结构，可以用内六角螺栓从上方直接将夹具体固定在工装基板上，另外两个定位销孔可以和工装基板上的定位销配合，保证夹具体安装后的位置精度，避免长期使用后因为反复受力出现安装位置偏移。驱动端的长杆是推拉式的输出轴，轴端加工有外螺纹，可以搭配不同规格的压头、调整螺母，根据被压紧工件的高度差调整压紧行程，调整螺母可以在轴上旋转，精准控制压紧头的伸出长度，适配不同厚度工件的装夹需求，不需要额外更换构件就能完成一定范围内的行程适配。

　　整个机构的铰接位置都采用销轴加衬套的配合形式，衬套选用耐磨铜合金材质，能承受反复扳动过程中的磨损，延长整个夹具的使用寿命，避免因为铰接孔磨损出现间隙过大、自锁失效的问题。手柄部分采用包胶式的握持结构，操作时的握持手感更好，扳动过程中不会打滑，手柄的摆动行程经过优化，从松开位置到锁紧位置的扳动角度控制在90度以内，操作人员只需要单手握持扳动就能完成操作，不需要施加过大的操作力，就能输出足够的压紧力。在实际选型适配的时候，需要重点关注安装底座的边界尺寸，这款夹具体的底座长度和宽度都控制在小尺寸范围内，不会占用过多的工装安装空间，驱动杆的伸出长度可以根据实际安装位置和工件位置做调整，最大伸出状态下不会和周边的其他工装构件产生运动干涉。

　　在焊接工装应用场景里，这类肘节夹可以用来快速压紧焊接板材的侧边，保证焊接过程中板材不会因为热变形出现位置偏移；在装配工位上，可以用来固定待装配的小型壳体零部件，方便操作人员完成螺丝拧紧、零部件压装的操作；在检具应用场景里，这类夹具可以作为基准压紧件，将待检测工件牢牢固定在检具基准面上，保证检测过程中工件不会出现位移，确保检测数据的准确性。设计这类结构的时候，需要重点核算连杆铰接点的死点位置过盈量，过盈量太小会导致自锁不可靠，受到振动容易松脱，过盈量太大会导致扳动手柄需要的操作力过大，操作人员长期使用容易产生疲劳，这款结构的死点过盈量经过反复优化，既保证了自锁的可靠性，又将操作力控制在单人单手可轻松操作的范围内。同时所有铰接销轴的配合公差都控制在合理范围内，既保证转动灵活没有卡滞，又不会出现过大的配合间隙，避免长期使用后出现压紧头位置偏移的问题。驱动杆的导向部分采用和底座一体的导向孔结构，导向长度足够，保证驱动杆在推拉过程中不会出现偏摆，压紧力始终沿驱动杆的轴线方向传递，不会出现侧向分力导致工件被压偏的问题。
