SpaceX猎鹰重型运载火箭结构三维建模

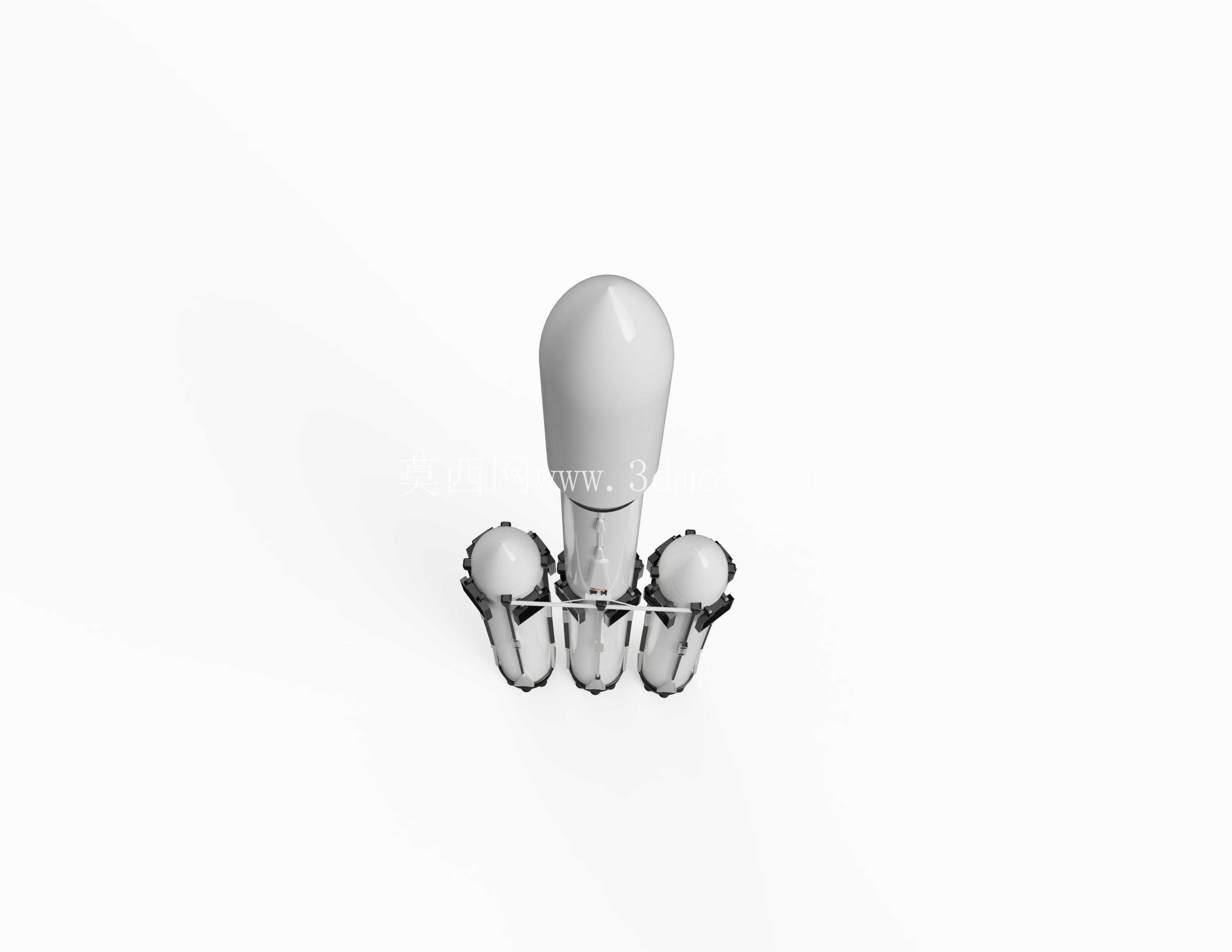

本次建模的猎鹰重型运载火箭，核心定位为大载荷轨道投送装备，建模过程中优先还原其多芯级并联的结构逻辑，为航天领域结构仿真、发射流程演示、科普教具开发提供精准的三维数模支撑。从实际应用场景来看，该型火箭主要承担近地轨道大质量卫星组网、深空探测载荷发射、空间站物资补加等任务，建模时需充分考虑不同任务构型下的结构差异，比如带整流罩的货运构型、载人构型的外形边界区别，确保数模可适配不同场景的仿真与演示需求。

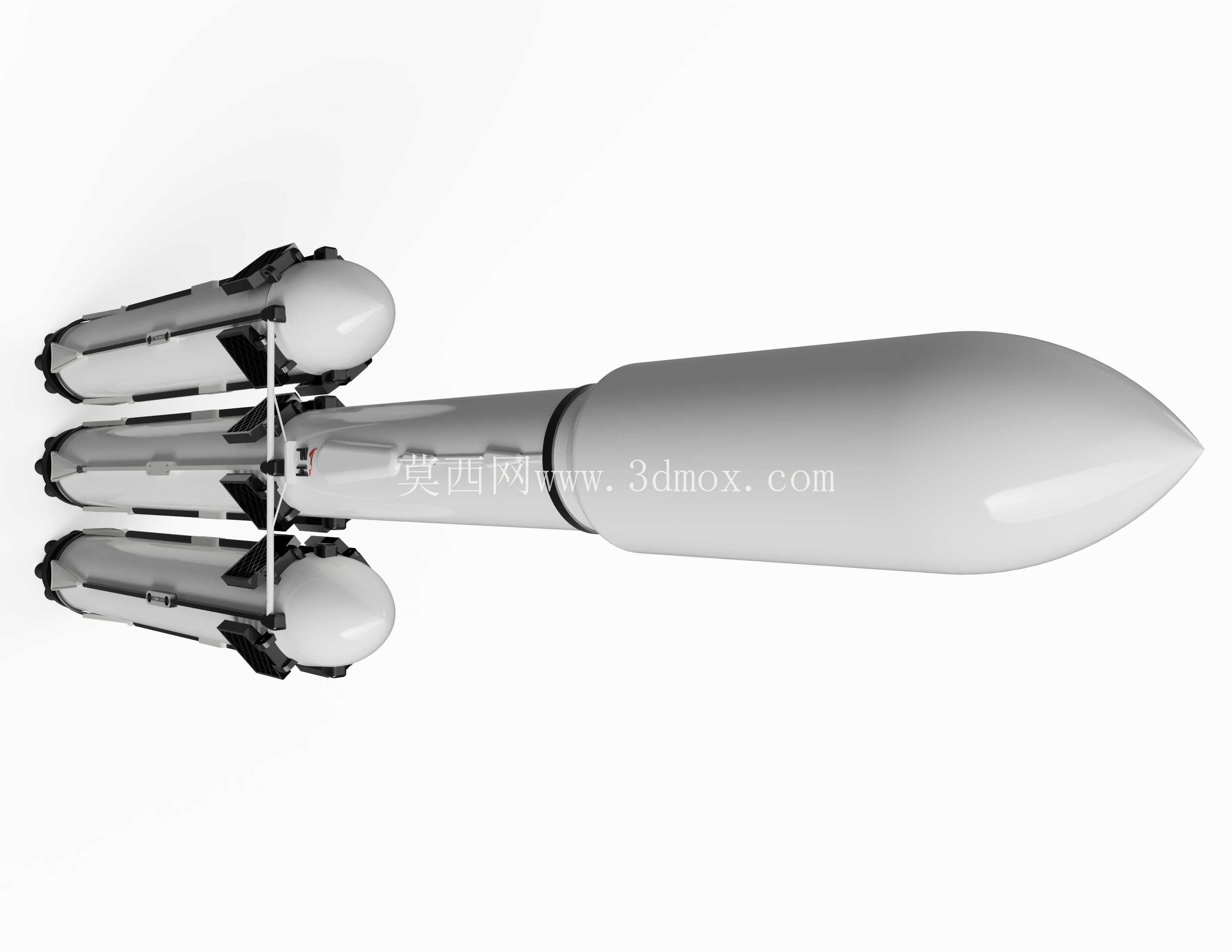

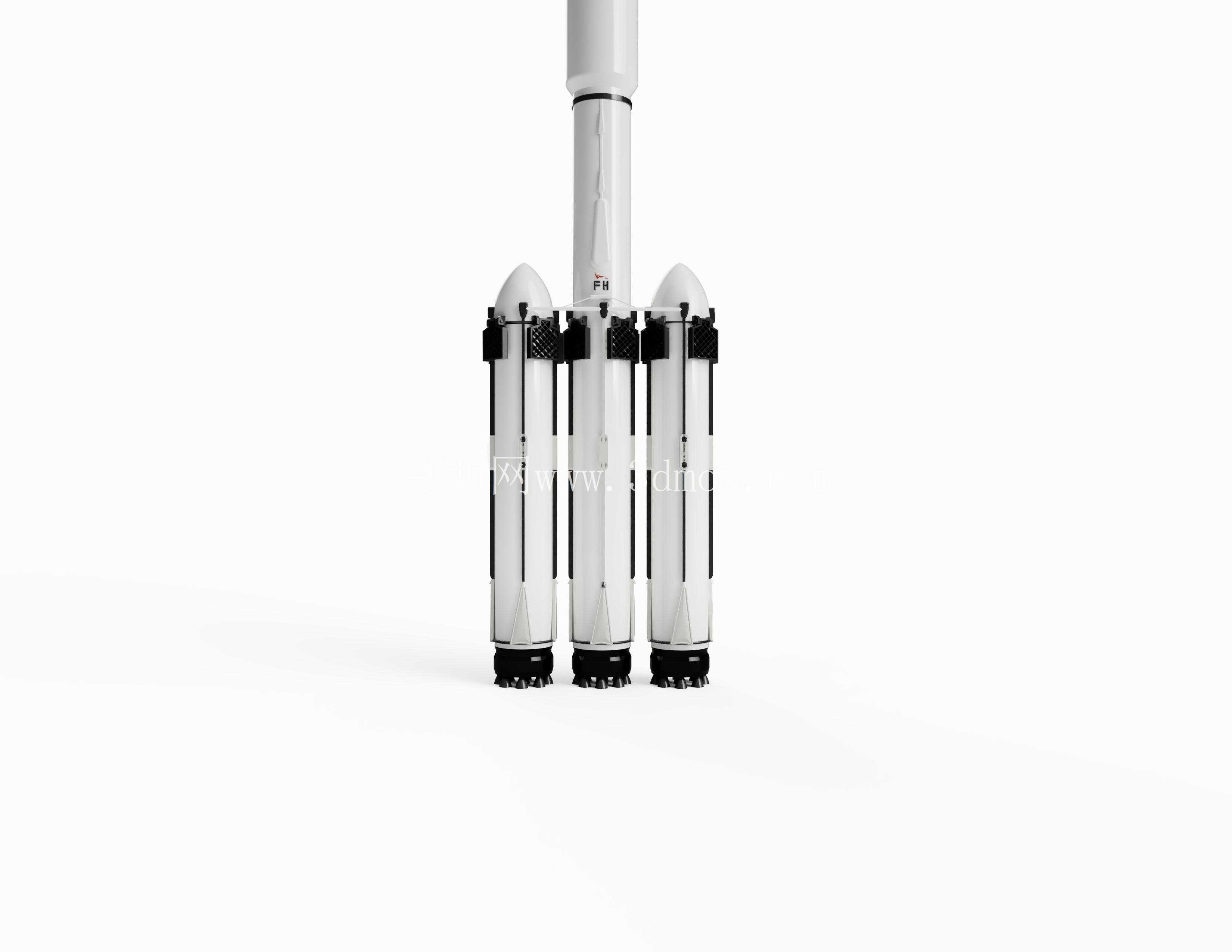

在功能特性还原上，建模重点复现了其可重复使用的结构设计特征：侧部助推器的着陆支撑结构布局、芯级与助推器的连接分离机构接口位置、栅格舵的安装角度与收纳状态轮廓，这些细节直接关系到回收过程的气动仿真、着陆稳定性分析的准确性。区别于传统一次性运载火箭的建模逻辑，该数模特意区分了助推器与芯级的独立结构边界，三个猎鹰9号衍生助推器的模块化结构可单独拆分，便于开展单助推器回收工况的单独仿真验证，也能直观展示三芯并联状态下的载荷传递路径。

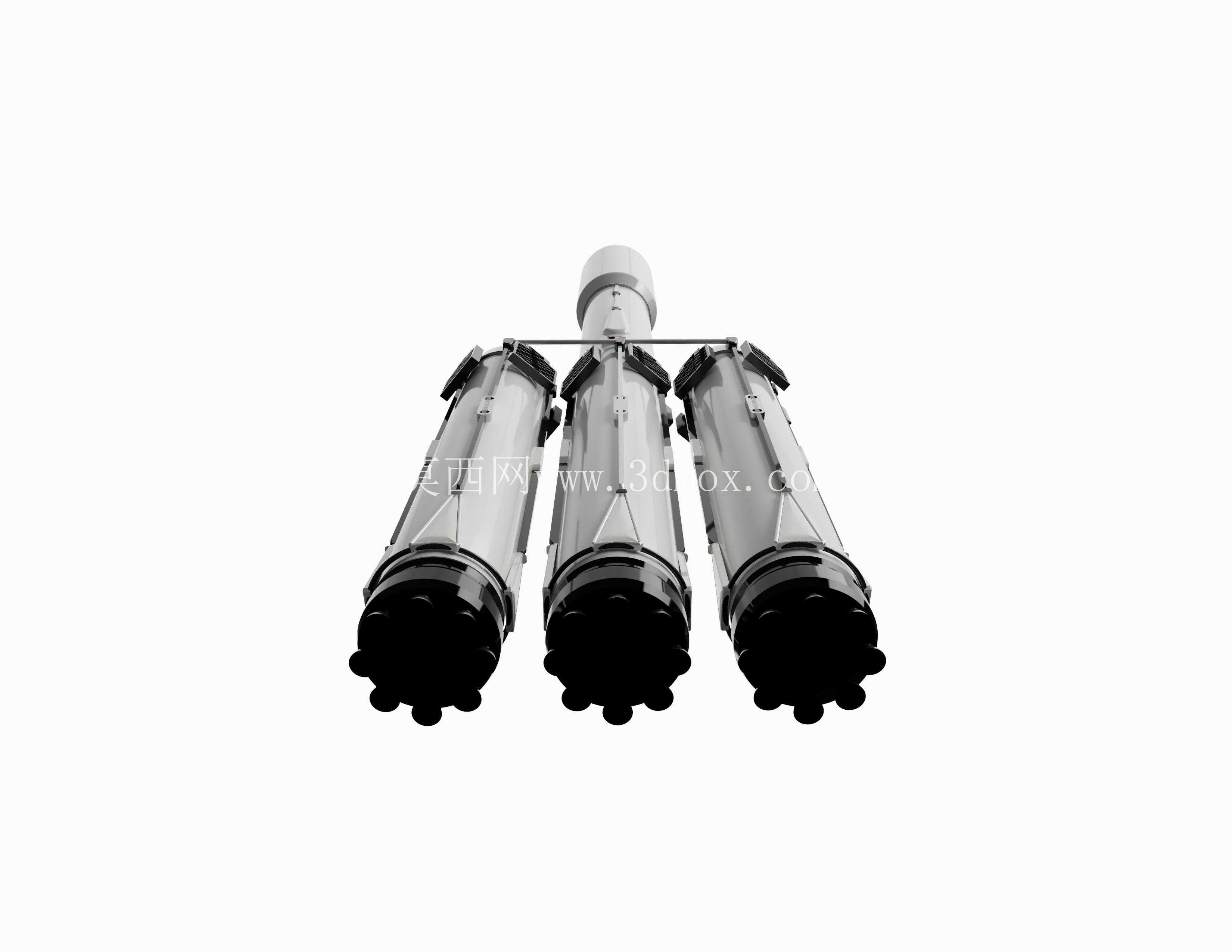

设计思路上，建模严格遵循实际火箭的气动外形约束：头部整流罩的冯·卡门曲线轮廓做了连续曲率校验，避免曲面断层影响气动仿真精度；箭体尾部的发动机布局按照实际 Merlin 发动机的排列位置做了占位还原，喷管的摆动角度预留了活动边界，可直接用于发动机矢量摆动的运动仿真。箭体表面的管线排布、级间段的连接桁架结构都做了简化但符合工程逻辑的还原，既保证数模不会过于冗余影响运行效率，又能准确体现实际结构的受力传递关系。

外形尺寸与安装边界方面，建模按照实际比例还原了全箭的总长、芯级直径、助推器直径、翼展宽度等核心参数，级间分离面的位置严格对应实际火箭的分离节点，着陆支腿的展开状态与收纳状态分别做了构型存储，展开后的支腿触地范围、支腿与箭体的铰接点位置都做了精准定位，可直接用于着陆场坪的占用范围测算、回收支架的受力仿真。整流罩的分离旋转轴位置、分离弹簧的安装接口也预留了装配基准，便于后续拓展整流罩分离过程的动力学仿真。

从工程应用角度出发，该数模的结构分层做了清晰划分：芯一级、芯二级、助推器、整流罩、着陆机构、栅格舵分别作为独立的结构树节点，不同部件的材质属性可单独赋予，在开展结构强度仿真、气动热仿真时可快速分配材料参数与边界条件。对于航天科普展项开发来说，该数模的外形精度可满足3D打印实体模型的需求，拆分后的部件可单独打印后组装，还原火箭的真实装配关系；对于航天相关专业的教学演示，该数模可直观展示重型火箭的多体并联结构逻辑、可重复使用火箭的结构设计特点，帮助学习者理解重型运载火箭的载荷分配原理、回收过程的结构动作逻辑。建模过程中特意规避了非结构类的冗余细节，比如表面的喷涂标识、微小的电气接口都做了适度简化，确保数模在普通配置的工作站上也能流畅运行，适配结构设计、方案演示、仿真验证等多场景的使用需求。
