双工位桌面式三轴自动点胶作业设备

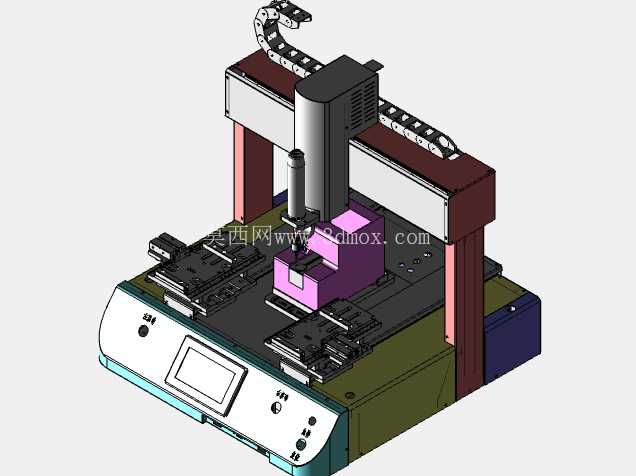

　　这款桌面式三轴作业设备，最初是针对3C电子零部件封装、小型压铸件密封涂胶场景做的结构方案，在小批量多品种的车间产线里，这类设备不需要做复杂的地基固定，直接放置在标准防静电工作台上就能接入产线使用，相比大型在线式涂胶设备，它的占地边界控制在长宽600毫米、500毫米范围内，高度不超过650毫米，适配多数中小型加工车间的工位排布，不会占用过多通道空间。从结构布局来看，设备采用龙门式三轴传动架构，X轴横梁架设在两侧Y轴的线性导轨上，Z轴滑台搭载点胶执行末端沿X轴做横向移动，双Y轴的工位设计可以让操作人员在其中一个工位完成工件上下料的同时，另一个工位同步执行点胶作业，完全消除单工位设备上下料过程中的等待空程，整体作业效率能提升近40%。

　　Z轴的滑台安装位预留了标准的执行件接口，除了常规的点胶阀之外，也可以更换为螺丝锁付头、等离子表面处理头，适配不同的工序需求，不需要对主体机架做二次改造。设备底座采用整体式钣金焊接结构，内部做了加强筋排布，避免高速运动过程中出现的机架共振影响涂胶精度，底座正面嵌入了触控式人机交互面板，所有运动参数、路径点位都可以通过面板直接调试，不需要外接编程设备，一线操作人员经过简单培训就能完成换型调试。两侧的拖链采用全封闭尼龙材质，所有动力线缆、信号线缆、气路管路都收纳在拖链内部，避免运动过程中线缆与设备结构件产生摩擦损耗，同时也能阻挡车间内的粉尘、切削液溅入线缆接头，降低设备的日常维护频次。双工位的工装板采用快拆式设计，每个工位的定位孔按照标准孔距排布，针对不同外形的工件只需要更换对应的定位治具，就能快速完成产品换型，治具的安装面做了平面度校准，整体平面度公差控制在0.02毫米以内，保证工件放置后不会出现倾斜，避免涂胶路径偏移。设备的运动传动部分，X、Y、Z三轴都采用精密滚珠丝杠搭配线性导轨的组合，重复定位精度可以控制在0.01毫米范围内，针对密封胶、UV胶、锡膏等不同粘度的作业介质，都能保证涂胶轨迹的一致性，不会出现断胶、胶宽不均的问题。

　　在设计阶段，特意将电控系统的安装仓设置在底座的后侧区域，与前端的作业区域做了物理分隔，避免作业过程中溢出的胶水、工件碎屑掉入电控仓造成电路故障，电控仓的侧面开了带防尘网的散热通风口，保证长时间连续作业时内部的伺服驱动器、IO模块不会因为过热触发保护停机。设备的操作按钮集中布置在人机面板的下方，包含启动、复位、急停三个核心功能键，急停按钮采用大尺寸蘑菇头设计，出现异常情况时操作人员可以快速触发停机，所有按钮的接线都采用快插式端子，后期更换按钮不需要重新梳理整组线路。考虑到车间的气源接入需求，设备的进气接口设置在底座的侧后方，内置了过滤调压阀，可以根据不同的点胶阀需求调整输出气压，气压调节范围在0.1到0.6兆帕之间，适配多数常规气动执行件的使用要求。从实际使用的场景来看，这类设备除了电子零部件的点胶作业之外，也可以用于小型铸造件的密封胶涂覆、五金件的润滑油定量涂布，甚至可以搭载视觉检测模块完成工件的位置补正，针对来料位置有轻微偏差的工件，也能自动修正涂胶路径，不需要操作人员反复调整治具位置。

　　设备的Z轴行程预留了100毫米的调节空间，针对高度在80毫米以内的工件都可以兼容，不需要额外垫高或者调整机架高度，X轴的有效行程覆盖300毫米，Y轴单工位的有效行程为200毫米，完全覆盖多数小型工件的作业范围。在结构细节上，所有的导轨安装面都做了铣平加工，装配时通过百分表打表校准导轨的平行度，保证运动过程中滑台不会出现卡顿、爬行的问题，丝杠的两端都采用角接触轴承固定，预紧力调整到合适区间，既不会因为预紧力过大造成传动阻力过大，也不会因为预紧力不足出现反向间隙。设备的外罩钣金采用1.5毫米厚的冷轧钢板制作，表面做了喷塑处理，耐油污、耐刮擦，日常清洁只需要用干布擦拭就能去除表面的胶水残留和灰尘，钣金的拼接缝隙控制在1毫米以内，避免碎屑从缝隙掉入设备内部。
