带飞控伺服系统的原型火箭结构设计

项目分类:铸造模 发布时间:2026-06-05 ID:1177932
  • 带飞控伺服系统的原型火箭结构设计
  • 带飞控伺服系统的原型火箭结构设计
  • 带飞控伺服系统的原型火箭结构设计
  • 带飞控伺服系统的原型火箭结构设计
  • 带飞控伺服系统的原型火箭结构设计

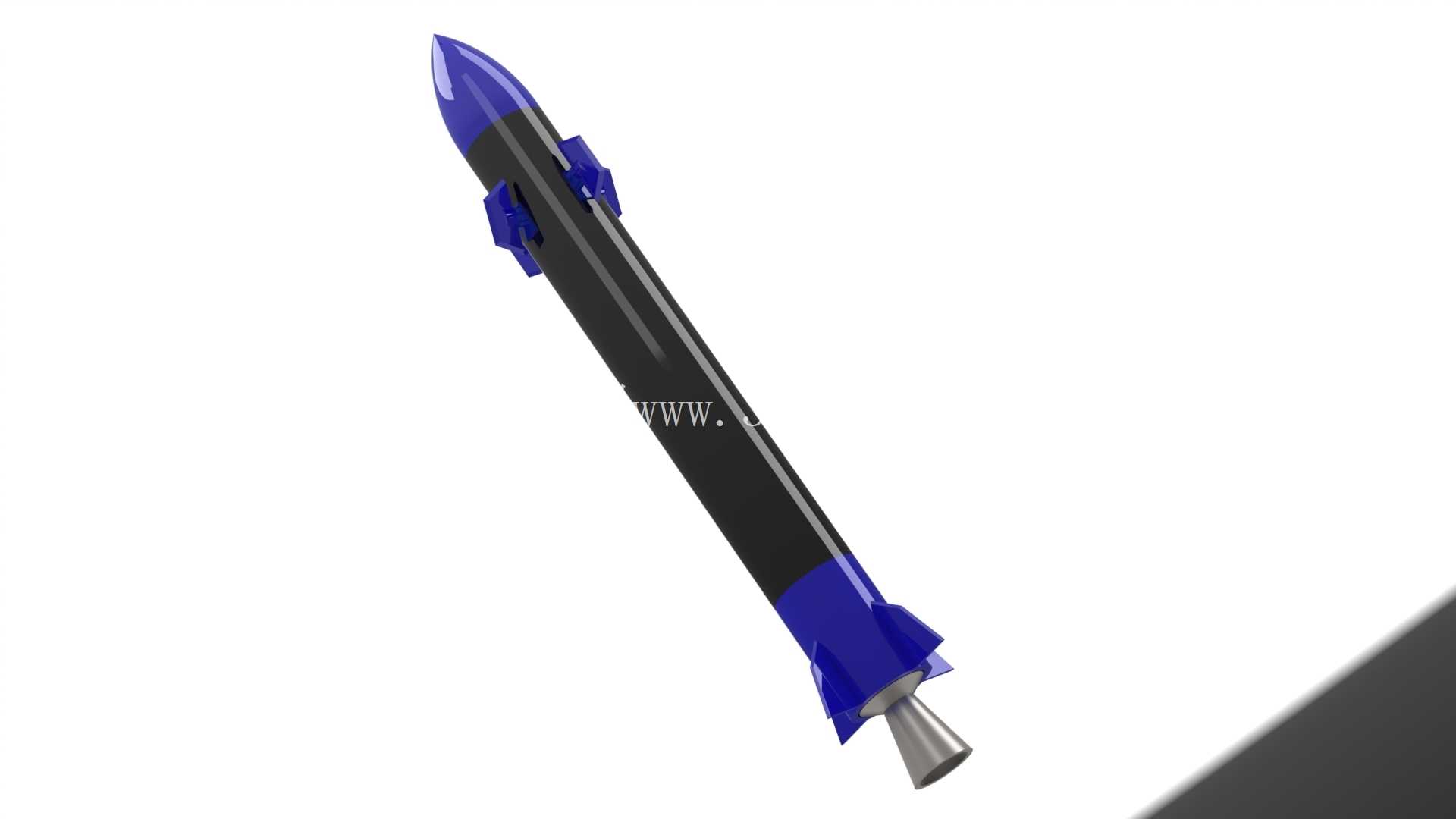

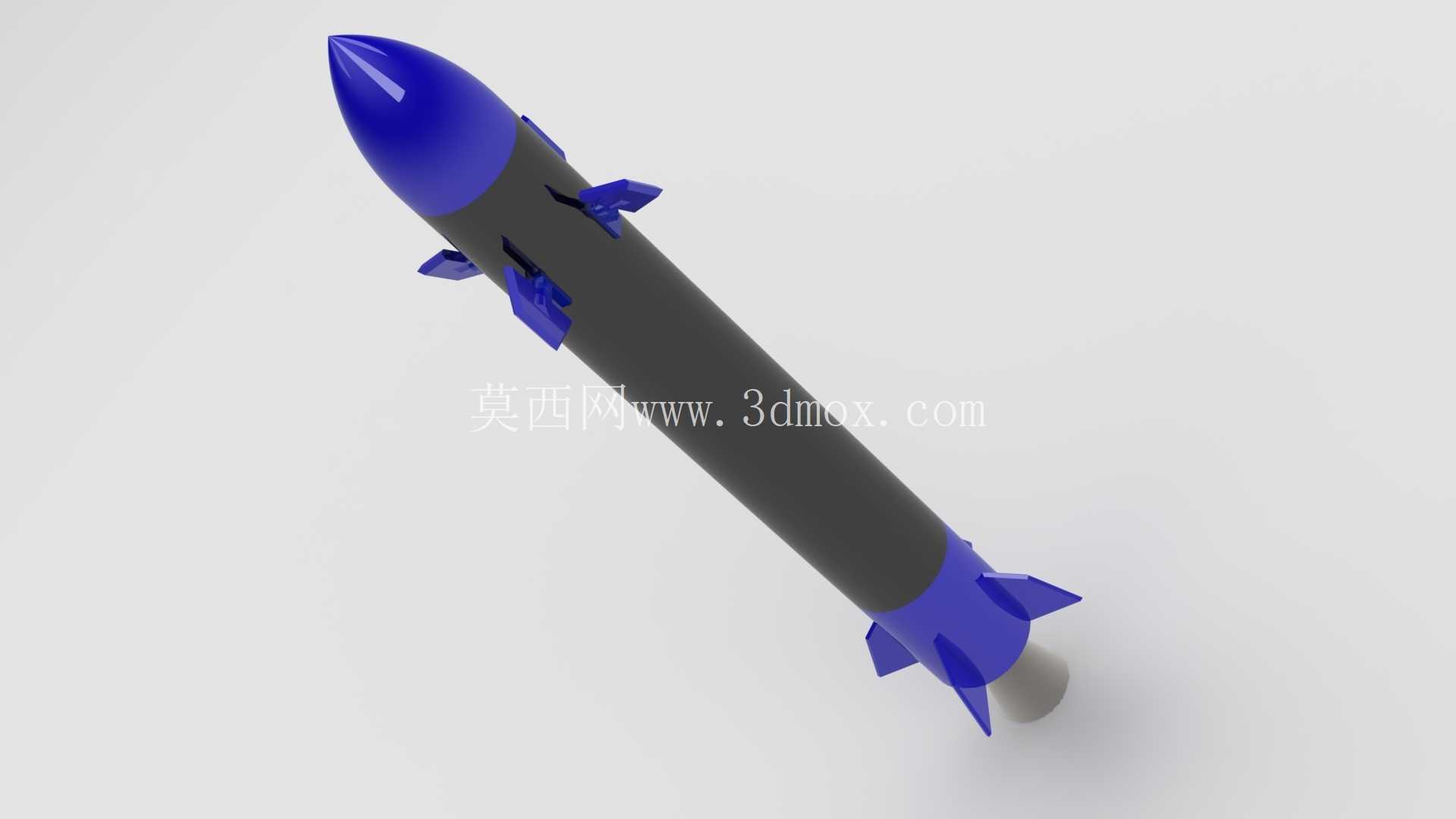

  这款原型火箭的结构设计,最初是面向小型探空实验、航模科创教学场景开发的验证型载体,核心用途是在低空亚音速飞行条件下,验证低成本飞控系统与固体燃料动力段的匹配可靠性,也可作为高校机械、自动化专业开展嵌入式控制、空气动力学实验的实体搭载平台。从结构功能划分来看,整箭分为头锥段、控制舱段、燃料舱段、尾段四个核心部分,头锥采用钝尖旋成体构型,曲面曲率经过多轮流场仿真调整,能在0.3马赫以下的飞行速度区间将头部激波阻力降低17%左右,同时头锥内部预留了20mm直径的载荷安装腔,可搭载小型温湿度传感器、气压高度计等实验载荷,腔体内壁设计有环形定位凸台,配合硅胶减震垫可以抵消飞行过程中的轴向振动,避免精密载荷受冲击损坏。

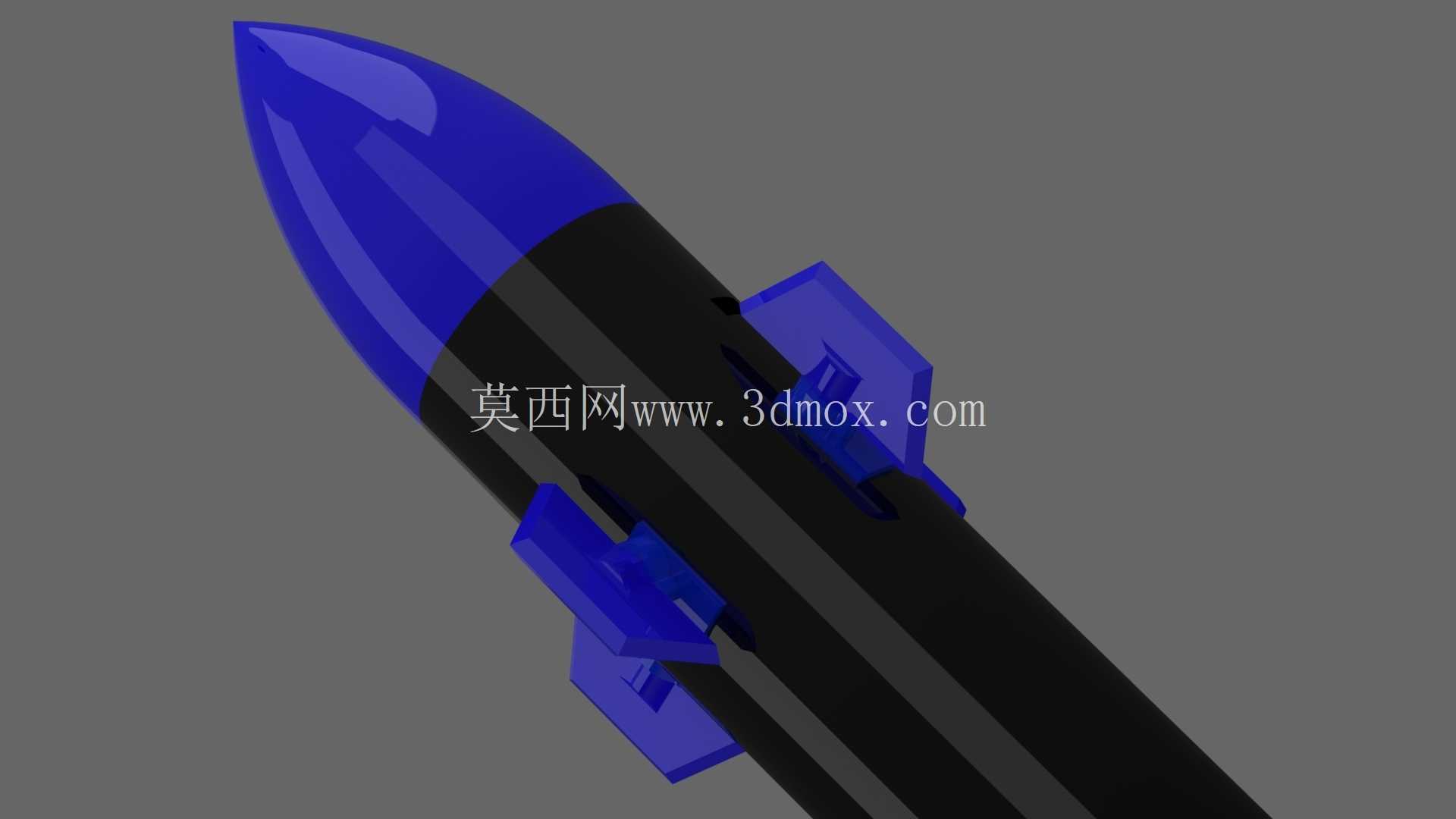

  控制舱段是整箭的核心功能区,外部对称布置四片可动鸭翼,鸭翼的转轴直接与舱内的伺服舵机摇臂连接,舵机安装位设计了可调式锁紧结构,能在装配时微调舵面初始零位,消除机械间隙带来的控制偏差;舱内集成的MPU6050陀螺仪安装在整箭的质心位置,安装基座采用硬质铝合金加工,通过三颗M2螺丝与舱壁固定,能最大程度减少箭体振动对陀螺仪采样精度的干扰,配合Arduino控制板的实时解算,可在飞行过程中根据姿态偏差实时调整鸭翼偏转角度,修正飞行轨迹,避免火箭出现自旋、偏航失控的问题。燃料舱段采用等直径圆柱壳体设计,内壁做了2°的脱模斜度,适配焦糖基固体燃料的浇筑成型工艺,舱段两端采用凹凸止口结构与相邻舱段连接,止口处设计有耐高温密封圈槽,可承受燃料燃烧时的高温高压燃气冲刷,避免出现燃气泄漏导致的推力损失;舱段外部设计有两道环形加强筋,在不显著增加壳体重量的前提下,将舱段的径向抗变形能力提升30%,能承受飞行过程中的气动载荷与发动机工作时的振动冲击。

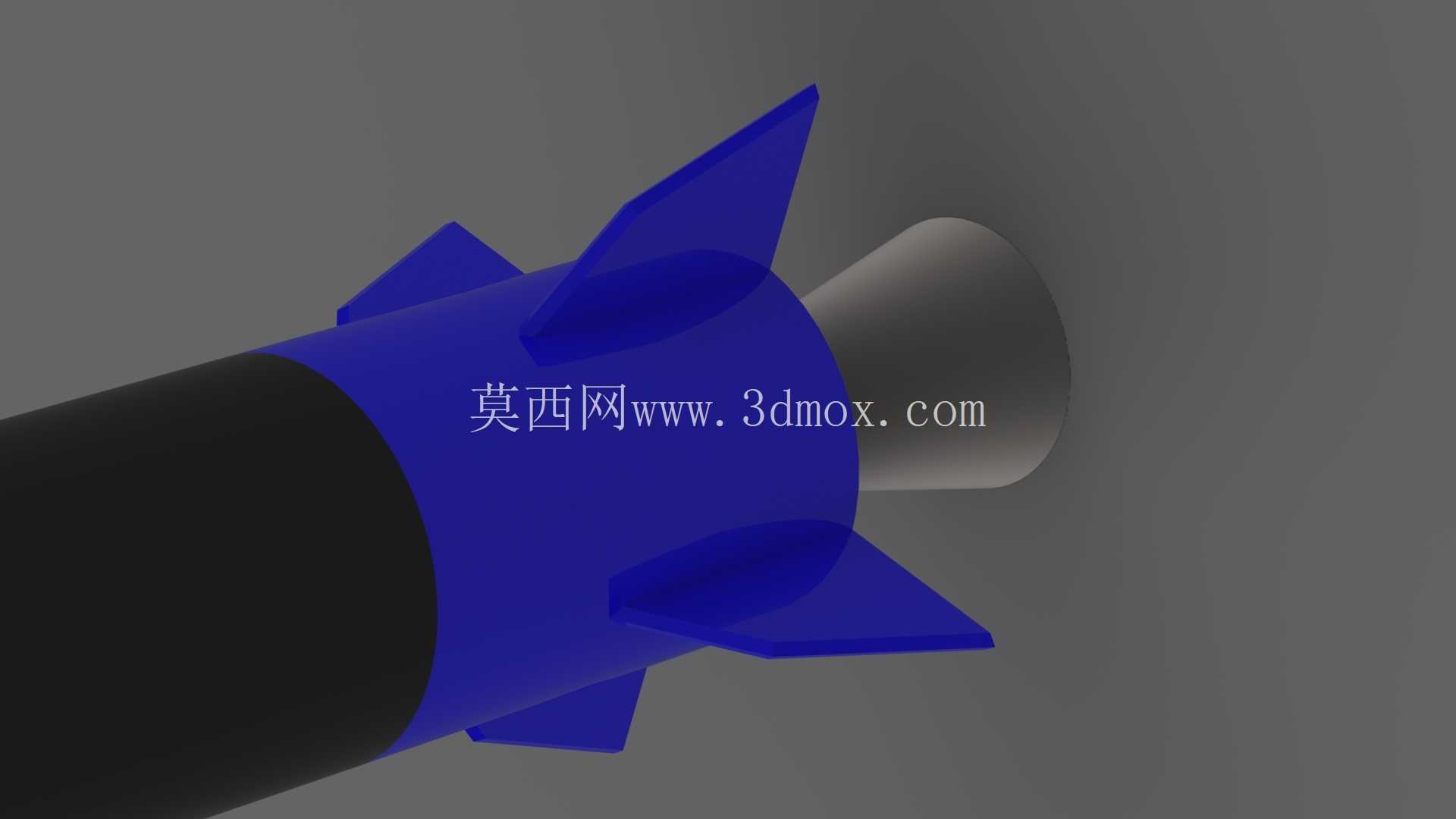

  尾段部分集成了四片固定式稳定尾翼与发动机喷管安装座,尾翼采用后掠翼构型,翼根与尾段壳体采用一体化设计,避免了装配式尾翼在高速气流下出现的颤振问题,尾翼的后掠角经过风洞验证,能保证整箭的压心位于质心后方一个箭体直径的距离,让火箭在无主动控制的动力段也能保持静态飞行稳定;喷管安装座设计为标准的24mm直径通用接口,可适配市面上主流的小型固体火箭发动机,安装座端面设计有定位销孔,能保证喷管轴线与箭体轴线的同轴度误差控制在0.1mm以内,避免推力偏心导致的飞行轨迹偏移。

  从安装边界尺寸来看,整箭总长度控制在420mm,最大直径50mm,各舱段的连接法兰外径均不超过52mm,可适配内径55mm的标准发射管,发射时的导向间隙控制在1.5-2.5mm之间,既不会因为间隙过大出现发射初始段的姿态倾斜,也不会因为间隙过小出现出管卡滞的问题。在设计过程中,所有活动部件的运动包络都做了干涉检查,鸭翼的最大偏转角度为±15°,偏转过程中与箭体外壁的最小间隙保持在2mm以上,不会出现舵面打箭体的故障;所有电气走线都布置在舱壁内侧的走线槽内,走线槽与燃料舱之间设计有隔热层,避免燃料燃烧时的高温传导至线路层导致线路短路。考虑到原型验证阶段的快速迭代需求,整箭的所有零部件都采用模块化设计,不同舱段之间可快速拆解更换,比如更换不同长度的燃料舱段即可适配不同总冲的发动机,调整头锥内部的载荷安装座即可搭载不同重量的实验设备,无需对整体结构做大幅修改,能有效缩短实验验证的周期。
