施泰力数显卡尺专用安装固定支架

在桌面级FDM3D打印设备的日常运维与精度校准环节，步距误差、轴系运动偏差是直接影响制件成型精度的核心因素，传统手持卡尺测量轴系位移的方式，极易因施力角度偏差、手部抖动产生0.02mm以上的测量误差，无法满足高精度打印场景下的校准需求，这款适配施泰力数显卡尺的固定支架，正是针对这一实际工程痛点开发的专用测量辅具。

从实际使用场景来看，该支架主要服务于3D打印机X/Y/Z轴的步距校准、日常精度核验、运动直线度排查等工作，也可拓展用于小型线性导轨副的间隙测量、滑台位移精度校验等场景，解决了手持量具无法稳定贴合被测轴面、测量基准难以统一的问题。

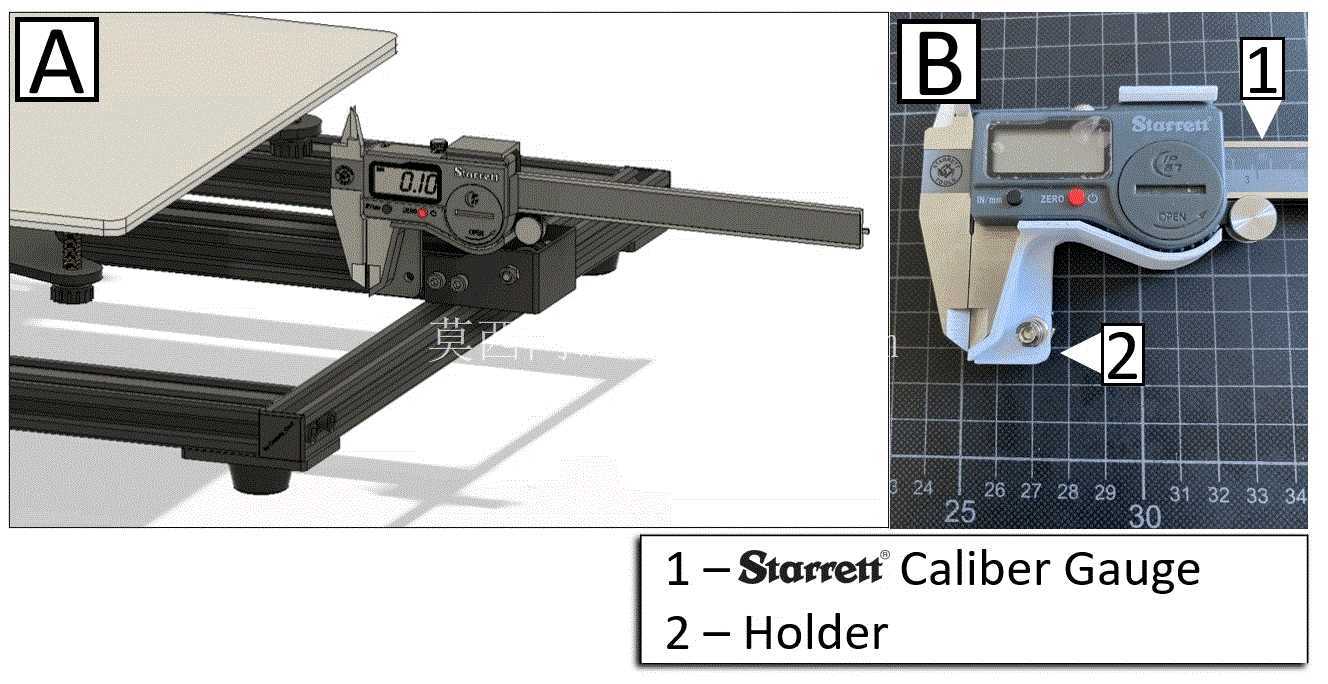

设计层面，支架整体采用贴合卡尺本体的仿形结构，完全匹配施泰力数显卡尺的尺身轮廓与卡尺座外形，安装时无需对卡尺本身做任何打孔、粘接等改装，仅通过卡扣式结构即可将支架与卡尺本体牢固结合，夹持面做了微幅过盈设计，安装后不会出现相对窜动，保证测量基准与卡尺测量轴线完全重合，避免附加安装误差。支架与打印机轴的连接端采用开口式抱合结构，可适配常见的2020、2040铝型材轴系以及直径8mm的光轴，安装时仅需将开口卡入被测轴后轻微锁紧即可完成固定，整个安装过程不超过30秒，无需额外拆卸设备外壳或轴系部件。

功能特性上，支架将卡尺的测量方向与被测轴的运动方向做了同轴约束，测量时移动轴系即可直接在卡尺显示屏上读取精确位移值，完全规避手持测量时的角度偏差问题，实际测量重复精度可控制在0.01mm以内，完全满足桌面级3D打印机的校准精度要求。支架的受力结构做了加强处理，在卡尺与轴的连接位置设置了加强筋，避免长期使用后支架变形导致测量基准偏移，材料选用刚性较好的工程塑料即可满足使用需求，可承受频繁安装拆卸的磨损，适配日常高频次的设备校准作业。

安装边界方面，支架整体安装后不会超出卡尺本体的宽度范围，在2020铝型材框架的3D打印机上使用时，不会与设备的同步轮、皮带、限位开关等周边部件产生干涉，测量行程完全覆盖卡尺本身的测量范围，可满足0-150mm量程内的所有位移测量需求。支架的固定位置可沿卡尺尺身做小幅调整，适配不同安装空间的设备机型，即使是结构紧凑的近程挤出3D打印机，也能找到合适的安装位置完成校准作业。

实际使用流程中，用户先将支架卡装在卡尺本体上，再将支架的连接端固定在需要测量的运动轴上，将卡尺测头抵靠在设备的固定基准面，随后手动控制轴系移动指定距离，对比卡尺读数与设备控制端的位移数值，即可快速计算出轴系的步距补偿值，整个校准过程无需双手扶持卡尺，单人即可完成操作，相比传统手持测量方式，校准效率可提升60%以上，同时测量数据的一致性大幅提升，避免多次测量数据偏差过大导致的补偿值错误。

除3D打印机校准场景外，该支架也可用于小型线性滑台、手动位移平台的精度校验，只要被测部件的轴径或型材尺寸在支架的适配范围内，均可快速安装完成测量，拓展了数显卡尺在设备运维场景下的使用边界，将原本手持使用的通用量具转化为可固定安装的专用测量工装，降低了精密位移测量的操作门槛。
