带轴颈球形回转车床加工金属构件

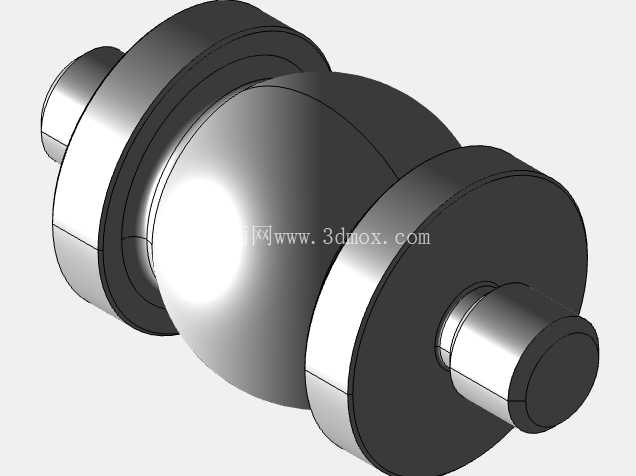

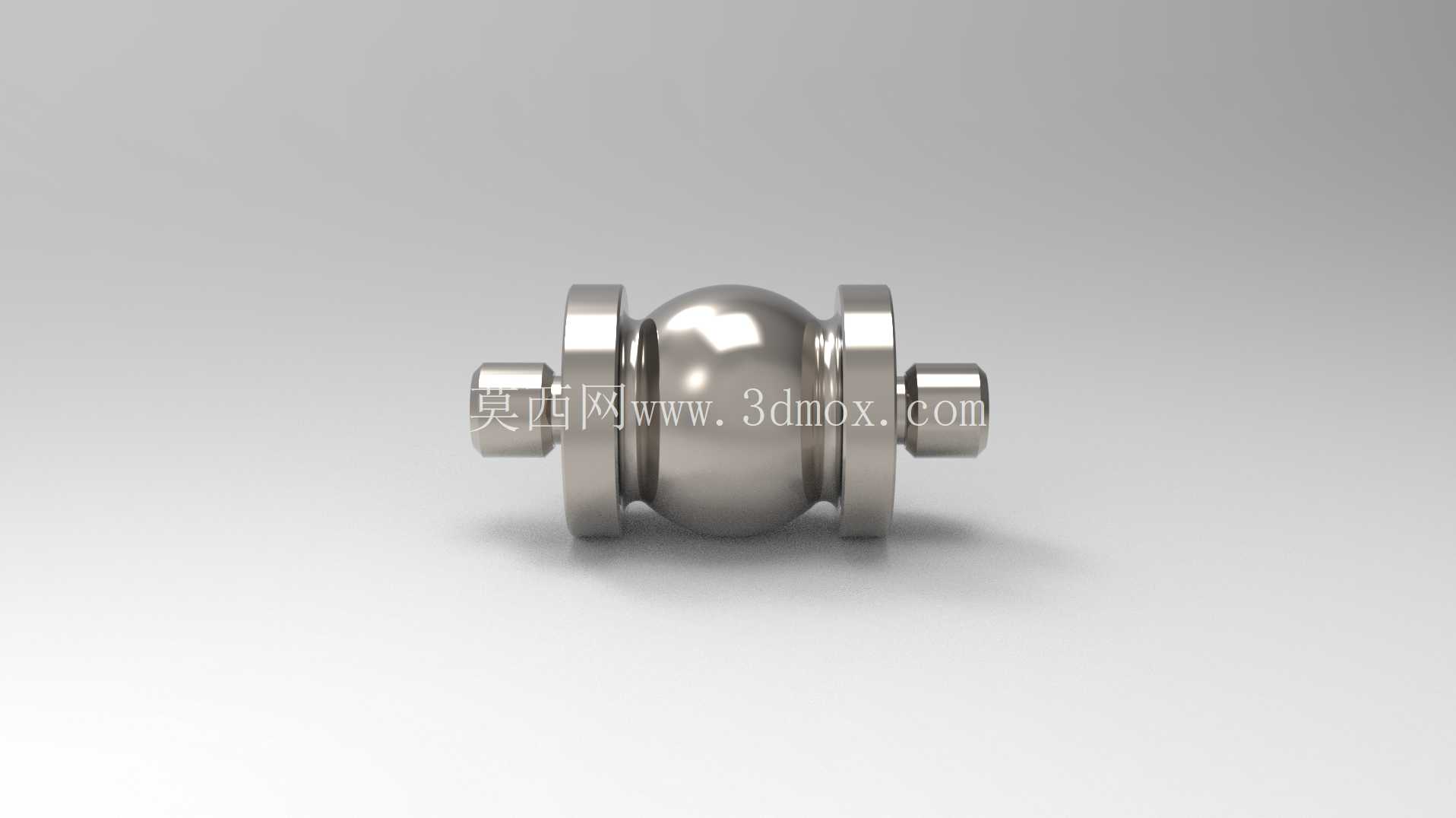

　　从结构设计逻辑来看，中间球形外圆的表面粗糙度要求通常高于两端轴颈，若作为铰接转动副使用，球面需要与配套的轴瓦或者球窝形成面接触，分散转动过程中承受的径向载荷，降低接触应力集中带来的磨损；若作为流体阀芯使用，球面会与密封环形成线接触密封，开关动作时球面沿轴线转动即可完成通路的启闭，流阻比锥面阀芯更小，适合对介质通断速度要求不高但通径损失要求低的管路场景。安装边界上，两端轴颈的直径公差通常取h6级，与安装座上的轴承孔或者衬套孔形成间隙配合，保证转动过程中无卡滞，轴颈的伸出长度需要匹配安装座的壁厚以及端盖的压紧余量，过长会导致端盖无法压紧密封件，过短则会使轴颈在孔内的支撑长度不足，受侧向力时容易出现偏磨。这类带双侧同轴轴颈的球形回转构件，常见于中小规格流体控制管路的阀芯配套、小型铰接机构的转动副核心，也可作为专用工装里的定位定心基准件使用。在实际生产场景中，这类零件多采用棒料经数控车床一次装夹完成粗精加工，避免二次装夹带来的同轴度误差，两端轴颈与中间球体的过渡位置设计有等直径的凸台挡边，一方面可以在装配时起到轴向定位作用，限制构件在安装座内的轴向窜动，另一方面凸台的端面可作为密封件的贴合面，在流体控制场景下减少介质从配合间隙泄漏的概率。

　　中间球体的直径需要根据实际过流能力或者铰接载荷确定，球体直径越大，相同转角下的过流面积越大，同时能承受的径向铰接载荷也越高，但对应的安装座内腔尺寸也需要同步放大，设计时需要平衡载荷、通流能力与整体安装空间的限制。这类零件的加工工序通常先车两端端面打中心孔，以双中心孔作为定位基准粗车外圆，留0.2-0.3mm的精加工余量，之后精车各段外圆到尺寸，球面部分如果是普通车床加工需要靠模或者双手赶刀完成，数控车床则可以通过圆弧插补直接成型，加工完成后需要对球面进行抛光处理，降低表面粗糙度值，减少转动过程中的摩擦阻力。

　　在装配环节，两端轴颈通常会加装聚四氟乙烯或者铜质衬套，避免金属直接接触造成的咬合磨损，凸台挡边与安装座端面之间会预留0.05-0.1mm的轴向间隙，补偿工作温度变化带来的热胀冷缩量，防止工作过程中出现卡滞。实际选型时需要注意，这类构件如果用于流体控制场景，需要根据输送介质的腐蚀性选择对应的材质，普通水介质可以选用304不锈钢，弱腐蚀介质可以选用316L不锈钢，无腐蚀的润滑系统场景也可以选用45号钢经调质处理后表面镀硬铬，提升表面耐磨性。如果用于铰接转动场景，球面的硬度需要比配合的球窝高HRC5-10，避免长期转动后球面出现凹坑影响转动精度。

　　这类结构的零件因为是完全回转对称结构，动平衡性能优异，适合中低转速的转动场景，最高工作转速通常不超过1000rpm，过高的转速会导致轴颈与衬套之间的润滑膜破裂，加剧磨损。设计建模过程中，需要重点保证两端轴颈的同轴度以及球面的圆度，同轴度公差通常控制在0.02mm以内，球面圆度公差控制在0.01mm以内，否则会出现转动卡滞、密封失效等问题。建模时可以先绘制回转截面草图，通过回转命令生成主体结构，之后对各段过渡位置添加0.2-0.5mm的圆角，减少应力集中，避免热处理或者受力时在过渡位置出现开裂。
